Если вам нужен просторный ангар без опор внутри, вам поможетPremium проект чертеж Каркас ангара из профильной трубы 60х20 метров. Вы получите готовый чертеж и подробную инструкцию по изготовлению и монтажу. В статье разберем зачем нужен такой каркас кому он подходит и какие задачи он решает. Вы узнаете что входит в проект почему это удобнее чем чертить самостоятельно и как рассчитать материалы и сроки сборки.
Коротко о проекте
- Категория: Готовые конструкции, Автонавесы
- Габариты по чертежу: 60х20 метров
- Артикул проекта: AML-43422

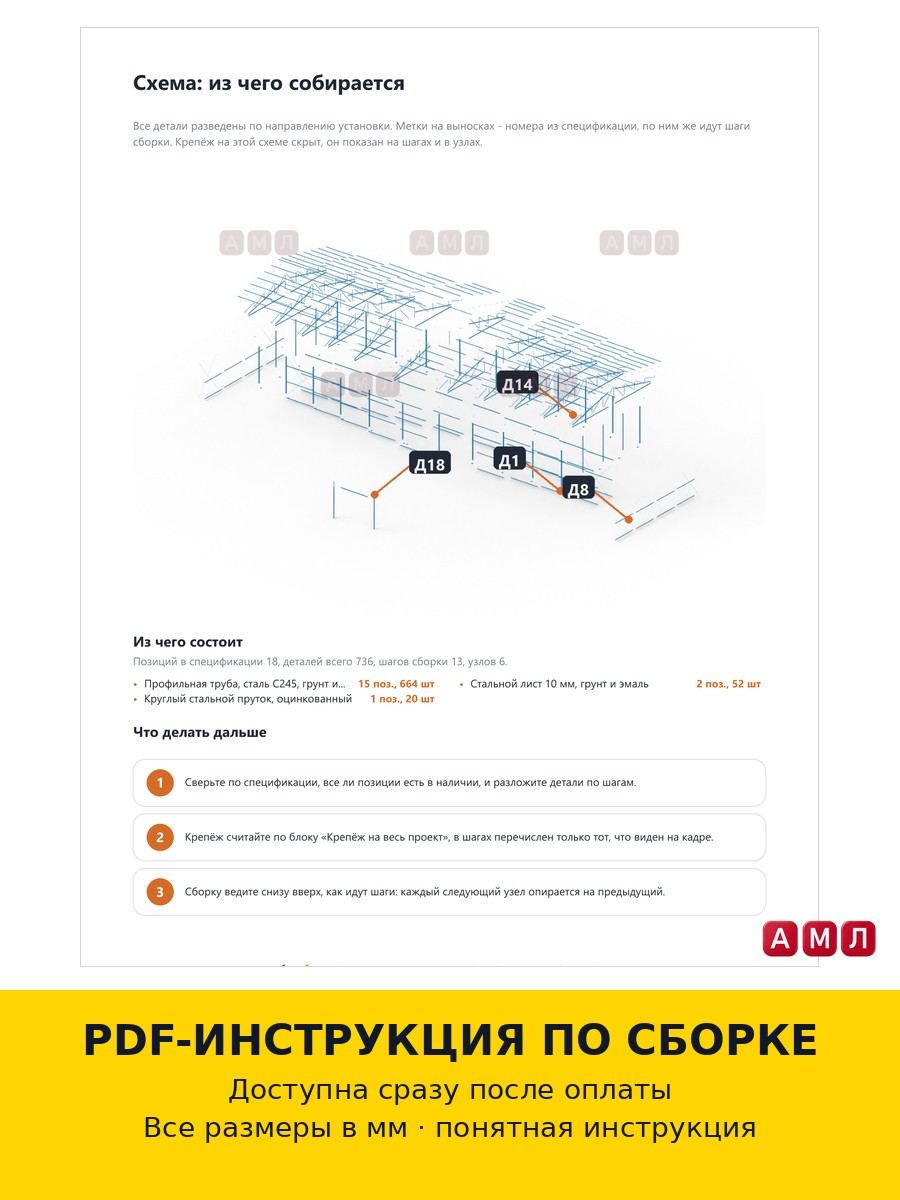

- Что входит: чертежи с размерами, спецификация материалов, пошаговая схема сборки
- Формат: PDF, скачивание сразу после оплаты
- Цена: 800 руб.
Зачем нужен каркас ангара большого пролета и кому он подходит

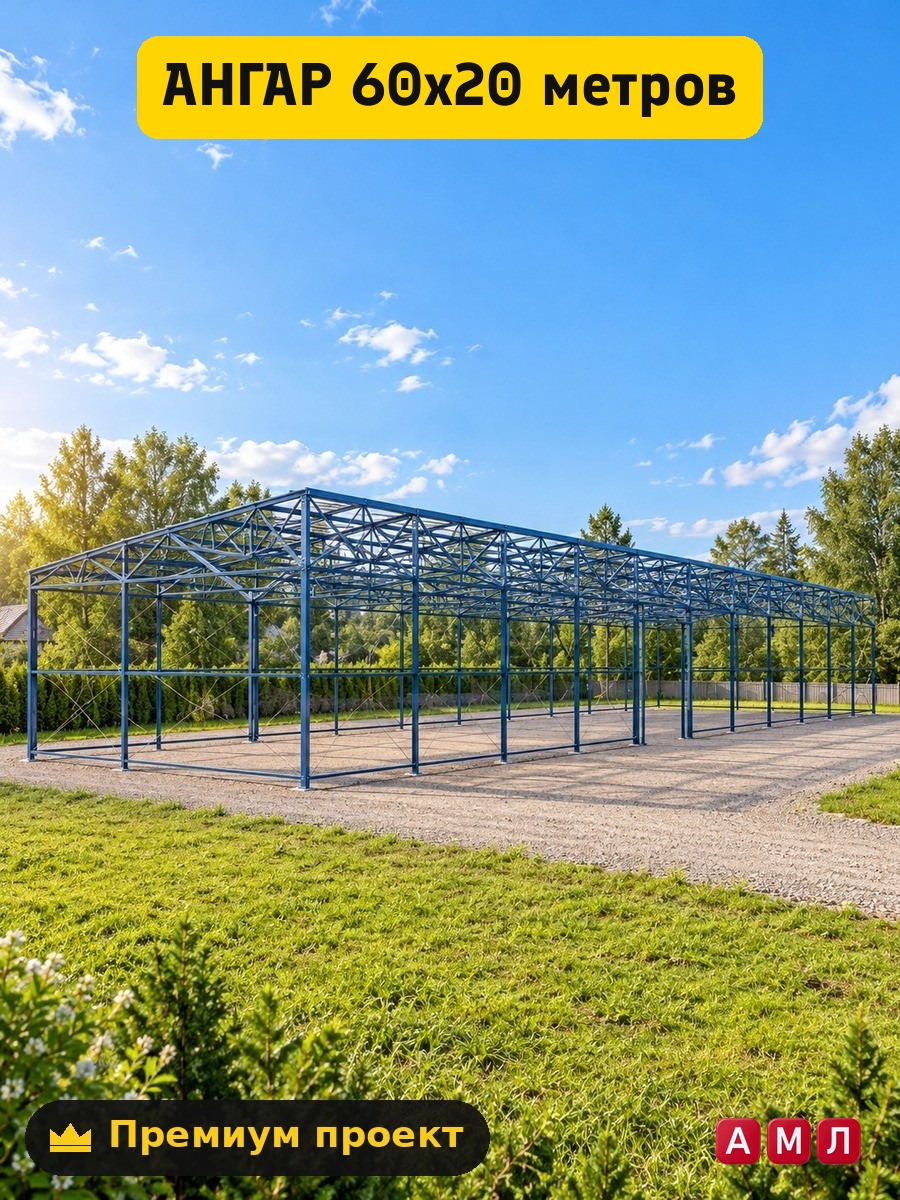

Каркас ангара размером 60 на 20 метров предназначен для промышленных складов сельскохозяйственных комплексов мастерских и сервисных зон где требуется простор без внутренних опор. Такой каркас позволяет организовать свободное пространство под большой размер ворот и перегородок. Он подходит для размещения техники вместительных складских стеллажей и сборочных линий. Применение профильной трубы 60х20 мм обеспечивает прочность и устойчивость к снеговым и ветровым нагрузкам. В проекте учтены монтажные узлы и обвязка что позволяет быстро собрать конструкцию и привести ее в рабочее положение без дальнейших доработок.
Что входит в готовый проект и почему это удобнее чем чертить самостоятельно
Готовый проект включает чертеж в формате PDF на 40 страниц с деталью размерами в миллиметрах даже карты раскроя материалов и ведомости материалов. Включена полная спецификация крепежа список инструментов и расчеты нагрузок. В проекте представлены пролеты ферм узлы крепления мест установки ворот и обмерные контура. Плюс у вас есть 13 пошаговых этапов сборки с фотографиями и пояснениями что экономит время и снижает риск ошибок. Никаких догадок и вариантов чертежей без точной привязки к размерам вашей площадки только проверенная документация. Это экономит деньги и ускоряет монтаж.
Типовые размеры материалы и ориентировочные количества
Габаритная таблица указывает на длину 60 метров ширину 20 метров и высоту 10 метров. Каркас собран из профильной трубы 60х20 мм что обеспечивает достаточную несущую способность для типичных снеговых и ветровых нагрузок. В проекте присутствуют пролеты ферм в конкретных диапазонах и узлы крепления. В ведомости материалов даны ориентировочные количества крепежа сегментов и деталей под конкретный размер ангара. Если планируете изменить конфигурацию можно адаптировать чертежи но требуют пересчета металла и крепежа.
Пошаговый порядок сборки простыми словами
Перед началом подготовки нужно проверить ровность фундамента и место под ворота. Затем собирают каркас по шагам из представленных узлов и деталей. Шаг первый это фиксация стойк на основании фундамента. Шаг второй сборка каркаса каркасов верхних ферм. Шаг третий установка продольных связей и ребер жесткости. Шаг четвертый монтаж узлов крепления ворот и проходов. Шаг пятый прикладка обшивки если она предусмотрена проектом. Шаг шестой контроль геометрии крепежа и установка финальных соединений. В описании каждый этап сопровождается фото инструкцией и подсказками по сварке и монтажу.
Какие инструменты и материалы понадобятся
Для реализации проекта потребуются базовые и специализированные инструменты сварочные аппараты сварочные электроды или проволока для сварки трубы. Набор ключей и гаечных ключей для крепежа сварочные сварочные уголки и распорки. Машина для резки металла труборез и уголок шаблоны для раскроя материалов. Также понадобятся болты гайки шайбы сварочная проволока сварочный электроды уголки и стальные пластины для узлов крепления. В комплекте проекта есть карта раскроя материалов и ведомость крепежа что упрощает подбор материалов и экономит время.
Советы и лайфхаки от мастера
Планируйте сборку так чтобы не передвигать тяжелые элементы несколько раз. Используйте временные опоры чтобы зафиксировать узлы перед окончательной сваркой. Промеряйте геометрию на каждом этапе чтобы избежать перекосов и деформаций. Работайте последовательно по узлам чтобы не терять цепочку сборки. Присматривайте за качеством сварки и следуйте инструкциям по сварочным режимам. Ведите журнал учета крепежа и деталей чтобы недоразумений не возникло. Делайте контрольные замеры после установки каждого пролета для точной стыковки.
Купить полный проект
Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.
Частые ошибки новичков и как их избежать
Основные ошибки это несоблюдение горизонталей и вертикалей что приводит к перекосам всей конструкции. Неправильный выбор крепежа и несоблюдение схемы сборки. Пренебрежение расчётами нагрузок и неверная разметка отверстий. Не учтены требования по фундаменту что может привести к осадке. Чтобы избежать ошибок используйте готовый чертеж с точными размерами и схемами. Следуйте последовательности шагов и регулярно проверяйте геометрию и отметки на металле.
Чastые вопросы и сомнения покупателей
Сложно ли самим собрать такой каркас ответ нет при наличии пошаговой инструкции и чертежей. Времени потребуется умеренное количество суток в зависимости от команды и условий площадки. Можно ли изменить размеры да можно но потребуется перерасчет а также пересмотр ведомости материалов и узлов. Выдержит ли конструкция снег и ветер это зависит от расчета нагрузки в проекте для вашего региона. Стоимость проекта 800 рублей выгоднее чем заказывать индивидуальные чертежи и экономит время и риски. Окупится проект за счет быстрого старта производства и снижения ошибок монтажа.
Почему готовый проект выгоднее бесплатных чертежей
Готовый проект содержит проверенные чертежи полную деталировку и карту раскроя. В нем учтены все узлы крепления и последовательность монтажа. Это экономит ваше время и уменьшает вероятность ошибок. Бесплатные чертежи редко дают полный комплект материалов и точные размеры под ваш участок. Также в готовом проекте вы получаете 13 этапов сборки с фотографиями и инфографикой что упрощает работу даже без опыта. В итоге покупка проекта окупается за счет скорости сборки и снижения затрат на исправления ошибок.
Купите премиум проект каркаса ангара 60x20 метров из профильной трубы 60x20 мм и получите готовый чертеж на 40 страниц деталировку с раскроем и ведомостью материалов а также подробную пошаговую инструкцию по сборке и монтажу. Ваша стройка начнется без промедлений и с минимальными рисками ошибок. Закажите сейчас и получите уверенность в прочности и скорости возведения ангара для склада мастерской или сельскохозяйственного объекта.
