Если вы планируете изготовить раму под легковой прицеп то вам нужен точный чертеж с размерами и последовательной инструкцией. Наш готовый проект предоставляет пошаговую сборку и подробные спецификации материалов что экономит время и снижает риск ошибок. В этой статье мы разложим зачем нужна рама для прицепа какие задачи она решает и чем удобен готовый чертеж по сравнению с самостоятельным черчением.
Коротко о проекте
- Категория: Двери, окна и скобяные изделия, Проекты домов
- Габариты по чертежу: 3500×1500×600 мм
- Артикул проекта: AML-28977
- Что входит: чертежи с размерами, спецификация материалов, пошаговая схема сборки
- Формат: PDF, скачивание сразу после оплаты
- Цена: 700 руб.
Зачем нужна рама легкового прицепа и для кого она подходит
Рама легкового прицепа необходима как прочная основа для монтажа кузова и крепления оси с рессорной подвеской. Такой проект рассчитан на стандартную ось и элементы крепления что упрощает подбор комплектующих. Подойдет для кустарной мастерской и небольшой металлобазы где есть сварка и возможность обработки профильной трубы. Ваша задача определить грузоподъемность и габариты кузова чтобы рама соответствовала требованиям. Готовый чертеж помогает не гадать на месте а работать по проверенной схеме. Если вам нужно перевозить малогабаритные грузы или инструментальные наборы рама под легковой прицеп станет оптимальным решением для вашего автопарка.
Что внутри готового проекта и зачем это удобнее чем чертить самому

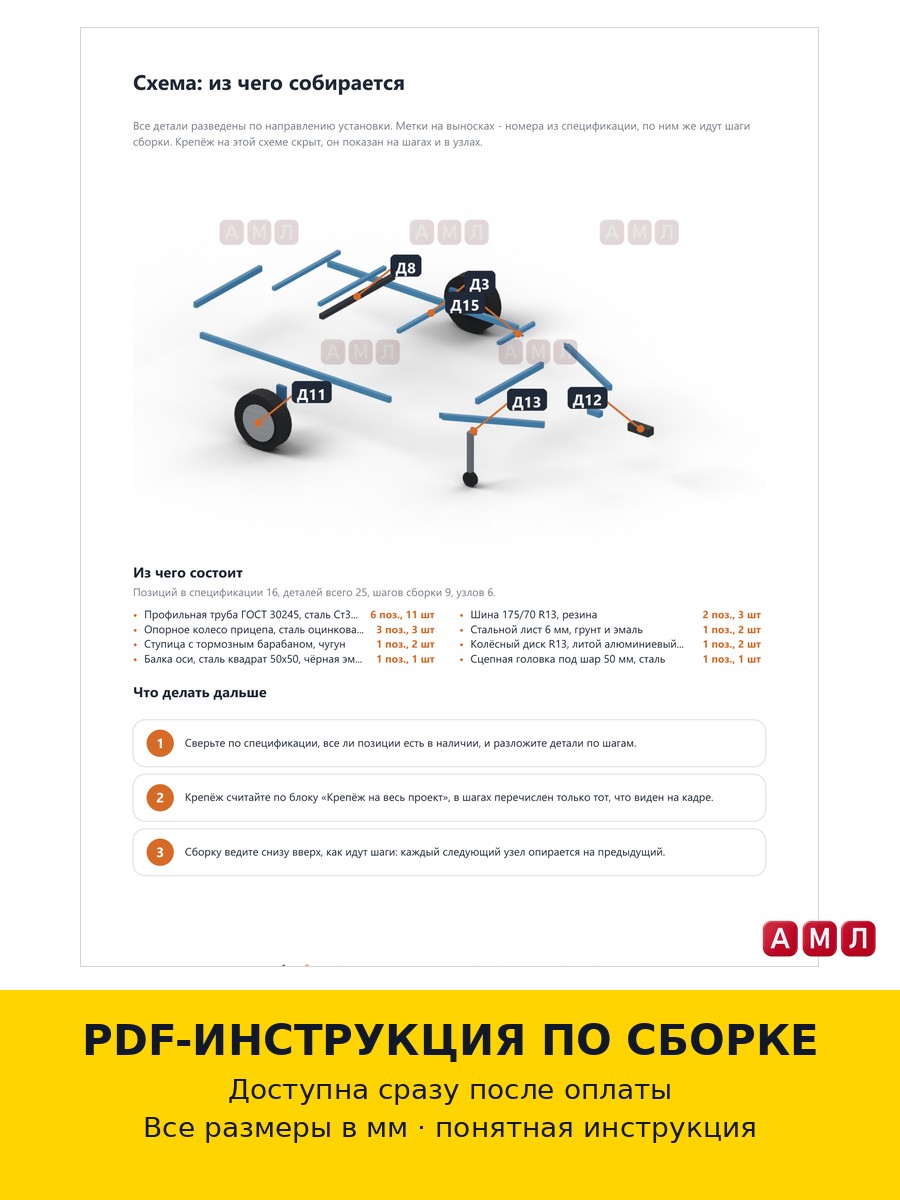

В PDF-инструкции вы найдете детальировку всех элементов с размерами в миллиметрах и точными сварочными узлами. В комплект входит карта раскроя для пиломатериала и трубы что позволяет минимизировать отходы. Ведомость материалов рассчитана под стандартный набор крепежа что ускоряет закупку. Сборочный чертеж размещен на формате A3 в чистом виде без лишних элементов что упрощает перевод в рабочий процесс. Такой подход исключает ошибок при повторении узлов и позволяет сделать раму за разумное время. С готовым проектом вы получаете кросс проверенную последовательность действий и экономию на проектировании.
Размеры материалы и практические ориентиры по расчету
Габарит рамы 3,5 метра в длину 1,5 метра в ширину и 0,6 метра в высоту. Рама рассчитана под стандартную ось и рессоры что обеспечивает совместимость с большими категориями передвижного оборудования. В проекте приводятся размеры в миллиметрах и метрах для каждой детали что облегчает выбор профиля трубы и усиленных уголков. Основные материалы обычно включают профильную трубу подходящего сечения и сварные элементы усиления. При планировании закупок ориентируйтесь на общий вес груза и требуемую прочность узлов крепления оси и фаркопа. Не забывайте учитывать допуски на сварку и возможные усадки после покраски.
Пошаговый порядок сборки простыми словами
Начните с подготовки инструментов и материалов затем ознакомьтесь с ведомостью и картой раскроя. Соберите каркас рамы из профильной трубы по чертежу закрепив узлы сваркой. Применяйте усиленные уголки на местах крепления оси и фаркопа чтобы обеспечить необходимую жесткость. Далее монтируйте подвеску и ось следуя указаниям в инструкции и схемам. После этого установите элементы крепления кузова и узлы торможения если они предусмотрены. На завершающем этапе проверьте все сварные соединения очистите поверхности и нанесите защитное покрытие. В конце проведите контрольный тест на смещение и устойчивость конструкции.
Инструменты и материалы которые понадобятся
Вам потребуются сварочный аппарат и электроды или проволока для сварки сварочная маска и перчатки. Набор гаечных ключей и ключей рожковых. Электроды для сварки MIG или сварочного аппарата. Пила по металлу для подгонки труб и элементов. Шлифовальная машина для обработки швов. Штангенциркуль и мерные ленты для точных замеров. Защитная краска или грунтовка для металла и краска для защиты от коррозии. Столик для резки и верстак для сборки. Потребуются также болты гайки и шайбы соответствующего диаметра и класса прочности. Учитывайте расход материалов по ведомости и запас крепежа на сварочные работы.
Полезные советы и лайфхаки от мастера
Перед началом сборки сделайте разметку на поверхности чтобы детали не смещались в процессе сварки. Используйте временные струбцины чтобы удерживать узлы и обеспечить точность. Не забывайте про защиту от радиации сварки и вентиляцию помещения. Применяйте краску прямо по месту сварки чтобы снизить риск коррозии. Проверяйте геометрию рамы по диагоналям чтобы рама была квадратной. Отмечайте на деталях номера чтобы не перепутать узлы при сборке. Делайте контрольный замер после каждого цикла сварки чтобы избежать позже переделок.
Купить полный проект
Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.
Частые ошибки новичков и как их избежать
Ошибка с несоблюдением размеров и допусков часто приводит к искривлению рамы. Решение держать контрольные кромки и проверять размеры после каждого этапа. Неправильное крепление оси и фаркопа может привести к перерасходу материалов и опасности при эксплуатации. Всегда сверяйтесь с ведомостью и картой раскроя. Недооценка срока обработки металла и пористой сварки ведет к слабым швам. Придерживайтесь последовательности шагов и не торопитесь с финальными сварками. Неправильная последовательность демонтажа и сборки может привести к дефектам и необходимости повторной сварки.
Ответы на частые вопросы покупателей и сомнения
Сложно ли собрать раму без опыта сварки Не обязательно вы можете следовать пошаговой инструкции и фото в проекте это упрощает задачу. Сколько времени занимает сборка зависит от вашего опыта и условий но в хорошей мастерской можно уложиться в один рабочий день. Можно ли изменить размеры Да проект рассчитан под стандартные оси и может требовать перерасчета деталировки но вы можете адаптировать его под свои параметры. Выдержит ли рама нагрузку и погодные условия В проекте учтены крепежи и узлы под стандартную ось и рессоры на определенный диапазон грузоподъемности. При правильной сварке окраске и защите от коррозии рама прослужит долго. Окупится ли проект да при грамотной эксплуатации и регулярном обслуживании рама принесет экономию по сравнению с заказом индивидуального чертежа.
Почему готовый проект выгоднее чем бесплатные чертежи или самостоятельное изобретение
Готовый проект уже содержит точные размеры в миллиметрах и детальировку всех элементов что исключает догадки и неточности. В ведомости материалов указан необходимый список и количество крепежа что экономит время и деньги. В проекте предусмотрена карта раскроя чтобы минимизировать отходы и снизить себестоимость изготовления. Пошаговая сборка с фото увеличивает вероятность удачного результата даже у новичка. Вы получаете поддержку от разработчика проекта в виде технических пояснений и готовой рабочей документации.
Приобретайте готовый проект чертеж Рама легкового прицепа и получайте полный пакет для самостоятельной сборки. PDF с 34 страницами даст вам детальную деталировку размером в мм карту раскроя и полную инструкцию из 9 шагов с фото подсказками. Это экономит время снижает риски и позволяет приступить к изготовлению уже сегодня. Закажите проект сейчас и начните сборку рамы под ваш легковой прицеп из надежных материалов по проверенной схеме.
Полный проект с чертежами и спецификацией: Проект чертеж Рама легкового прицепа.
