Премиум проект чертеж Ангар из металлоконструкций 35х20 метров

Премиум проект чертеж Ангар из металлоконструкций 35х20 метров, габариты: ширина 35000 мм, глубина 20000 мм, высота 8000 мм (35×20×8 м) - готовый сборочный чертеж и подробная инструкция для самостоятельной сборки или заказа в мастерской.

Размеры:
в метрах: 35х20х8м
в сантиметрах: 3500х2000х800см
в миллиметрах: 35000х20000х8000мм

Этот проект подходит для использования как производственное, складское или хозяйственное помещение с большой свободной площадью и высокой несущей способностью. Ангар из металлоконструкций собирается из стальных профилей и элементов металлического каркаса с ограждающими панелями; конструкция рассчитана на эксплуатацию в умеренном и холодном климате при стандартных снеговых и ветровых нагрузках. В комплекте профессиональная документация, позволяющая изготовить все детали по размерам и собрать ангар своими руками или с привлечением бригады.

PDF-инструкция объемом 33 страницы содержит детальную деталировку с размерами в мм, карту раскроя, ведомость материалов и таблицу крепежа. Вы получите пошаговую последовательность сборки с фотографиями каждого этапа, узлы и соединения крупным планом, сборочный лист A3 и постер-инфографику на одном листе для быстрой ориентации на площадке. Чертежи выполнены в премиум-стиле: чистые листы без лишних надписей, только номера деталей и размеры.

Что внутри PDF-инструкции

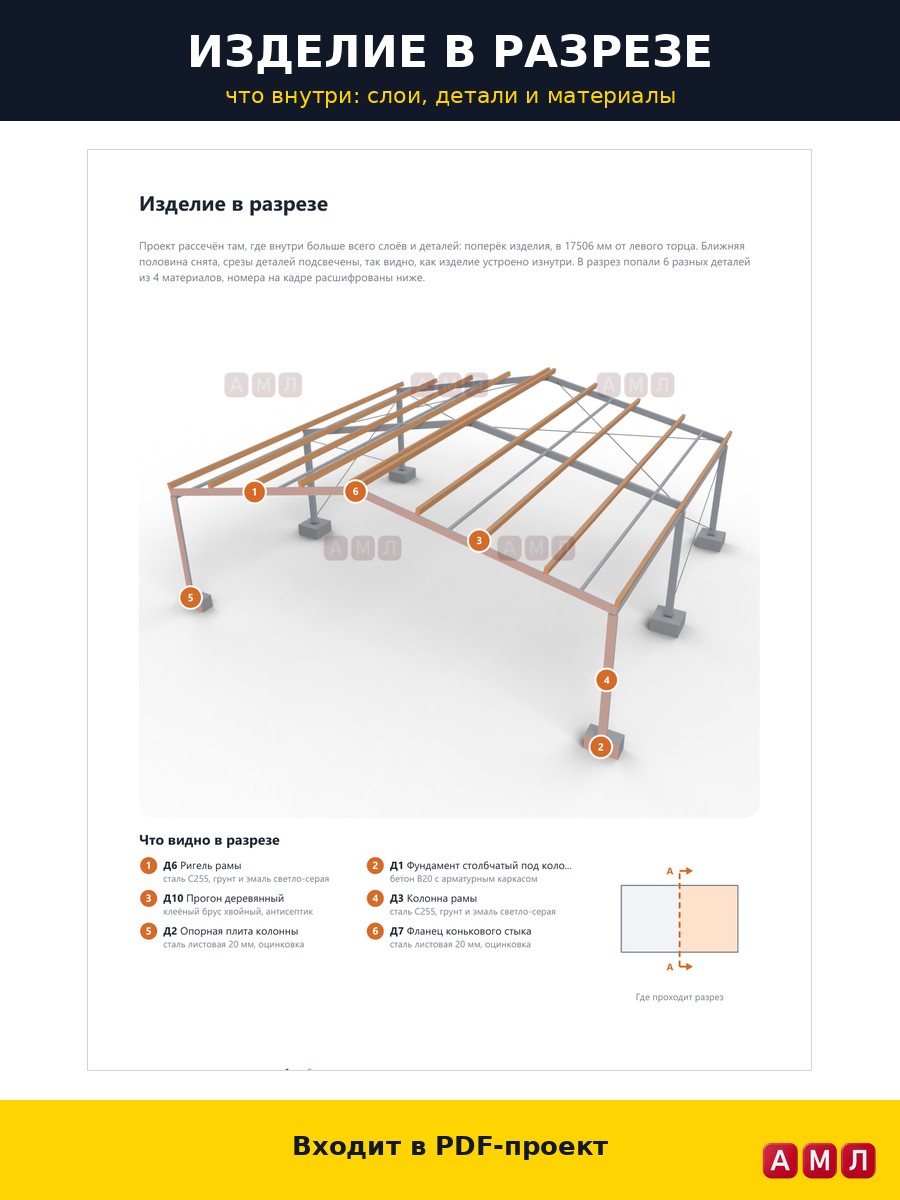

• Сборочный чертеж ангара 35×20×8 м, общий вид и планы
• Деталировка всех деталей с размерами в мм и номерами деталей
• Таблица крепежа и фурнитуры с точными количествами и размерами
• Карта раскроя профильного металла и листов для оптимальной экономии материала
• Узлы и соединения крупным планом, болтовые и сварные места

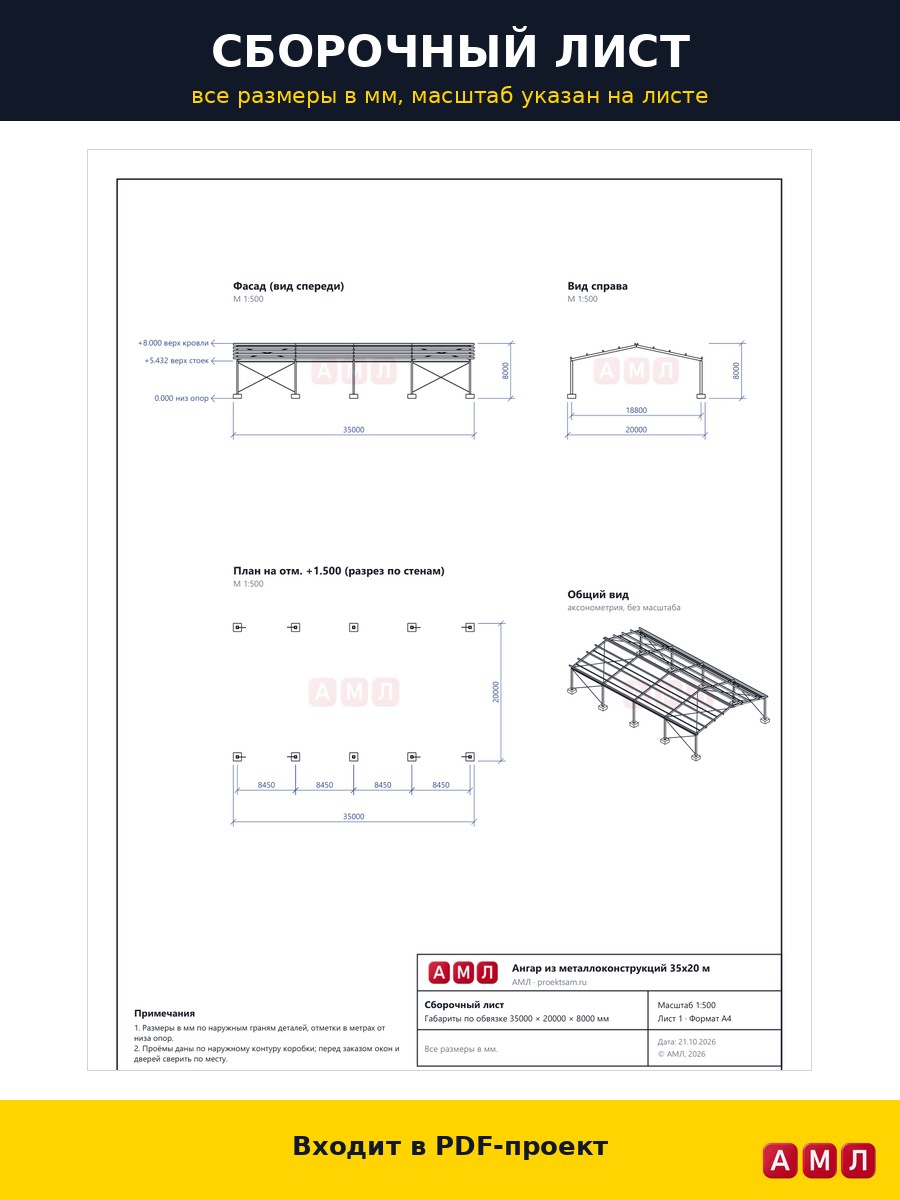

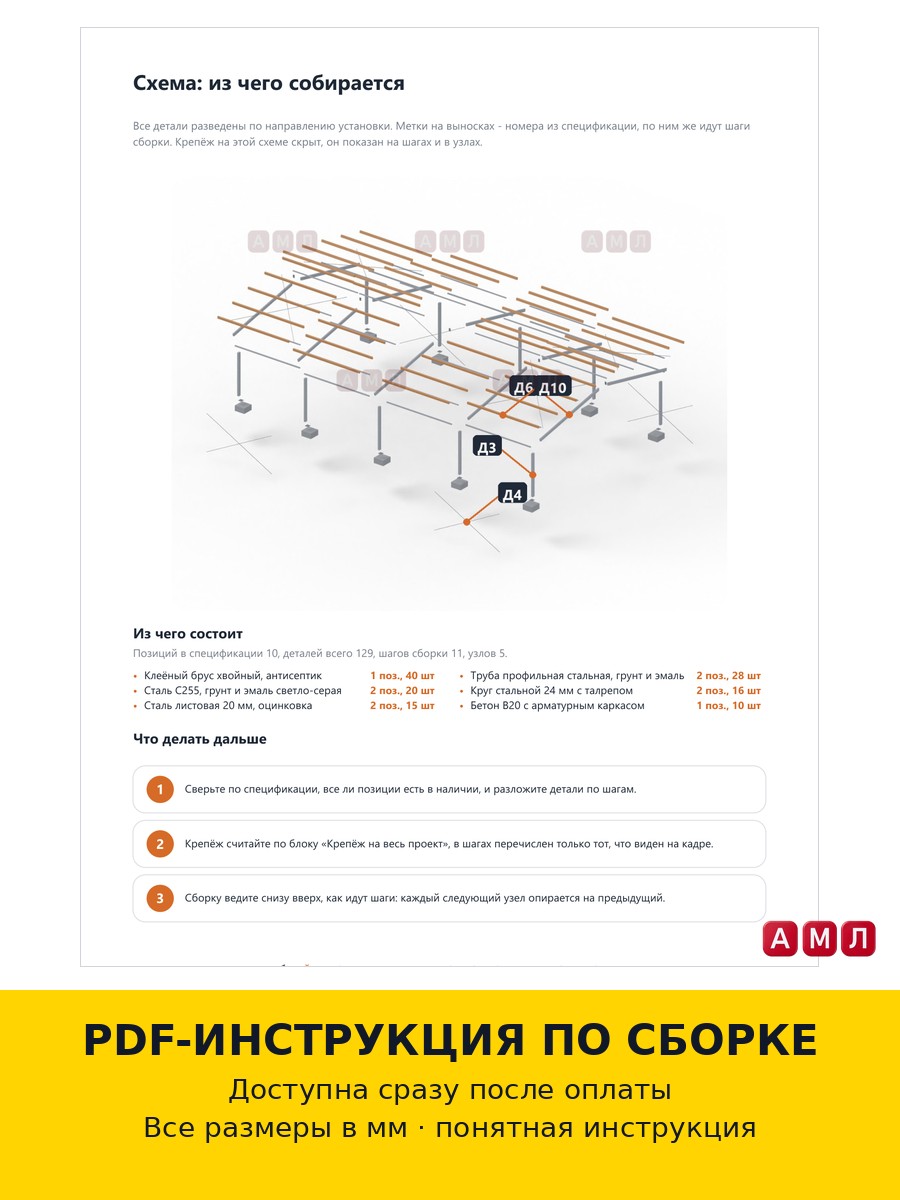

• Взрыв-схема сборки и сборочный лист формата A3
• Пошаговая сборка из 11 шагов с фото, подсказками и контрольными проверками
• Ведомость материалов и перечень необходимых инструментов

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами, готовая к использованию п



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
