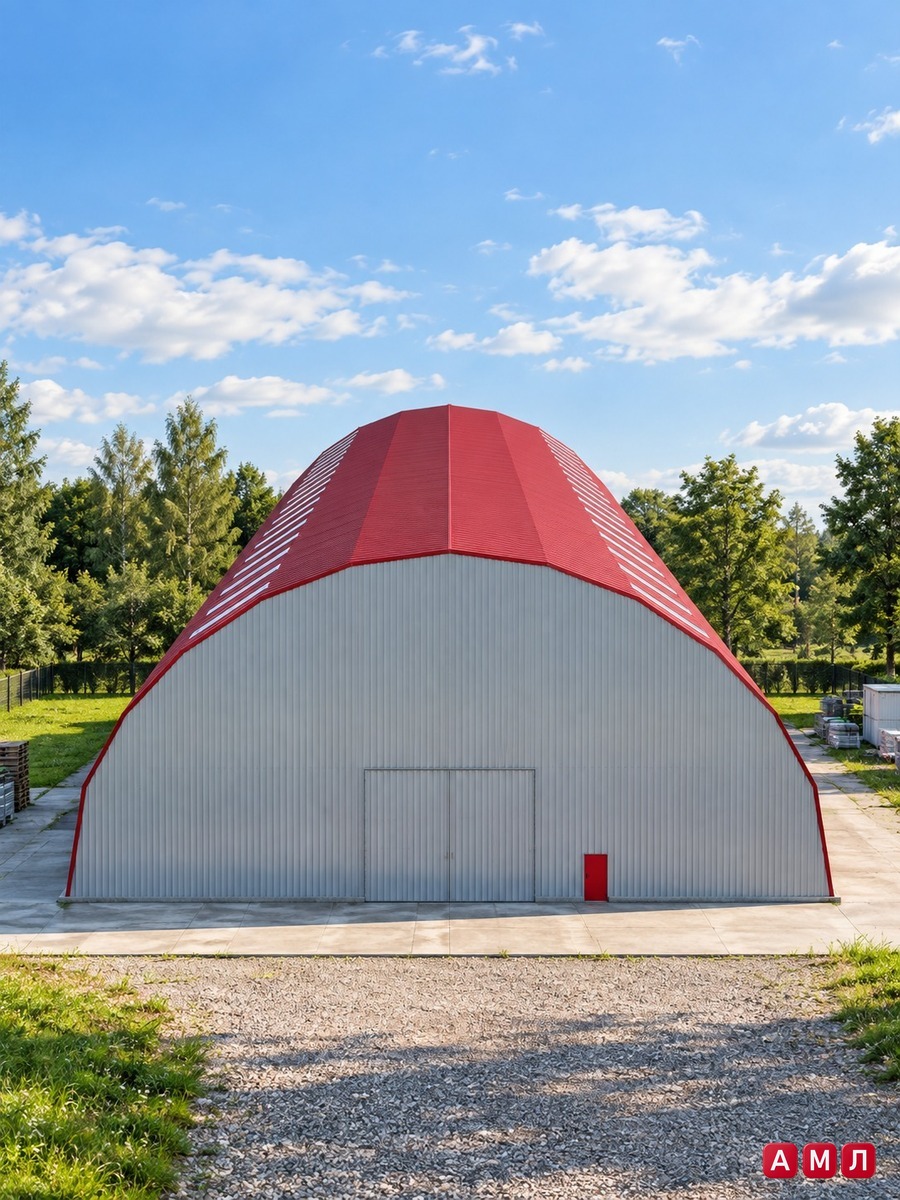

Премиум проект чертеж Ангар полукруглый арочный металлический 100х40 метров

Премиум проект чертеж Ангар полукруглый арочный металлический 100х40 метров, готовый для изготовления своими руками - габариты изделия: ширина 100 мм, глубина 40 мм, высота 20 мм (0,1×0,04×0,02 м). В комплекте профессиональный сборочный чертеж и подробная PDF-инструкция на 32 страницы.

Размеры:
в метрах: 0.1х0.04х0.02м
в сантиметрах: 10х4х2см
в миллиметрах: 100х40х20мм

Этот проект подходит для складских помещений, мастерских и хозяйственных построек, где нужен прочный арочный каркас большого пролета. Ангар полукруглый арочный металлический 100х40 изготовляется из стальных профильных элементов и стандартного крепежа, рассчитан на монтаж на простую ленточную или столбчатую основу, в PDF есть расчёт фундамента и рекомендации по утеплению и водоотводу. Вся конструкция представлена в виде понятного чертежа для производства: спецификация стальных профилей, узлы крепления и раскрой пиломатериала и металлопроката.

PDF-инструкция включает детальную поэтапную сборку: 13 шагов с фото каждого шага и подсказками, сборочный лист формата A3, карта раскроя, ведомость материалов и таблица крепежа на весь проект. Чертежи выполнены в премиум-стиле: чистые листы без текстовых надписей, только номера деталей и размеры в мм, что облегчает передачу в мастерскую или производство металлоконструкций.

Что внутри PDF-инструкции

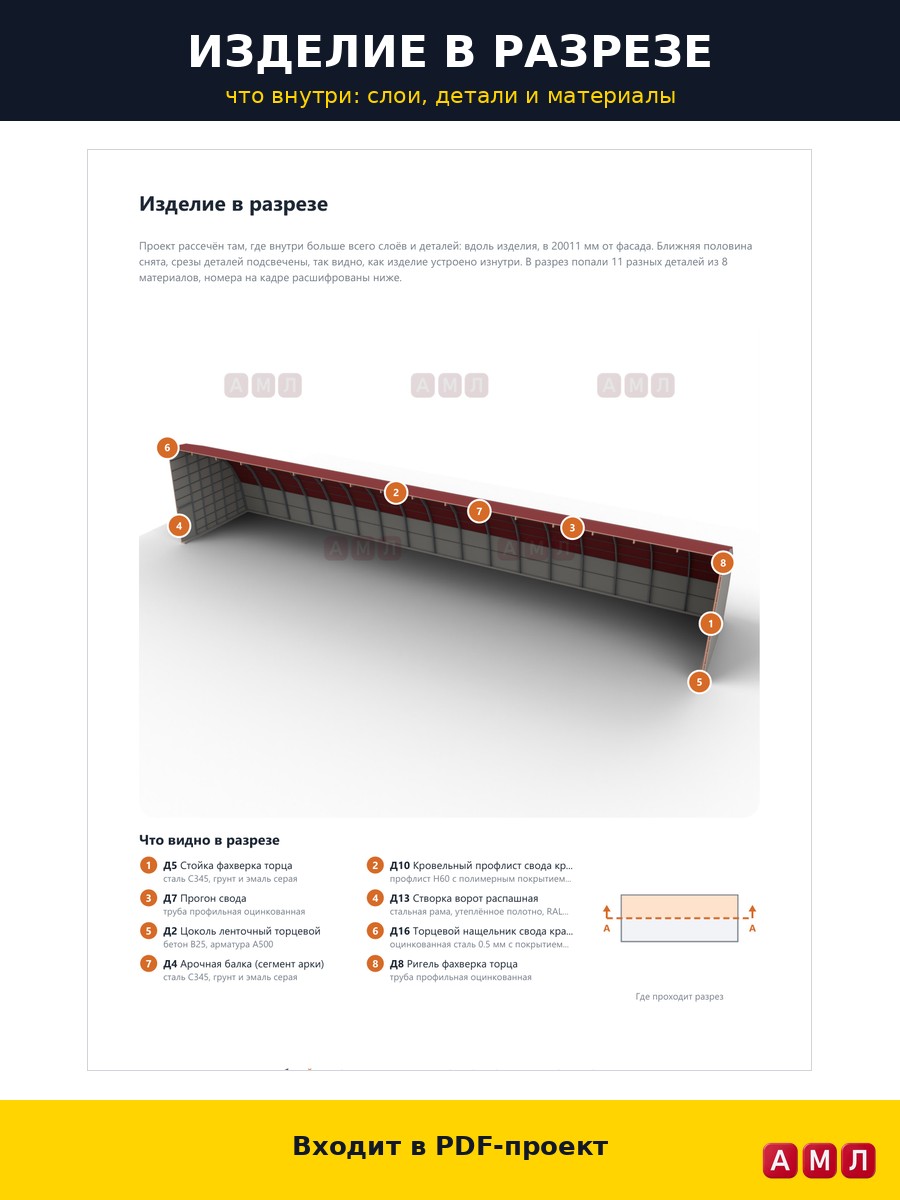

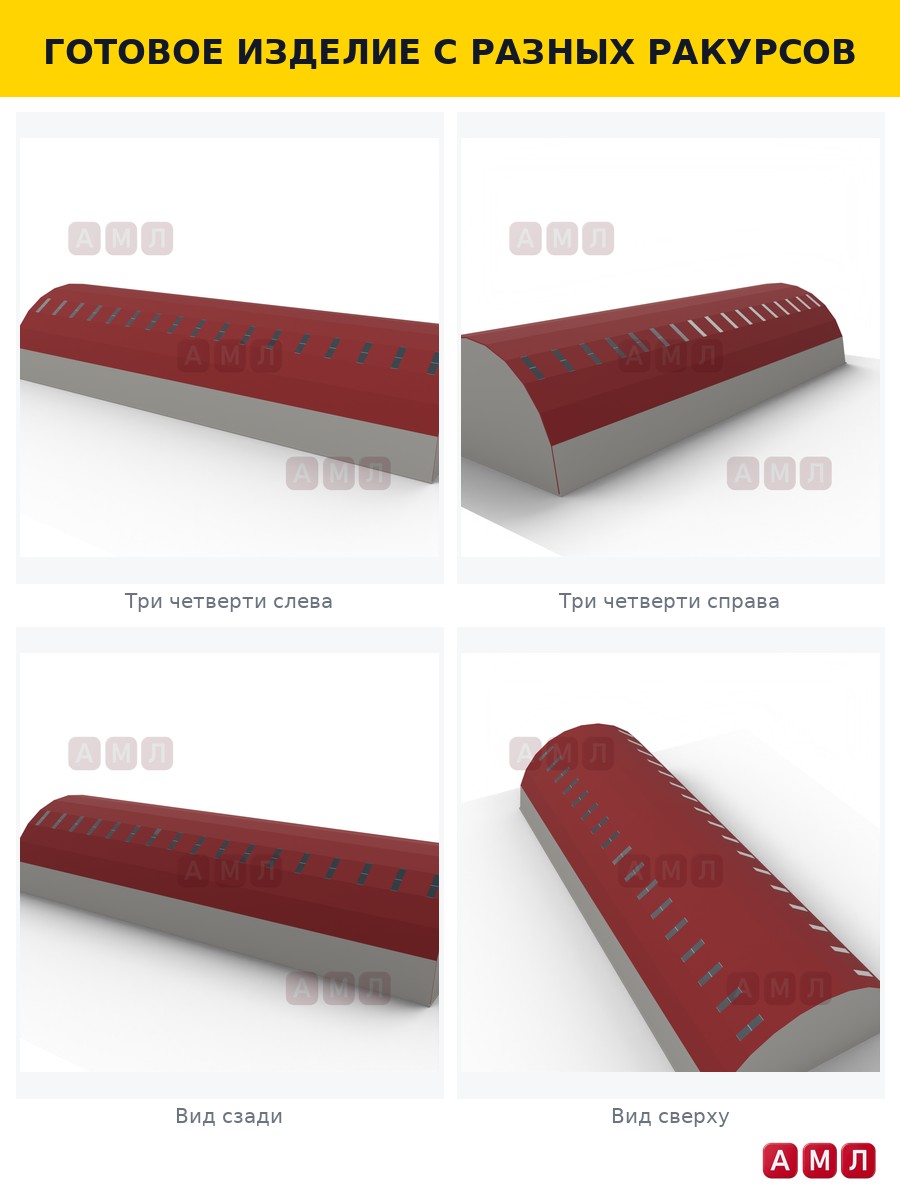

• Сборочный чертёж ангара в масштабе, вид спереди, сбоку и в разрезах.
• Деталировка всех деталей с размерами в мм, маркировка и нумерация.
• Таблица крепежа и фурнитуры, расчёт количества болтов, шпилек и шайб.
• Карта раскроя металлопроката и пиломатериалов, оптимизация расхода.
• Узлы и соединения крупным планом, схемы сварки и болтовых стыков.

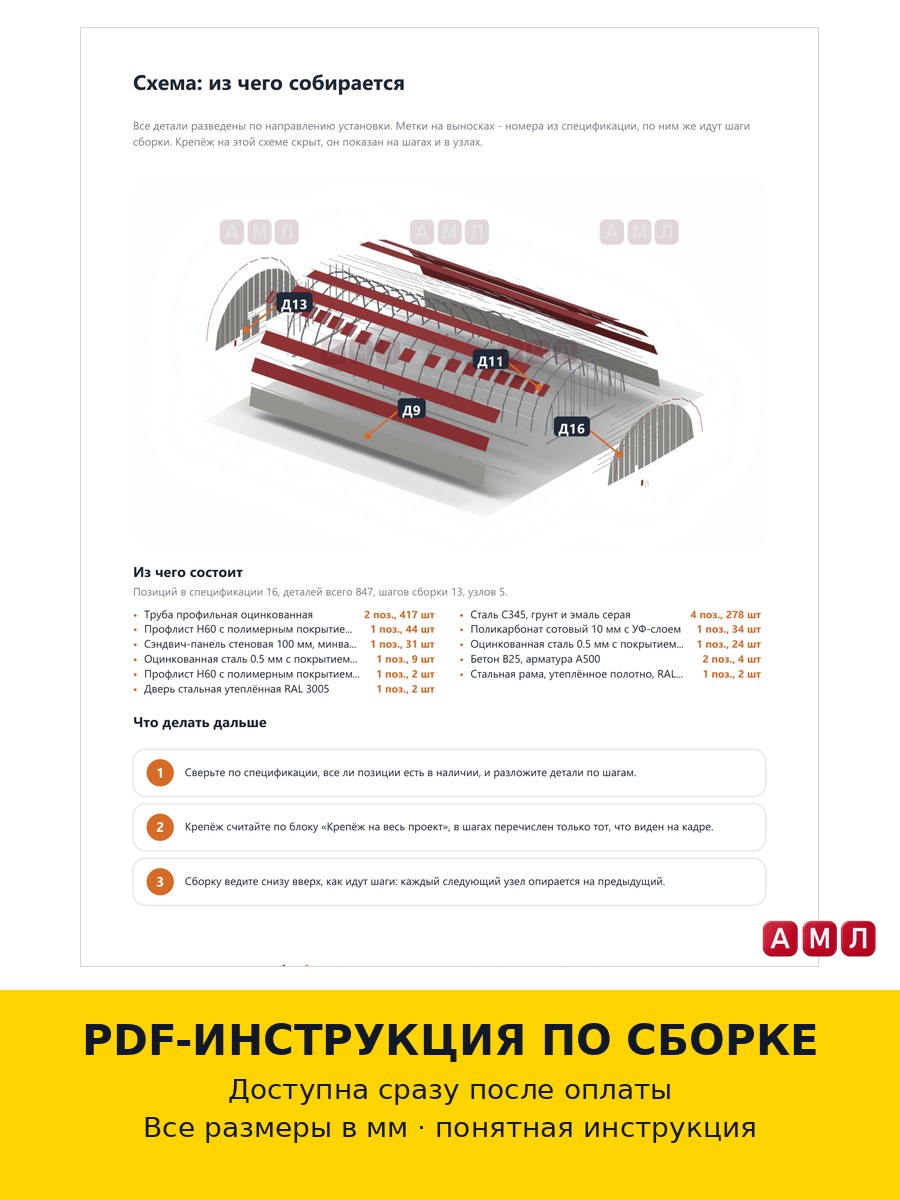

• Взрыв-схема сборки и пошаговая последовательность от первой детали до финальной проверки.
• Ведомость материалов с указанием сечений и рекомендованных марок стали.
• Постер-инфографика на одном листе для быстрого обзора проекта.

Что получит покупатель

• PDF-инструкц



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
