Премиум проект чертеж багги бензиновый взрослый внедорожный подростковый рама картинг для бездорожья и дрифта

Премиум‑чертёж и пошаговая PDF‑инструкция для самостоятельного изготовления карт‑багги на бензиновом двигателе с подвеской - полный комплект профессиональных сборочных чертежей и ориентировочных размеров для мастерской или домашней слесарки.

Габариты: 2200 × 1200 × 1100 мм.

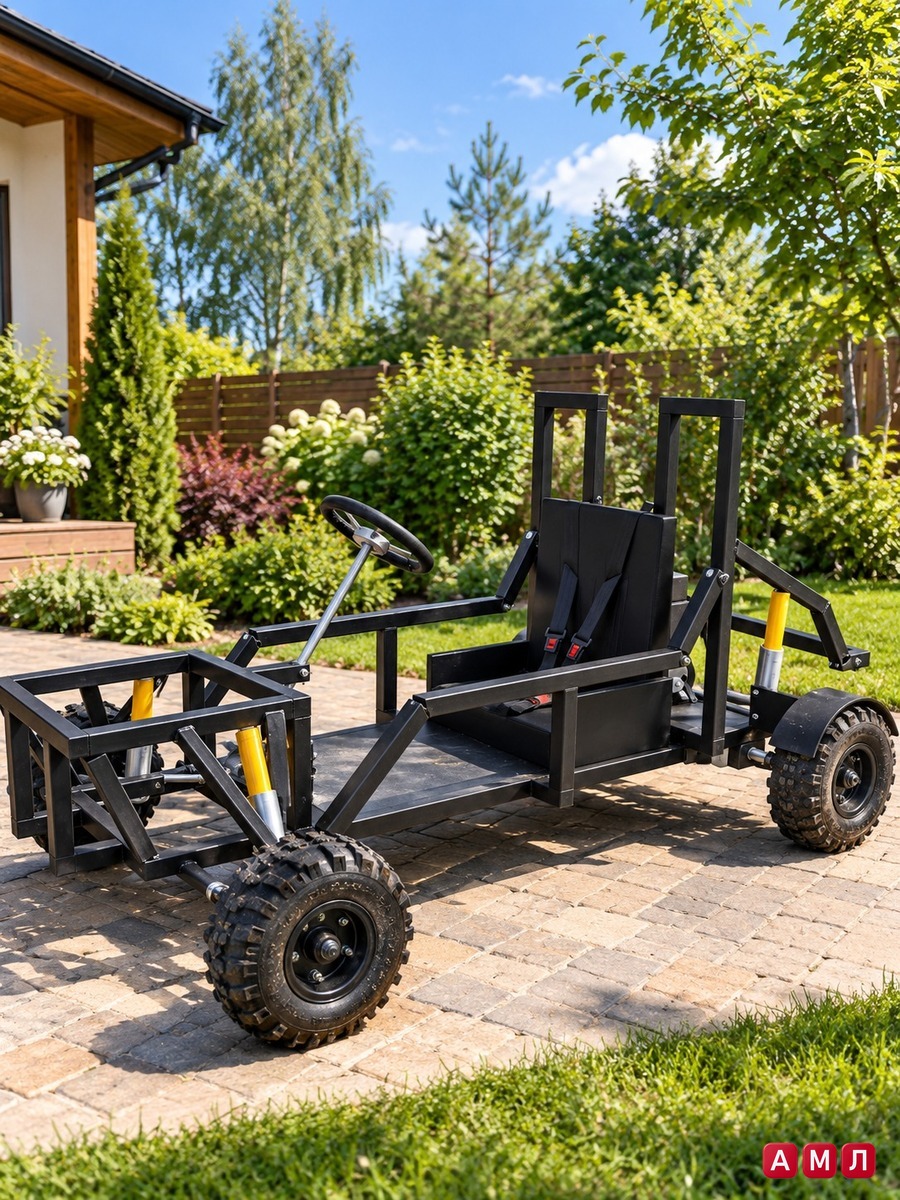

Этот цифровой продукт описывает лёгкий багги/карт с рамой из конструкционной стали, кожаными посадочными местами и пятиточечными ремнями, подвеской на стойках с пружинно‑гидравлическими амортизаторами и задним бензиновым двигателем. Конструкция рассчитана для развлекательного вождения по грунту и внедорожных трасс - подойдёт для частного участка, мотополигона или мастерской по сборке картов. В PDF‑пакете даны точные размеры рамы и узлов, карта раскроя для труб и листового металла, а также рекомендации по выбору шин с грязевым протектором и бензиновой силовой установки.

Материалы и размеры: рамная конструкция - профильная труба 25-60 мм из стали S235/Ст3, пластины креплений 6-12 мм, сиденья - каркас с кожаной обшивкой, пятиточечные ремни по стандарту безопасности. В чертежах указаны все критические габариты в мм (длина шасси, колёсная база, развесовка, посадочные места для двигателя и подвески), масса ориентировочно для расчёта прочности. PDF‑инструкция включает деталировку с размерами в мм, таблицу крепежа, список инструментов и полный пошаговый технологический процесс сборки - от изготовления рамы до финальной проверки работоспособности..

Что внутри PDF-инструкции

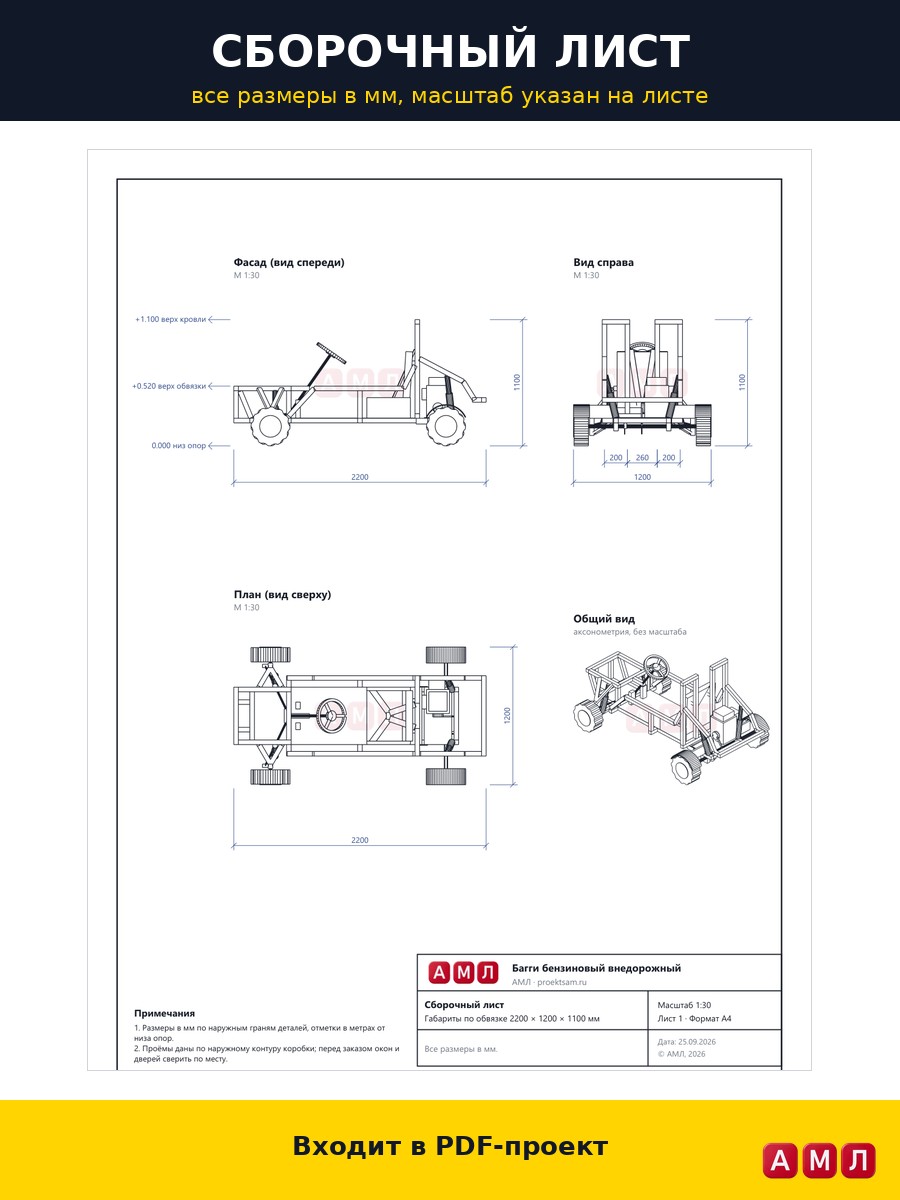

• Профессиональный сборочный чертёж карт‑багги (в «премиум‑стиле»: чистые листы без лишних надписей, только номера деталей и размеры в мм).
• Деталировка всех деталей с размерами в мм - трубы, пластины, крепления, посадочные места для двигателя и подвески.
• Карта раскроя материалов и рекомендуемые допуски для резки/сварки.
• Узлы и соединения: чертежи креплений подвески, рулевого управления и моторного крепления с допусками и посадочными местами.

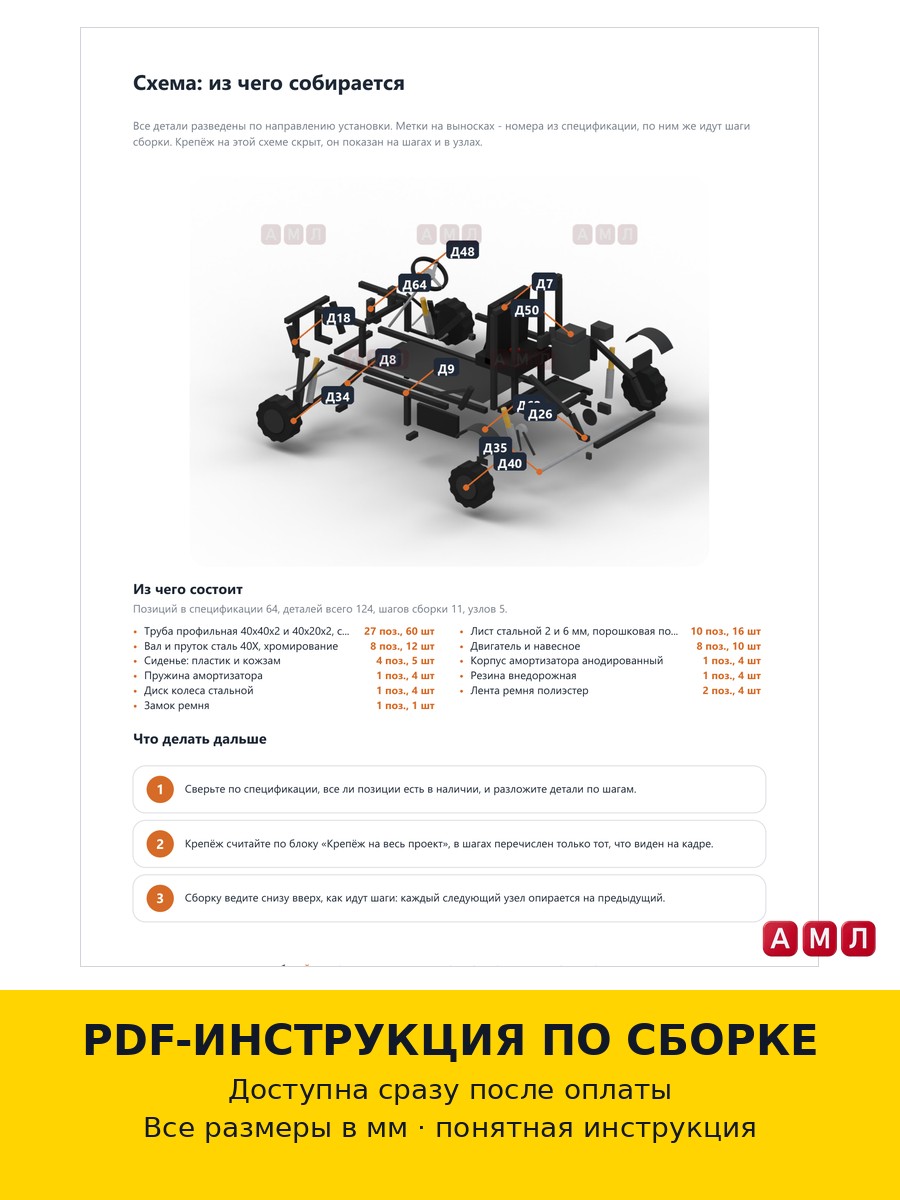

• Взрыв‑схема сборки для визуальной ориентации при монтажных работах.
• Ведомость материалов (BOM) и таблица крепежа/фурнитуры с типоразмерами и количеством.
• Перечень необходимых инструментов и рекомендуемое оборудование для мастерской.
• Пошаговая сборка от первой операции (сборка боковых лонжеронов) до финальной проверки.
•

• Что получит покупатель

• Мгновенная отправка PDF‑файла после оплаты - цифровой продукт, а не физическое изделие.
• Полный комплект чертежей: постер‑инфографика на одном листе (с ключевыми габаритами и схемой), профессиональные чертежи деталей и сборки в премиум‑стиле.
• Деталировка с размерами в мм, карта раскроя, узлы и соединения, взрыв‑схема сборки и ведомость материалов (BOM).
• Таблица крепежа и фурнитуры, перечень инструментов и пошаговая PDF‑инструкция для изготовления «под ключ». Покупатель получает всё необходимое, чтобы изготовить карт‑багги самостоятельно или передать чертежи в мастерскую.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
