Премиум проект чертеж барьер для парковочного места автомобиля

Премиум цифровой комплект - профессиональный сборочный чертёж и PDF-инструкция для изготовления парковочного барьера: готовый конструктив, полностью промеренная деталировка и постер-инфографика на одном листе.

Габариты: 900 × 600 × 600 мм.

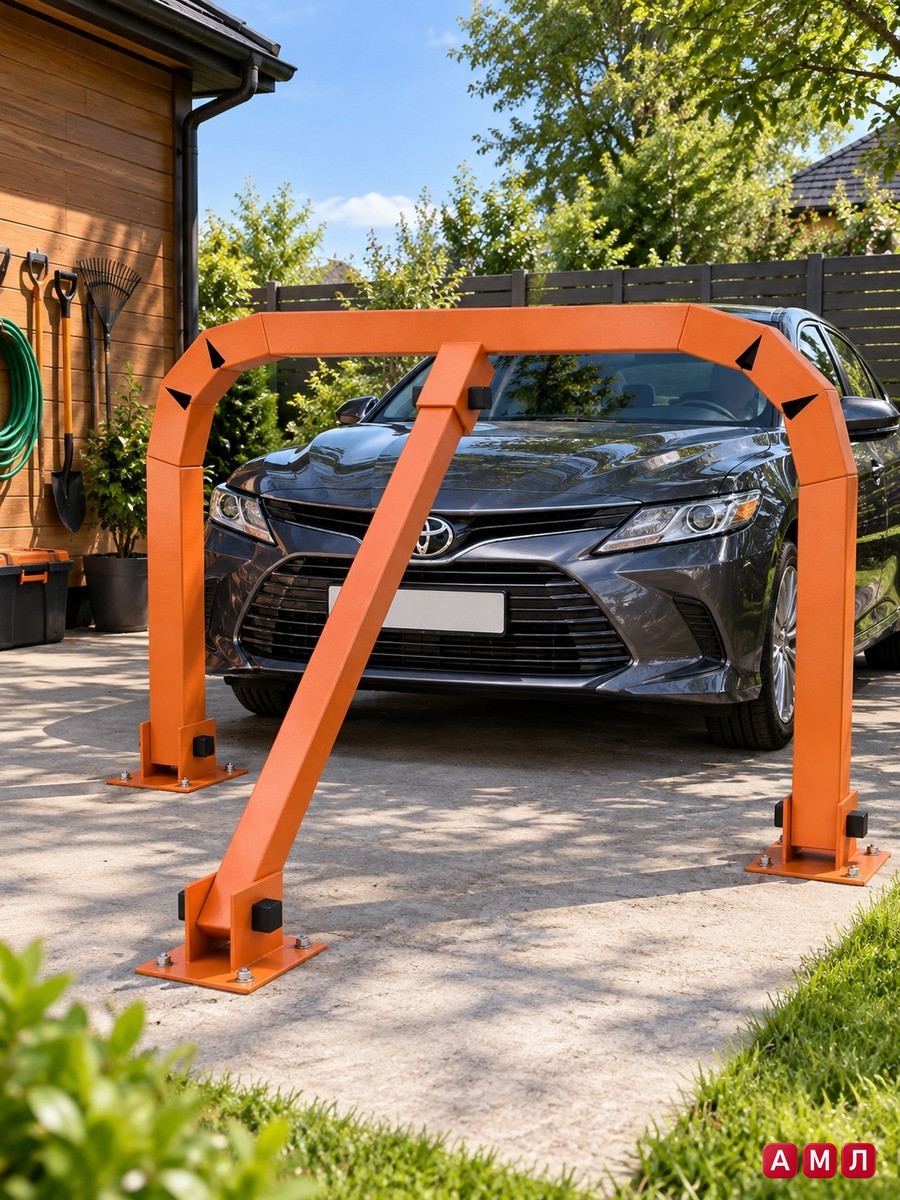

Этот парковочный барьер предназначен для частной стоянки, офисной территории или придомовой зоны: подходит для установки на бетонное основание во дворе, на парковке у офиса или в гаражном кооперативе. Конструкция рассчитана на уличную эксплуатацию - металлическая рама, подвижная секция с амортизирующим элементом, место для врезного замка или электромеханического привода, варианты исполнения складной и стационарной. В чертеже указаны габариты и посадочные места, типы защитных покрытий и рекомендации по антикоррозийной обработке для металлического корпуса.

Файл содержит все размеры в мм, карту раскроя металлопроката и ведомость материалов: профильная труба, листовой металл, болты, анкерные крепления, амортизатор, корпус замка/механики. PDF-инструкция включает перечень крепежа и фурнитуры, список инструментов для установки, пошаговую сборку с фотографиями узлов и испытания под нагрузкой, а также схему подключения для электрического варианта и рекомендации по зарядке аккумулятора и обслуживанию замков и пультов дистанционного управления.

Что внутри PDF-инструкции

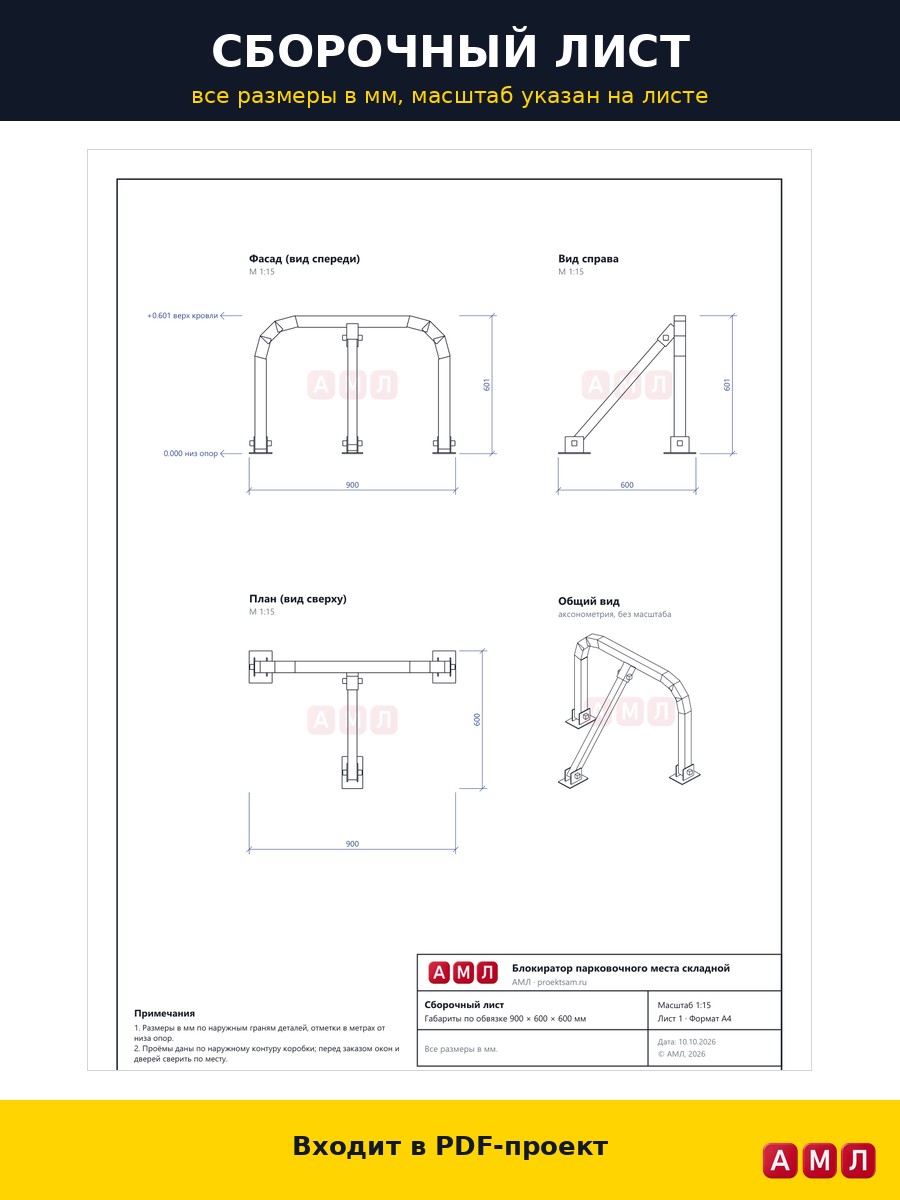

• Профессиональный сборочный чертёж парковочного барьера - чистый премиум-стиль: только номера деталей и размеры в мм.
• Деталировка всех деталей с размерами в мм и допусками - корпус, дуга, опорные пластины, оси и амортизатор.
• Карта раскроя металла для экономичного использования листов и профиля.
• Узлы и соединения в увеличении: сварные швы, посадочные места под подшипники и втулки, варианты установки замка.

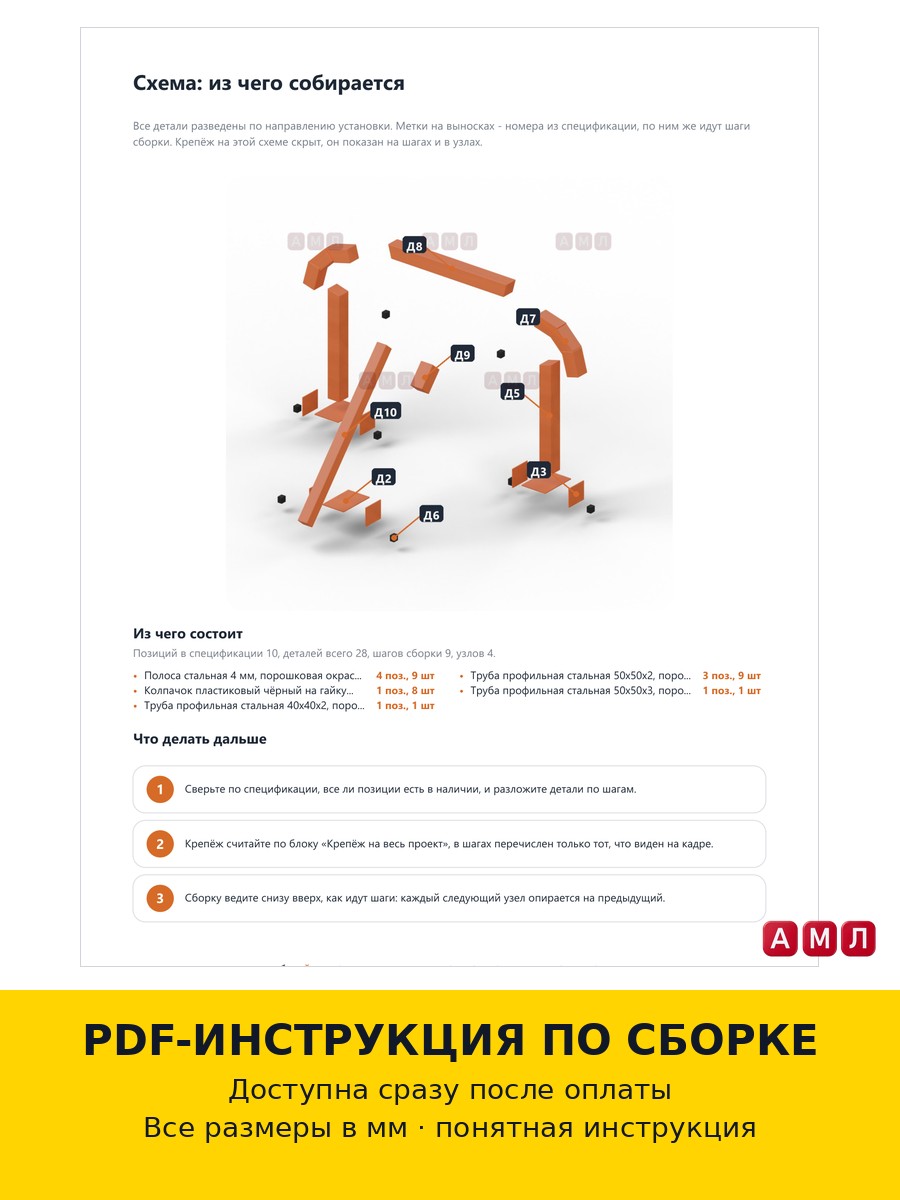

• Взрыв-схема сборки с нумерацией деталей для быстрой сборки.
• Таблица крепежа и фурнитуры: номера позиций, размеры болтов, анкерные крепления, рекомендуемые материалы и количество.
• Перечень необходимых инструментов: от дрели до торцевых ключей и сварочного аппарата (если применяется сварка).
• Пошаговая сборка от первой детали до финальной проверки: монтаж на бетон, регулировка, проверка на нагрузку и корректная фиксация замка.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и пошаговыми фотографиями - готова для печати и использования в мастерской.
• Профессиональный сборочный чертёж парковочного барьера в премиум-стиле - только номера деталей и размеры (для производства или самостоятельной сборки).
• Постер-инфографика на одном листе с ключевыми узлами, габаритами и картой раскроя - удобно для рабочей зоны.
• Ведомость материалов и таблица крепежа для покупки - что купить (где купить парковочный барьер комплектующих или отдельные детали в Москве/СПб) и ориентировочная цена деталей.
• Моментальная отправка PDF-файла после оплаты - цифровой товар, покупатель получает файлы, а не физическое изделие.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
