Премиум проект чертеж Беседка

Премиум проект чертеж Беседка - пергола с открытой террасой 4х4х3 метра, готовый сборочный чертёж для изготовления своими руками: габариты ширина 4000 мм, глубина 4000 мм, высота 3000 мм (4×4×3 м).

Размеры:
в метрах: 4х4х3м
в сантиметрах: 400х400х300см
в миллиметрах: 4000х4000х3000мм

Это садовая беседка-пергола с открытой террасой, разработанная для дачи, загородного участка или летней зоны отдыха у дома. Конструкция рассчитана на сборку из пиломатериалов - брус и доска хвойных пород или лиственных, стандартные столбы и стропила, варианты крепежа нержавеющей или оцинкованной фурнитуры. Проект подходит для монтажа на сваях или монолитном основании, включает рекомендации по установке столбов и стропил, а также варианты обвязки террасы.

PDF-инструкция объемом 46 страниц содержит профессиональную деталировку: размеры в мм, ведомость пиломатериала и раскрой, таблицу крепежа и фурнитуры, список инструментов, пошаговую последовательность сборки с 13 шагами и фото каждого шага, узлы крепления столбов и стропил, взрыв-схему сборки и постер-инфографику на одном листе для быстрого просмотра. Чертежи выполнены в чистом премиум-стиле без лишних надписей, только номера деталей и размеры.

Что внутри PDF-инструкции

• Сборочный чертёж A3 с общим видом беседки-перголы 4x4x3 и габаритами.
• Деталировка всех деталей с размерами в мм, номера деталей для сборки.
• Узлы крепления столбов и стропил крупным планом, схемы соединений.

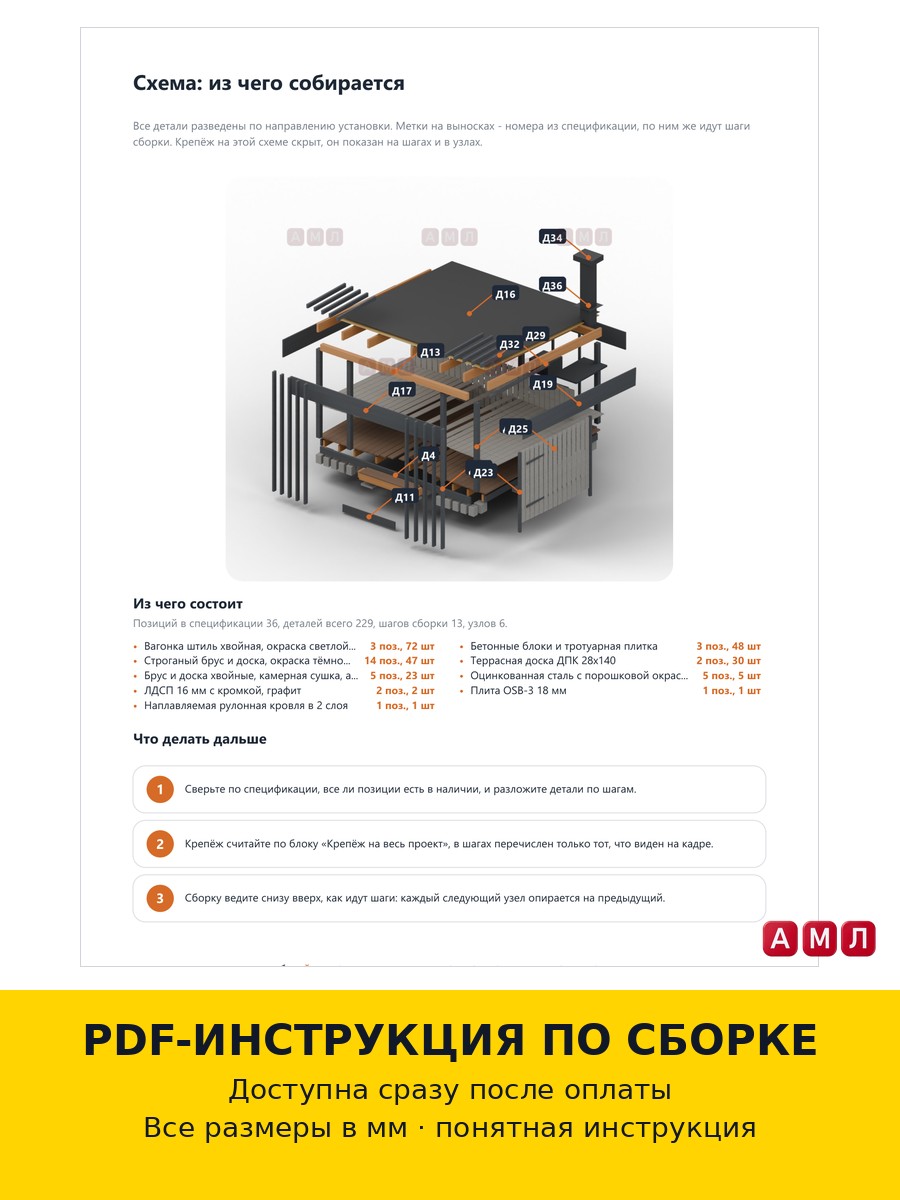

• Взрыв-схема сборки и постер-инфографика на одном листе для быстрого ориентирования.
• Таблица крепежа и фурнитуры с расчетом на весь проект, смета пиломатериалов и раскрой.
• Перечень необходимых инструментов и советы по выбору материалов.
• Пошаговая сборка: 13 шагов с фото, подсказками и финальной проверкой качества.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами, готовая для печати и передачи в мастерскую.
• Профессиональный чертёж изделия в премиум-стиле, пригодный для изготовления своими руками



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
