Премиум проект чертеж бытовка вагончик утепленный для зимнего проживания из металла

Это готовый цифровой чертёж на вагончик утепленный для зимнего проживания - каркасный жилой вагончик, который можно изготовить для дачи, временного жилья, мастерской или круглогодичного использования. После оплаты покупатель получает PDF-файл с профессиональным сборочным чертежом и подробной инструкцией, по которой можно собрать утеплённый вагончик своими руками или в мастерской.

Габариты: 9000 × 3000 × 2800 мм.

Конструкция рассчитана как вагончик бытовка утепленная с каркасом из древесины и обшивкой листовыми материалами; в чертежах предусмотрены решения для утепления, установки окон и двери, а также вариант использования как вагончик зимний с отоплением или вагончик зимний с санузлом - в зависимости от вашей комплектации.

В комплекте PDF-проекта указаны размеры в миллиметрах, деталировка всех элементов, схема сборки каркаса и обшивки. Это не готовое строение и не физический вагончик: вы получаете чертежи для изготовления - понятные, аккуратные и выполненные в премиум-стиле, без лишних надписей, только номера деталей и размеры.

Что внутри PDF-инструкции

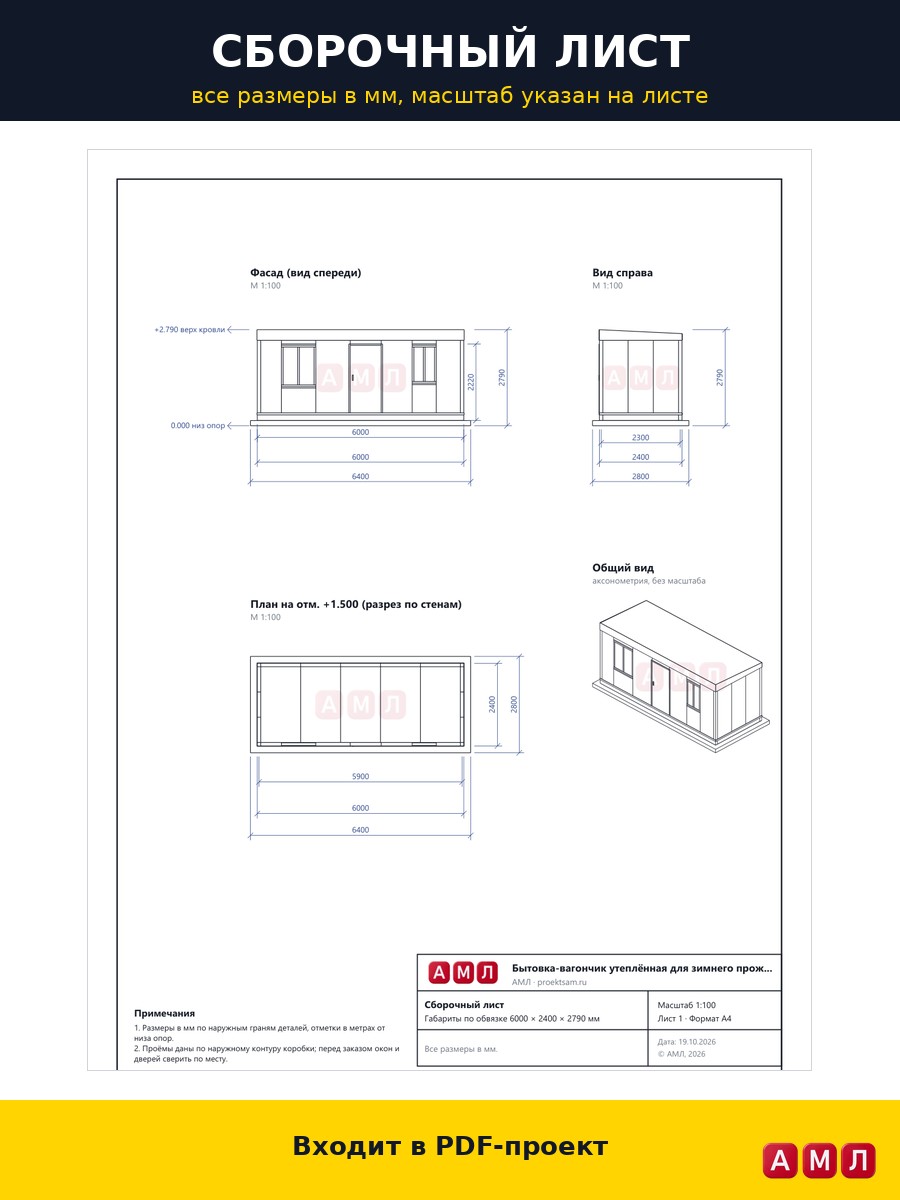

• Сборочный чертёж вагончика с понятной компоновкой узлов и элементов.
• Постер-инфографика по изделию для быстрого понимания конструкции.
• Деталировка каркаса с размерами в мм: стойки, обвязка, перемычки, элементы проёмов.

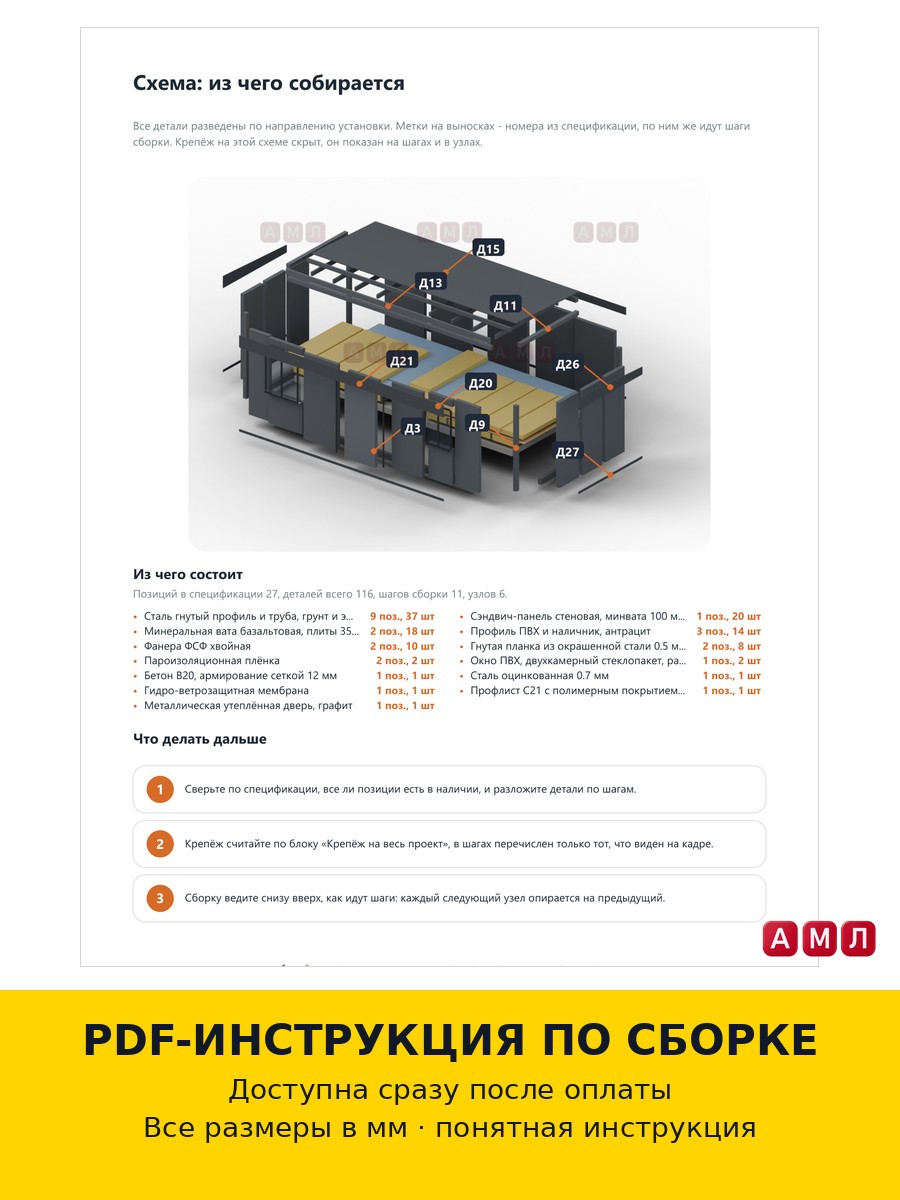

• Взрыв-схема сборки стеновых рам с последовательностью соединения деталей.
• Узлы крепления стоек и стропил с наглядной привязкой к основным размерам.
• Карта раскроя обшивки для рационального расхода материала.
• Таблица крепежа и фурнитуры с перечнем необходимых элементов.
• Перечень инструментов, которые понадобятся для сборки.
• Пошаговая PDF-инструкция: от первой детали до финальной проверки геометрии.

Что получит покупатель

• PDF-инструкцию по сборке со всеми размерами и схемами.
• Профессиональный сборочный чертёж утеплённого вагончика для зимнего проживания.
• Чертежи каркасного хозблока для дачи в чистом премиум-стиле.
• Деталировку всех элементов, включая каркас, обшивку и узлы соединений.
• Мгновенную отправку PDF после оплаты.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
