Премиум проект чертеж Детский игровой домик плащадка с горкой

Премиум проект чертеж Детский игровой домик плащадка с горкой, готовый к изготовлению своими руками: габариты 3600×2200×2200 мм (ширина 3600 мм, глубина 2200 мм, высота 2200 мм). Премиум-чертежи одноэтажного игрового домика для дачи или частного сада, рассчитаны на детей 3-10 лет.

Размеры:
в метрах: 3.6х2.2х2.2м
в сантиметрах: 360х220х220см
в миллиметрах: 3600х2200х2200мм

Проект подходит для установки на участке, в саду или во дворе частного дома, где требуется безопасная игровая площадка с горкой и площадкой для игр. Конструкция собирается из пиломатериала и стандартной фурнитуры: брус и доска для каркаса, обшивка и ступени, оцинкованные крепежные элементы и защитные накладки. В PDF-инструкции указаны точные размеры в мм, раскрой пиломатериала и расчёт крепежа, поэтому изделие можно изготовить в мастерской или самостоятельно по готовому сборочному чертежу.

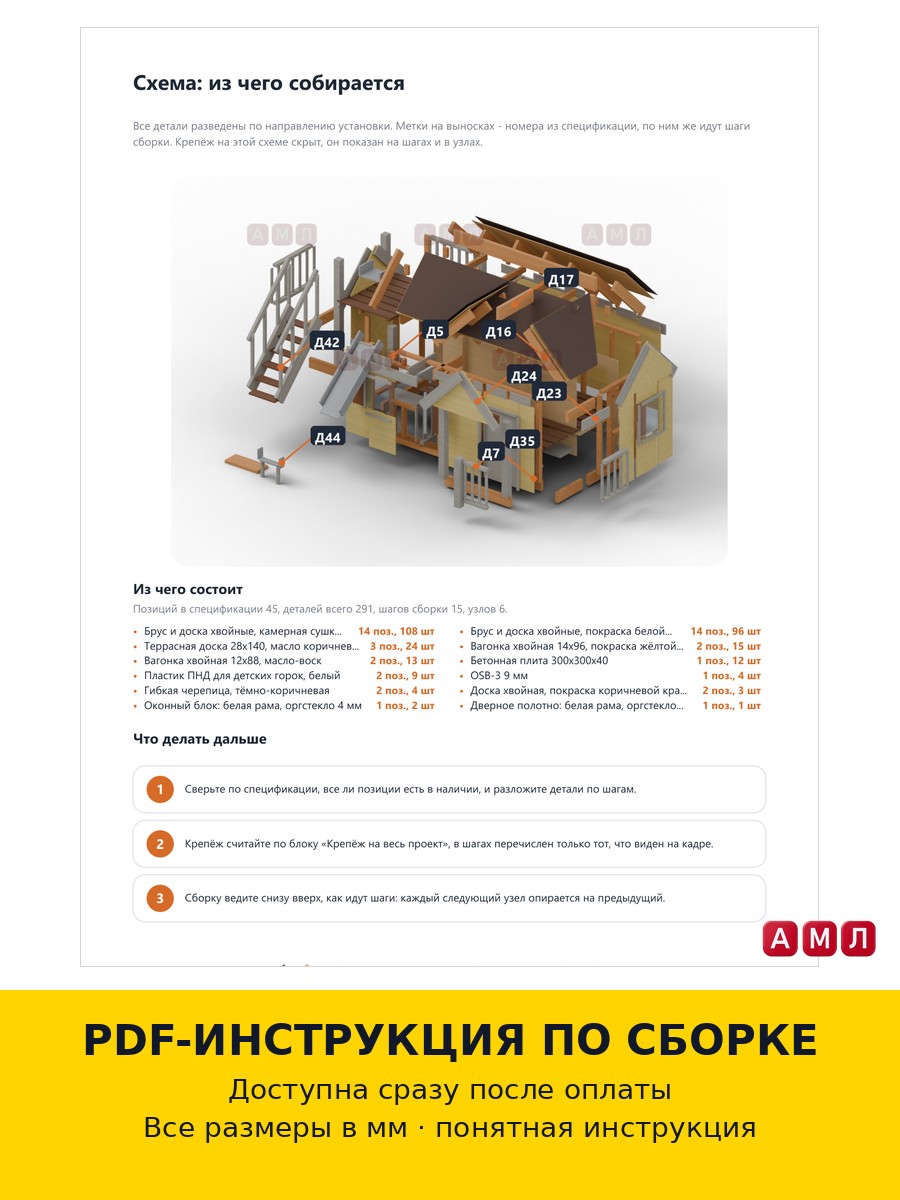

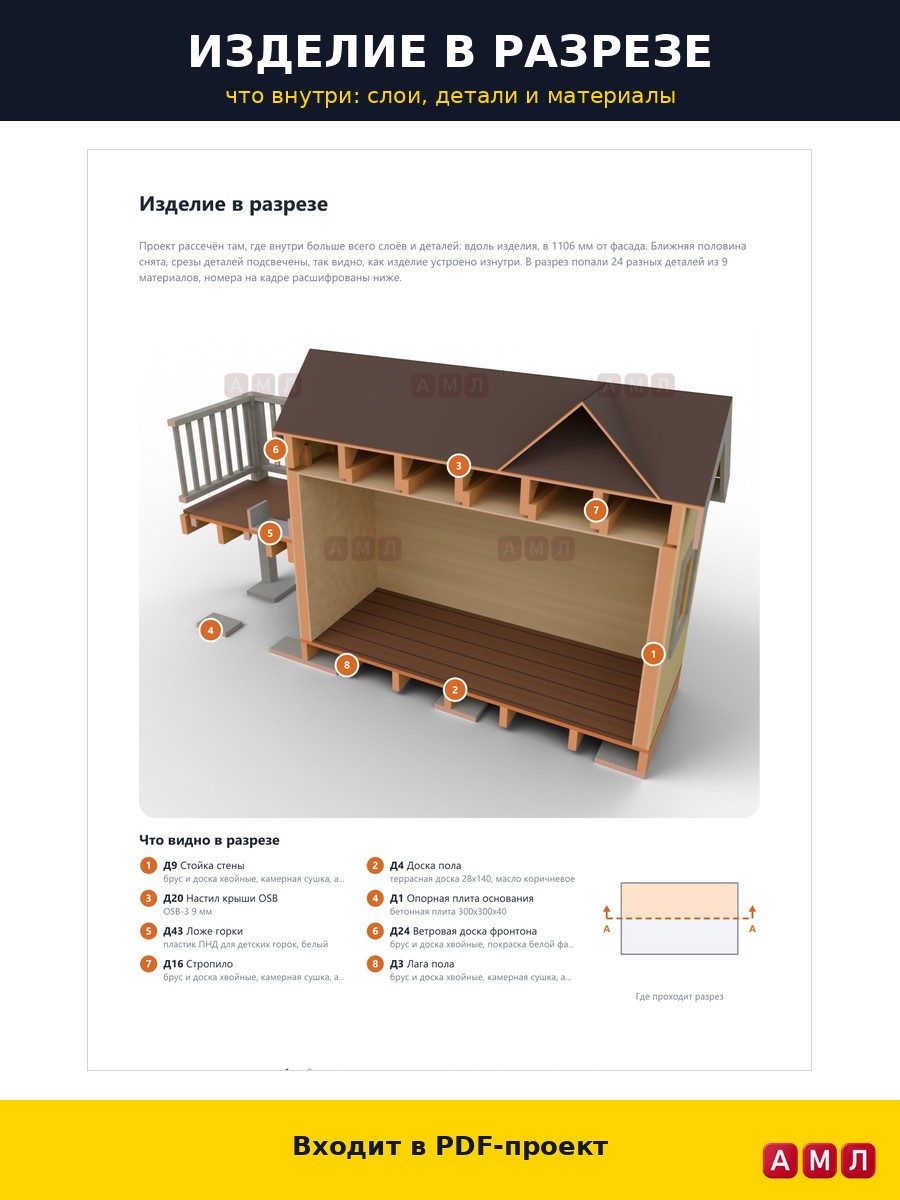

Файл 49 страниц содержит пошаговую сборку с фото каждого шага и подсказками по безопасности, сборочный лист формата A3, схему из чего собирается домик, крупные узлы крепления и план фундамента и стен с размерными цепочками. Это эскизный проект: чертежи в чистом премиум-стиле без посторонних надписей - только номера и размеры, постер-инфографика, фасады и разрез, конструктивные узлы, взрыв-схема возведения и пошаговая PDF-инструкция по этапам строительства.

Что внутри PDF-инструкции

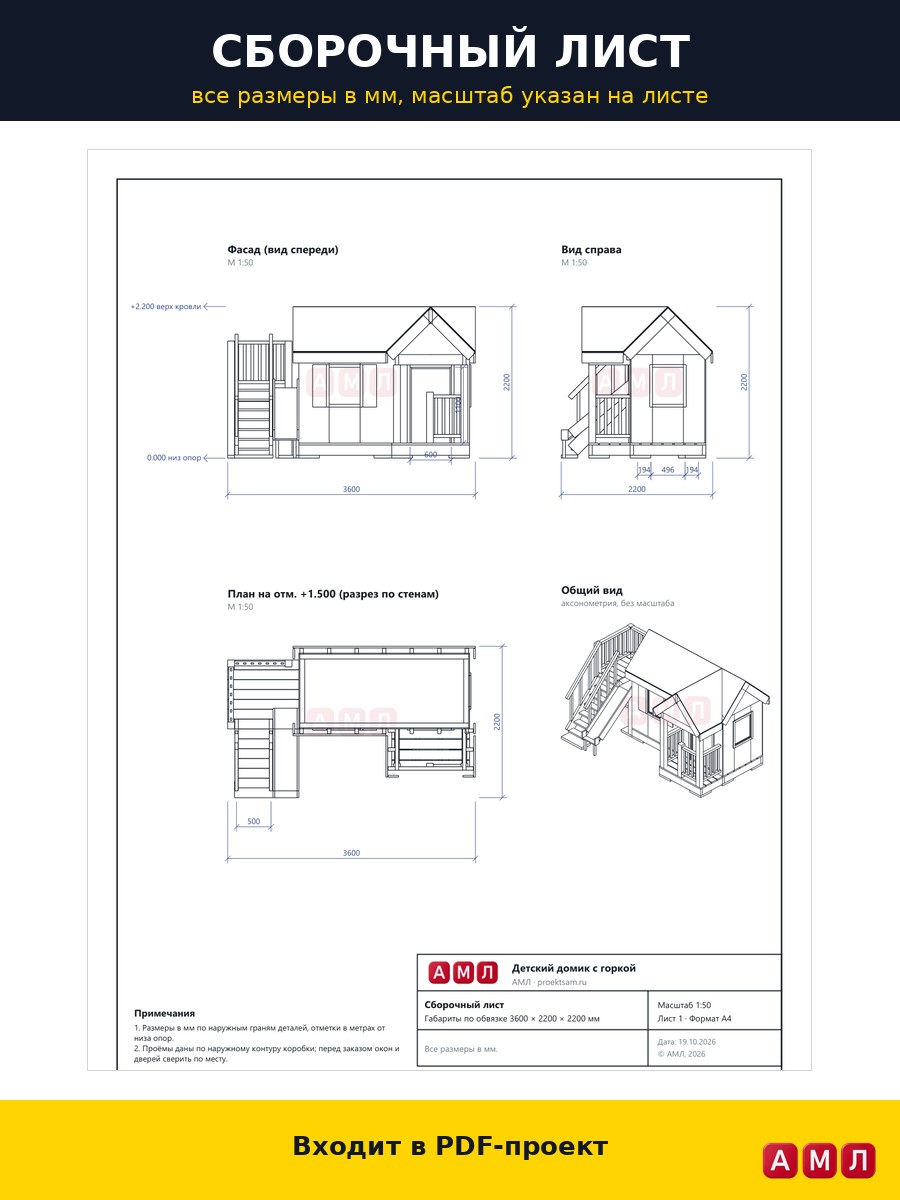

• Сборочный чертёж A3 с общей схемой и позиционированием всех узлов.
• Деталировка всех деталей с размерами в мм и нумерацией элементов.
• План фундамента и стен с размерными цепочками и отметками высот.
• Таблица крепежа и фурнитуры, расчёт количества для всего проекта.
• Перечень необходимых инструментов и материалов, раскрой пиломатериала.
• Конструктивные узлы крупным планом и взрыв-схема возведения.
• Пошаговая сборка в 15 шагов с фотографиями и финальной проверкой безопасности.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами, готовая для печати и передачи в мастерску



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
