Премиум проект чертеж Геодезический купол фуллера

Геодезический купол - это прочная полусфера для дачи, теплицы, кемпинга или уютного садового домика; в комплекте - премиум сборочный чертёж в PDF с полным набором документов для изготовления и сборки.

Габариты: 4000 × 4000 × 2400 мм.

Подходит для дачных участков, теплиц, мини-студий и временных укрытий: конструкция рассчитана на наружную обшивку, утепление и установку дверного проёма и окон. Каркас проектирован под дерево или металлические трубы/профиль, предусмотрены варианты узлов для сварки и болтового соединения.

Это цифровой товар: после оплаты вы получите PDF-файл с профессиональным сборочным чертежом и подробной инструкцией по монтажу. Инструкция включает деталировку с размерами в мм, карту раскроя для изготовления элементов, ведомость материалов и таблицу крепежа, а также пошаговую последовательность сборки - от подготовки площадки до финальной проверки. Чертежи выполнены в премиум-стиле: чистые листы без лишних надписей, только номера деталей и размеры, что удобно для передачи в мастерскую или для самостоятельной работы.

Что внутри PDF-инструкции

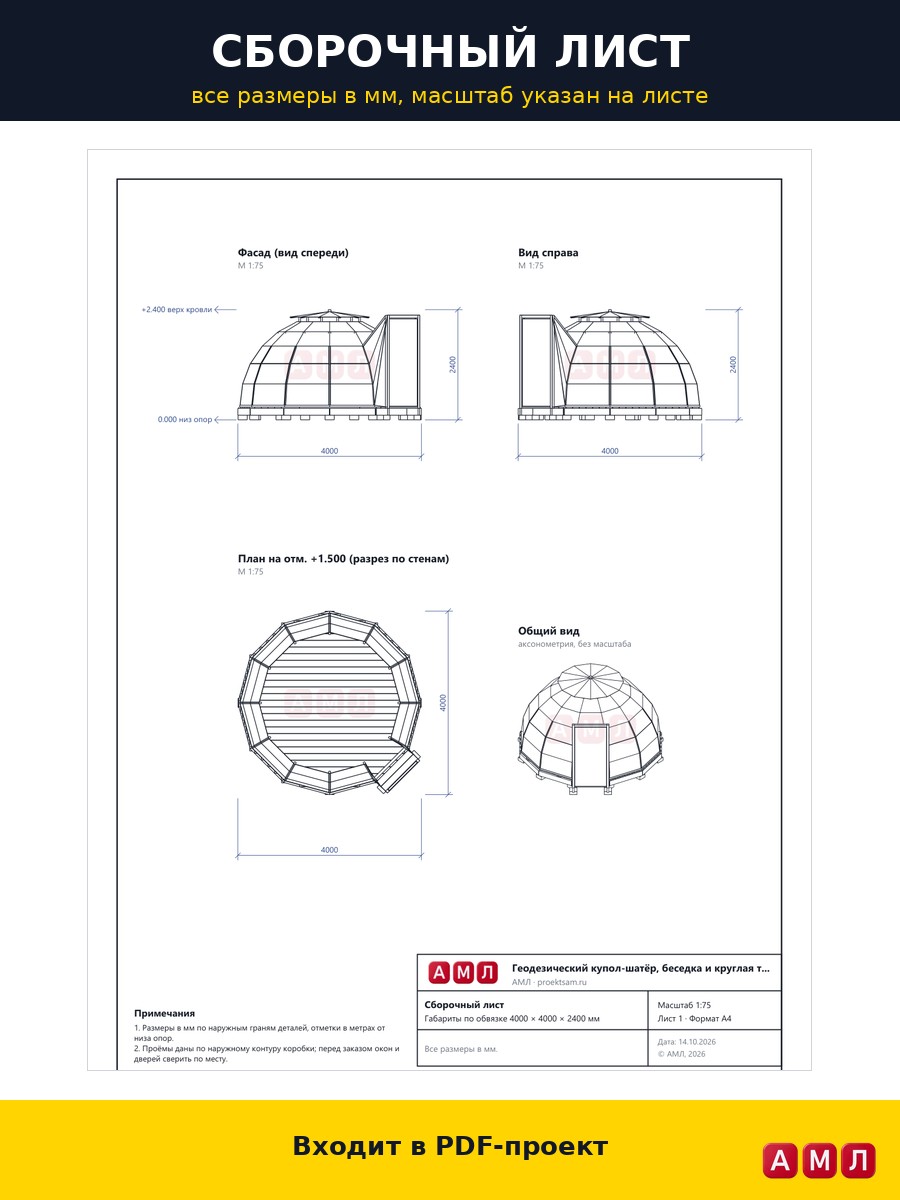

• Профессиональный сборочный чертёж геодезического купола - планы и общая схема сборки.
• Деталировка всех деталей с точными размерами в мм и нумерацией деталей.
• Карта раскроя и рекомендации по расходу материалов (дерево, профиль, трубы).
• Таблица крепежа и фурнитуры: номера, размеры болтов, шайб, гаек и крепёжных элементов.
• Перечень необходимых инструментов для работы: от торцовочной пилы до ключей и дрелей.
• Пошаговая сборка: от разметки фундамента и установки первой детали до проверки геометрии.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами в мм - готова для отправки в мастерскую или изготовления своими руками.
• Профессиональный сборочный чертёж и деталировка в премиум-стиле: чистые листы с номерами деталей и размерами.
• Постер-инфографика на одном листе - быстрый обзор конструкции и последовательности сборки.
• Карта раскроя и ведомость материалов для точного расчёта стоимости и закупки.

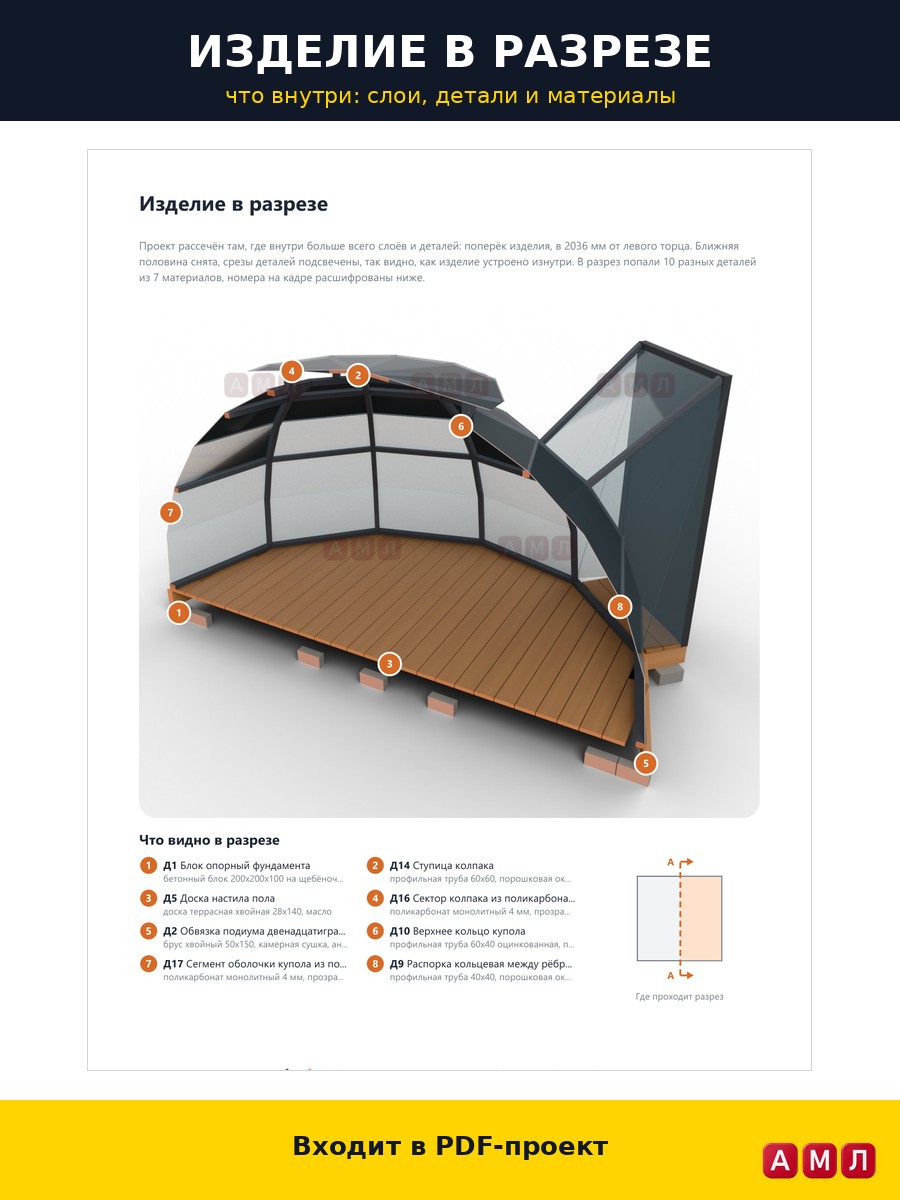

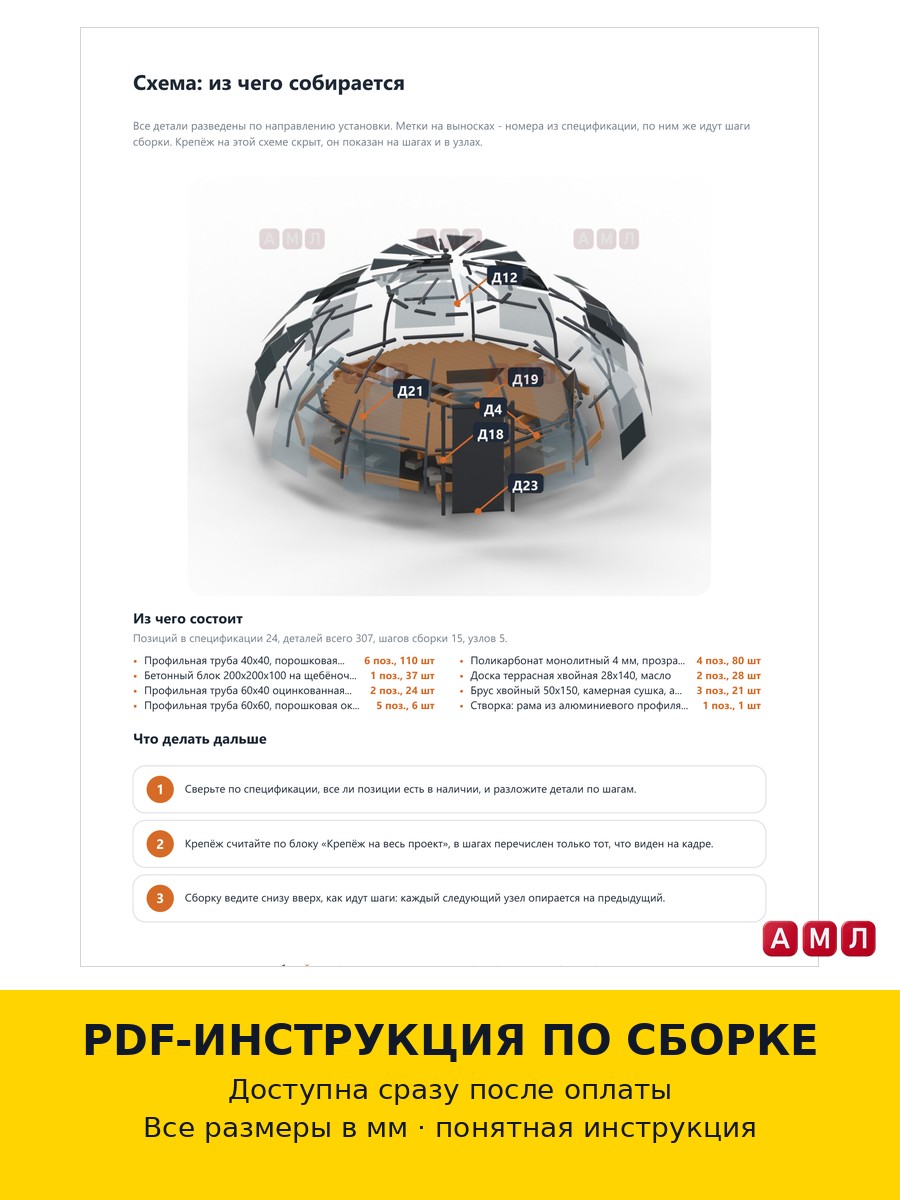

• Взрыв-схема, узлы и соединения, таблица крепежа и полный перечень инструментов.
• Мгновенная отправка PDF после оплаты - цифровой продукт, физического изделия не высылается.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
