Премиум проект чертеж Игровая машина-багги для детской площадки

Премиум проект чертеж Игровая машина-багги для детской площадки, габариты 4800×1200×1400 мм, готовый сборочный чертёж и PDF-инструкция для изготовления своими руками.

Размеры:
в метрах: 4.8х1.2х1.4м
в сантиметрах: 480х120х140см
в миллиметрах: 4800х1200х1400мм

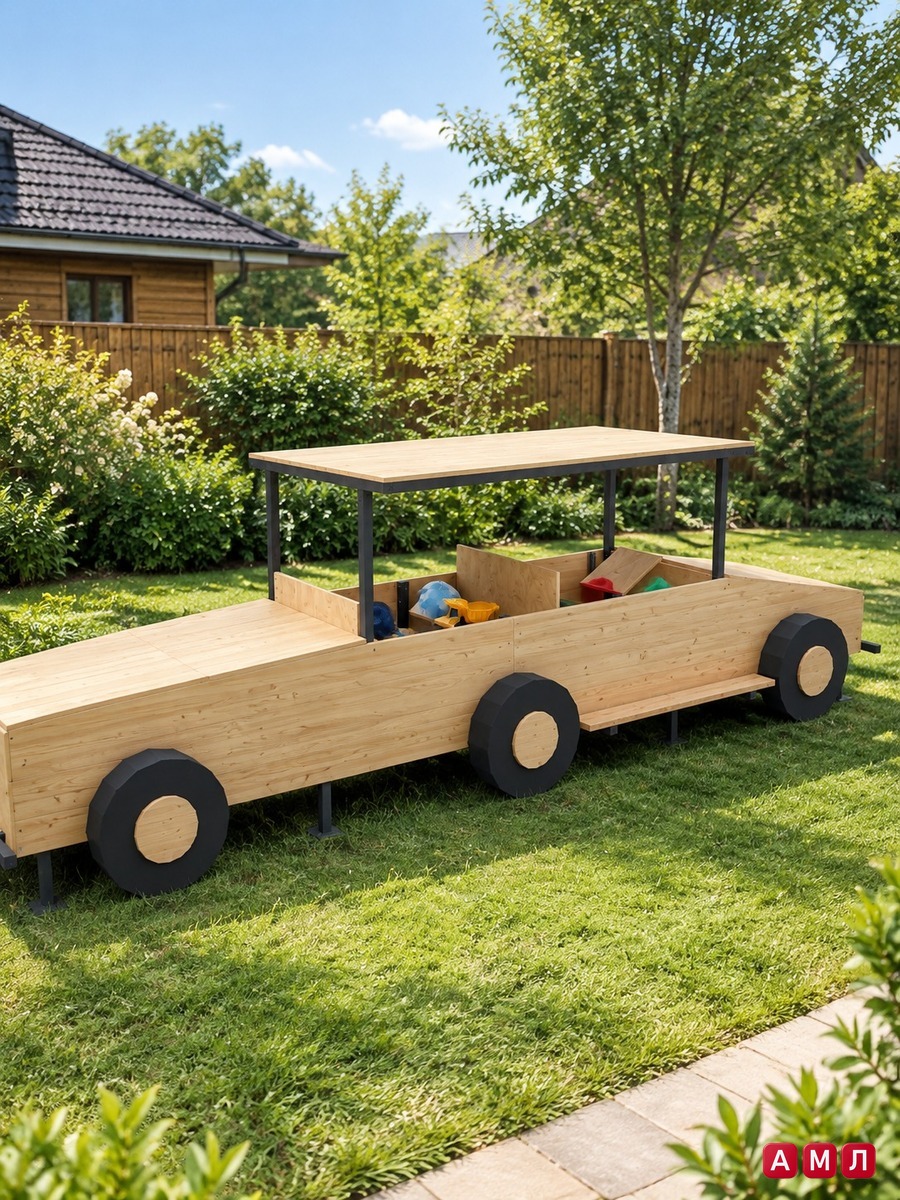

Это игровая машина-багги для детской площадки и двора, рассчитанная на уличную установку в детском саду или на общественной площадке. Конструкция проектирована под сборку из пиломатериала и металлических усилителей, возможна отделка пластиком или лакокрасочным покрытием для уличной эксплуатации. Габариты изделия: ширина 4800 мм, глубина 1200 мм, высота 1400 мм, проект учитывает требования устойчивости и безопасности для детской игровой техники.

Внутри PDF: подробная деталировка с размерами в мм, раскрой пиломатериала, таблица крепежа и фурнитуры, список закупки и перечень необходимых инструментов. Инструкция содержит пошаговую сборку из 11 шагов с фото каждого шага, узлы крепления крупным планом, узел подвеса на рым-болтах с цепью, углы А-опор, взрыв-схему сборки и постер-инфографику безопасности. Чертежи выполнены в премиум-стиле в чистой графике: только номера деталей и размеры, без лишних надписей.

Что внутри PDF-инструкции

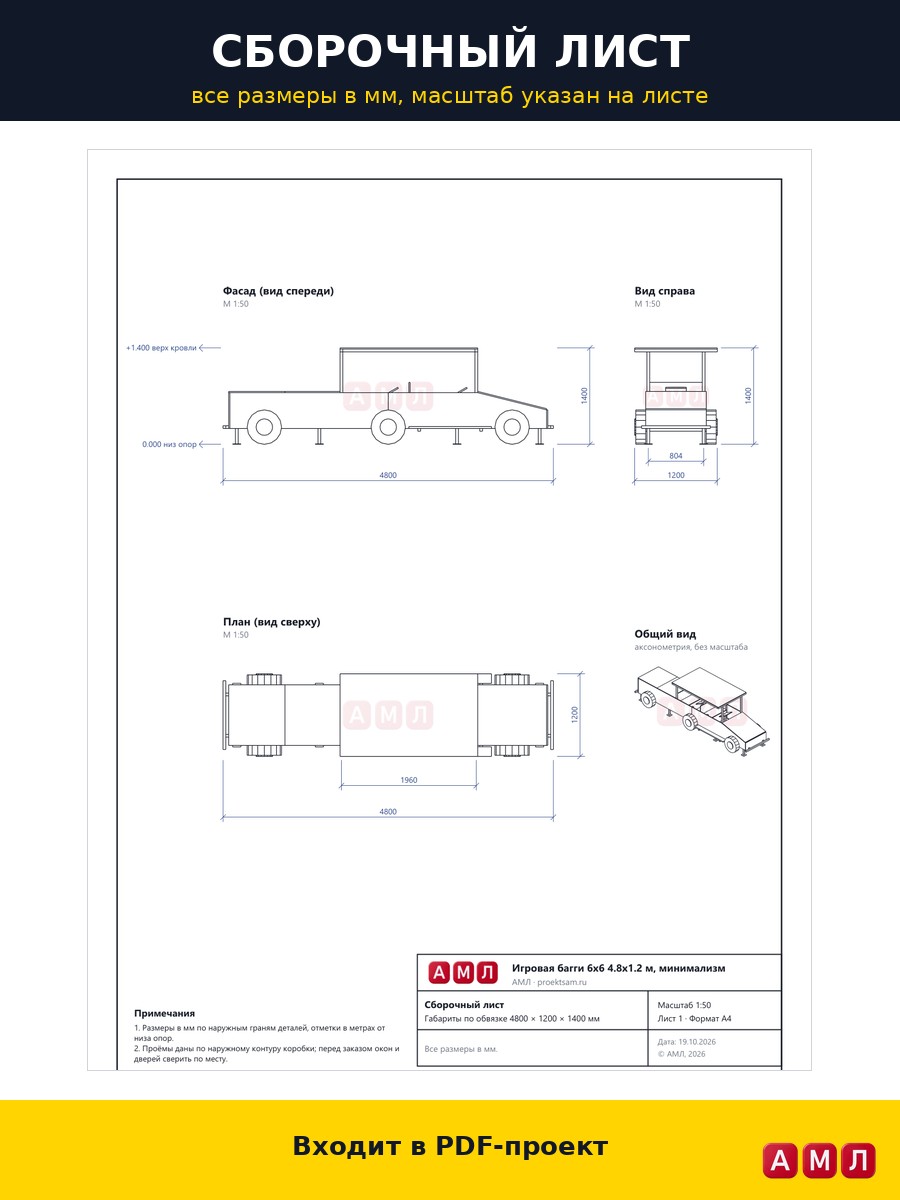

• сборочный чертёж в масштабе, габариты 4800×1200×1400 мм;
• деталировка всех деталей с размерами в мм и метками кромок;
• таблица крепежа и фурнитуры: виды, размеры, количество;
• перечень необходимых инструментов и материалы для изготовления;
• узел подвеса на рым-болтах с цепью и схемы крепления;
• углы А-опор и расчёт устойчивости согласно требованиям безопасности;

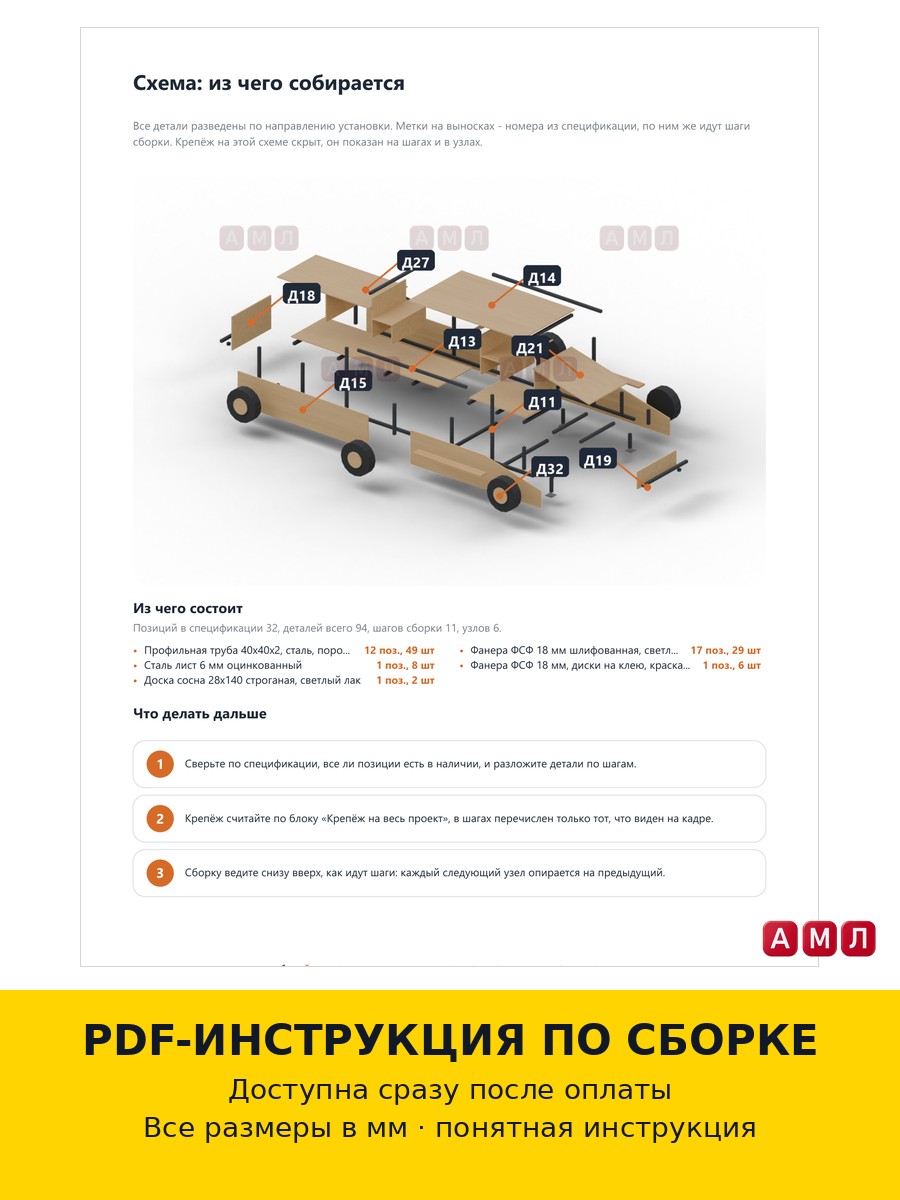

• взрыв-схема сборки и пошаговая сборка от первой детали до финальной проверки;
• раскрой пиломатериала и сборочный лист формата A3 для мастерской;
• пошаговая PDF-инструкция с фото и подсказками по монтажу и проверке.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами в мм и профессиональными чертежами;
• премиум чертёж изделия в чистом стиле: номера деталей



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
