Премиум проект чертеж картинг бензиновый взрослый внедорожный рама багги для бездорожья и дрифта

Премиум‑цифровой комплект чертежей и подробная PDF‑инструкция для изготовления рамы картинга 2200 × 1100 × 900 мм - готовый сборочный чертёж в профессиональном стиле, который можно использовать для самостоятельной сборки или передачи в мастерскую.

Габариты: 2200 × 1100 × 900 мм.

Рама картинга 2200×1100×900 мм рассчитана на уличное или гаражное использование: подходит для аматорских гоночных проектов, электрических или бензиновых мотор-кастомов, тренировочных площадок и испытаний. Конструкция спроектирована для монтажа стандартных посадочных мест, рулевого управления и крепления двигателя/редуктора; в описании учтены размеры колеи и посадочных мест под колеса. Чертежи содержат спецификации по материалам (профильная труба 40×40 мм и 50×50 мм, усиленные лонжероны, листовые опоры), указаны рекомендуемые толщины стенки и зоны усиления в местах сварки.

Габариты рамы 2200×1100×900 мм подробно прописаны в миллиметрах: основная рама, передняя и задняя подпорки, точки крепления двигателя, посадочные места сиденья и места установки рулевого механизма. В PDF‑инструкции вы найдёте деталировку с размерами в мм, карту раскроя профилей и листа, узлы и соединения со схемой сварки, а также полную ведомость материалов и таблицу крепежа - всё это позволяет изготовить раму своими руками или передать чертежи в слесарную мастерскую.

Что внутри PDF‑инструкции

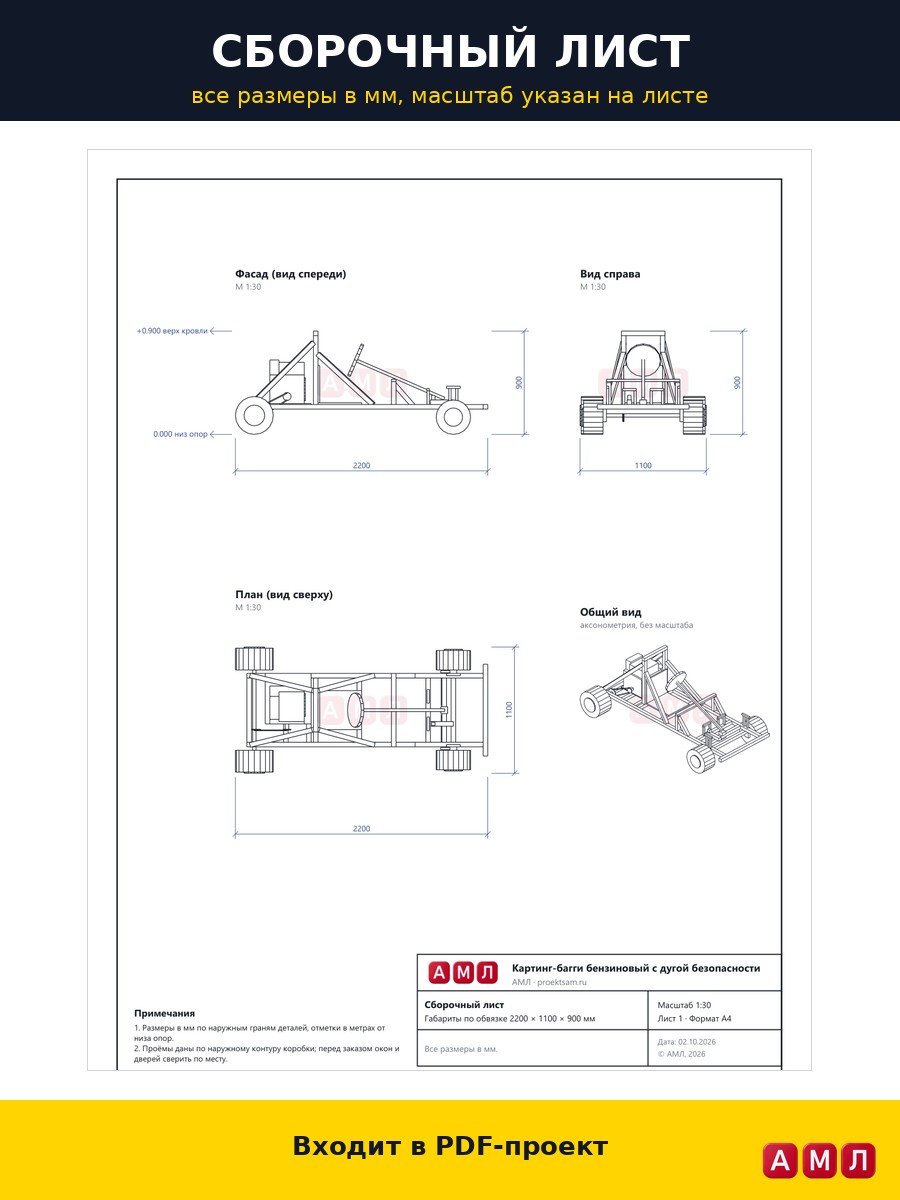

• Сборочный чертёж рамы картинга 2200×1100×900 мм - основной вид и несколько проекций с размерами в мм;
• Деталировка всех деталей с номерами и точными размерами в мм (лонжероны, крестовины, подрамники, крепления сиденья и двигателя);
• Постер‑инфографика на одном листе - обзор габаритов, ключевых узлов и рекомендаций по сварке;
• Карта раскроя профиля и листа для оптимизации материала;
• Узлы и соединения: схемы сварных швов, сварочные допуски и рекомендации по усилению;

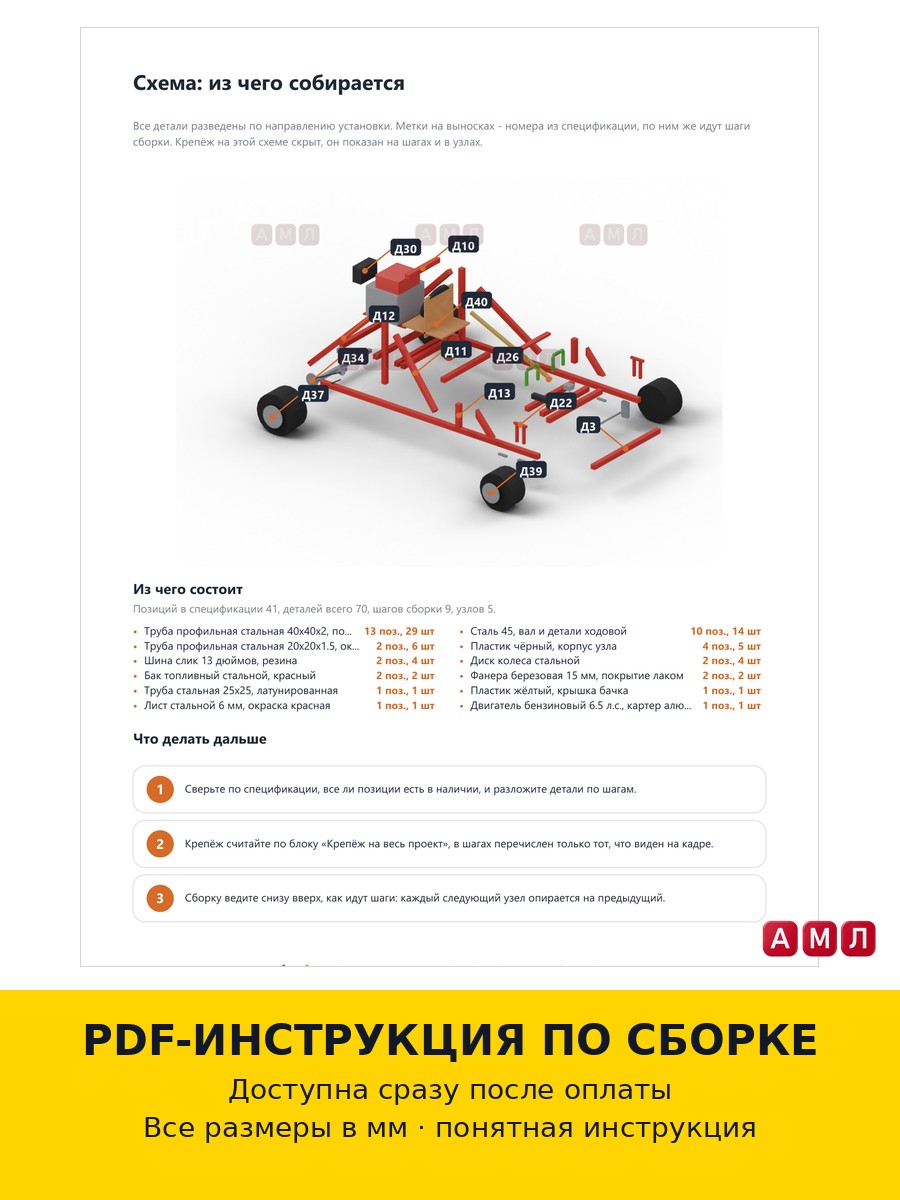

• Взрыв‑схема сборки для наглядной последовательности монтажа;
• Таблица крепежа и фурнитуры с размерам и номерами позиций;
• Ведомость материалов (материал труб, листов, уголков) с рекомендуемыми допусками и толщинами;
• Перечень необходимых инструментов и приспособлений;
• Пошаговая сборка от первой детали до финальной проверки геометрии и контроля сварных швов.

Что получит покупатель

• PDF‑инструкция по сборке рамы картинга 2200×1100×900 мм со всеми размерами в мм;
• Профессиональный набор чертежей в премиум‑стиле: чистые чертежи без лишних надписей - только номера деталей и размеры;
• Постер‑инфографику на одном листе для быстрой ориентации при изготовлении;
• Карту раскроя, ведомость материалов и таблицу крепежа для закупки материалов;
• Взрыв‑схему, узлы и схему сварных швов, пошаговую сборку и контрольные размеры;
• Мгновенная отправка PDF после оплаты - цифровой товар, готовый к печати и использованию в мастерской;
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
