Премиум проект чертеж лунка для мини-гольфа деревянная конструкция

Готовый цифровой товар - премиум PDF‑набор чертежей и подробная инструкция для изготовления мини‑гольф лунки (аттракцион) - сборная деревянная конструкция с наклонной дорожкой, тоннелем и пандусом для возврата мячей.

Габариты: 2200 × 1000 × 900 мм.

Подходит для уличных и помещений развлекательных зон, детских площадок и частных участков: лунка рассчитана на эксплуатацию в условиях интенсивной игры (покрытие - искусственная трава, деревянный каркас с влагостойкой обработкой). Конструкция проектирована для сборки из фанеры/фанеры влагостойкой, ОСБ или ламинированной ФСФ/фанеры 18-21 мм и бруса 40×60-50×70 мм, с возможностью локальной замены материалов (указано в примечаниях).

В PDF‑инструкции вы найдёте полный комплект для изготовления: профессиональный сборочный чертёж в чистом премиум‑стиле (только номера деталей и размеры), детализированная деталировка с размерами в мм, карта раскроя листовых материалов, ведомость материалов и таблица крепежа, а также пошаговая сборка с иллюстрациями - от сборки рамного каркаса до укладки искусственной травы и установки пандуса/тоннеля. Инструкция учитывает варианты для установки на грунт и на твёрдую поверхность, указаны защита от влаги и рекомендации по лакокраске для уличного использования.

Что внутри PDF‑инструкции

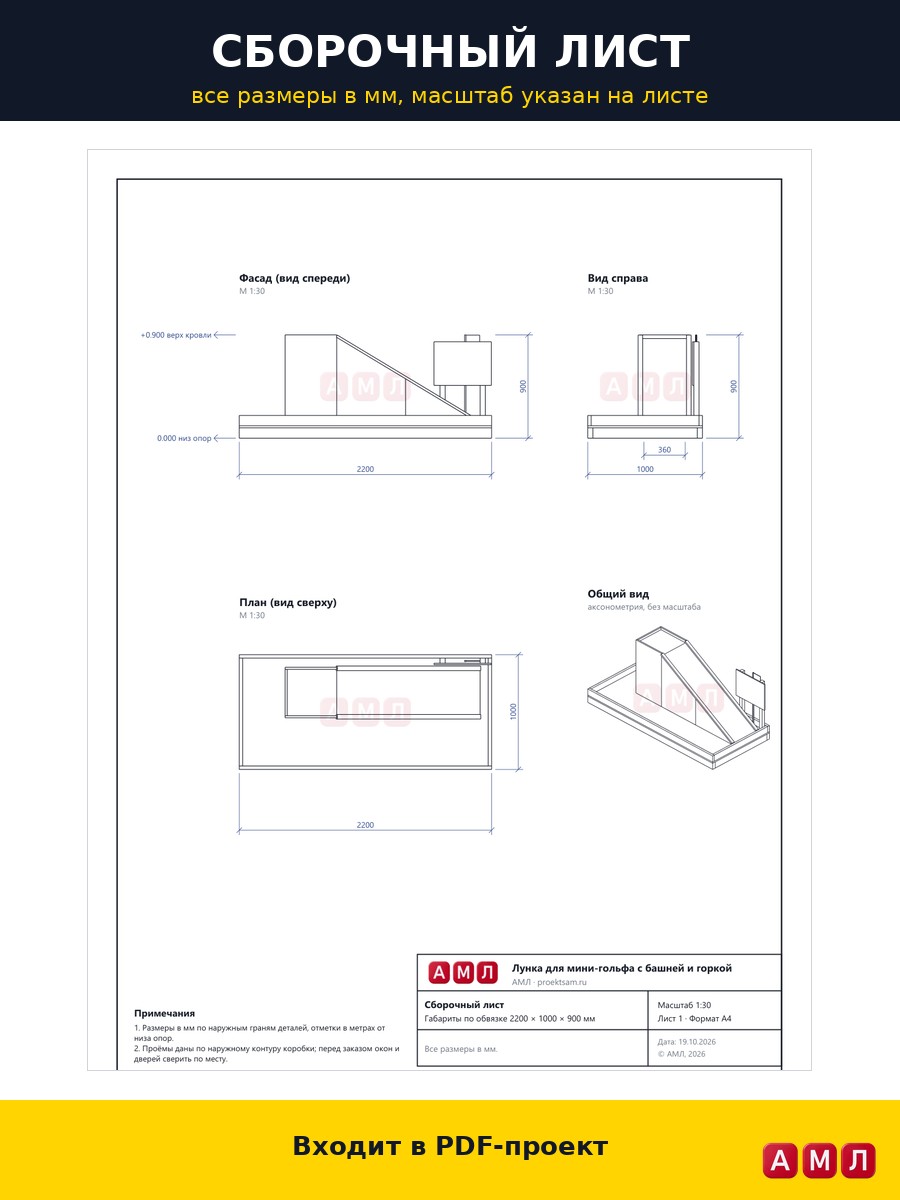

• Профессиональный сборочный чертёж в премиум‑стиле - вид спереди, сверху, сбоку, с размерами в мм (без лишних надписей, только номера деталей).
• Деталировка всех деталей с точными размерами в мм и указанием материала (фанера/ОСБ/брус).
• Карта раскроя листовых материалов (оптимизировано под стандартные размеры 1220×2440 мм).
• Ведомость материалов и таблица крепежа/фурнитуры (шурупы, уголки, дюбеля, мебельные гвозди и т.д.) с артикулами и рекомендованными размерами.
• Перечень необходимых инструментов (электролобзик/циркулярка, дрель/шуруповерт, струбцины, рулетка, угольник, шлифовальная машина и пр.).
• Пошаговая сборка от первой детали до финальной проверки: сборка каркаса, установка тоннеля/короба с круглым отверстием, монтаж наклонной дорожки, крепление покрытия (искусственная трава), установка пандуса для возврата мячей.

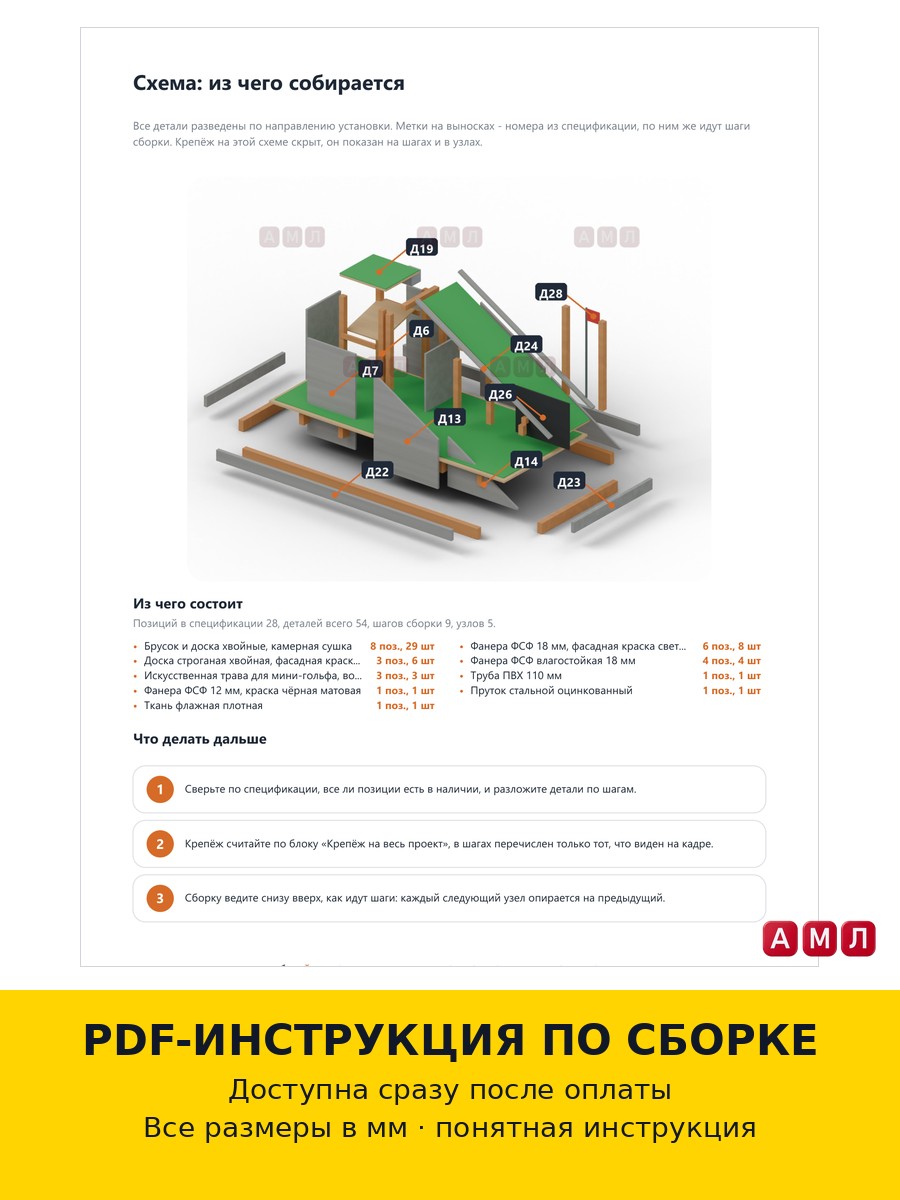

• Узлы и соединения - детальные чертежи стыков, креплений и монтажных шаблонов.
•

• Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами в мм и пошаговыми иллюстрациями - готовый цифровой товар, не физическое изделие.
• Профессиональный чертёж изделия (чистый премиум‑стиль: номера деталей и размеры) - готов к использованию в мастерской или для лазерной резки/раскроя.
• Карта раскроя и ведомость материалов для быстрого заказа пиломатериалов и фурнитуры (для доставки по РФ или покупки в строительных магазинах Москвы и регионов).
• Мгновенная отправка PDF после оплаты - скачиваете и начинаете работу сразу.
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
