Премиум проект чертеж металлокаркасная открытая беседка 4х4 метра с крышей-пирамидой

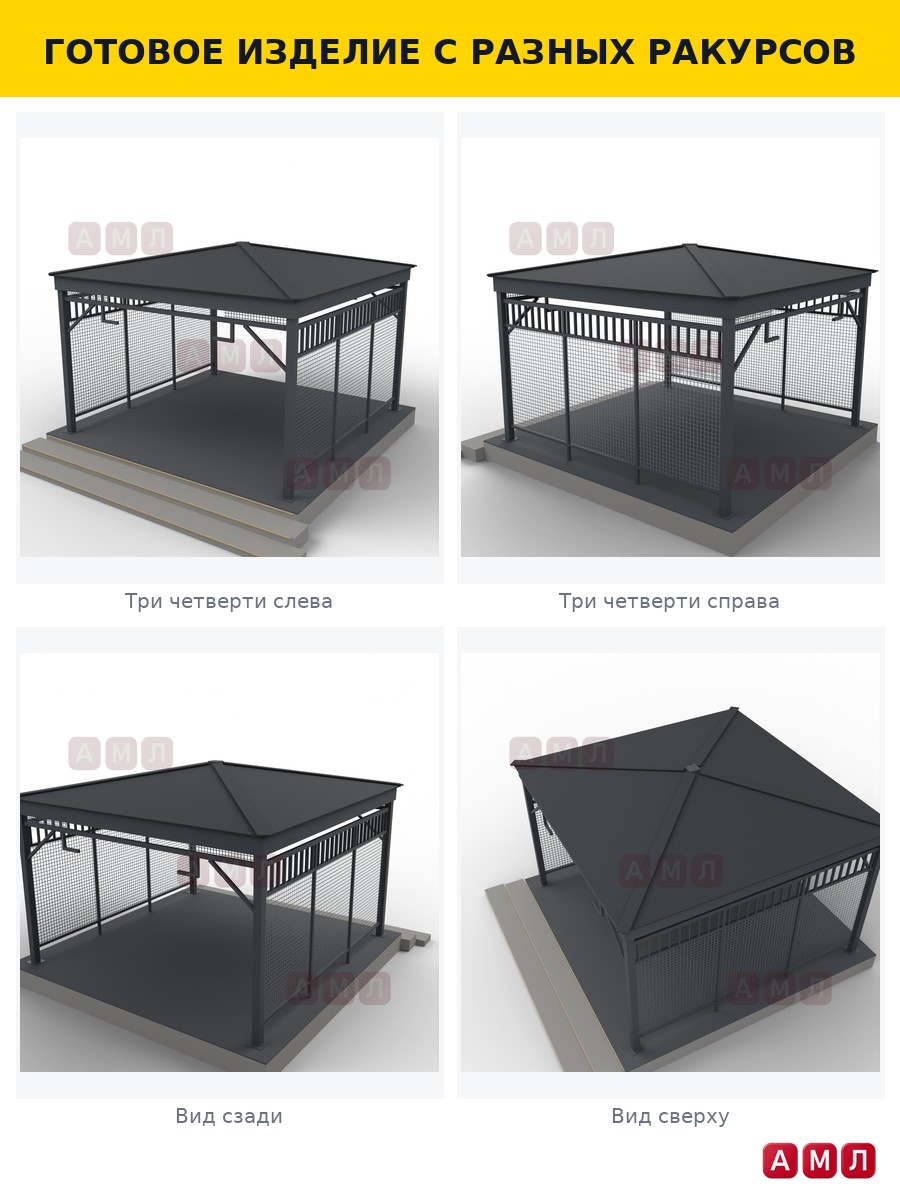

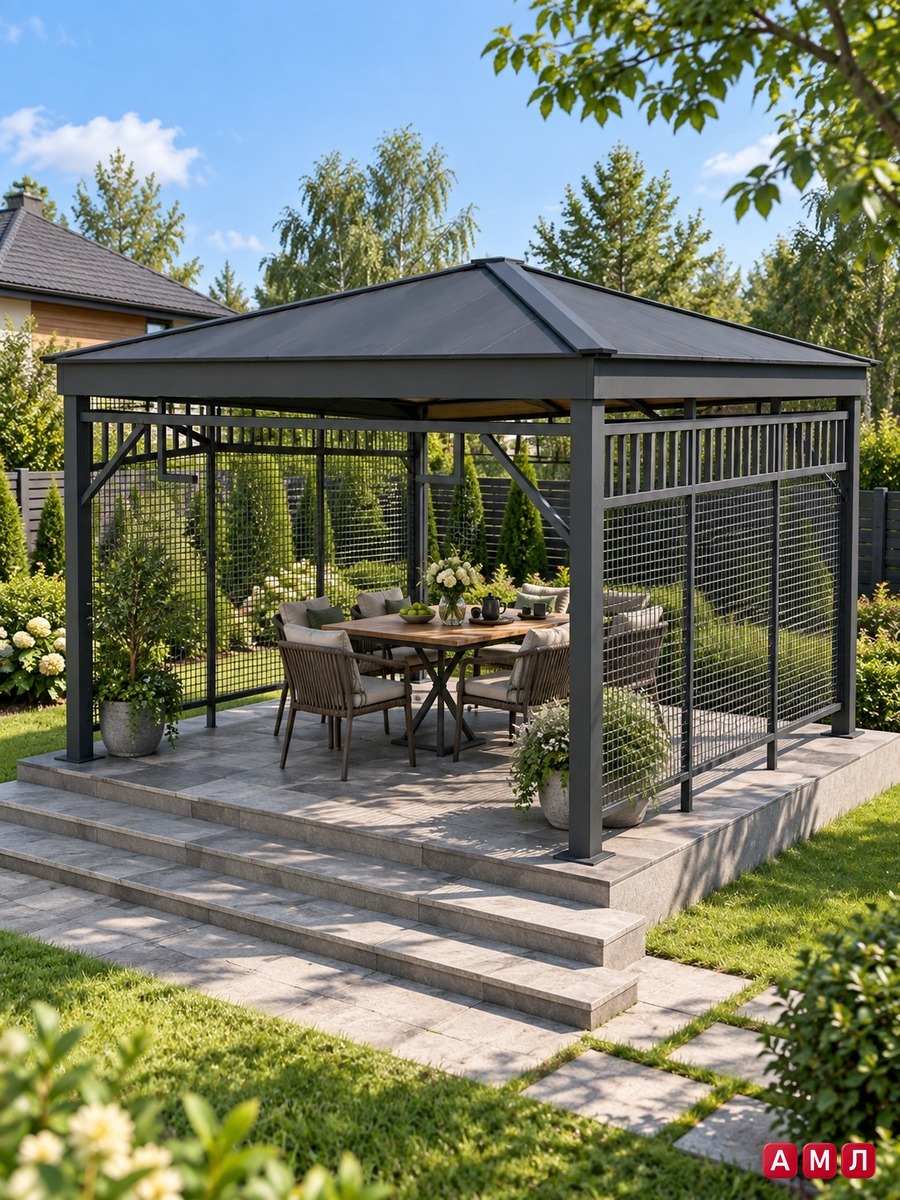

Металлокаркасная садовая беседка из порошково‑окрашенной стали с открытой пирамидальной крышей и декоративными решётчатыми панелями по бокам; предназначена для зон отдыха на террасе, устойчива к погоде и легко комбинируется с уличной мебелью.

Габариты: 4000 × 4000 × 3200 мм.

Премиум цифровой комплект - готовый сборочный чертёж и подробная PDF‑инструкция для изготовления современной садовой беседки. После оплаты вы мгновенно получаете PDF‑файл с профессиональной документацией, готовой к использованию в мастерской или для самостоятельной сборки.

 Конструкция рассчитана на наружную установку на даче, террасе или в саду, совместима с готовыми  профилями и стандартными деталями.

PDF‑инструкция включает полную деталировку для изготовления каркаса: чертежи всех деталей с размерами в мм, узлы крепления столбов и стропил, схема крепления, ведомость пиломатериала и таблицу крепежа. В документе - пошаговая последовательность сборки от подготовки фундамента до установки крыши и внутренней отделки, проверка геометрии и рекомендации по уходу и консервации.

Что внутри PDF‑инструкции

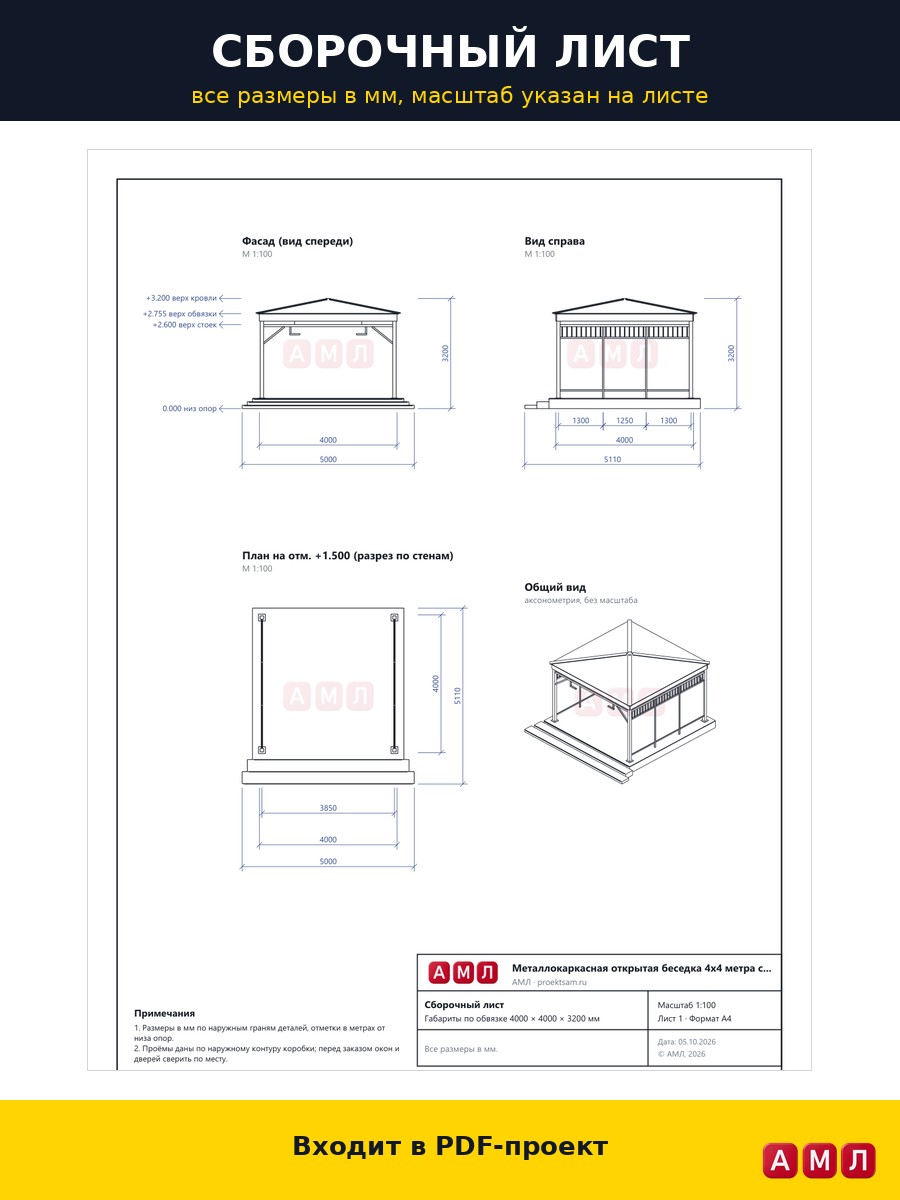

• Сборочный чертёж в премиум‑стиле: план, фасады и разрезы без лишних надписей - только номера деталей и размеры.
• Деталировка всех деталей с точными размерами в мм (алюминиевые профили, стойки, ригели, коробки дверей, обвязки крыши).
• Узлы крепления столбов и стропил: болтовые соединения, анкеры к фундаменту, схема уплотнений для стекла.

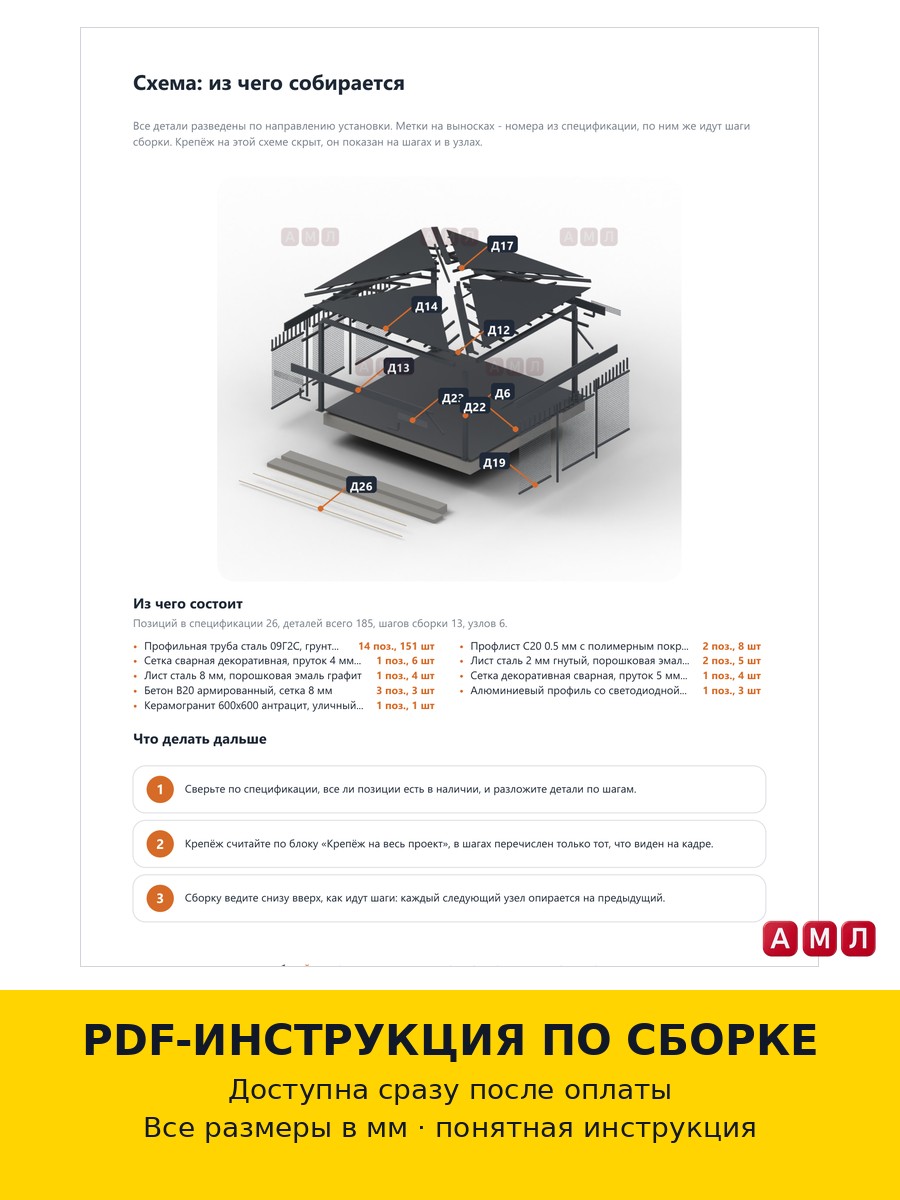

• Взрыв‑схема сборки (exploded view) для быстрой ориентации при монтаже.
• Таблица крепежа и фурнитуры: марки, размеры, количество для каждой позиции.
• Ведомость пиломатериала и материал‑лист для заказа в мастерской.
• Перечень необходимых инструментов и рекомендуемые допуски при резке/сверлении.
• Пошаговая инструкция по сборке
•

• Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами в мм и профессиональными чертежами - готово к использованию в мастерской или для самостоятельной сборки.
• Премиум‑чертежи в чистом стиле (только номера деталей и размеры) - удобно для производителей и проектировщиков.
• Постер‑инфографика на одном листе для быстрого ознакомления на месте монтажа.
• Мгновенная отправка PDF после оплаты - цифровой товар, вы получаете файл, а не готовую беседку.
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
