Премиум проект чертеж Прицеп с гидравлическим дровоколом для автомобиля

Премиум проект чертеж Прицеп с гидравлическим дровоколом для автомобиля, габариты 2221 × 1326 × 1002 мм (ширина 2221 мм, глубина 1326 мм, высота 1002 мм) - готовый сборочный чертеж и подробная PDF-инструкция для самостоятельной или мастерской сборки.

Размеры:
в метрах: 2.22х1.33х1м
в сантиметрах: 222.1х132.6х100.2см
в миллиметрах: 2221х1326х1002мм

Этот прицеп с гидравлическим дровоколом предназначен для использования с легковым автомобилем или внедорожником, подходит для загородного дома, дачи и коммерческих работ по распилке и колке дров на выезде. Конструкция рассчитана на применение стальных профильных элементов и стандартной монтажной фурнитуры, рама и кузов выполнены из швеллера и профильной трубы, механизм дровокола монтируется на прицепную платформу с усиленными узлами крепления. По чертежу вы получите размеры в мм и точные узлы для изготовления в мастерской или самостоятельно.

PDF на 36 страниц содержит 9 шагов сборки с фото каждого шага и подсказками, сборочный лист A3, схему из чего собирается, узлы крепления крупным планом, карту раскроя пиломатериала и лист с расчётом крепежа на весь проект. Внутри также ссылка на 3D-модель проекта для просмотра в браузере, подробный список закупки и таблица по массе и габаритам для транспортировки, что полезно при поиске где купить прицеп с гидравлическим дровоколом или при оценке стоимости готового изделия.

Что внутри PDF-инструкции

• Постер-инфографика на одном листе с общей схемой и основными размерами
• Профессиональный сборочный чертёж в премиум-стиле, без лишних надписей, только номера деталей и размеры
• Деталировка всех деталей с размерами в мм и материалами
• Карта раскроя пиломатериала и листов металла для оптимизации закупки
• Ведомость материалов и таблица крепежа и фурнитуры с количеством
• Перечень необходимых инструментов и оборудования для сборки
• Пошаговая сборка из 9 этапов с фото, подсказками и финальной проверкой

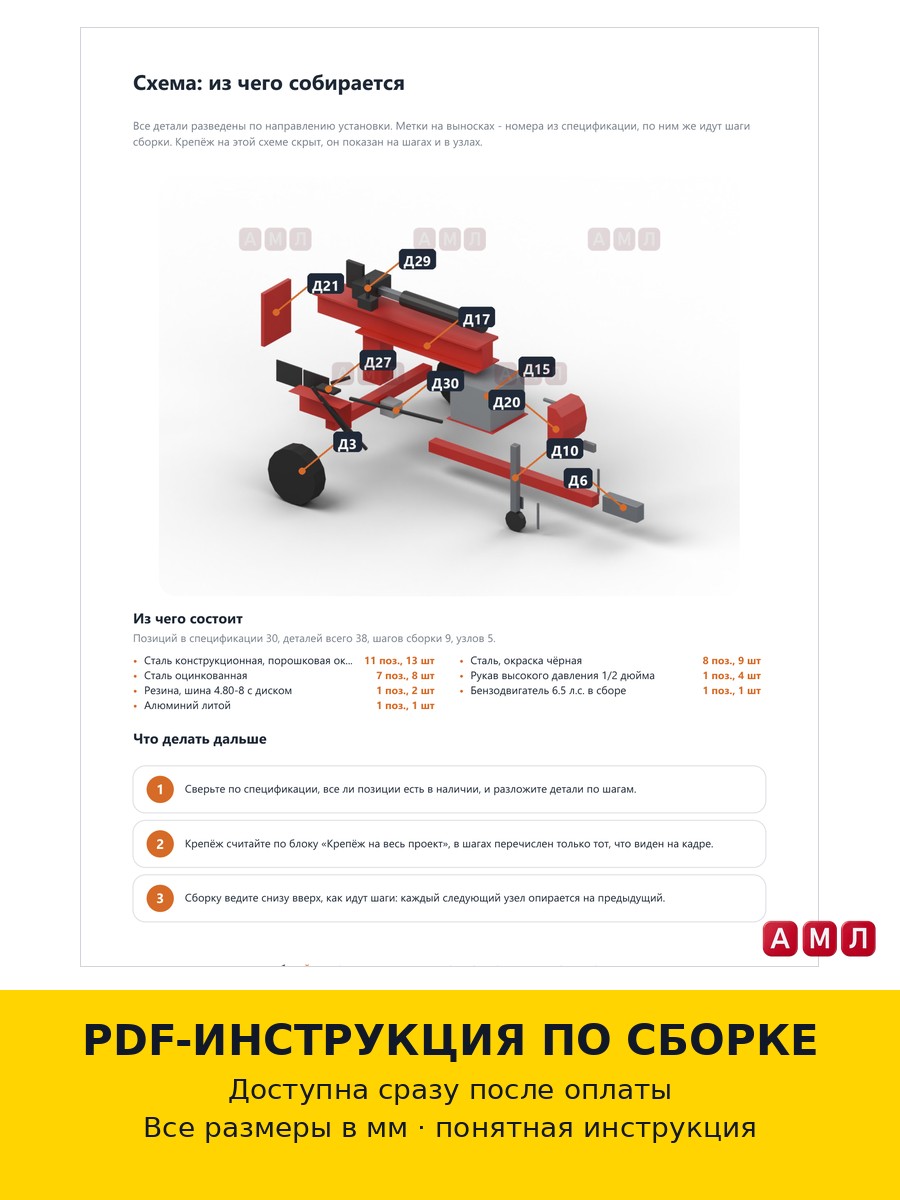

• Узлы и соединения крупным планом, взрыв-схема сборки

Что

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
