Премиум проект чертеж раскладной мангал из металла

Готовый профессиональный чертёж и подробная PDF-инструкция по изготовлению раскладного мангала - компактного портативного решения для пикников, дачи и кемпинга.

Габариты: 2200 × 700 × 1900 мм.

Этот раскладной мангал рассчитан для использования на природе, и на дачном участке: быстросъёмный корпус складывается до компактных размеров, а в рабочем состоянии обеспечивает удобную решётку для угля и гриля. Чертёж описывает конструкцию из сталей (варианты: нержавеющая сталь 1.5-2 мм и черная сталь 2-3 мм) с расчётом на практичную прочность и минимальный вес - габариты рабочей части и сложенном виде указаны в мм; масса финального изделия зависит от выбранного материала (в PDF - расчёт для обеих версий).

PDF-инструкция включает полную деталировку с размерами в мм, карту раскроя листового металла, ведомость материалов и таблицу крепежа. В описании указаны размеры и вес готового изделия, рекомендации по выбору нержавейки или черной стали, а также пошаговая сборка - от подготовки первых деталей до финальной проверки и первого розжига. Документ подходит как для самостоятельного изготовления в гараже, так и для передачи в мастерскую или кузницу.

Что внутри PDF-инструкции

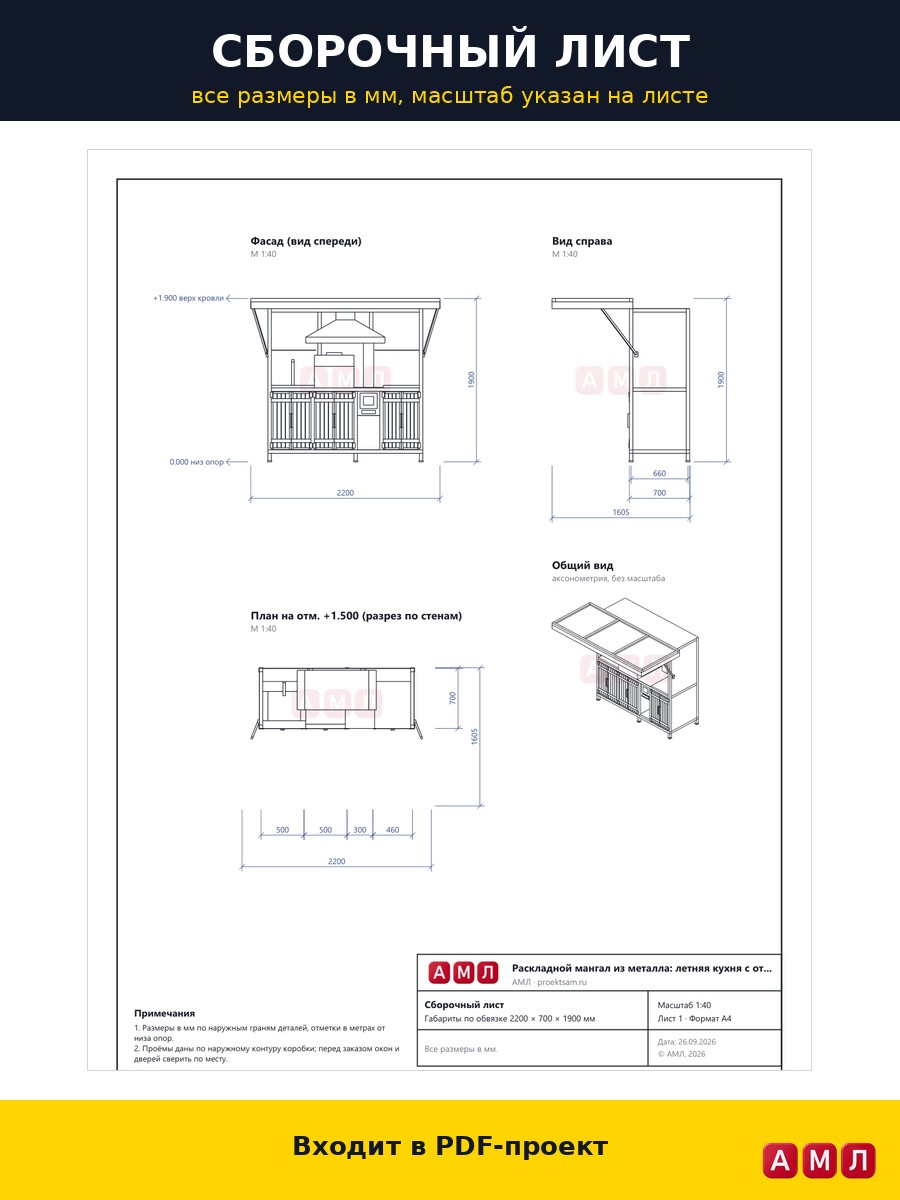

• Профессиональный сборочный чертёж раскладного мангала в премиум-стиле (чистые чертежи без текстовых примечаний - только номера деталей и размеры).
• Деталировка всех деталей с размерами в мм (листы, планки, ножки, крепления, решётка).
• Карта раскроя листового материала для оптимизации расхода (варианты для нержавейки и черной стали).

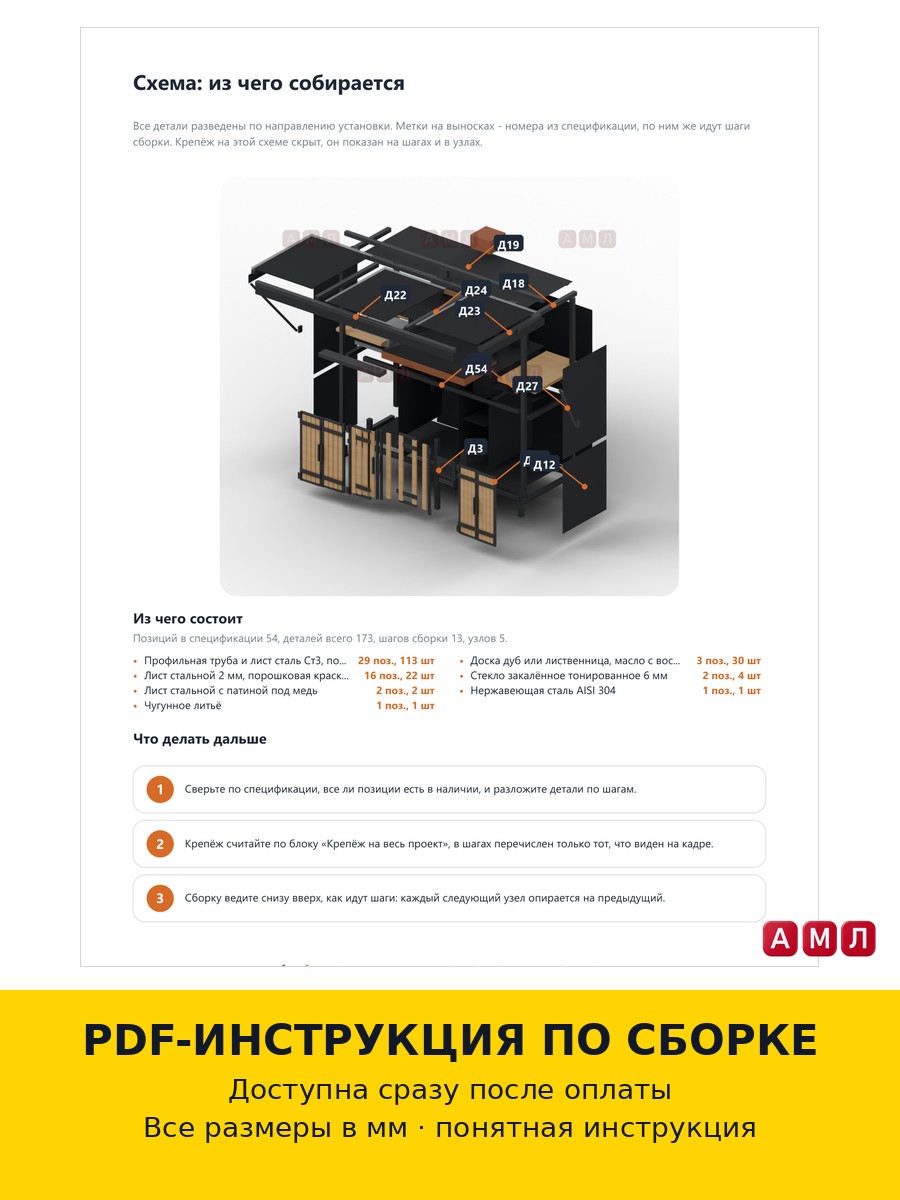

• Взрыв-схема сборки и узлы/соединения с обозначением сварочных швов и креплений.
• Таблица крепежа и фурнитуры (наименования, размеры, количество).
• Ведомость материалов с ориентировочной массой и стоимостью комплектующих.
• Перечень необходимых инструментов и рекомендуемые параметры (углошлифовальная машина, дрель, набор ключей, точность измерений).
• Пошаговая сборка: от первой детали до финальной проверки и испытания на углях, включая советы по безопасности и уходу.

Что получит покупатель

• Мгновенная отправка PDF-файла после оплаты - вы получаете цифровой готовый материал, а не физический мангал.
• PDF-инструкция по сборке со всеми размерами в мм и профессиональным сборочным чертежом.
• Постер-инфографика на одном листе - наглядная схема сборки и ключевые размеры для быстрого ознакомления.
• Карта раскроя, ведомость материалов и таблица крепежа - готово для заказа у поставщика или в мастерской.
• Узлы и соединения, взрыв-схема и деталировка, чтобы изготовить мангал своими руками или передать сборку специалистам.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
