Премиум проект чертеж садовые качели кокон на металлической подставке

Профессиональный цифровой комплект - подробная PDF-инструкция и готовый сборочный чертёж для изготовления садовых качелей «кокон» на металлической подставке на 2 места.

Габариты: 1800 × 1200 × 1800 мм.

Это двухместные подвесные садовые качели-кокон с дугообразной стальной подставкой и плетёным стальным сиденьем, рассчитанные для уличного и дачного отдыха. По чертежу вы получите конструкцию с местом для двуспальной мягкой подушки и двумя подголовниками, фиксация сиденья - цепями на рым-болтах к дуговой опоре; изделие подходит для установки на газоне, террасе или в саду.

Чертежи и инструкции подготовлены для изготовления из стальной трубчатой подставки (прямошовная труба ø48-60 мм рекомендованная), плетёной стальной сетки или сварной корзины для сиденья и текстильной двуспальной подушки. В комплекте указаны типовые размеры (в PDF - полная деталировка в мм): общая длина дуги, высота опоры, габариты сиденья для двух человек, рекомендуемая длина цепей и расстояния крепления. PDF-инструкция включает деталировку с размерами в мм, таблицу крепежа, перечень инструментов и пошаговую последовательность сборки, чтобы вы могли купить или изготовить садовые качели кокон на металлической подставке на 2 места недорого своими руками или заказать в мастерской.

Что внутри PDF-инструкции

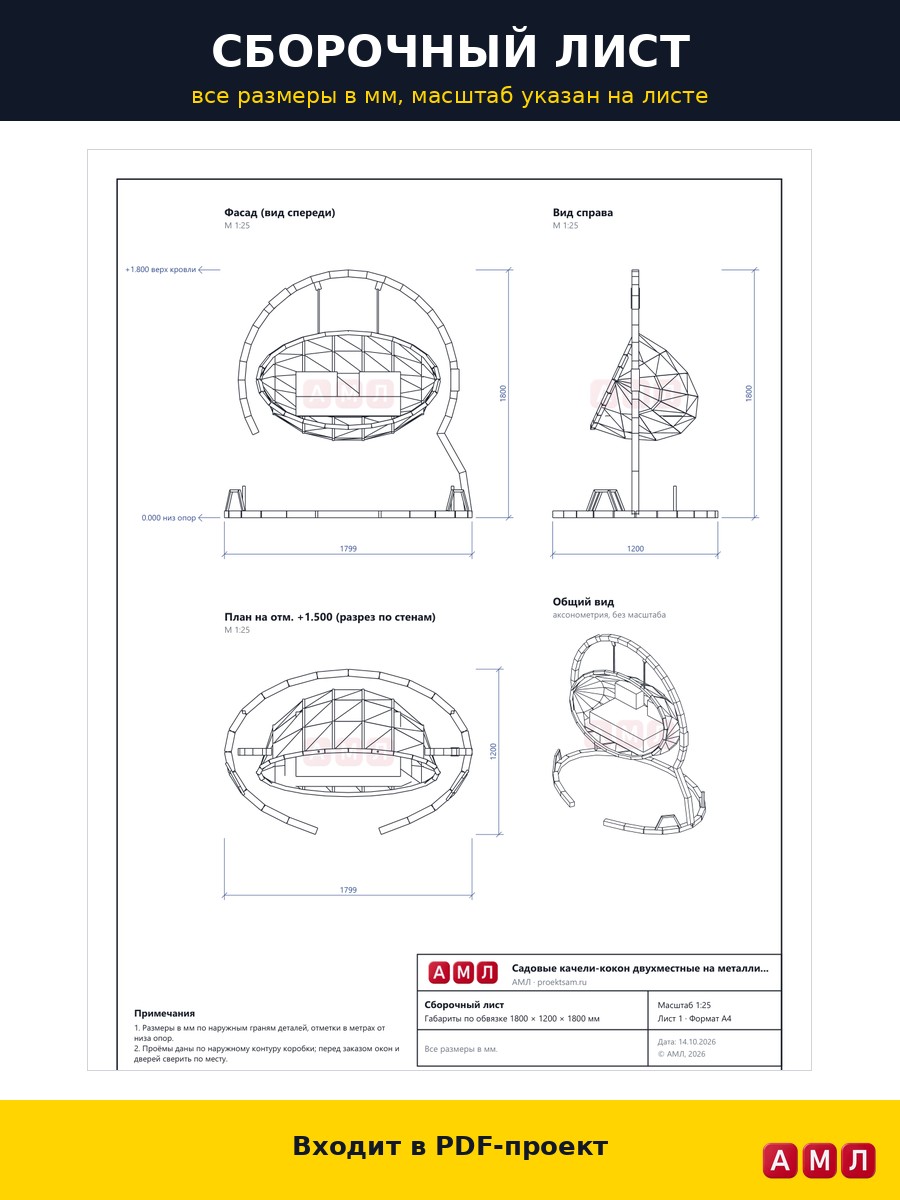

• Премиум-сборочный чертёж в чистом стиле (без лишних надписей, только номера деталей и размеры в мм).
• Деталировка всех деталей с размерами в мм: дуги опоры, поперечины, кронштейны, корпус-кокон, основание подушки.
• Узел подвеса на рым-болтах с цепью - чертёж и расчёт усилий, рекомендации по подбору цепи и рым-болтов.

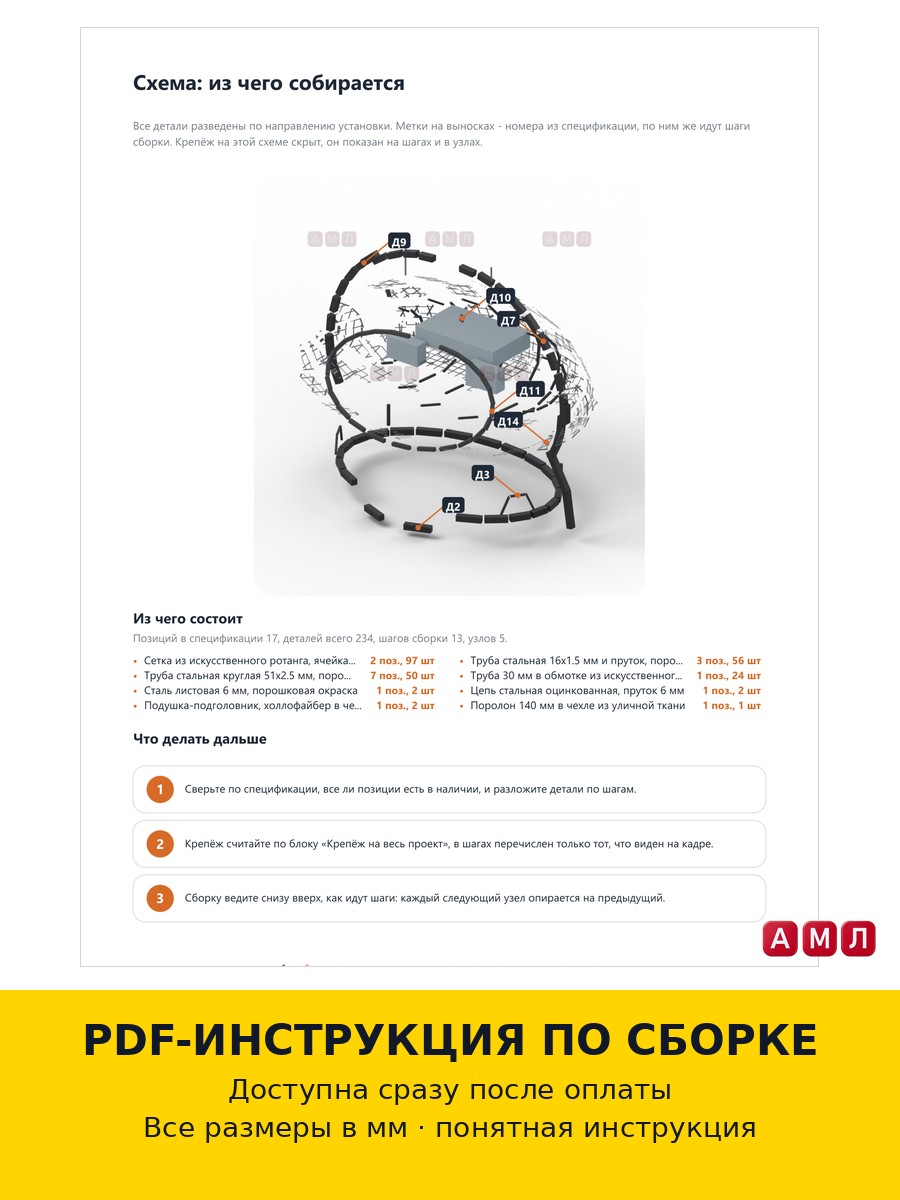

• Взрыв-схема сборки - порядок и сопряжения деталей для сборки в мастерской или на участке.
• Таблица крепежа и фурнитуры: типы болтов, гаек, шайб, шплинтов и пластин с номерами и рекомендованными характеристиками.
• Перечень необходимых инструментов и расходных материалов (сварика/электроды, болты, смазка, лак/порошковая покраска).
• Пошаговая сборка от первой детали до финальной проверки устойчивости и безопасности.
•

• Что получит покупатель

• Моментальная отправка PDF-файла после оплаты - вы получаете цифровой товар, а не готовые качели.
• Профессиональные чертежи садовых качелей кокон на металлической подставке на 2 места в формате PDF: чистые чертежи с номерами деталей и размерами в мм.
• Полная PDF-инструкция по сборке: подробные шаги, взрыв-схема сборки, узел подвеса на рым-болтах с цепью, требования устойчивости и безопасности.
• Деталировка и таблица крепежа, чтобы можно было заказать материалы или изготовить конструкцию в мастерской без доработок.
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
