Премиум проект чертеж садовые качели-лавка с навесом

Премиум-чертёж и подробная PDF-инструкция для изготовления садовой качели-лавки с навесом и металлическим каркасом - готовый сборочный чертёж, позволяющий изготовить подвесную лавку на 2 человека по профессиональным размерам.

Габариты: 2200 × 1400 × 2300 мм.

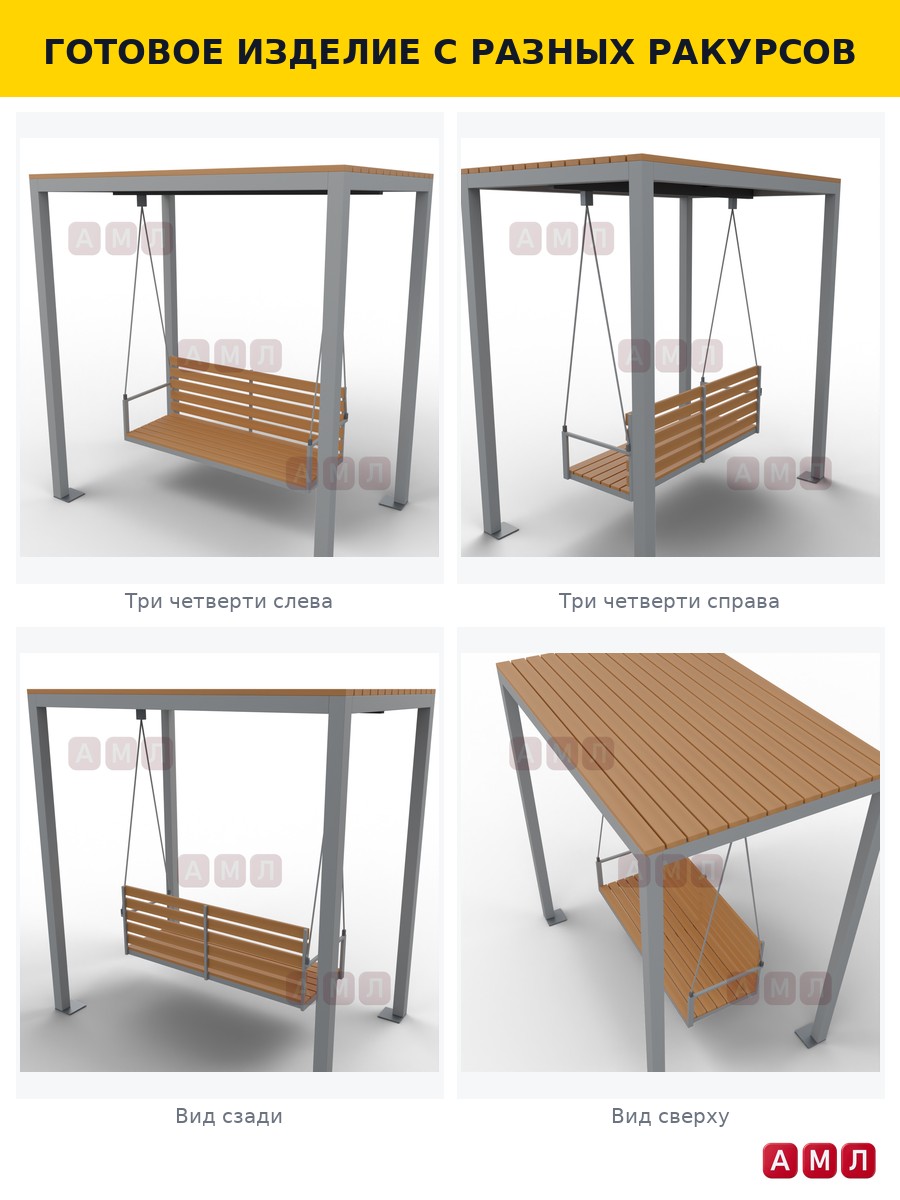

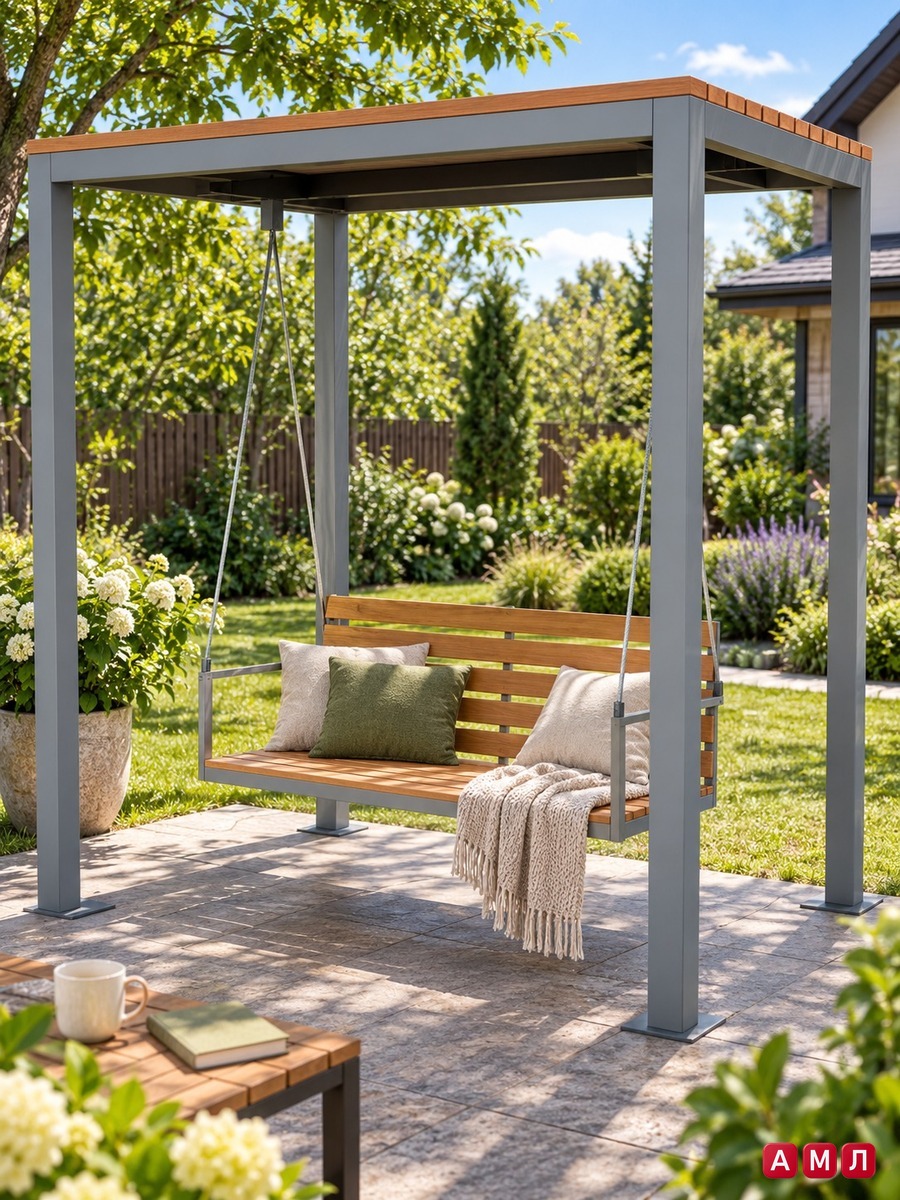

Эта садовая качеля-лавка с навесом и металлическим каркасом разработана в современном минималистичном стиле для установки на участке, в саду или на террасе. Конструкция представляет собой прямоугольный стальной каркас с деревянными ламелями сиденья и спинки, подвешенную на цепях к перекладине с верхним навесом; рассчитана на эксплуатацию в уличных условиях и выдерживает 2-3 человека. В описании учтены требования устойчивости и безопасности: углы А-опор, точки крепления к земле/бетону и нормы крепления подвеса на рым-болтах с цепью.

Чертёж и инструкция подготовлены для изготовления из стали (стальной профиль/труба) и деревянных ламелей (доска/сосна, лиственница, твердые породы по выбору). В комплекте цифровых материалов - деталировка всех деталей с размерами в мм, таблица крепежа и фурнитуры, взрыв-схема сборки и постер-инфографика. PDF содержит полные размеры (габариты лавки, расстояния между точками подвеса, длины ламелей и секций каркаса), перечень инструментов и последовательность сборки для самостоятельного изготовления или передачи в мастерскую.

Что внутри PDF-инструкции

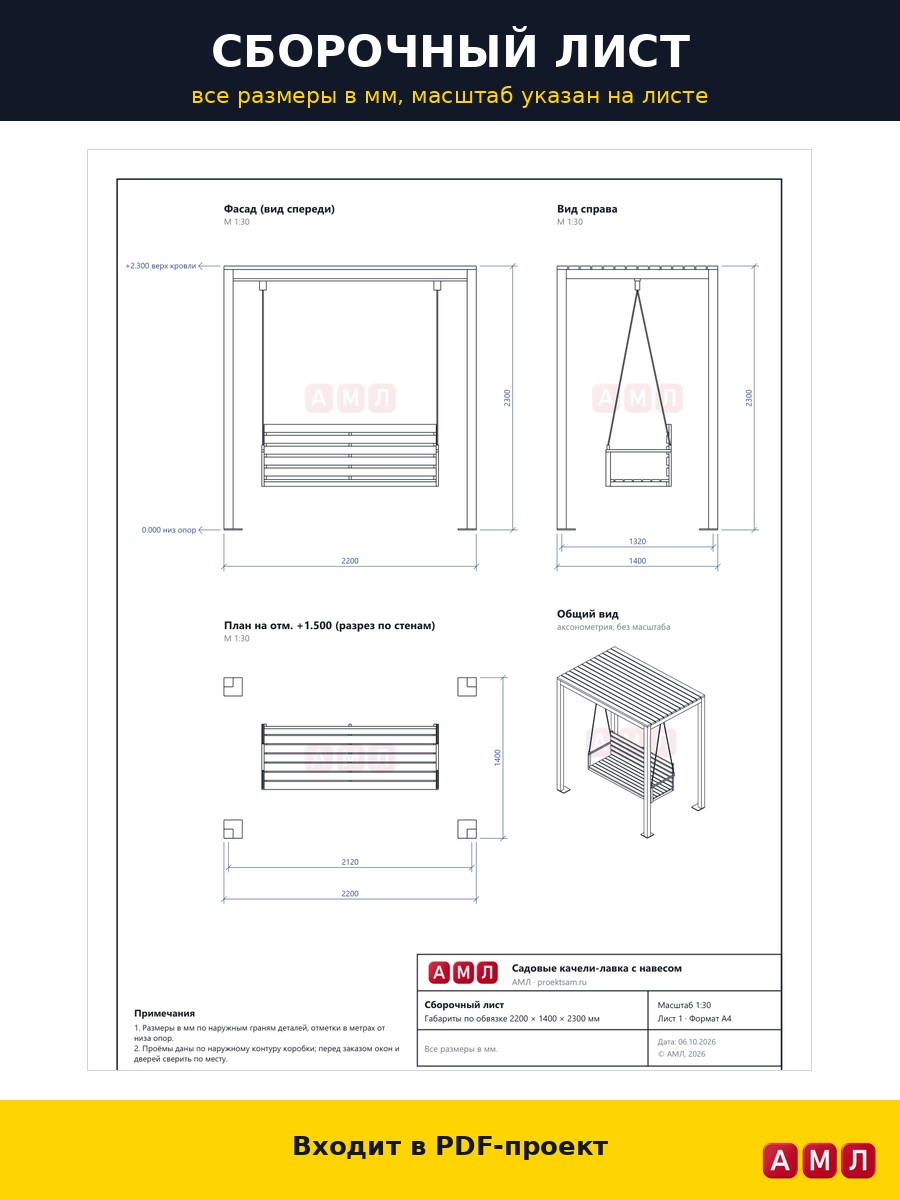

• Профессиональный сборочный чертёж в чистом премиум-стиле - без лишних надписей, только номера деталей и размеры в мм.
• Деталировка всех деталей с размерами в мм: профильные элементы каркаса, ламели сиденья и спинки, перекладина навеса, опоры А-формы.
• Узел подвеса на рым-болтах с цепью - схема и расчёт прочности, рекомендации по выбору диаметра цепи и рымов.

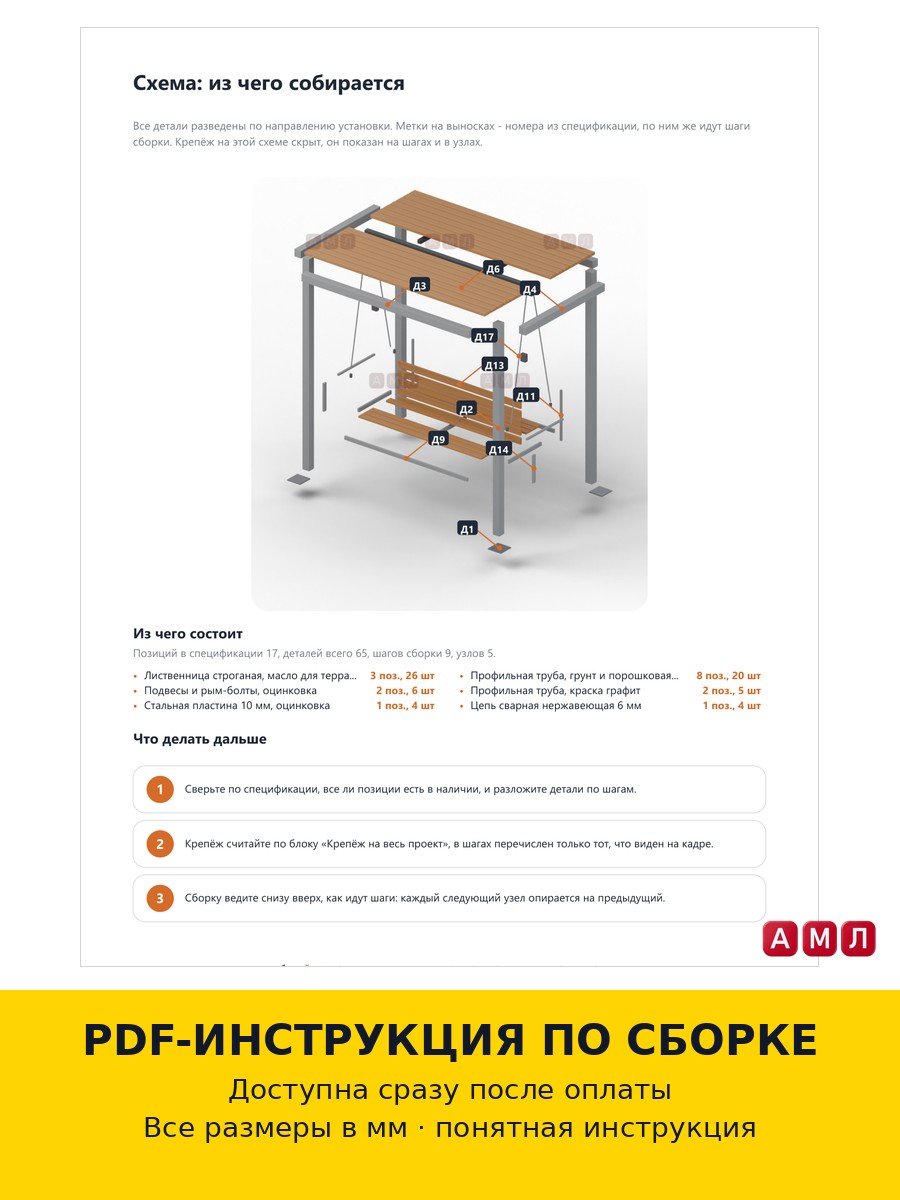

• Взрыв-схема сборки с нумерацией деталей для быстрой сборки в мастерской или своими руками.
• Таблица крепежа и фурнитуры: болты, гайки, шайбы, хомуты, металлические петли и элементы анкерного крепления для бетона.
• Перечень необходимых инструментов и материалов (металл, древесина, покрытия, антикоррозийная обработка).
• Пошаговая последовательность сборки - от подготовки деталей до финальной проверки устойчивости и безопасности.
•

• Что получит покупатель

• Мгновенная отправка PDF-инструкции по оплате - файл для скачивания (это цифровой товар, не физическое изделие).
• Полный комплект чертежей и схем: сборочный чертёж, деталировка с размерами в мм, взрыв-схема и узлы соединений.
• Пошаговая PDF-инструкция по сборке садовой качели-лавки с навесом и металлическим каркасом - готова к использованию в мастерской или для самостоятельного изготовления.
• Таблица крепежа и список инструментов - подойдёт для заказа комплектующих (купить комплектующие для садовых качелей лавки с навесом металл) и расчёта стоимости.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
