Премиум проект чертеж Съемник наружного ШРУСа универсальный гранат автомобиля

Премиум цифровой набор чертежей и подробная PDF-инструкция для изготовления "Съемника ШРУСа универсального" - готовый сборочный чертёж и вся техническая документация, чтобы самостоятельно сделать инструмент в мастерской или заказать по чертежу.

Габариты: 180 × 120 × 360 мм.

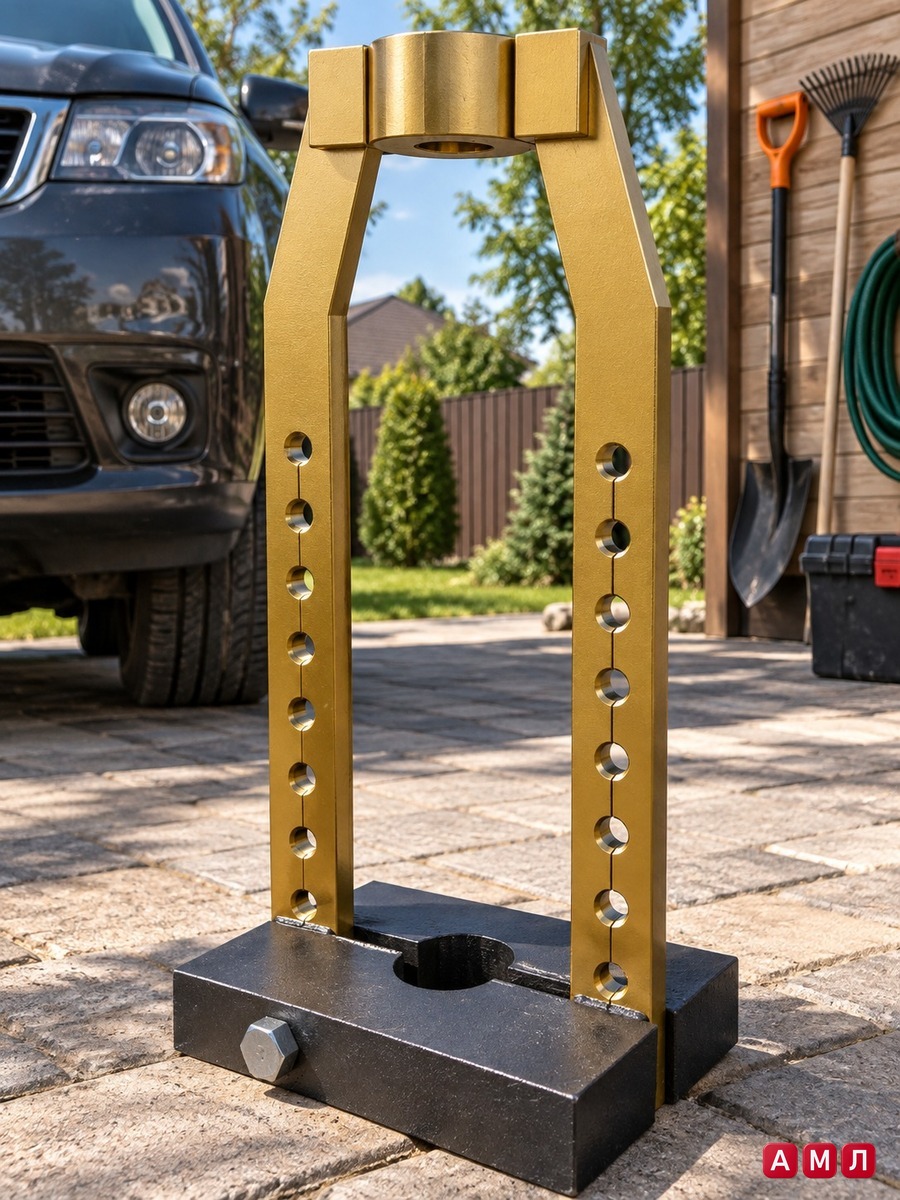

Этот универсальный съемник ШРУСа рассчитан на ремонт приводов легковых автомобилей, подойдет для гаража, автосервиса или бытовой мастерской. По чертежам можно изготовить съемник для демонтажа гранат на большинстве моделей - от классических "тазиков" до кроссоверов. Конструкция предполагает телескопическую или модульную сборку для разных наружных и внутренних гранат.

Чертежи и инструкция описывают используемые материалы (детали из стали 20Х/45, болты класса прочности 8.8/10.9, втулки из бронзы или сталь с антикор покрытием), точные размеры основных узлов (основная вилка, планка натяга, упорный винт) и варианты размеров под разные диаметры ШРУСа. В PDF-инструкции вы найдете деталировку с размерами в мм, карту раскроя листовой стали, перечень крепежа и материалов, список инструментов и пошаговую последовательность сборки с контрольными проверками силы натяга и безопасности.

Что внутри PDF-инструкции

• Профессиональный сборочный чертёж съемника ШРУСа универсального (чистый премиум-стиль: только номера деталей и размеры в мм).
• Деталировка всех деталей с размерами в мм и допусками.
• Карта раскроя листа и рекомендации по выбору толщин металла.
• Таблица крепежа и фурнитуры (номенклатура, типоразмеры, количество).
• Ведомость материалов (сталь, покрытия, втулки) и приблизительная себестоимость.
• Узлы и соединения: чертежи и пояснения по сварке/сборке, отверстия и резьбы.

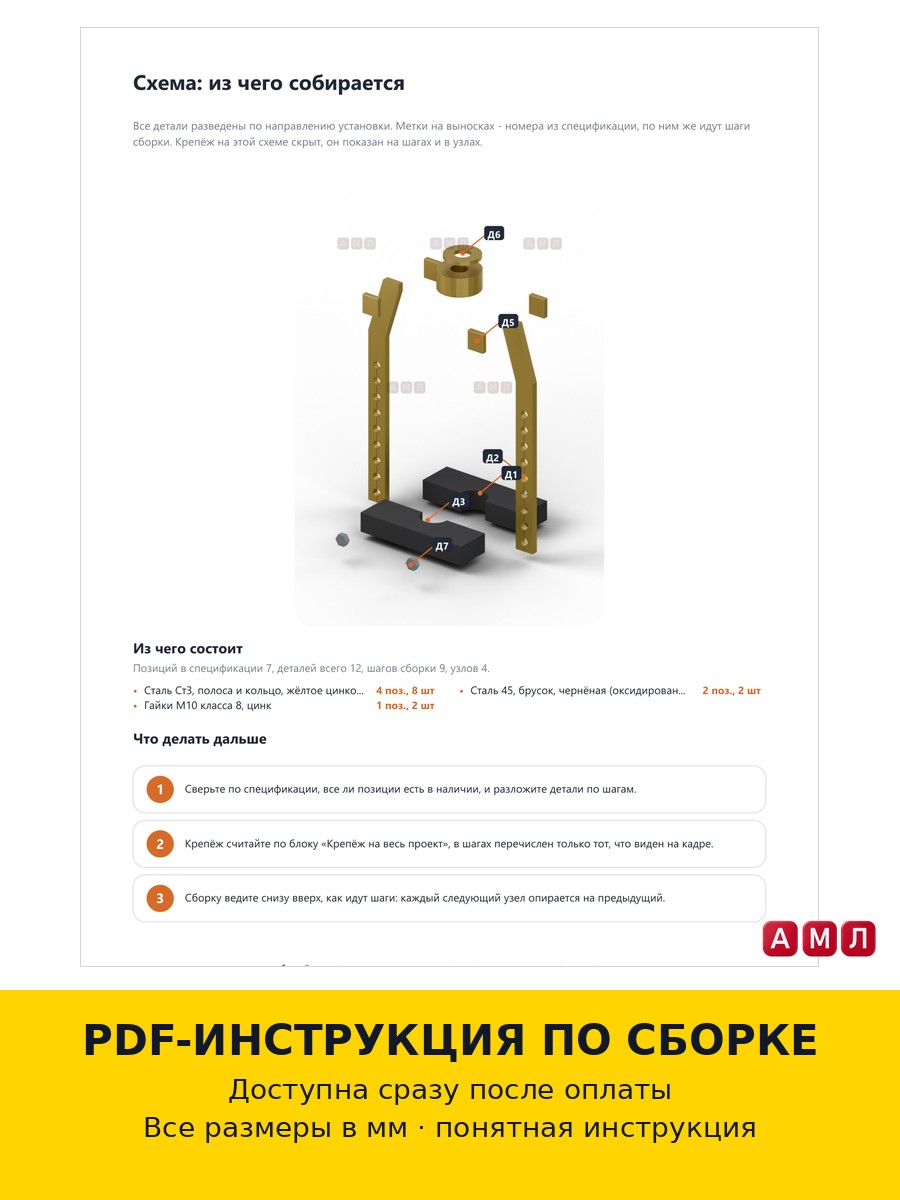

• Взрыв-схема сборки с нумерацией деталей.
• Пошаговая сборка от первой детали до финальной проверки с контрольными размерами и советами по эксплуатации.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами в мм - подробная и годная для изготовления в мастерской.
• Профессиональный сборочный чертёж и деталировка в премиум-стиле (без лишних надписей, только номера деталей и размеры).
• Карту раскроя, ведомость материалов и таблицу крепежа для заказа или подготовки заготовок.
• Взрыв-схему, узлы и пошаговую сборку - готовые рабочие инструкции для сварщика/слесаря.
• Постер-инфографику на одном листе - удобный лист для стены мастерской.
• Мгновенная отправка PDF сразу после оплаты - цифровой товар, покупатель получает файл, а не физический съемник.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
