Премиум проект чертеж Шумоизоляционный кожух-шкаф для генератора и компрессора 1,6x0,55 м

Премиум проект чертеж Шумоизоляционный кожух-шкаф для генератора и компрессора 1,6x0,55 м, габариты изделия: ширина 1600 мм, глубина 550 мм, высота 1000 мм (1,6×0,55×1 м) - готовый сборочный чертеж и инструкция для изготовления своими руками или в мастерской.

Размеры:
в метрах: 1.6х0.55х1м
в сантиметрах: 160х55х100см
в миллиметрах: 1600х550х1000мм

Это готовый проект шумоглушителя-шкафа, предназначен для установки в гараже, котельной, подсобном помещении или на площадке под навесом, где требуется снизить уровень шума от бензогенератора или компрессора. Конструкция рассчитана на сборку из пиломатериала и облицовочных панелей с применением звукоизоляционных материалов и вентиляционных решеток, указан метод прокладки кабелей и мест для демпфирующих вставок.

PDF-инструкция объёмом 39 страниц содержит подробную деталировку с размерами в мм, карту раскроя пиломатериала, ведомость материалов и таблицу крепежа. В инструкции: пошаговая сборка по 11 шагам с фото каждого этапа, узлы и соединения крупным планом, взрыв-схема сборки, перечень инструментов и расчёт крепежа на весь проект. По чертежам вы получите точный комплект размеров для изготовления шумоизоляционного кожуха-шкафа 1600x550 мм.

Что внутри PDF-инструкции

• премиум-постер-инфографика на одном листе с общей схемой и размерами;

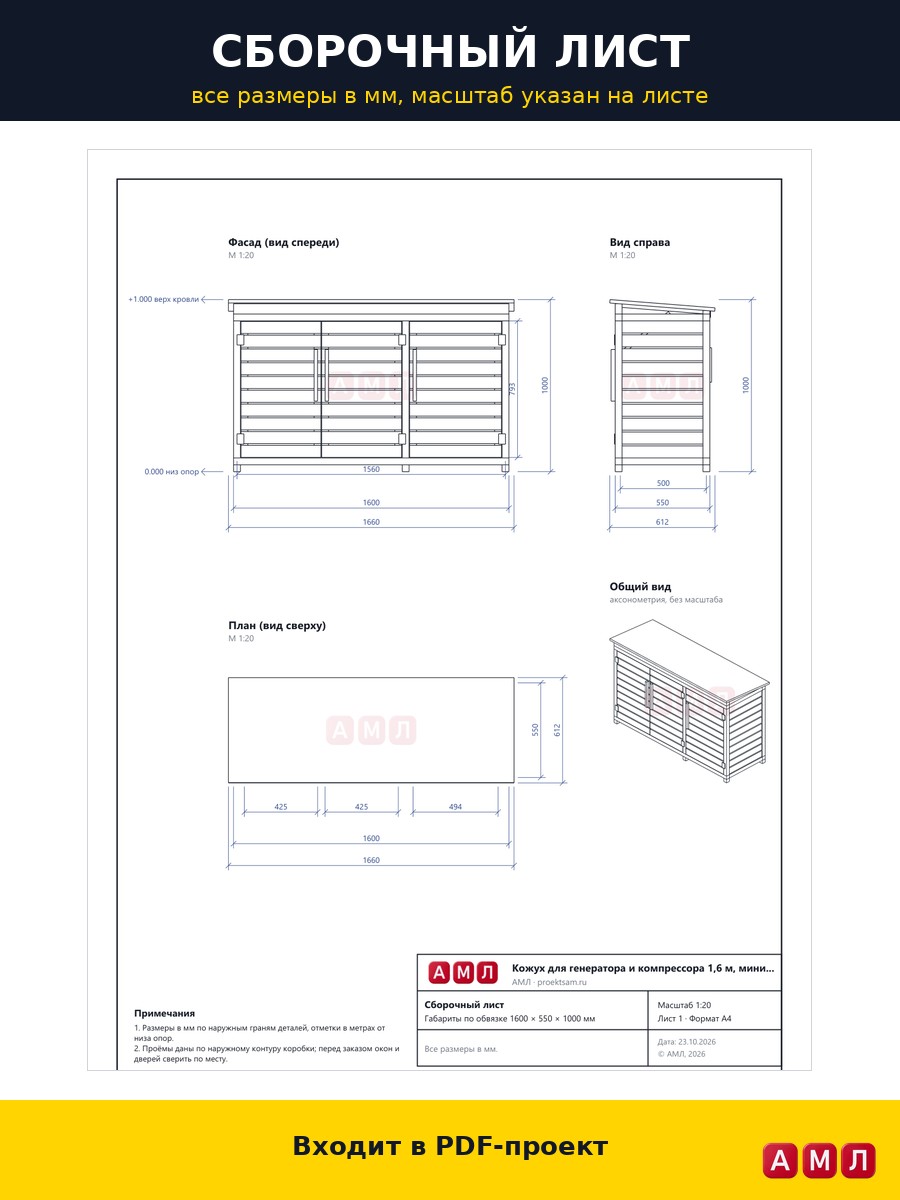

• сборочный чертеж изделия в чистом стиле, только номера деталей и размеры;
• деталировка всех деталей с размерами в мм и отметками по раскрою;
• карта раскроя пиломатериала и список оптимизации отходов;
• таблица крепежа и фурнитуры с точными позициями и количеством;
• перечень необходимых инструментов и материалов для шумоизоляции;

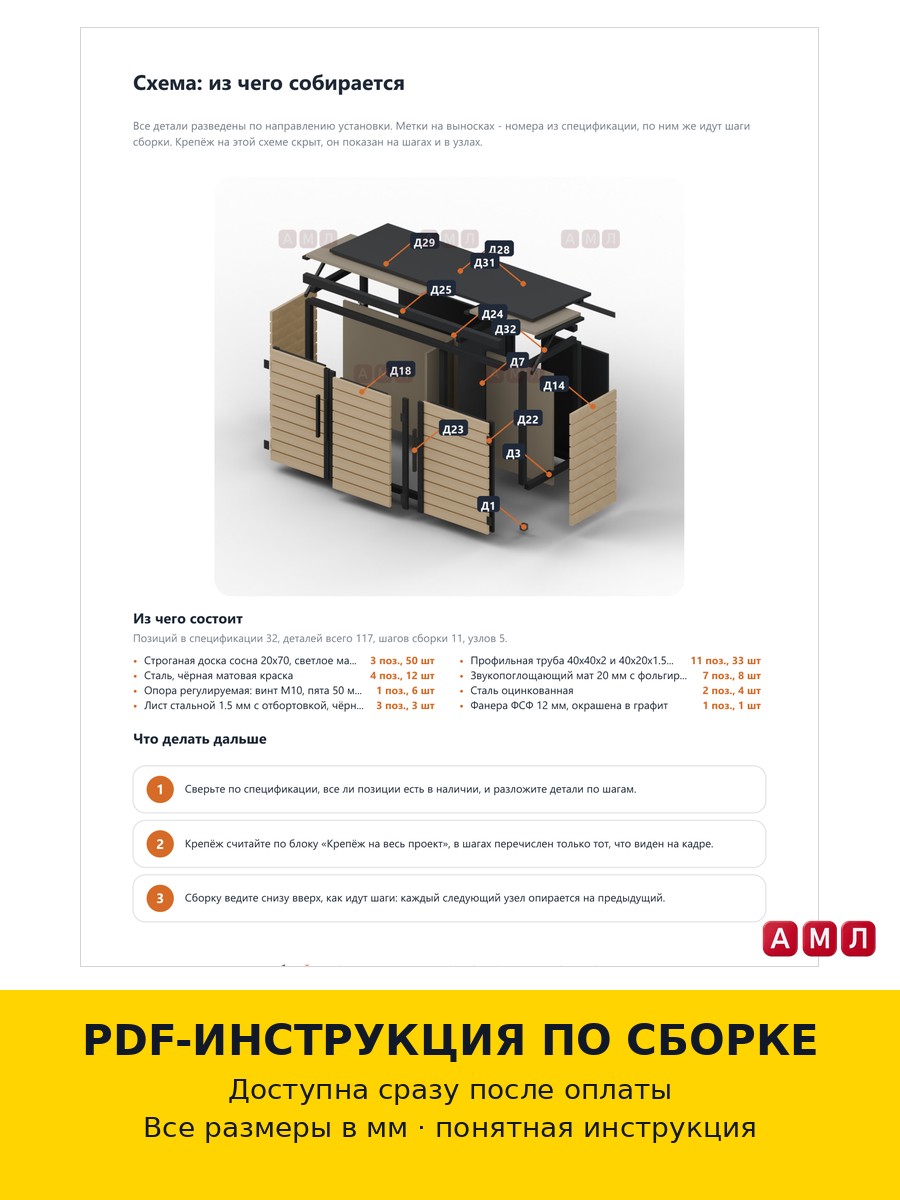

• узлы крепления и соединения крупным планом, взрыв-схема сборки;
• пошаговая сборка от первой детали до финальной проверки, 11 шагов с фото и подсказками.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и профессиональными чертежами, готовыми к печати;
• премиум-чертеж изделия дл



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
