Премиум проект чертеж Снежная горка трансформер с раскладной лестницей

Премиум проект чертеж Снежная горка трансформер с раскладной лестницей, габариты: ширина 1000 мм, глубина 3200 мм, высота 1800 мм (1×3,2×1,8 м) - готовый сборочный чертеж и пошаговая инструкция для изготовления своими руками.

Размеры:
в метрах: 1х3.2х1.8м
в сантиметрах: 100х320х180см
в миллиметрах: 1000х3200х1800мм

Это детская снежная горка трансформер с раскладной лестницей, рассчитанная для установки во дворе, на даче или в детском саду. Конструкция рассчитана на уличную эксплуатацию, собирается из обрезной пиломатериала и мебельного клея с использованием стандартного крепежа, возможна доработка под покраску или антисептирование. В PDF-инструкции вы получите все размеры в мм, карту раскроя пиломатериала, ведомость материалов и расчёт крепежа для полной сборки проекта.

Инструкция подходит как для самостоятельной сборки, так и для передачи в мастерскую: в файле 37 страниц, 9 шагов сборки с фото на каждом шаге, подробные узлы соединений и крупные планы креплений, постер-инфографика на одном листе и ссылка на 3D-модель в браузере. Указаны список закупки, перечень инструментов и проверочные точки перед эксплуатацией, что упрощает установку и обслуживание горки.

Что внутри PDF-инструкции

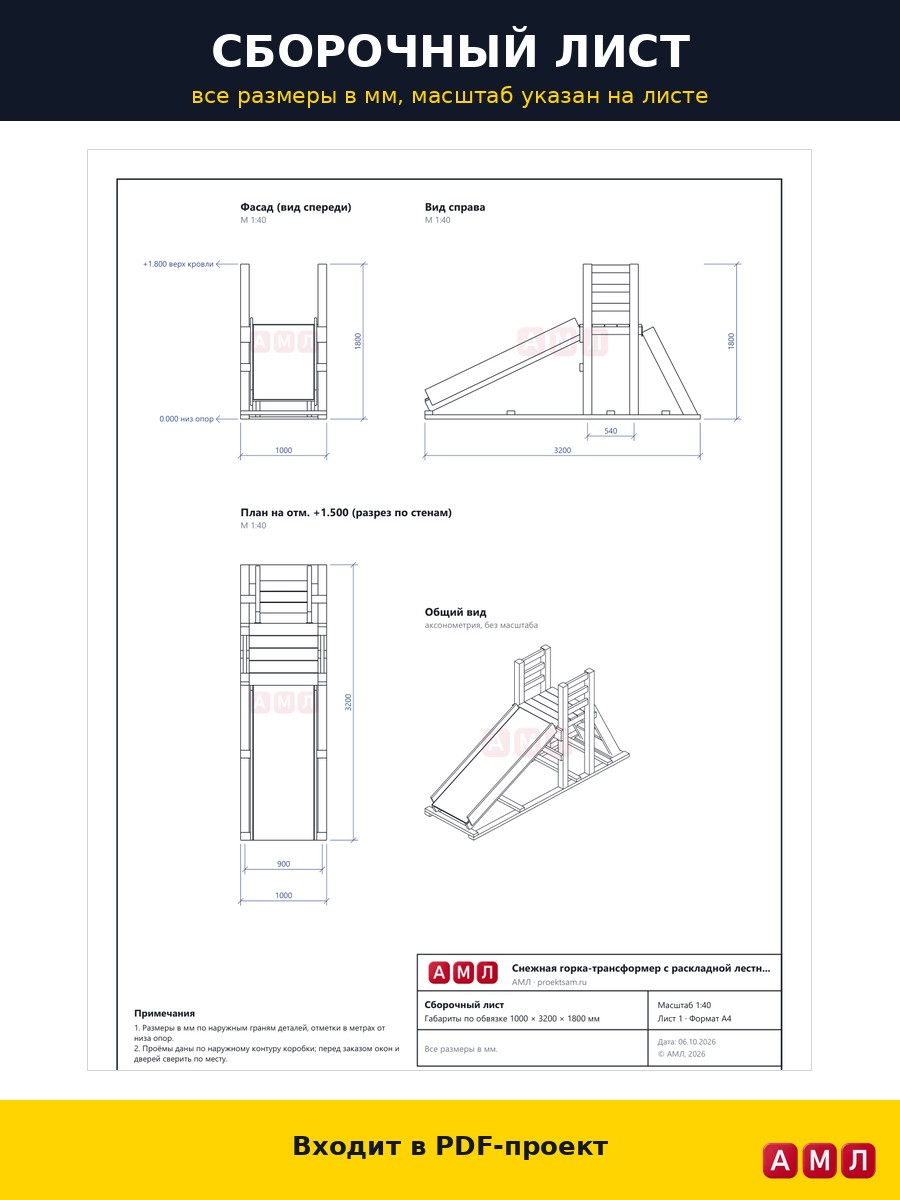

• профессиональный сборочный чертёж формата A3 без лишних надписей, только номера деталей и размеры
• деталировка всех деталей с размерами в мм и номерами для маркировки
• карта раскроя пиломатериала с оптимизацией и списком отходов
• таблица крепежа и фурнитуры, расчёт расхода на весь проект

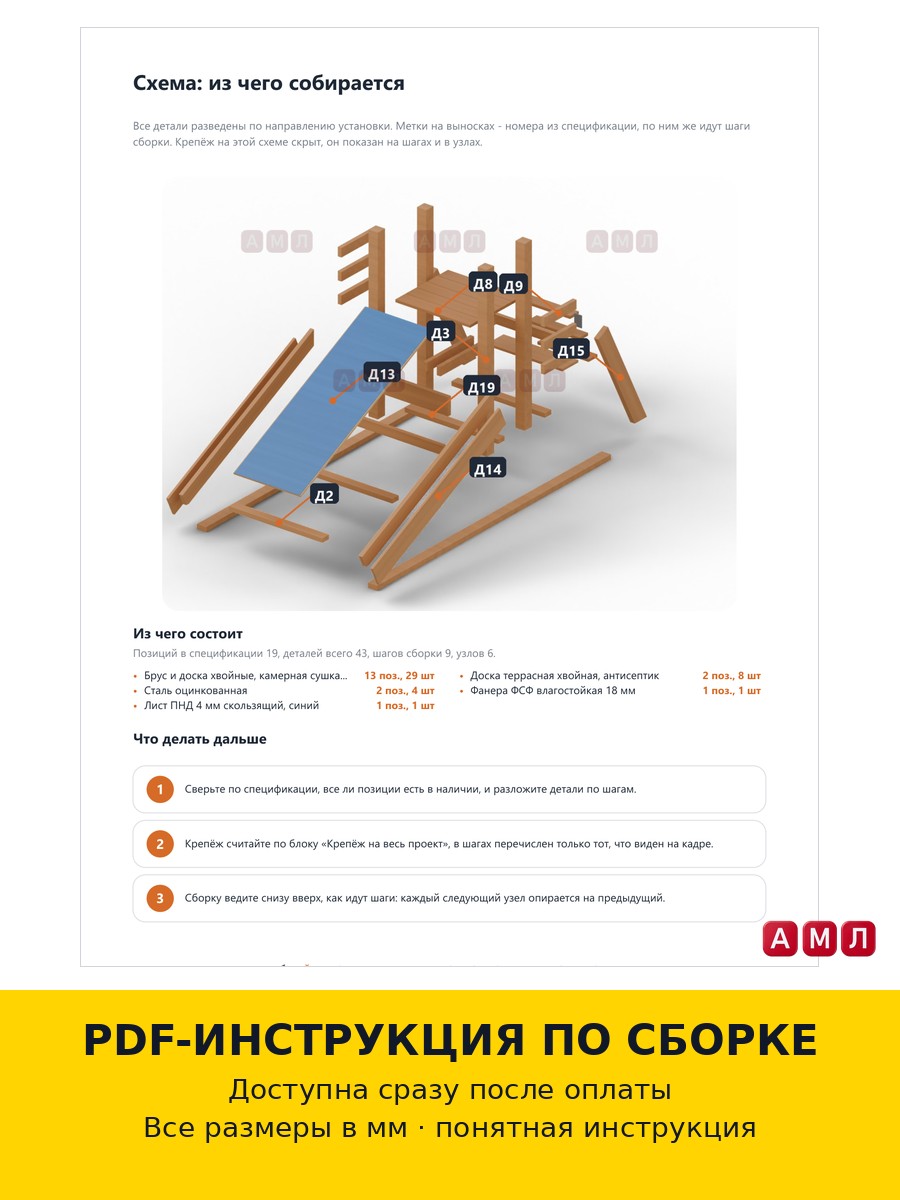

• узлы и соединения крупным планом, взрыв-схема сборки
• пошаговая сборка из 9 шагов с фото и подсказками, проверочные точки и советы по хранению
• постер-инфографика на одном листе для быстрой ориентации при сборке

Что получит покупатель

• мгновенная отправка PDF-файла после оплаты, цифровой товар - не физическое изделие
• полный комплект премиум-чертежей: сборочный чертёж A3, деталировка с размерами в мм, ведомость материалов
• карта



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
