Премиум проект чертеж спортивная площадка для силовых тренировок на улице тренажер

Премиум‑цифровой комплект - готовая конструкция «спортивная площадка» с профессиональным сборочным чертежом и подробной PDF‑инструкцией для самостоятельного изготовления или заказа в мастерской.

Габариты: 1600 × 1400 × 2300 мм.

Этот проект подходит для дворовых и частных участков, школ и детсадов, а также для установки под ключ на спортивных территориях. В чертеже предусмотрены варианты покрытия (резиновое модульное покрытие или бетонное основание с размерами и нормативами), стандартные габариты.

Материалы: стальной профиль и трубы для каркаса, листовой металл для крепежных пластин, древесно‑плитные или композитные элементы для скамеек и лавочек, резиновые модульные плитки или бетонное основание по выбору. Размеры проекта приведены в мм. PDF‑файл содержит деталировку с размерами в мм, карту раскроя, ведомость материалов, таблицу крепежа и точную пошаговую последовательность сборки - от фундамента до финальной проверки.

Что внутри PDF‑инструкции

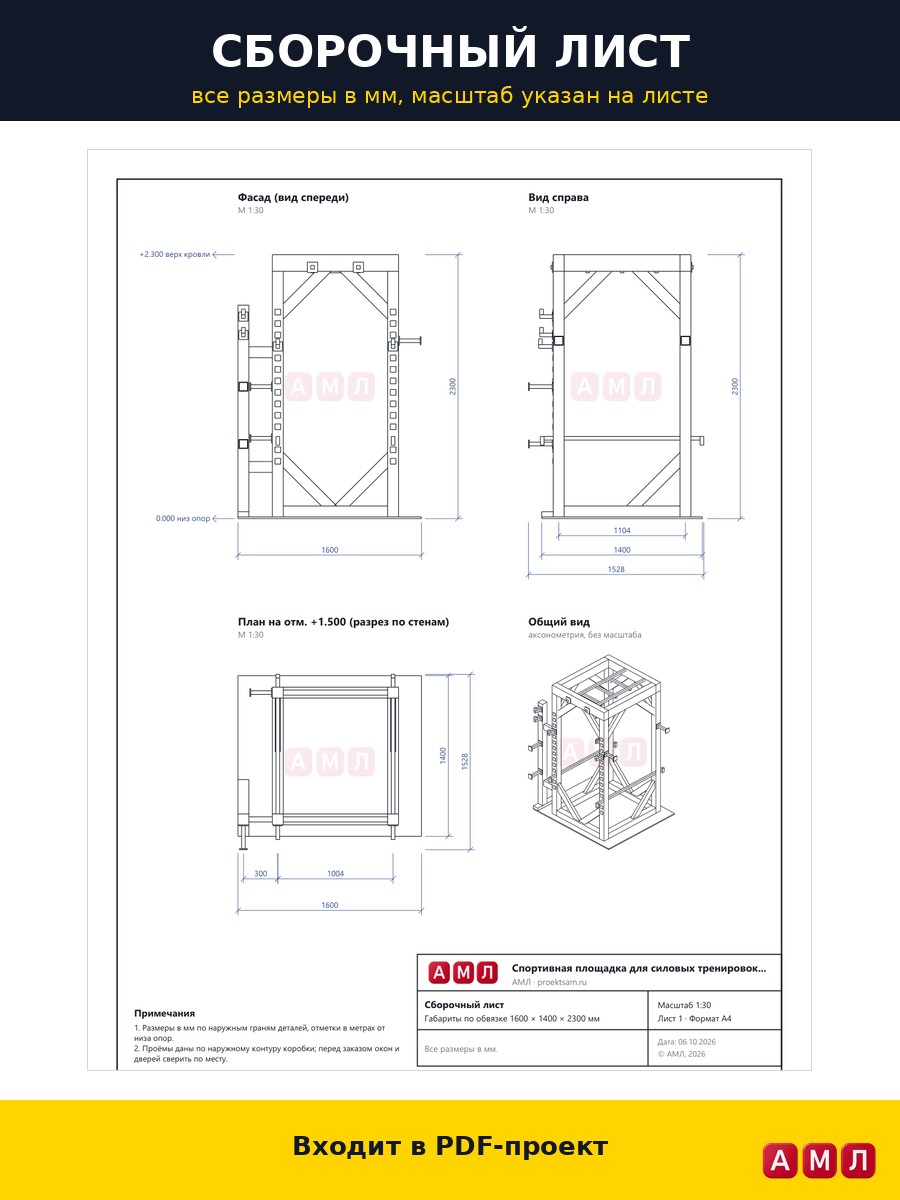

• Профессиональный сборочный чертёж площадки в премиум‑стиле (чистый вид: только номера деталей и размеры).
• Деталировка всех деталей с размерами в мм и отметками допусков.
• Карта раскроя листовых материалов и рекомендации по оптимизации расхода.

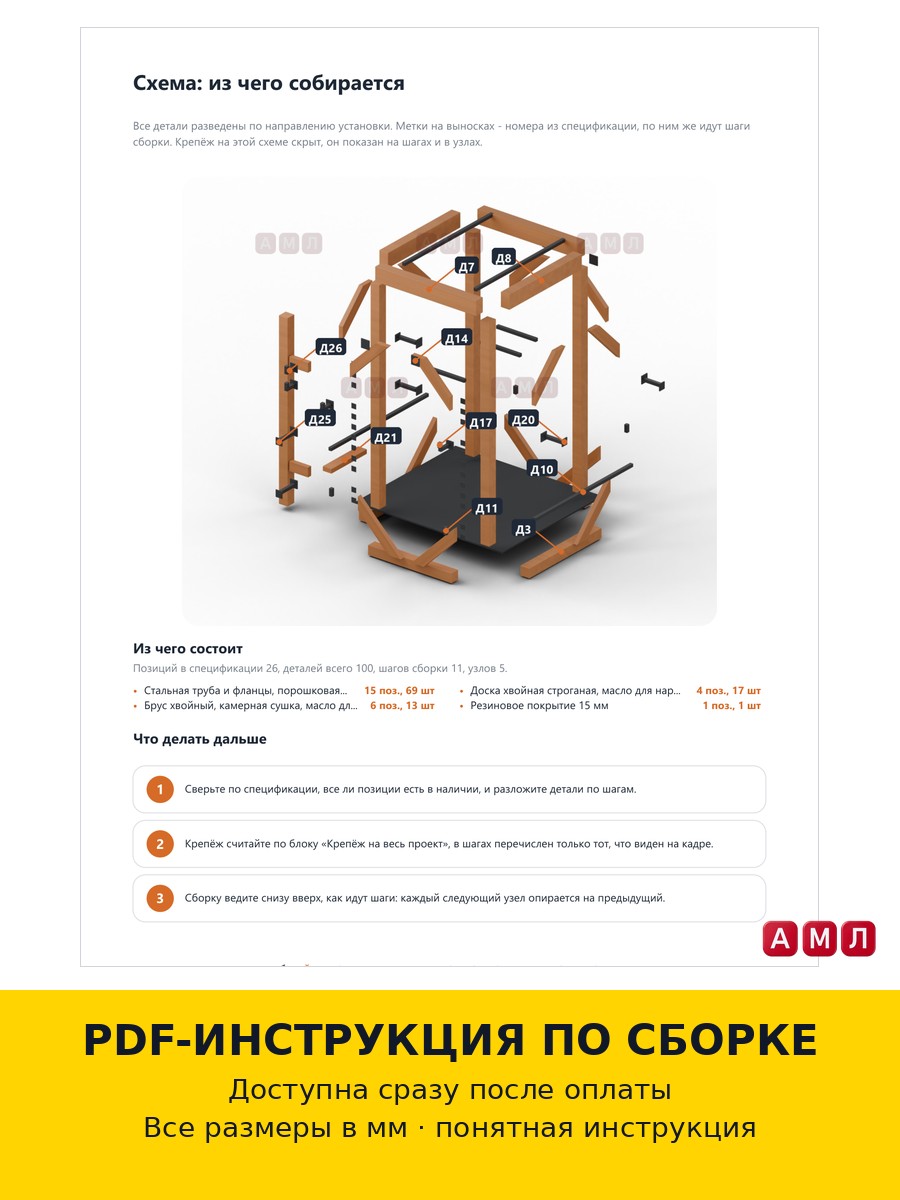

• Взрыв‑схема сборки и подробные узлы и соединения (узлы установки опор, крепления ограждения, монтаж ворот и корзин).
• Таблица крепежа и фурнитуры с артикулом и рекомендуемыми размерами болтов/шайб/гаек.
• Ведомость материалов с подсчётом массы и метража по позициям.
• Перечень необходимых инструментов и оборудования для самостоятельной установки и для выполнения в мастерской.
• Пошаговая сборка от первой вкопки/фундамента до финальной проверки (контроль уровней, разметка, проверка нормативов покрытия).
•

• Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами в мм и пошаговыми иллюстрациями.
• Профессиональный чертёж изделия в премиум‑стиле (только номера деталей и размеры) - готов к производству и выдаче в мастерскую.
• Карта раскроя, ведомость материалов и таблица крепежа - чтобы купить комплектующие и посчитать стоимость «спортивная площадка для двора цена».
• Постер‑инфографика для быстрой оценки проекта и предъявления при согласовании (школа, детсад, управление).
• Мгновенная отправка PDF после оплаты - цифровой товар, вы получаете файл, а не физическую площадку.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
