Премиум проект чертеж Стремянка-лестница 1.7 метра алюминиевая двухсторонняя 6 ступеней раскладная

Стремянка-лестница алюминиевая двухсторонняя 6 ступеней - раскладная A‑образная платформа с изолированными жёлтыми боковинами и площадкой для инструмента; в комплекте готовый профессиональный сборочный чертёж и подробная PDF‑инструкция для самостоятельного изготовления или передачи в мастерскую.

Габариты: 1200 × 650 × 1750 мм.

Идеально подходит для бытовых и профессиональных работ на высоте: уборка, монтаж, малярные и электромонтажные работы в доме, офисе или на складе. Чертёж рассчитан на двухстороннюю эксплуатацию (подъём с обеих сторон), устойчивую A‑конструкцию с фиксатором и противоскользящими опорами. Размеры, приведённые в инструкции, позволяют оценить габариты при хранении и транспортировке: высота в рабочем положении около 1,8 м (зависит от посадки ступеней), ширина опорной базы и глубина ступени - в детальной таблице размеров в мм.

Изделие проектируется из анодированного алюминиевого профиля для стоек и маршей, рифлёных алюминиевых ступеней и изолированных стеклопластиковых или покрытых композитом боковин (жёлтый цвет). PDF‑инструкция содержит полную деталировку с размерами в мм, карту раскроя профилей и листов, спецификацию крепежа и фурнитуры, пошаговую сборку и проверки безопасности перед эксплуатацией. По чертежу вы сможете изготовить реальную двухстороннюю стремянку‑лестницу 6 ступеней: от точного раскроя деталей до проверки соединений и установки площадки для инструмента.

Что внутри PDF-инструкции

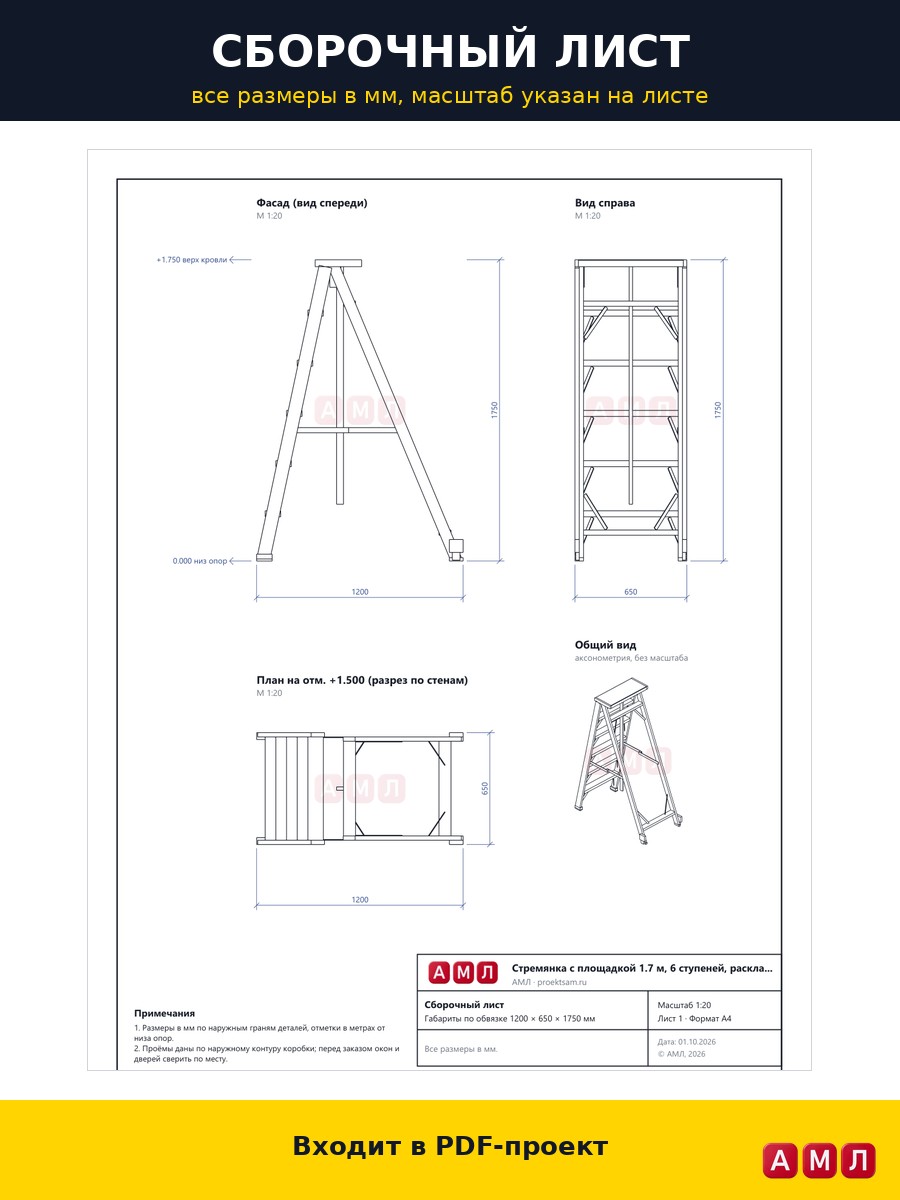

• Профессиональный сборочный чертёж в премиум‑стиле (чистые листы: только номера деталей и размеры) - общий вид, фронтальная и боковая проекции.
• Деталировка всех деталей с размерами в мм: стойки, марши, ступени, площадка, фиксатор, упоры.
• Карта раскроя профилей и листовых материалов для оптимального расхода.
• Таблица крепежа и фурнитуры с артикулами и рекомендуемыми размерами болтов/шайб/гаек.
• Ведомость материалов (BOM) с примерными весами и количеством элементов.

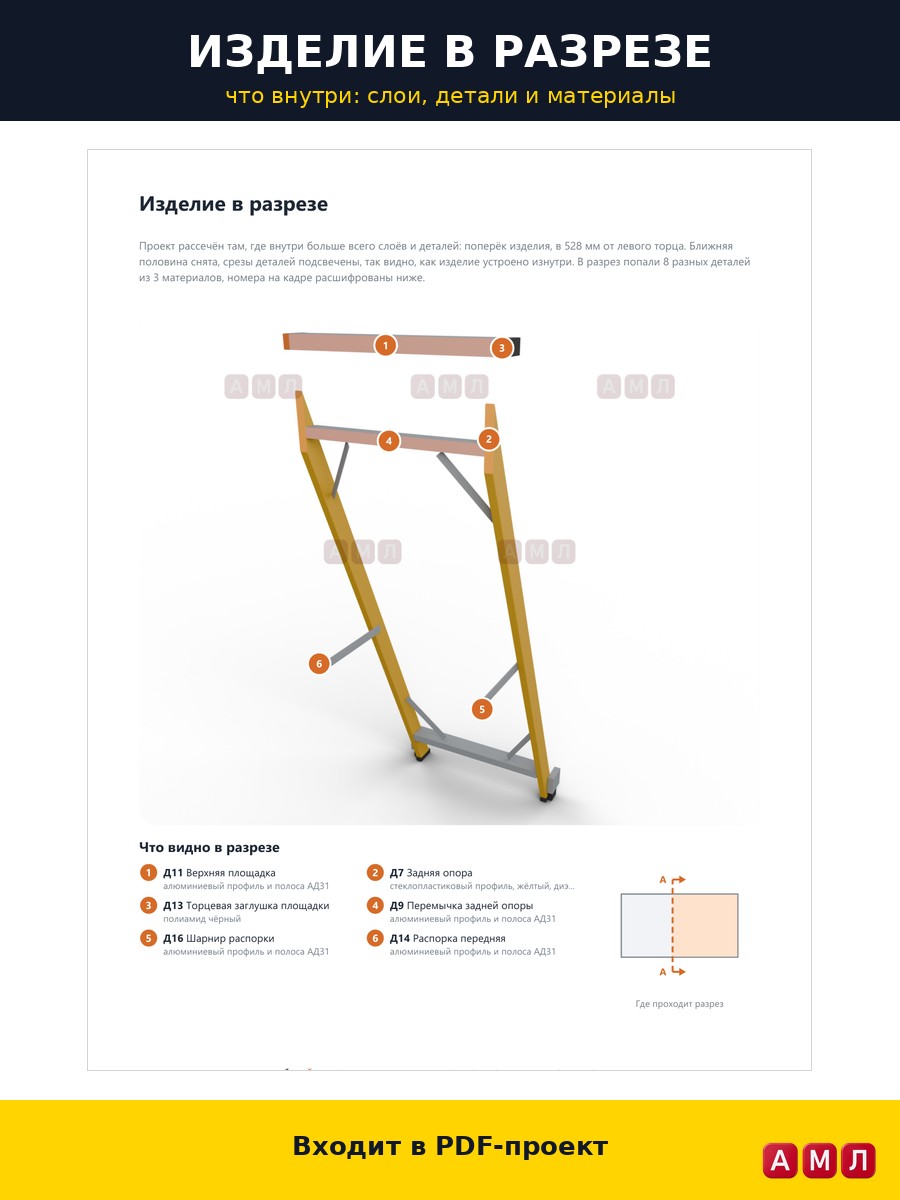

• Узлы и соединения в увеличенном виде: сварка/заклёпки/болтовые соединения, чертежи сопрягаемых деталей.

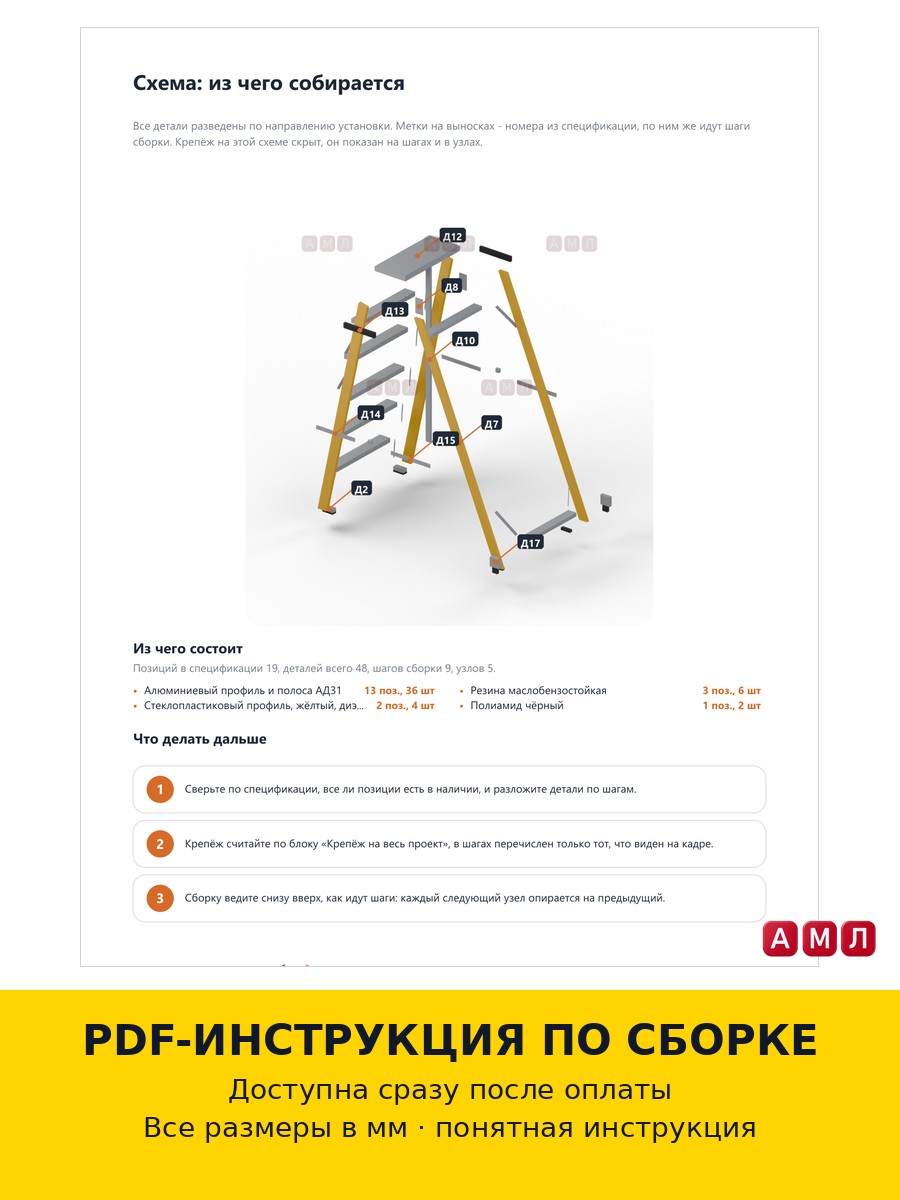

• Взрыв‑схема сборки с нумерацией деталей для быстрого ориентирования.
• Пошаговая PDF‑инструкция по сборке: от первой детали до финальной проверки устойчивости и безопасности.
•

• Что получит покупатель

• Мгновенная отправка PDF-файла после оплаты - цифровой товар, физического изделия не высылается.
• Премиум‑чертежи и постер‑инфографика на одном листе для быстрого просмотра основных размеров и узлов.
• Подробная деталировка с размерами в мм и карта раскроя - материал готов к изготовлению в мастерской или самостоятельно.
• Ведомость материалов и таблица крепежа для покупки комплектующих и оценки стоимости.
• Пошаговая инструкция по сборке, проверке и безопасной эксплуатации - пригодна как для частных пользователей, так и для профессионалов.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
