Премиум проект чертеж Тихий каркас для генератора

Премиум проект чертеж Тихий каркас для генератора, габариты 2000×2000×1000 мм (2×2×1 м) - готовый сборочный чертёж и подробная PDF-инструкция для изготовления акустического каркаса своими руками.

Размеры:
в метрах: 2х2х1м
в сантиметрах: 200х200х100см
в миллиметрах: 2000х2000х1000мм

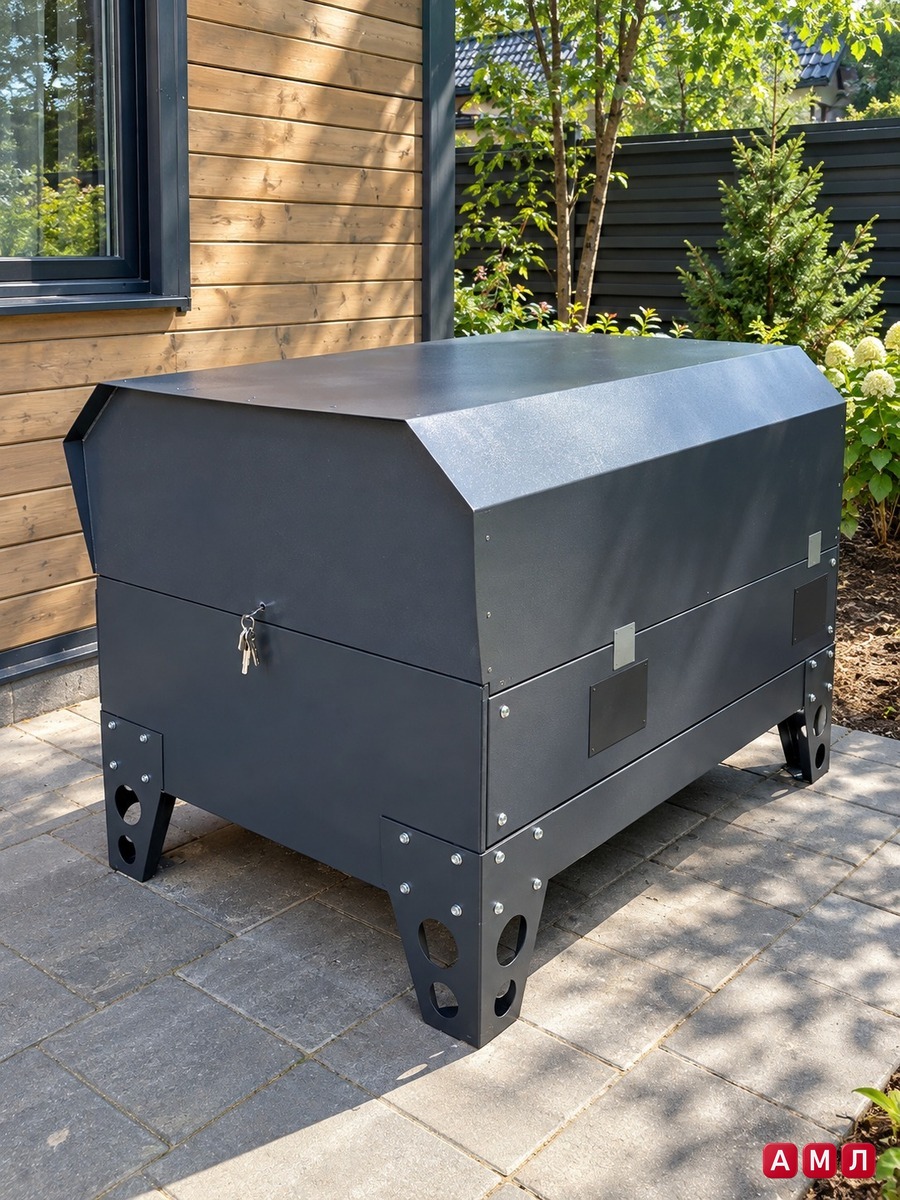

Это изделие предназначено для снижения уровня шума бензиновых и дизельных генераторов в загородном доме, на даче или рабочей площадке, куда требуется переносной и прочный каркас. Каркас собирается из пиломатериала и фанеры с местами для установки шумоизоляционных панелей и вентрешеток, конструкция рассчитана на крепление генератора с учётом вентиляции и простого доступа для обслуживания. В проекте указаны рекомендуемые материалы и толщина элементов, что важно при реализации тихого каркаса для генератора своими руками.

PDF на 34 страницы включает профессиональные чертежи в премиум-стиле: деталировка с размерами в мм, карта раскроя пиломатериала, ведомость материалов, таблица крепежа и фурнитуры, узлы и соединения крупным планом, взрыв-схема сборки и пошаговая сборка из 9 шагов с фото и подсказками. Чертежи оптимизированы для изготовления в мастерской или в домашних условиях, есть подсчёт количества крепежа и список инструментов для монтажа.

Что внутри PDF-инструкции

• Сборочный чертёж изделия в чистом премиум-стиле: номера деталей и размеры в мм.
• Деталировка всех деталей с точными размерами и допусками.
• Карта раскроя пиломатериала A3 для минимизации отходов.
• Таблица крепежа и фурнитуры с расчётом по всему проекту.
• Ведомость материалов и ориентировочная стоимость комплектующих.
• Узлы крепления и соединения крупным планом, пошаговые иллюстрации.

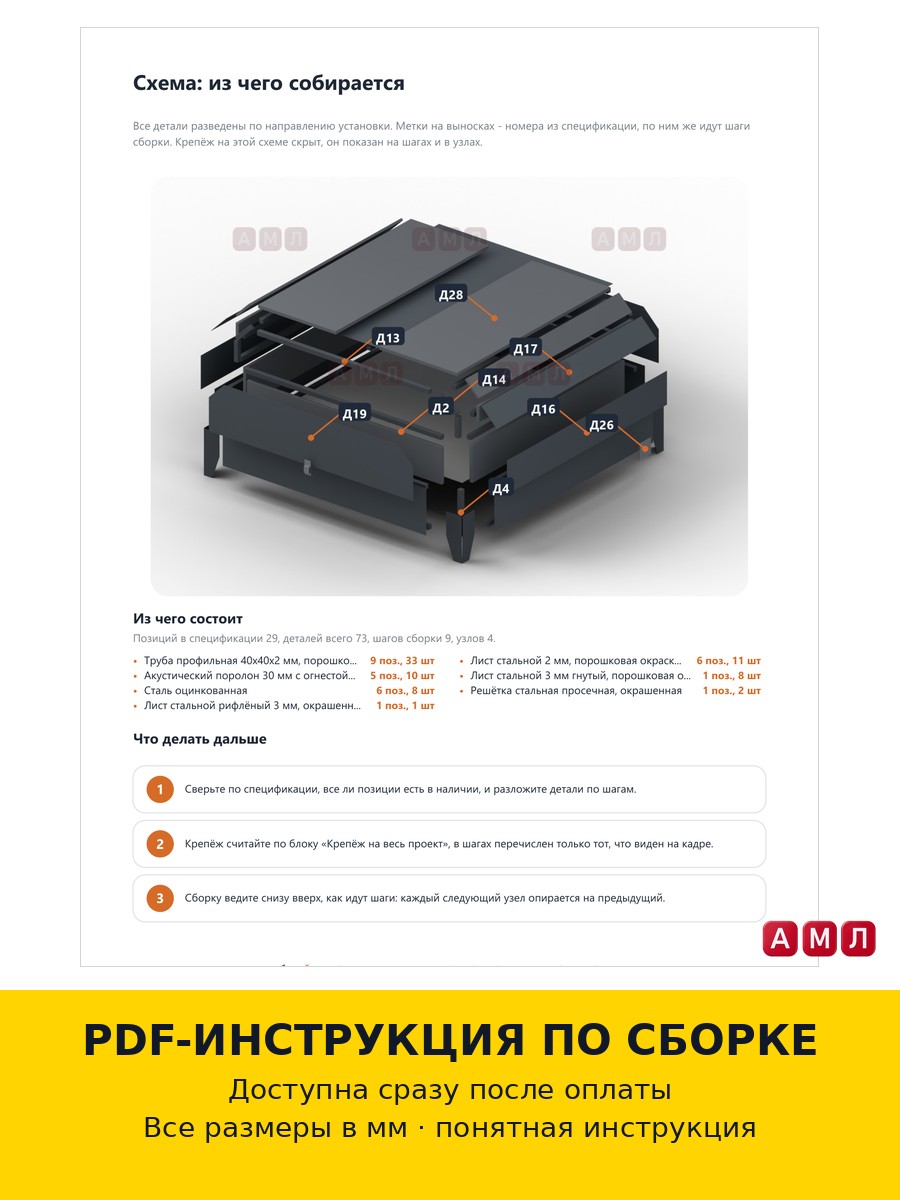

• Взрыв-схема сборки, сборочный лист формата A3.
• Пошаговая сборка в 9 шагов с фото, подсказками и финальной проверкой.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и профессиональными чертежами.
• Постер-инфографика на одном листе для быстрого ознакомления и монтажа.
