Проект чертеж авто прицеп легковой открытый грузовой двухосный для автомобиля

Готовый цифровой товар - подробная PDF-инструкция и профессиональный сборочный чертёж для изготовления прицепа легкового открытого грузового двухосного

Габариты: 2500 × 1500 × 700 мм.

Этот прицеп предназначен для перевозки стройматериалов, мебели, садового инвентаря и прочих грузов на легковом автомобиле - оптимален для дачи, частного хозяйства и малого бизнеса. По чертежу вы получите конструкцию с оцинкованным металлическим каркасом и бортами, фанерным настилом, откидными бортами для удобной загрузки, опорным колесом и креплениями для фиксации груза; размеры платформы 2,5×1,5 м и схема двухосной тележки обеспечивают равномерное распределение нагрузки.

Материалы и элементы конструкции в инструкции описаны детально: профильная рама из стального оцинкованного профиля, усиленные лонжероны, фанерный настил влагостойкой марки, откидные борта с петлями и фиксаторами, две оси с колесами подходящего размера, опорное колесо и штатная сцепная балка с фаркоп-местом. PDF-инструкция содержит полные размеры в мм, деталировку всех элементов, таблицу крепежа и фурнитуры, а также пошаговую последовательность сборки - от подготовки заготовок до финальной проверки, включая рекомендации по сварке.

Что внутри PDF-инструкции

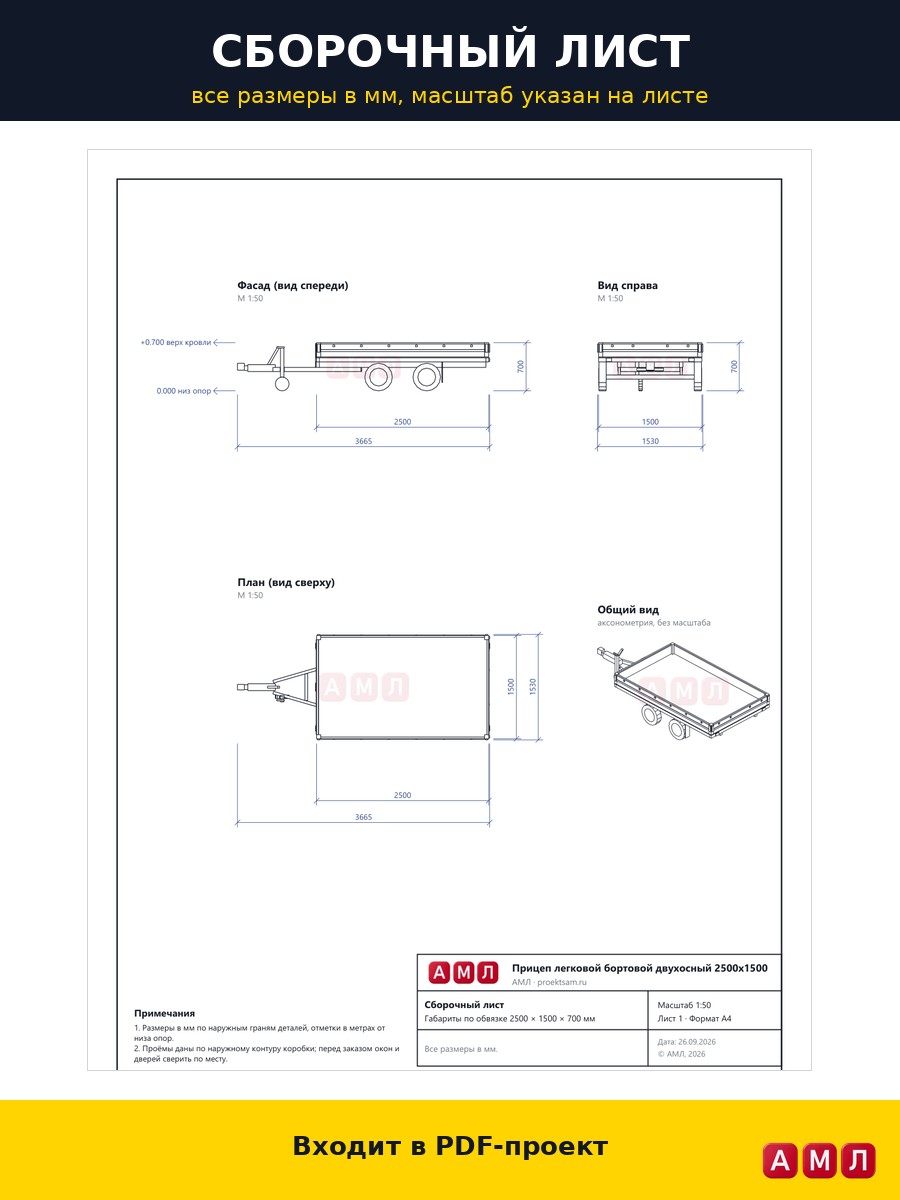

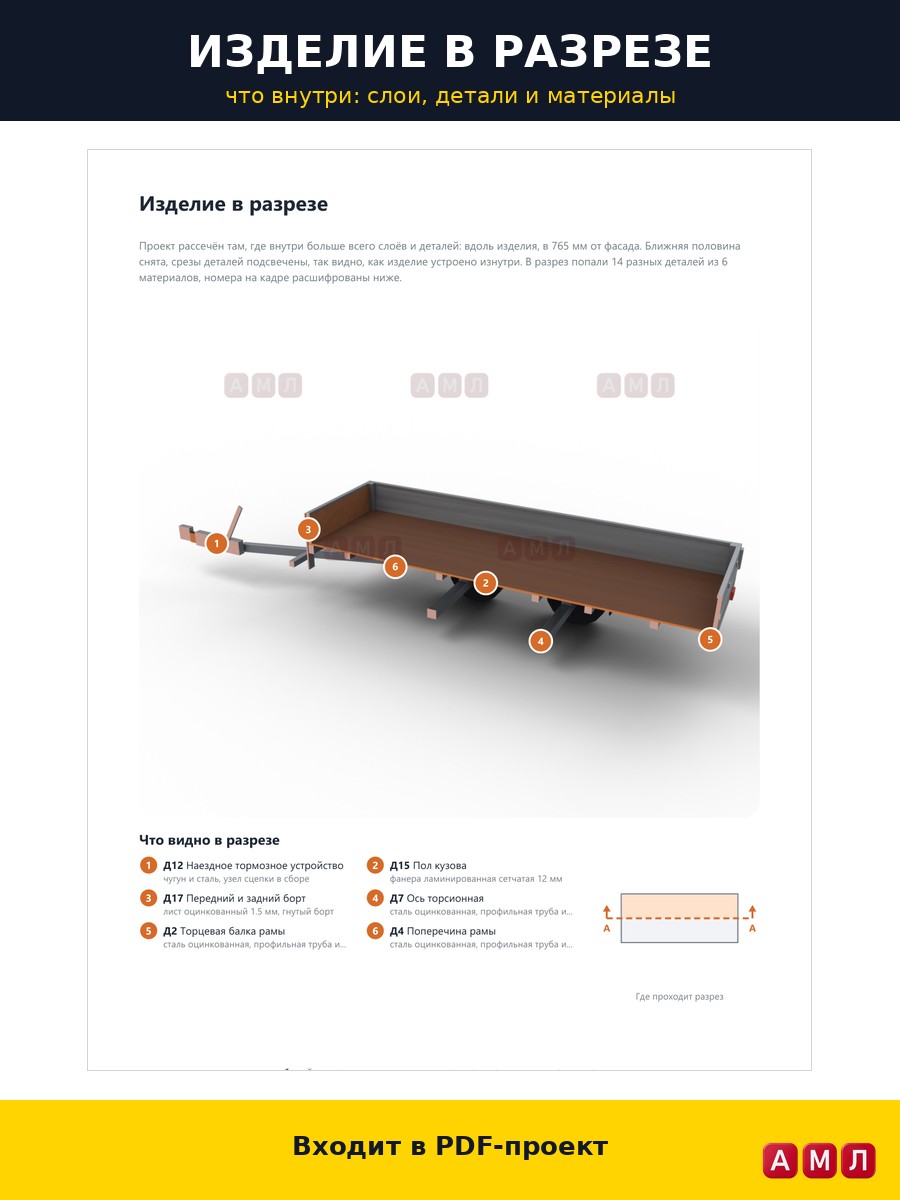

• Сборочный чертёж прицепа двухосного 2,5×1,5 м с видами спереди, сзади, сбоку и в разрезе;

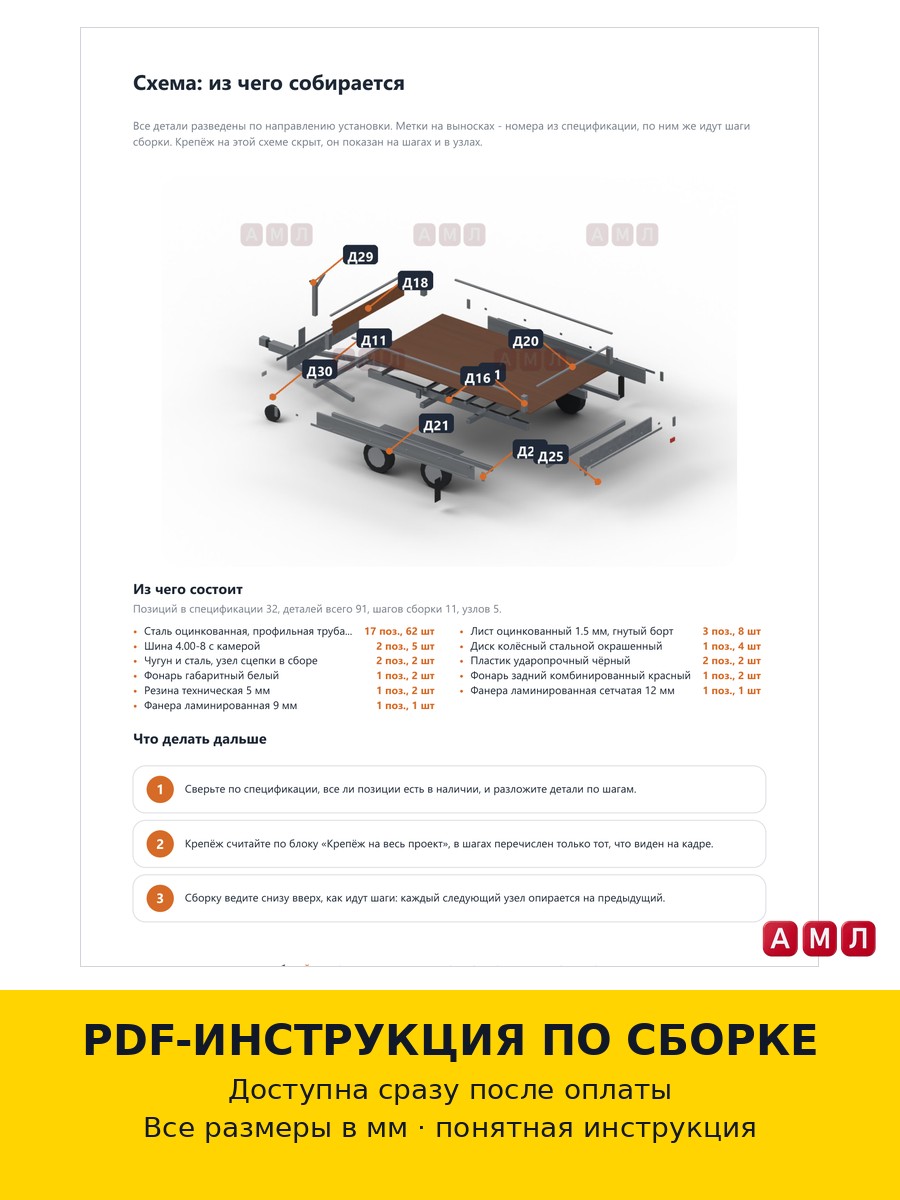

• Деталировка всех деталей с размерами в мм (рамы, лонжеронов, поперечин, бортов, настила, сцепного устройства и пр.);
• Таблица крепежа и фурнитуры с обозначениями, размерами и рекомендуемыми номерами болтов/гаек/штырей;
• Перечень необходимых инструментов и материалов (с указанием рекомендуемых допусков и классами прочности);
• Пошаговая сборка от первой детали до финальной проверки: сборка рамы, установка осей, настила, бортов, опорного колеса
•

• Что получит покупатель

• PDF-инструкция по сборке прицепа легкового открытого двухосного 2,5×1,5 м со всеми размерами и примечаниями;
• Профессиональный сборочный чертёж и деталировка, готовые к использованию в мастерской или для самостоятельного изготовления;
• Мгновенная отправка PDF после оплаты - файл доступен для скачивания сразу;
• Материал готов к изготовлению своими руками или на заводе: вы получаете точные размеры 2500×1500 мм, спецификацию по материалам и таблицу крепежа для заказа деталей и сборки;

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
