Проект чертеж Быстросъемный снегоотвал с универсальной площадкой ковш для квадроцикла

Быстросъемный снегоотвал с универсальной площадкой крепления для квадроцикла - готовый к изготовлению промышленный отвал и полный сборочный чертёж в PDF, позволяющий собрать и установить быстросъемный отвал на универсальную площадку квадроцикла своими руками или в мастерской.

Габариты: 1250 × 750 × 520 мм.

Этот снегоотвал разработан для уборки снега на дачных участках, подъездных дорожках, стоянках и небольших территорий - подходит для ATV и UTV, совместим с большинством моделей за счёт универсальной монтажной площадки. Конструкция предусматривает быстросъёмный механизм для быстрой установки и снятия без сложного инструмента, оптимизирована по массе и прочности для безопасной работы с квадроциклом.

В чертеже и инструкции приведены материалы и габариты: стальной лист закалённой марки S355 или аналог, профильная рама 40×40 мм, элементы со сверлением под болты M10-M12; основные размеры лезвия, высота стойки и расстояние до точки крепления указаны в мм. PDF-инструкция содержит деталировку с размерами в мм, перечень крепежа (болты, гайки, шайбы, шплинты), список инструментов и пошаговую последовательность сборки.

Что внутри PDF-инструкции

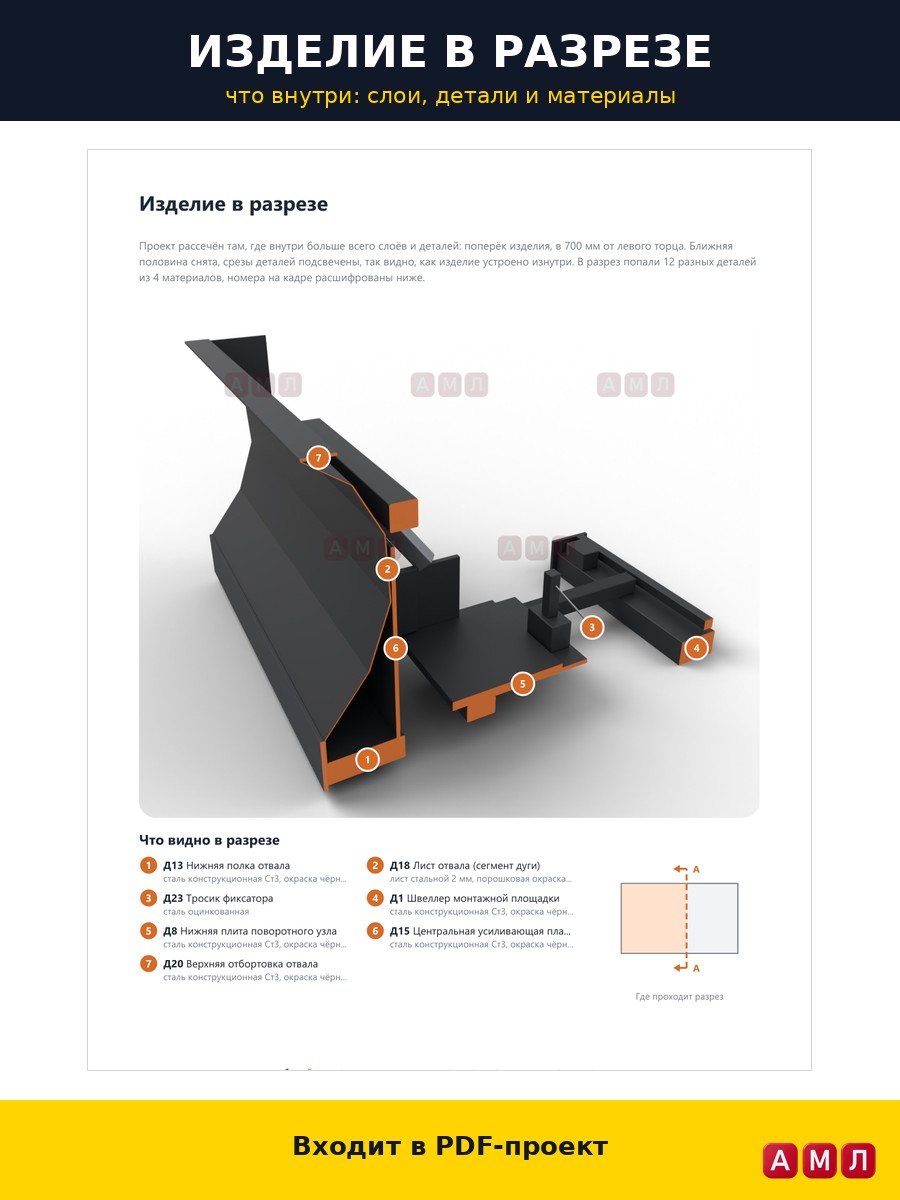

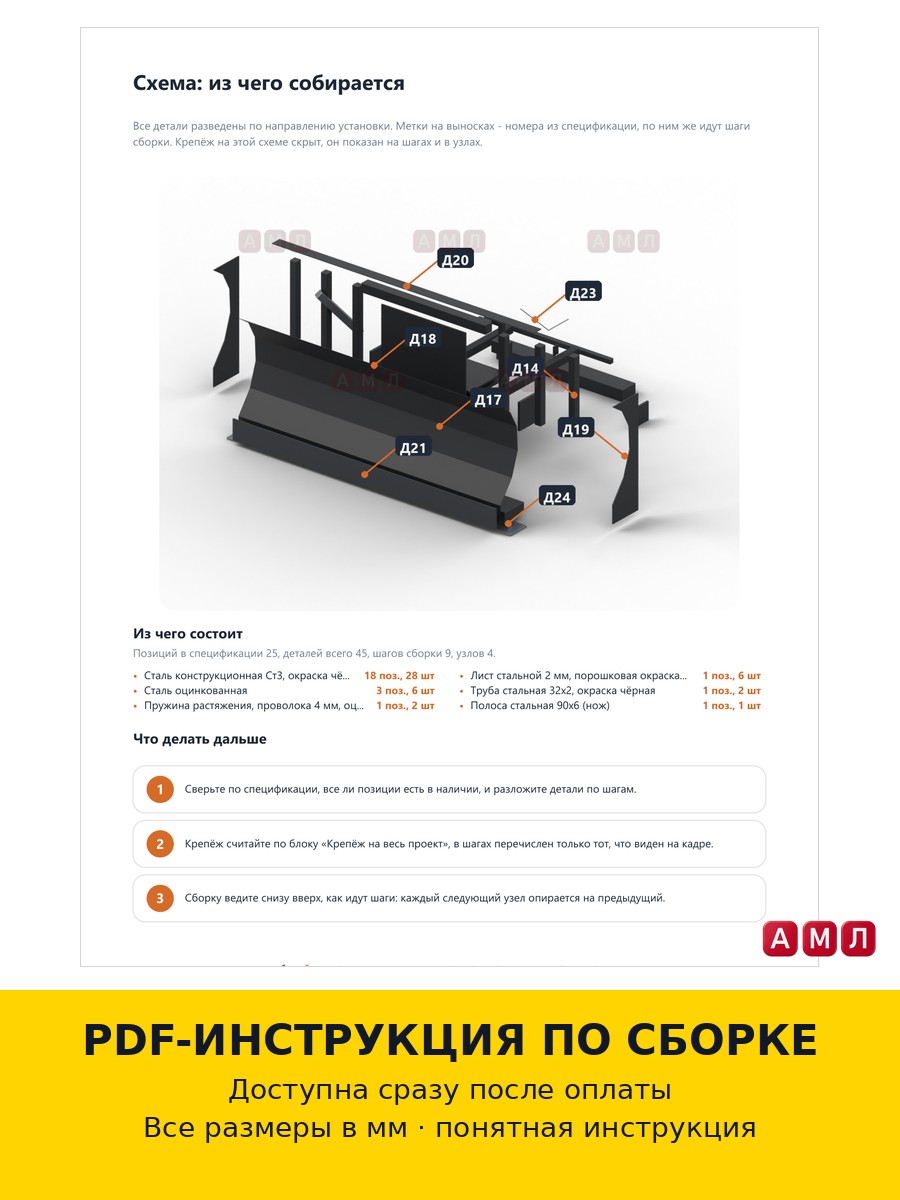

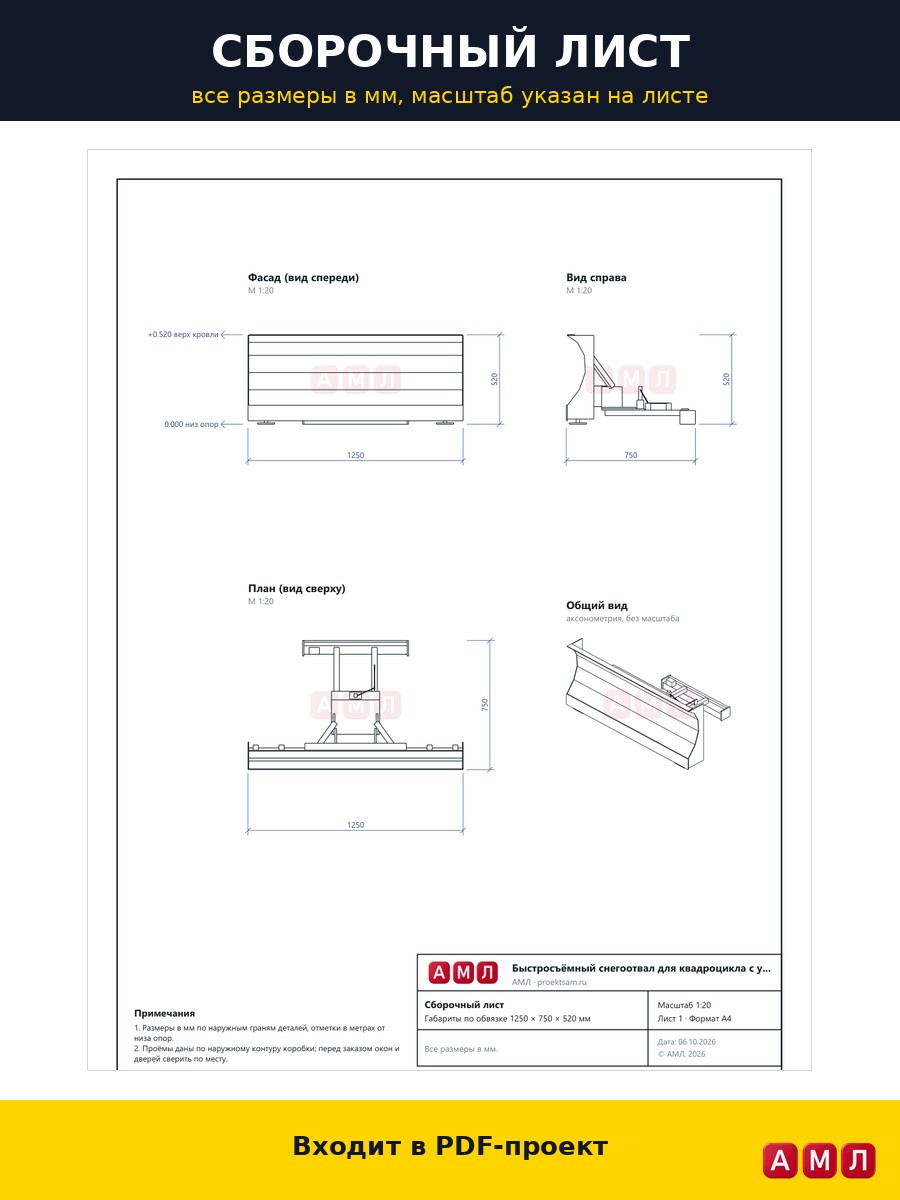

• Профессиональный сборочный чертёж быстросъёмного снегоотвала с универсальной площадкой для квадроцикла (виды, сечения, сборочная схема).
• Деталировка всех деталей с точными размерами в мм и допусками для резки и фрезеровки.
• Таблица крепежа и фурнитуры: позиции, размеры болтов (M8, M10, M12), шайб, гаек и рекомендованные материалы.
• Перечень необходимых инструментов: ключи, дрель/сверлильный станок, сварка (если требуется), рулетка, угольник и др.
• Пошаговая сборка от первой детали до финальной проверки.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и чертежами - готовый цифровой продукт (не физический товар).
• Профессиональный сборочный чертёж и деталировка, пригодные для изготовления в мастерской или дома.
• Мгновенная отправка PDF после оплаты - ссылка для скачивания сразу же.
• Полный перечень крепежа и материалов, чтобы купить «снегоотвал быстросъёмный для квадроцикла» или собрать его самостоятельно.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
