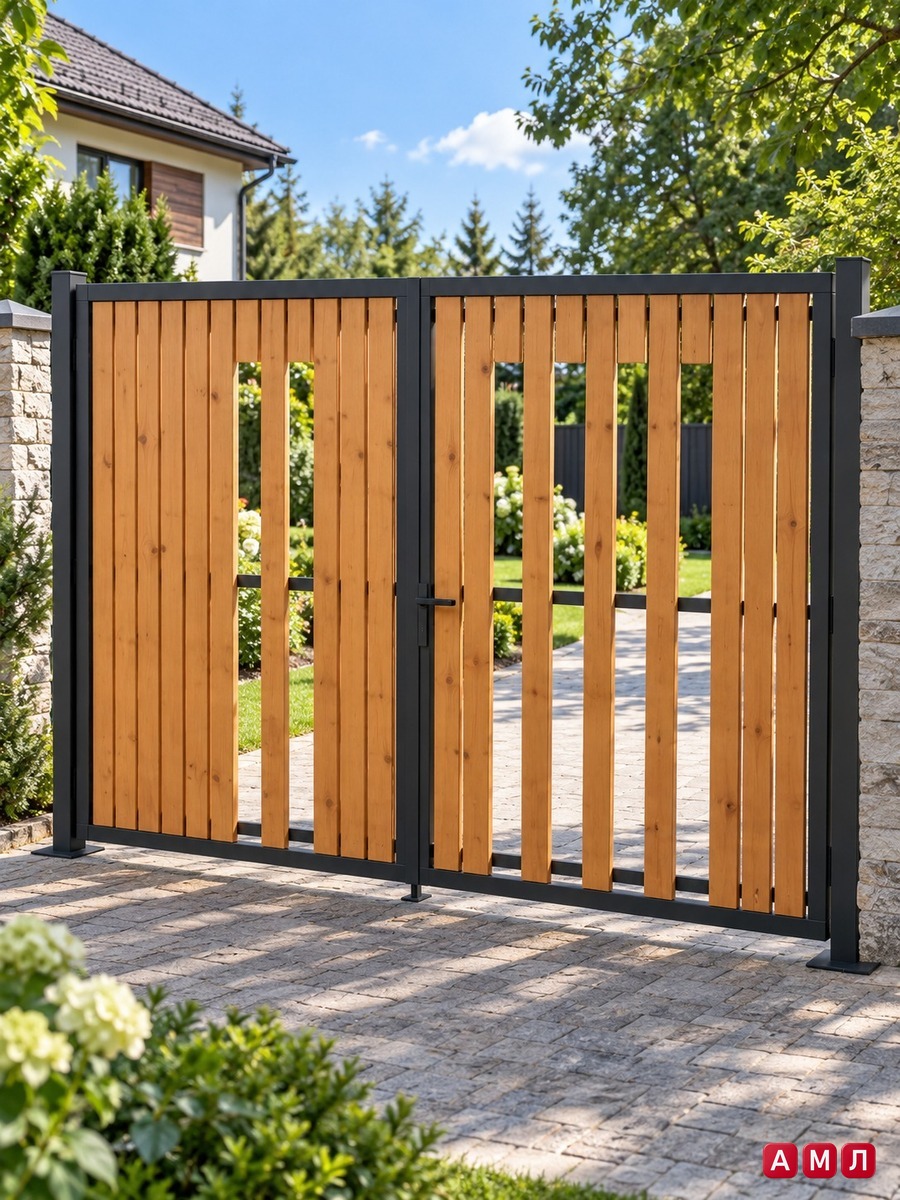

Проект чертеж Дачные уличные ворота 3м

Готовый профессиональный сборочный чертёж и подробная PDF‑инструкция по изготовлению дачных уличных ворот шириной 3 м - комплект чертежей и пошаговых указаний для самостоятельной или мастерской сборки.

Этот комплект подходит для дачи, частного дома или загородного участка: по чертежам вы сможете изготовить как распашные, так и вариант с калиткой в створке (опции указаны в файле). Ворота рассчитаны на проезд 3 м (3000 мм), конструкция продумана для обшивки профнастилом, металлическим листом или деревянной рейкой, возможна теплоизоляция полотна - в инструкции есть рекомендации по утеплителю и отделке. Каркас предполагается из профильной трубы 60×40 мм и усиленных вертикальных стоек, все габариты и посадочные места указаны в миллиметрах.

PDF‑файл содержит полный комплект для реализации: деталировка с размерами в мм, перечень крепежа и фурнитуры, список инструментов и пошаговую последовательность сборки - от установки столбов и навешивания створок до настройки петлей и электропривода (советы по выбору привода для ворот 3 м). Инструкция также включает рекомендации по монтажу откатных и распашных вариантов, типичные ошибки при замере и правила безопасности при установке.

Что внутри PDF‑инструкции

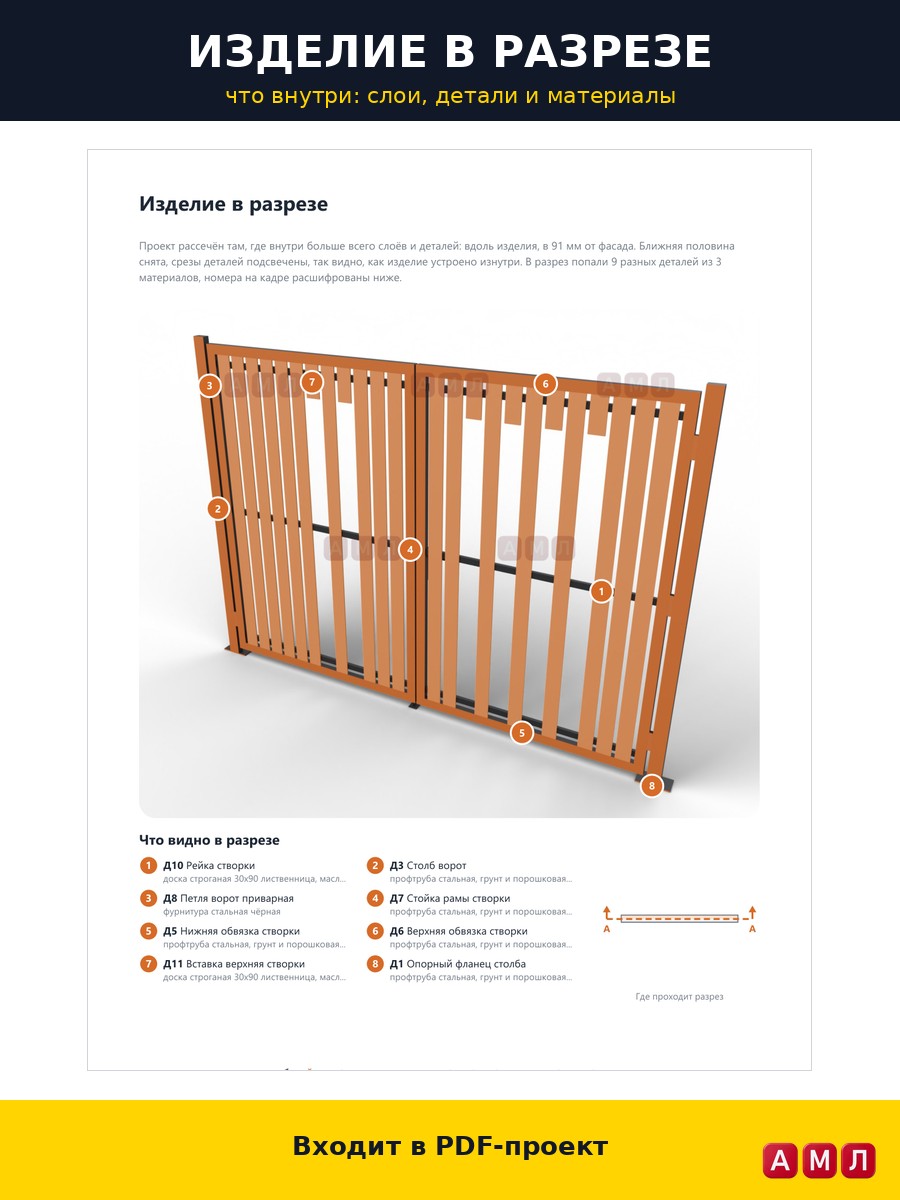

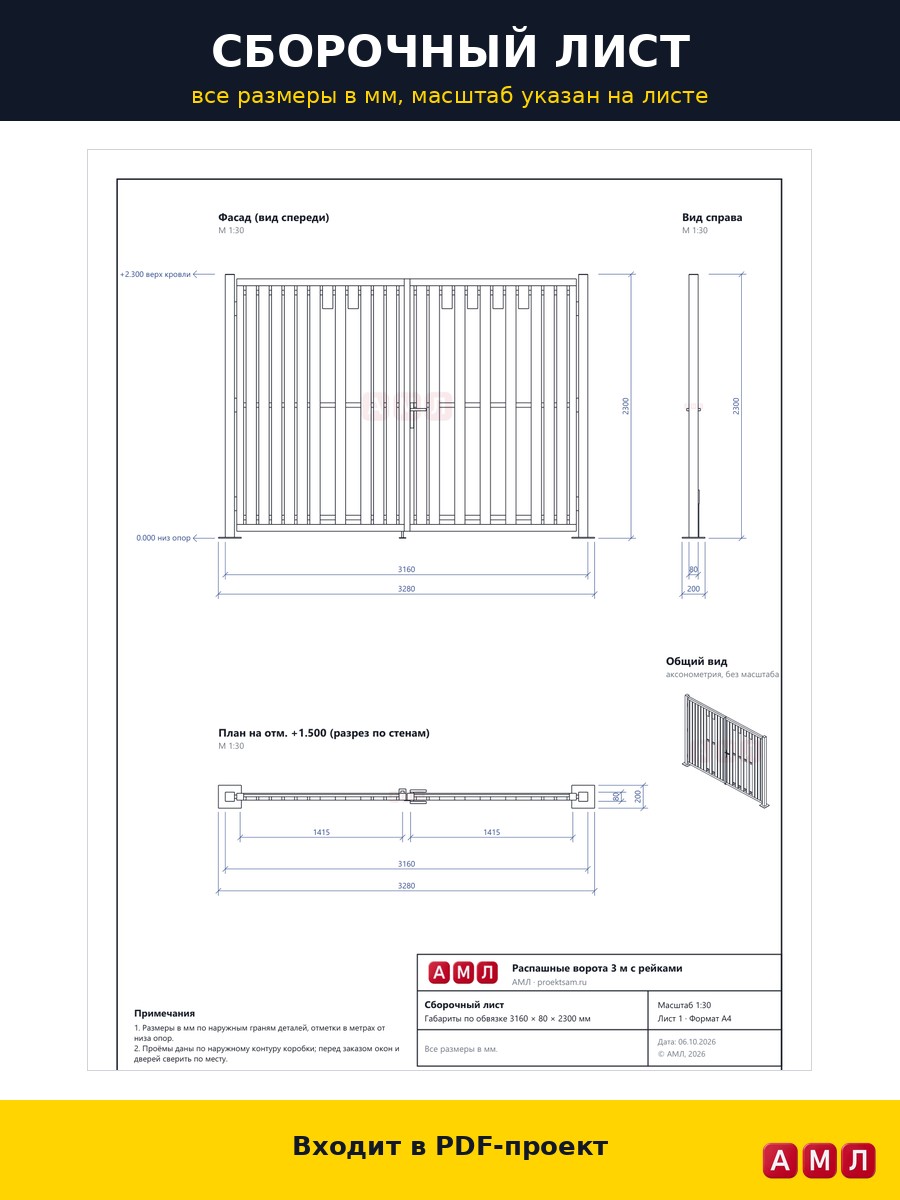

• Профессиональный сборочный чертёж ворот 3м: общий вид, виды в разрезе, узлы сварки и крепления.
• Деталировка всех деталей с размерами в мм: рама, створки, усилители, калитка (если предусмотрена), крепёжные планки.
• Таблица крепежа и фурнитуры: винты, болты, петли, ролики (для откатных вариантов) с артикулами и рекомендуемыми запасами.
• Перечень необходимых инструментов и материалов: марки стали, профильные размеры, рекомендуемые покрытия и антикоррозийная обработка.

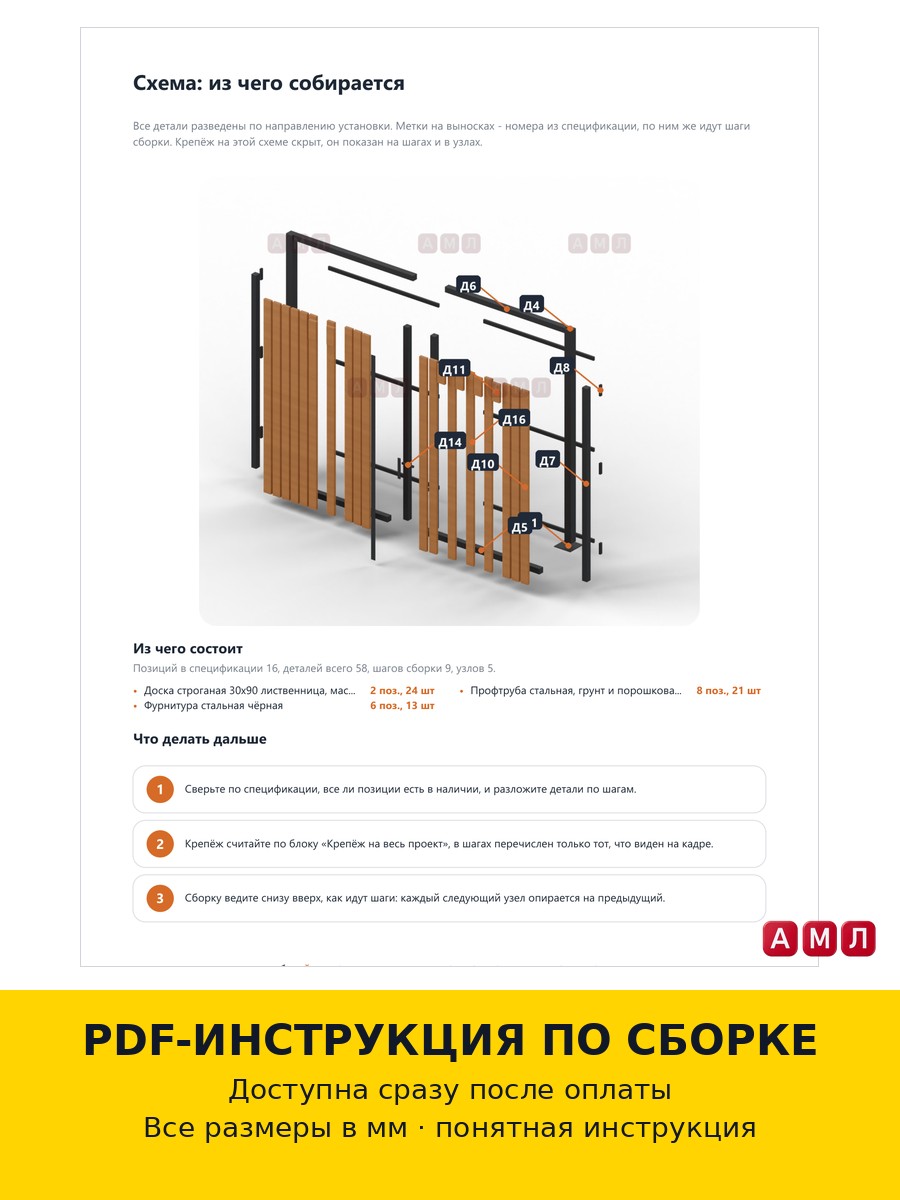

• Пошаговая сборка: от установки столбов, выверки по уровню и диагонали, сборки рам и полотен до навешивания, регулировки петель и финальной проверки.
• Инструкции по установке электропривода и подключению (рекомендации по выбору привода для ворот 3 м и нюансы монтажа).
• Чек‑лист проверки качества и частые ошибки при замере и монтаже с советами по их устранению.

Что получит покупатель

• Мгновенная отправка PDF‑файла после оплаты - готовый цифровой товар, не физическая дверь.
• Полная PDF‑инструкция по сборке со всеми размерами и деталировкой, готовая для использования в мастерской или для самостоятельного изготовления.
• Профессиональный чертёж изделия, подходящий для заказа раскроя, сварки и комплектации фурнитурой.
• Рекомендации по материалам, комплектующим и электроприводу для ворот 3м, таблица расхода и смета для предварительного расчёта стоимости.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
