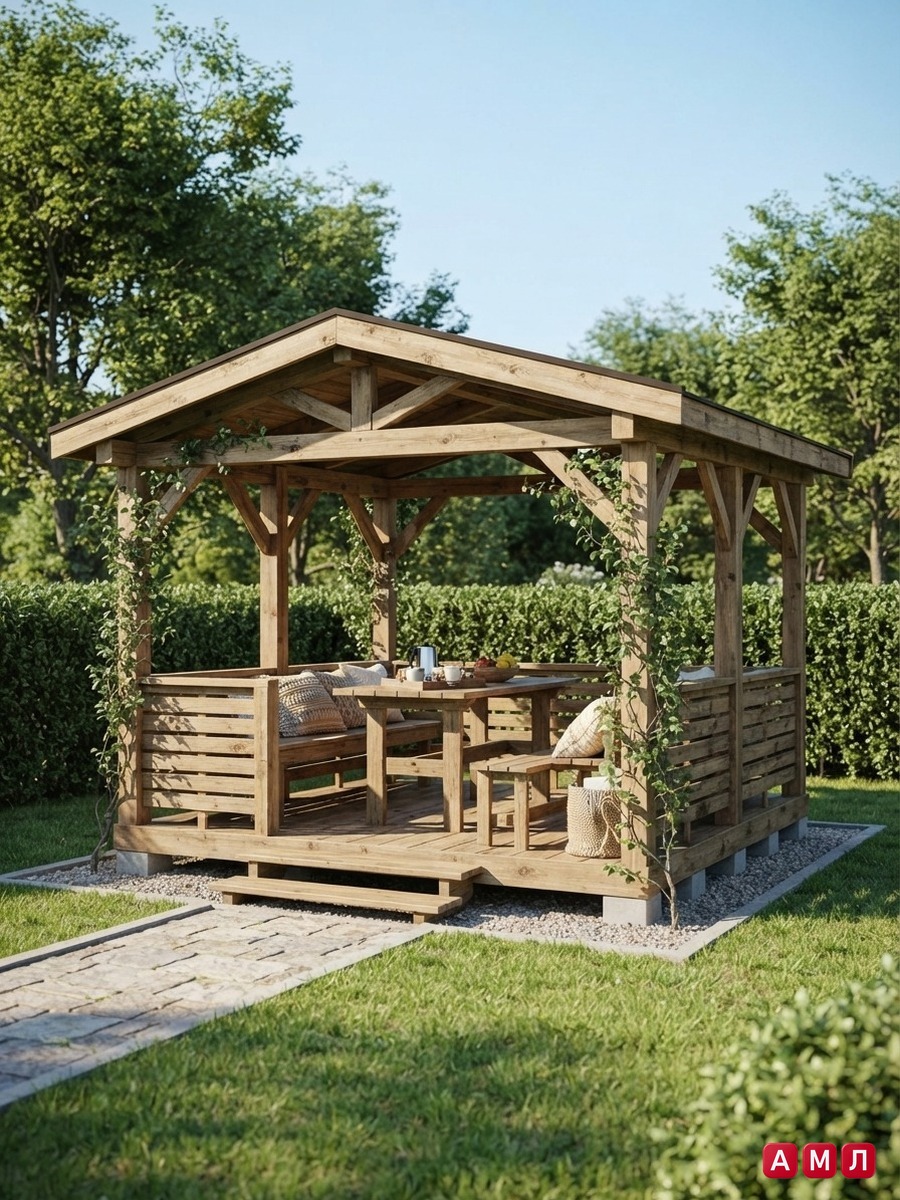

Проект чертеж Деревянная открытая беседка 4.2х3.2 метра

Готовый проект — сборочный чертеж и подробная PDF‑инструкция для изготовления деревянной открытой беседки 4.2×3.2×3 м (ширина 4200 мм, глубина 3200 мм, высота 3000 мм).

Этот цифровой товар предназначен для дачи или приусадебного участка: открытая беседка из бруса и брусков под беседочную зону, обеденную зону или зону отдыха на участке. Конструкция рассчитана на монтаж на столбчатый или свайно‑винтовой фундамент, стены отсутствуют — открытая планировка для максимального обзора и вентиляции. Материал: деревянные пиломатериалы (брус, доска для настила и обвязки), элементы стропильной системы и металлические крепежные изделия — весь расход подсчитан в ведомости пиломатериала.

PDF на 42 страницы включает пошаговую сборку с фотографиями и подсказками, деталировку с размерами в мм и узлами крепления столбов и стропил крупным планом, раскрой пиломатериала и таблицу крепежа на весь проект. Чертежи выполнены в чистом стиле без лишних надписей — только номера деталей и точные размеры, что удобно для изготовления своими руками или передачи в мастерскую.

Что внутри PDF‑инструкции

• Сборочный чертёж A3 — общий вид и план установки;
• Деталировка всех деталей с размерами в мм (балки, стойки, ригели, стропила);
• Узлы крепления столбов и стропил крупным планом;
• Взрыв‑схема сборки с нумерацией деталей и последовательностью;
• Ведомость пиломатериала и раскрой для экономии материалов;
• Таблица крепежа и фурнитуры с точным количеством и размерами;
• Перечень необходимых инструментов и рекомендации по обработке дерева;
• Пошаговая PDF‑инструкция: 13 шагов сборки с фото каждого шага и контрольными точками.

Что получит покупатель

• Мгновенная отправка PDF‑файла после оплаты — готовые чертежи беседки 4.2×3.2×3 м для скачивания;
• Профессиональный сборочный чертёж и постер‑инфографика на одном листе с ключевыми размерами и последовател
