Проект чертеж Детские качели на металлическом каркасе с площадкой

Готовый цифровой продукт - подробная PDF-инструкция и профессиональный сборочный чертёж для изготовления детской качели на металлическом A‑образном каркасе с низкой деревянной площадкой.

Габариты: 2500 × 1400 × 2200 мм

Это уличная детская качеля, предназначенная для установки в саду, на даче или во дворе частного дома; конструкция рассчитана на детей от 7 лет и обеспечивает устойчивую опору благодаря прочному металлическому каркасу и жесткой деревянной платформе. По чертежу вы получите точную модель качели с деревянными сиденьями на цепях и площадкой, оптимизированной по высоте для безопасности и удобства доступа.

Изделие проектируется из стального профиля (металлический каркас), древесины хвойных пород или лиственных пиломатериалов для сиденья и площадки, оцинкованных или нержавеющих цепей и стандартного крепежа. PDF‑инструкция содержит размеры в мм (габариты каркаса, высота и глубина площадки, длина цепей, расстояния между опорами), перечень материалов и комплектующих, таблицу крепежа и подробную пошаговую последовательность сборки, подходящую для самостоятельного изготовления или изготовления в мастерской по чертежам.

Что внутри PDF‑инструкции

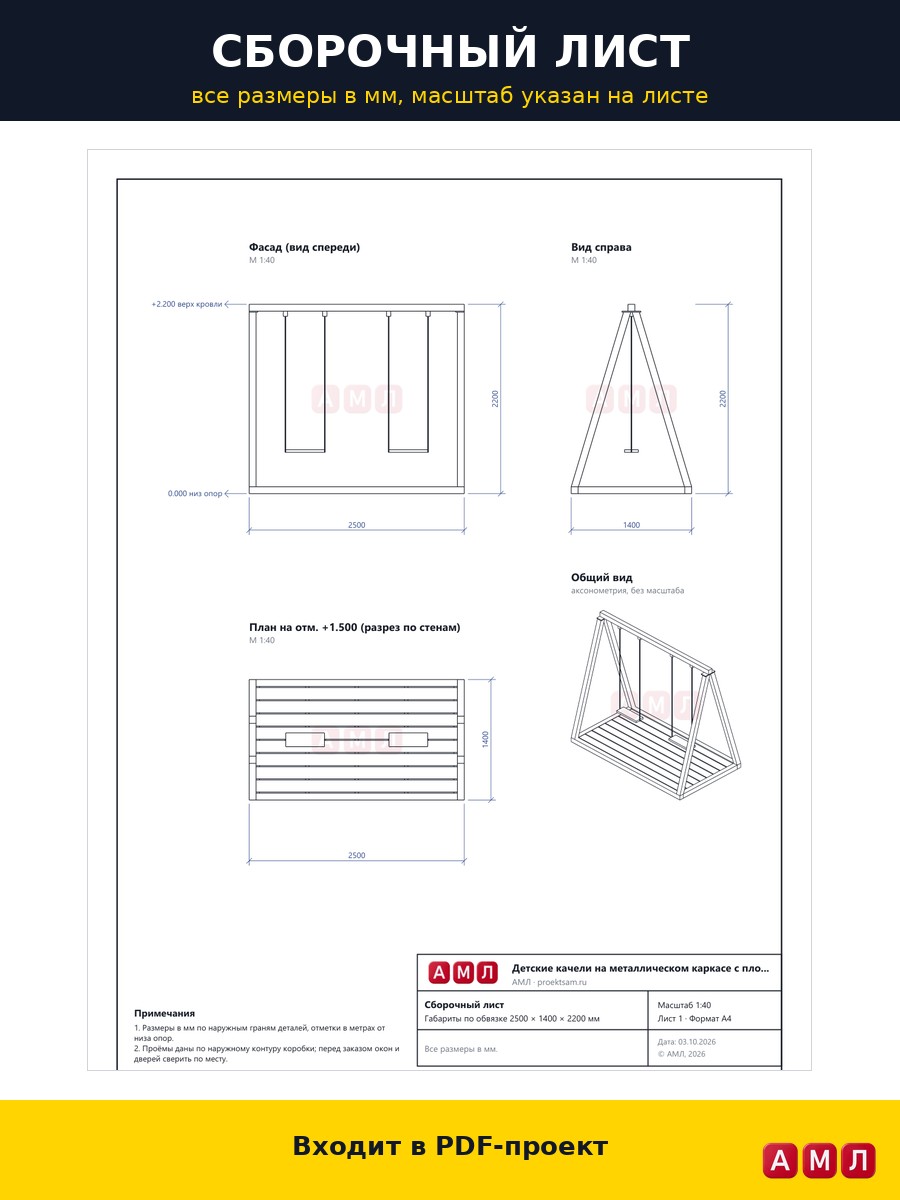

• Профессиональный сборочный чертёж качели с видами спереди, сбоку и сверху (в масштабах) - чертеж с размерами в мм.
• Деталировка всех деталей: деревянные элементы (породы, сечения, размеры), элементы металлического каркаса (профиль, длины, углы), площадка и сиденья с точными размерами в мм.
• Таблица крепежа и фурнитуры: винты, болты, гайки, шайбы, металлические втулки, проушины и цепи с указанием типоразмеров и количества.
• Перечень необходимых инструментов для сборки и изготовления (электродрель, сварка/болгарка для каркаса или указания для заказа сварных элементов, шлифмашина, набор ключей, рулетка и т.д.).

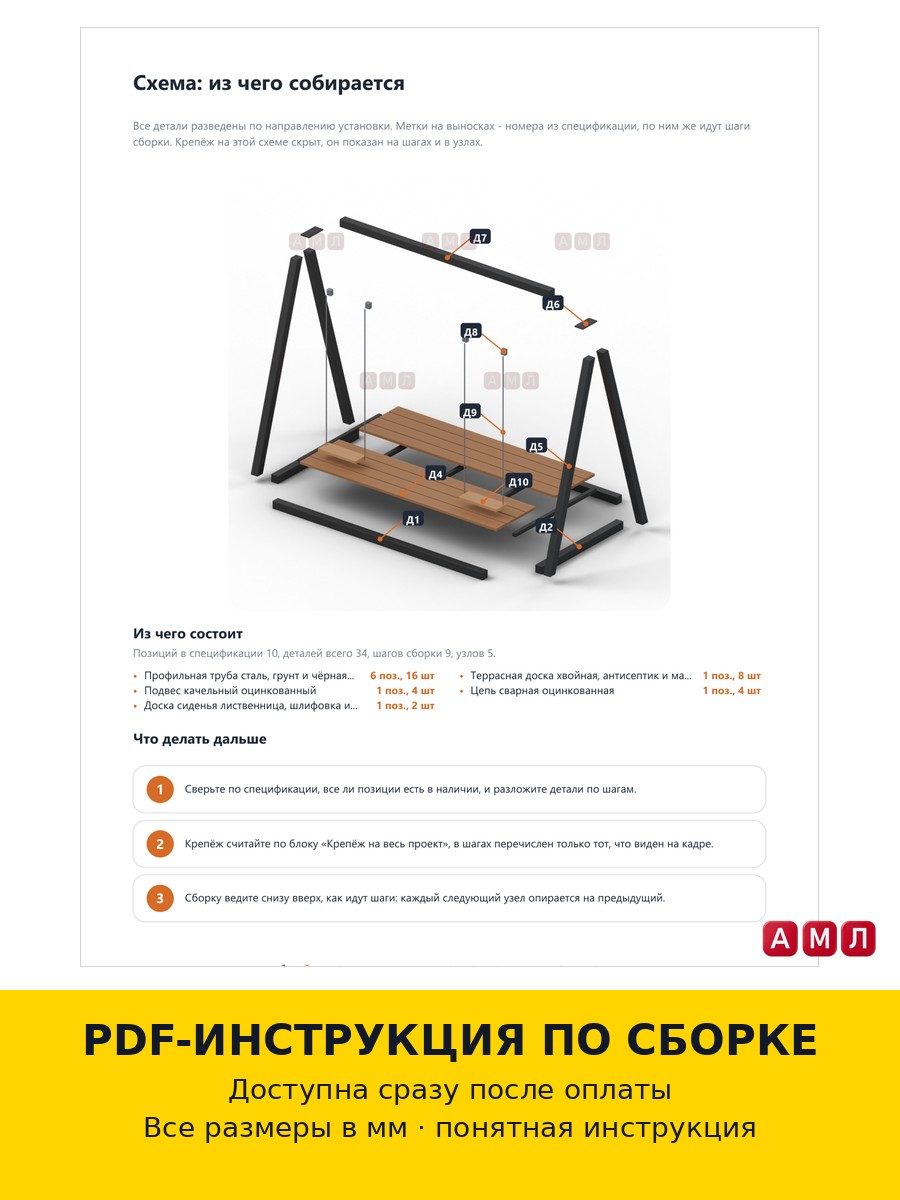

• Пошаговая инструкция по сборке: от подготовки деталей и разметки, сборки металлического A‑образного каркаса, установки площадки и крепления сидений на цепях до финальной проверки устойчивости
•

•

• Что получит покупатель

• PDF‑файл с полной инструкцией по сборке детской деревянной качели на металлическом каркасе с площадкой - все размеры и чертежи в мм.
• Профессиональный сборочный чертёж, готовый для использования в мастерской или для самостоятельного изготовления.
• Мгновенная отправка PDF после оплаты - цифровой товар, доставка электронным способом.
• Материал готов к использованию: вы сможете заказать металлокаркас по чертежам или собрать его сами, распилить и подготовить деревянные детали и провести монтаж по подробной пошаговой инструкции.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
