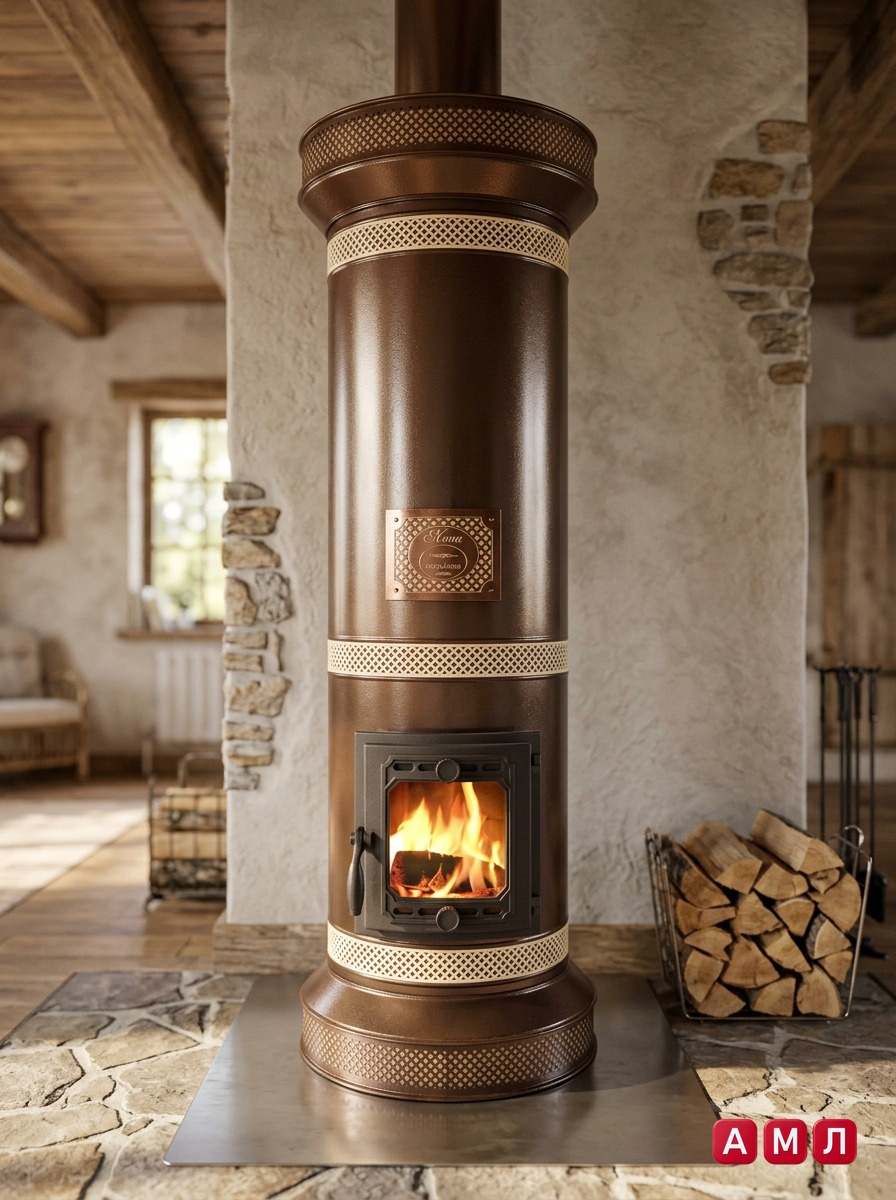

Проект чертеж каминная печь Голландка цилиндрическая стальная с дверцей со стеклом для дома - порядовка

Готовый профессиональный PDF-чертёж и подробная инструкция по сборке отопительно-каминной печи цилиндрической стальной с дверцей со стеклом - цифровой продукт для изготовления компактной вертикальной печи-камина своими руками или в мастерской.

Габариты: 400 × 400 × 1400 мм.

Эта стальная цилиндрическая отопительно-каминная печь подходит для дачи, загородного дома или небольшого коттеджа, где важны эффективное излучение тепла и визуальный комфорт от открытого огня. Конструкция рассчитана на дровяное горение, без варочной поверхности и бака, с вертикальным встроенным дымоходным модулем и декоративными перфорированными поясами; идеальна как основной или дополнительный источник обогрева в помещении площадью до 40-80 м² в зависимости от теплопотерь.

Чертежи и инструкция ориентированы на изготовление из листовой стали (марки и толщина даются в PDF) с термостойкой покраской. В документации указаны габаритные размеры печи и дверцы со стеклом, карта раскроя листовой стали с размерами в мм, схема сварки и узлы, колосник и зольник, дымовой патрубок с шибером, предтопочный лист и необходимые пожарные отступы. После оплаты вы получаете PDF-файл с полной деталировкой, перечнем крепежа и инструмента, пошаговой сборкой и проверкой готового изделия.

Что внутри PDF-инструкции

• Профессиональный сборочный чертёж печи-камина: фасады, разрезы, виды со всех сторон с размерами в мм.
• Деталировка всех деталей с точными размерами в мм и допусками для резки и гибки.
• Карта раскроя листовой стали с размерами в мм для оптимизации расхода материала.

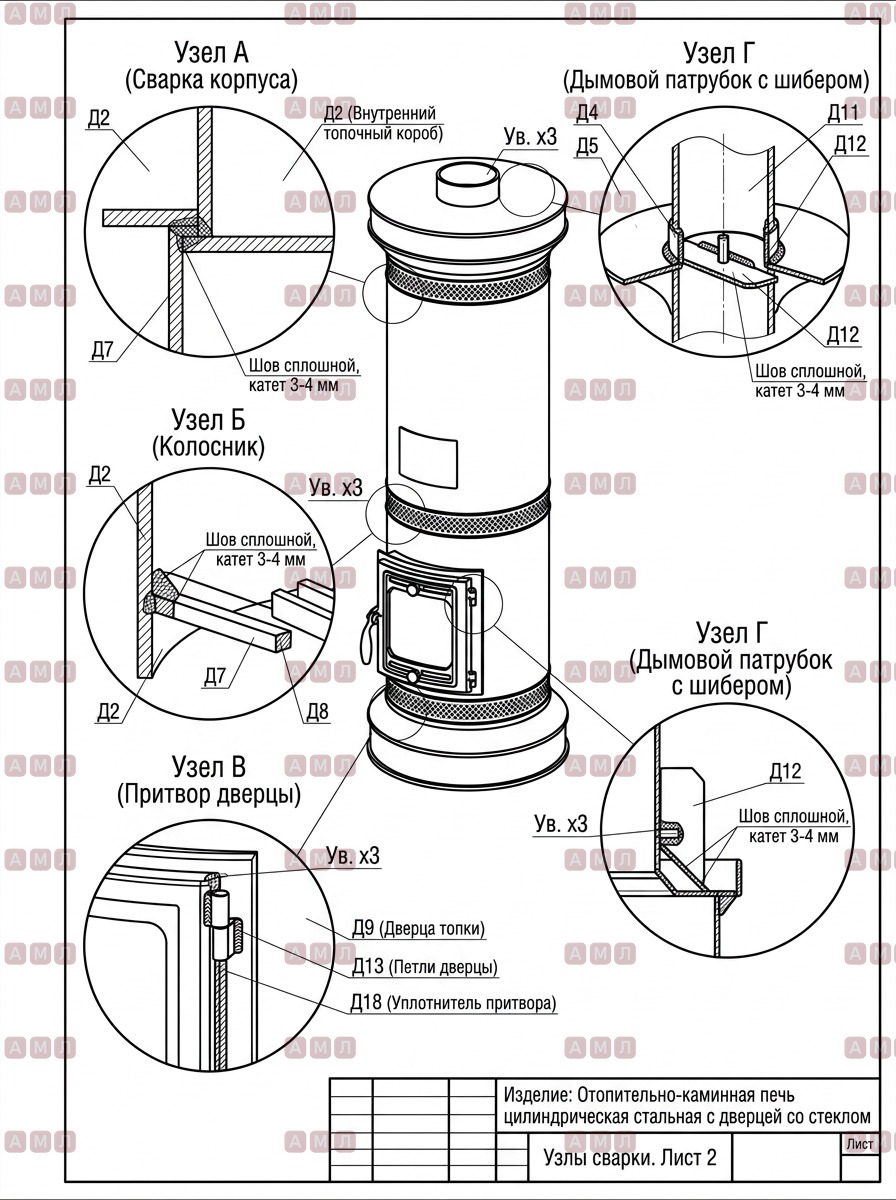

• Схема сварки и узлы - последовательность швов, обозначения типов шва и толщины металла.
• Чертежи колосника и зольника с посадочными размерами и рекомендованным материалом.
• Дымовой патрубок с шибером: размеры, расположение и рекомендации по подключению к дымоходу.
• Предтопочный лист, термостойкая покраска и требования к отделке.
• Таблица крепежа и фурнитуры - маркировка, количество, размеры болтов/гаек/шайб.
• Перечень необходимых инструментов и рекомендуемые материалы (марки стали, прокладки, термостойкие уплотнители).
• Пошаговая сборка от первой детали до финальной проверки: сборка корпуса, установка дверцы со стеклом, монтаж колосника и зольника
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами в мм и профессиональными чертежами - готово для изготовления в мастерской или своими руками.
• Карта раскроя листовой стали и таблица крепежа для точного заказа материалов.
• Схема сварки, узлы и рекомендации по термостойкой покраске и отделке.
• Инструкция по установке дымохода и пожарные отступы для безопасной эксплуатации.
• Мгновенная отправка PDF-файла после оплаты - цифровой товар (физическая печь не поставляется).
•


Внимание! Данный чертёж печи является типовым эскизным решением (справочным материалом). Печь - источник открытого огня и высоких температур: кладку, сварку, монтаж и первую протопку выполняйте с привлечением квалифицированного печника или сварщика. Обязательно соблюдайте противопожарные разделки и отступки от сгораемых конструкций (СП 7.13130), требования к дымоходу, основанию и вентиляции, проверяйте тягу до начала эксплуатации. Перед началом работ покупатель обязан самостоятельно проверить все размеры и адаптировать проект под свои условия (помещение, материалы, климатическую зону). Разработчик не несёт ответственности за качество кладки и сборки, монтаж, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
