Проект чертеж Кирпичная отопительно-варочная печь с плиткой - порядовка

Кирпичная отопительно-варочная печь с чугунной варочной плитой - полноценный проект для отопления и приготовления пищи; в комплекте готовый сборочный чертёж и подробная PDF‑инструкция по изготовлению и кладке.

Габариты: 765 × 510 × 3150 мм.

Проект рассчитан на установку в частном доме или дачном доме: печь обеспечивает отопление жилых помещений и варочную поверхность для приготовления пищи. Конструкция облицована лицевым кирпичом, включает дымоход, поддувало, загрузочную дверцу и топочную дверцу со смотровым стеклом; предусмотрены варианты с духовкой и баком для горячей воды. В описании указаны габариты и вес типовой компоновки, размеры проёмов для установки чугунной варочной плиты и расположение дымохода - полезно при планировке помещения и расчёте мощности отопления.

Материалы и комплектующие, указанные в инструкциях: керамический полнотелый кирпич М-150 и шамотный кирпич ШБ‑8 для очага, печное литьё (чугунная варочная плита, дверки топки и поддувала, колосник, задвижки), растворы и требования к швам. В PDF вы найдёте точные размеры в мм, порядовку (схему кладки каждого ряда), ведомость кирпича, разрезы с дымооборотами, противопожарные разделки и отступки от горючих конструкций, а также порядок сушки печи и рекомендации по наладке тяги.

Что внутри PDF‑инструкции

• Профессиональный сборочный чертёж печи в масштабе с размерами в мм (виды спереди, сбоку и сверху).
• Порядовка - поштучная схема кладки каждого ряда с обозначением кирпича (керамика/шамот) и мест установки печного литья.

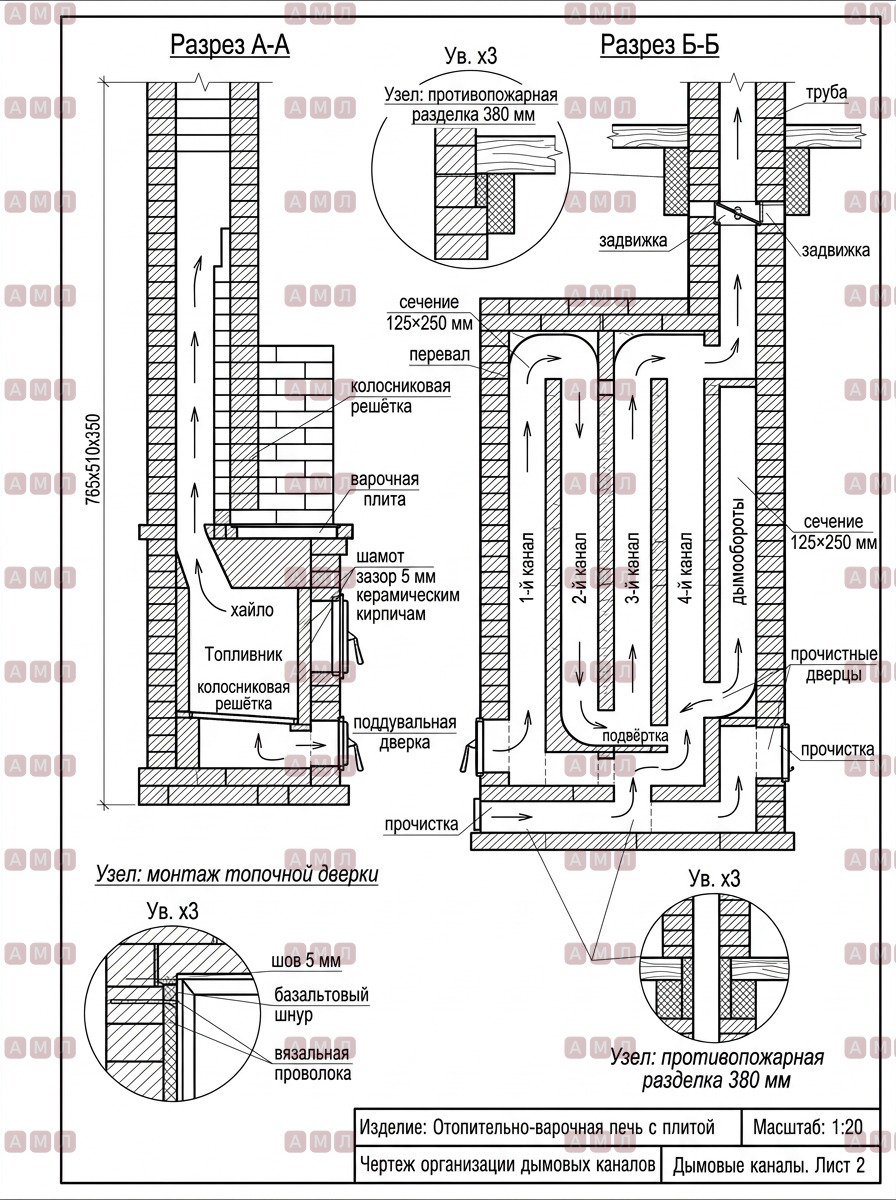

• Деталировка всех деталей с точными размерами: проёмы, каналы дымооборотов, размеры топочной камеры, духовки и поддувала.
• Ведомость кирпича: расчёт количества керамического полнотелого М‑150 и шамотного ШБ‑8 по позициям.
• Таблица крепежа и фурнитуры: дверки, колосник, задвижки, чугунная варочная плита - с типоразмерами и рекомендациями, где купить.
• Перечень необходимых инструментов и материалов, расход раствора, рекомендуемые марки кладочных смесей.
• Пошаговая сборка от первой нитки кладки до финальной проверки: постановка фундамента, гидроизоляция, порядовка, установка плиты и дверок, монтаж дымохода.
• Разрезы с дымооборотами и расчёт тяги, рекомендации по настройке и устранению ошибок при строительстве.
•

• Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и порядовкой - готовый материал для самостоятельного изготовления или работы в мастерской.
• Профессиональный чертёж изделия: виды, разрезы, дымообороты, схема установки варочной плиты и расположение печного литья.
• Ведомость кирпича (керамический полнотелый М‑150 + шамотный ШБ‑8), таблица крепежа и список необходимых деталей печного литья.
• Пошаговая последовательность кладки и сборки, инструкции по растворам и швам, противопожарные разделки и порядок сушки.
• Мгновенная отправка PDF после оплаты - цифровой товар; покупатель получает файл, а не готовую печь.

Внимание! Данный чертёж печи является типовым эскизным решением (справочным материалом). Печь - источник открытого огня и высоких температур: кладку, сварку, монтаж и первую протопку выполняйте с привлечением квалифицированного печника или сварщика. Обязательно соблюдайте противопожарные разделки и отступки от сгораемых конструкций (СП 7.13130), требования к дымоходу, основанию и вентиляции, проверяйте тягу до начала эксплуатации. Перед началом работ покупатель обязан самостоятельно проверить все размеры и адаптировать проект под свои условия (помещение, материалы, климатическую зону). Разработчик не несёт ответственности за качество кладки и сборки, монтаж, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
