Проект чертеж легковой прицеп для квадроцикла 200 кубов ATV

Готовый сборочный чертёж и пошаговая PDF‑инструкция для изготовления прицепа для квадроцикла - полноценная конструкция для перевозки груза и техники, разработанная профессионально и проверенная на практике.

Габариты: 2200 × 1250 × 650 мм. Р

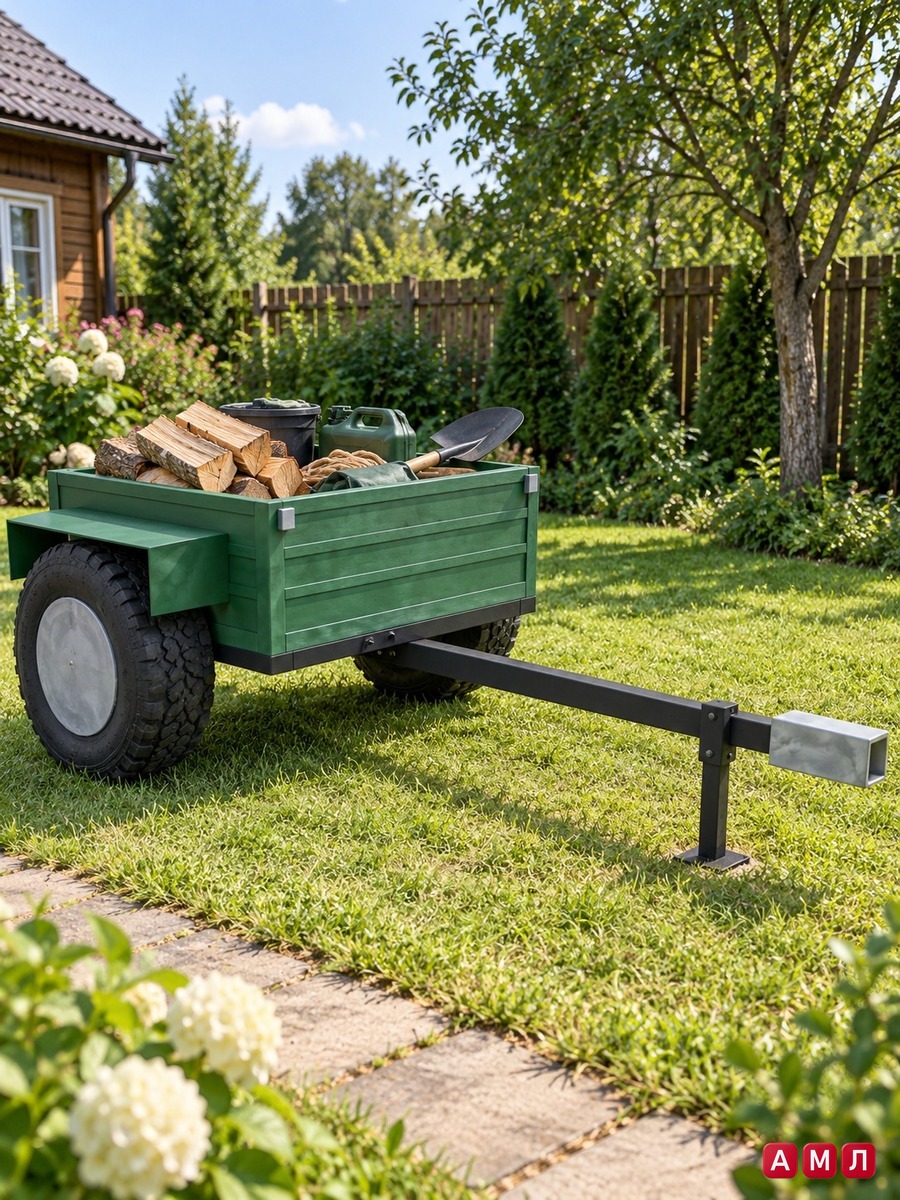

Этот прицеп для квадроцикла подходит для охоты, рыбалки, дачных и хозяйственных работ, а также для перевозки квадроцикла и лёгкого мототехники. Конструкция рассчитана на эксплуатацию в полевых и дорожных условиях, может быть выполнена с открытой платформой или с бортиками по выбору. В чертеже указаны базовые размеры, грузоподъёмность от 300 до 800 кг

Материалы и комплектующие: рама - профильная сталь 40x40/60x40 мм, днище - стальной лист или усилённая фанера, ось с тормозами/без тормозов по желанию, стойки для бортиков, сцепка под стандартный фаркоп квадроцикла. PDF‑инструкция содержит деталировку с размерами в мм, таблицу крепежа и фурнитуры, перечень инструментов и пошаговую последовательность сборки - от резки и сварки рамных профилей до установки колёс и проверки геометрии. Инструкция пригодна для изготовления своими руками по чертежам или для передачи в мастерскую/сервис для изготовления на заказ.

Что внутри PDF‑инструкции

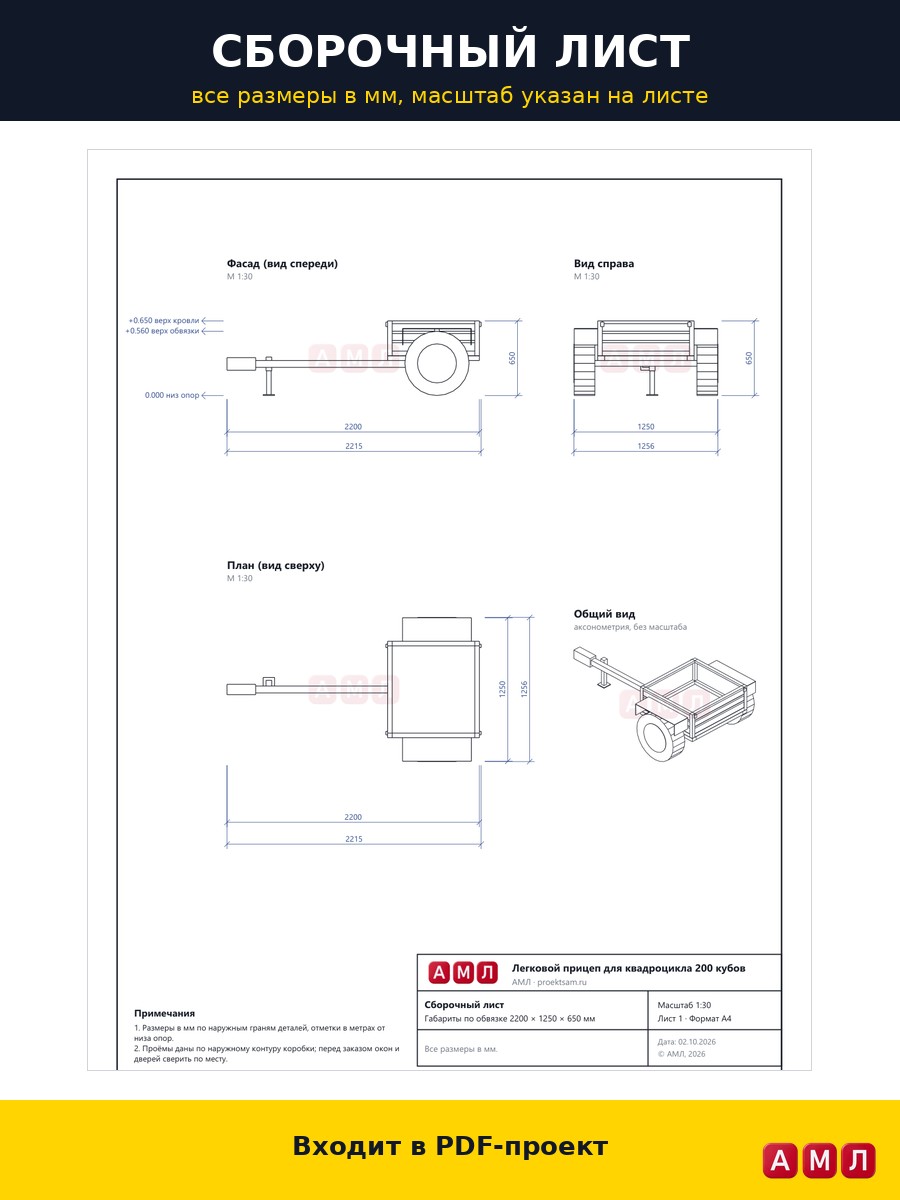

• Полный сборочный чертёж прицепа для квадроцикла с видом сверху, спереди и сбоку, все размеры указаны в мм;

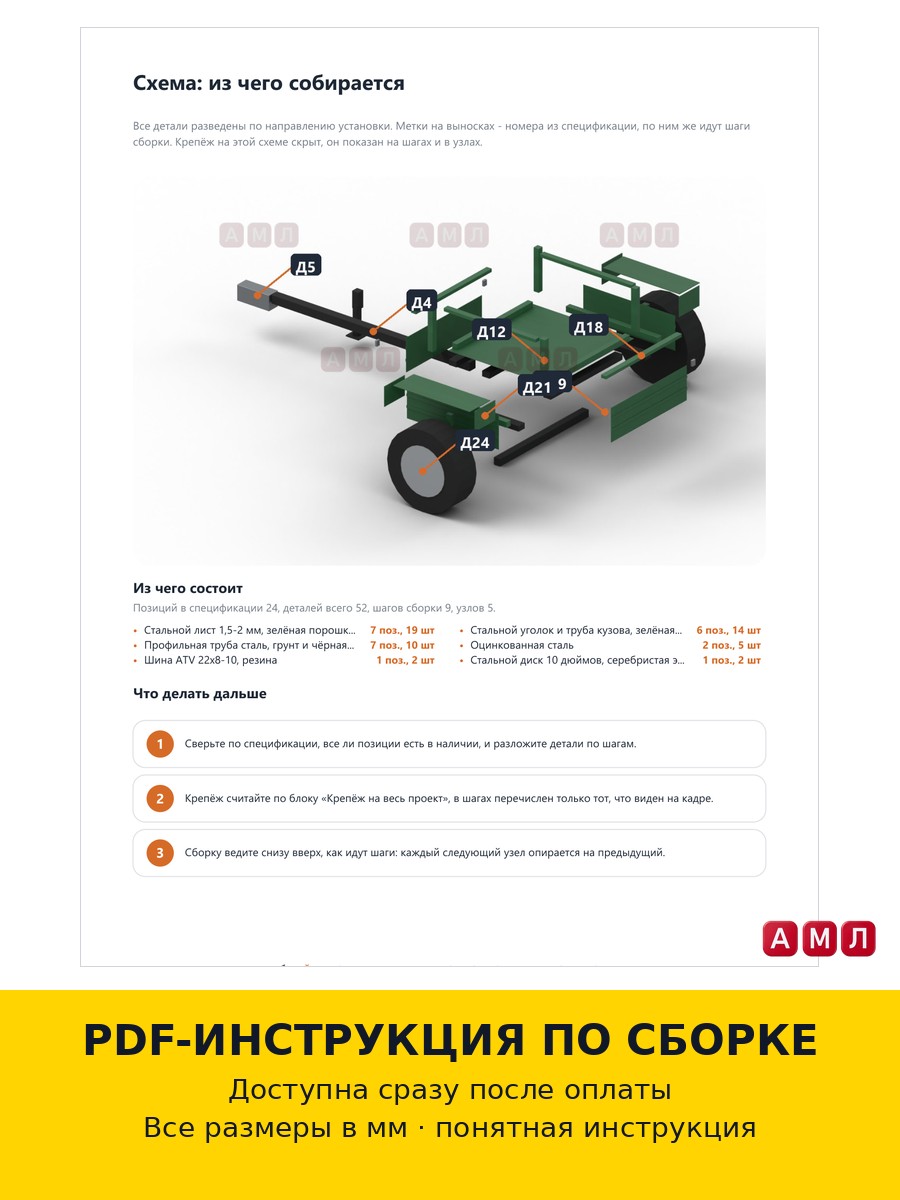

• Деталировка всех деталей с размерами и развёртками (рамы, лонжеронов, поперечин, днища, бортиков, сцепки);
• Таблица крепежа и фурнитуры: болты, гайки, шайбы, ось, подшипники, стойки, петли и замки;
• Перечень необходимых инструментов и оборудования для самостоятельной сборки и для мастерской;
• Пошаговая инструкция сборки от первой детали до финальной проверки;
•

• Что получит покупатель

• Мгновенная отправка PDF‑файла после оплаты - готовый цифровой товар (не физический прицеп);
• Профессиональный чертёж и детальная инструкция по сборке прицепа для квадроцикла, готовые к использованию в мастерской или для изготовления своими руками;
• Все размеры в мм, таблица крепежа и полный перечень материалов - можно сразу заказать комплектующие или поискать прицеп для квадроцикла б/у по размерам;
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
