Проект чертеж модульный уличный угловой диван с металлическим каркасом

Модульный уличный диван с алюминиевым каркасом и светлыми подушками - это готовый к изготовлению проект: подробный сборочный чертёж и PDF‑инструкция позволят быстро собрать устойчивый садовый диван для террасы или веранды.

Габариты: 3600 × 800 × 750 мм

Этот комплект предназначен для улицы - террасы, сада, крытой веранды или коммерческих зон отдыха. По чертежу вы сможете собрать низкий модульный диван на анодированном или окрашенном каркасе с универсальными съёмными светло‑серыми (или бежевыми/белыми) подушками и цилиндрическими валиками.

Материалы и размеры в PDF представлены подробно: профильный алюминий для каркаса, влагостойкая фанера/ДСП для сиденья при необходимости, мебельные крепления и синтетическая уличная ткань для подушек. В инструкции указаны габариты типового модуля (ширина 700-900 мм, глубина 800 мм, высота посадки 350-380 мм). PDF содержит деталировку в миллиметрах, таблицу крепежа и перечень инструментов, а также пошаговую последовательность сборки, чтобы вы могли изготовить диван сами или передать чертежи в мастерскую.

Что внутри PDF-инструкции

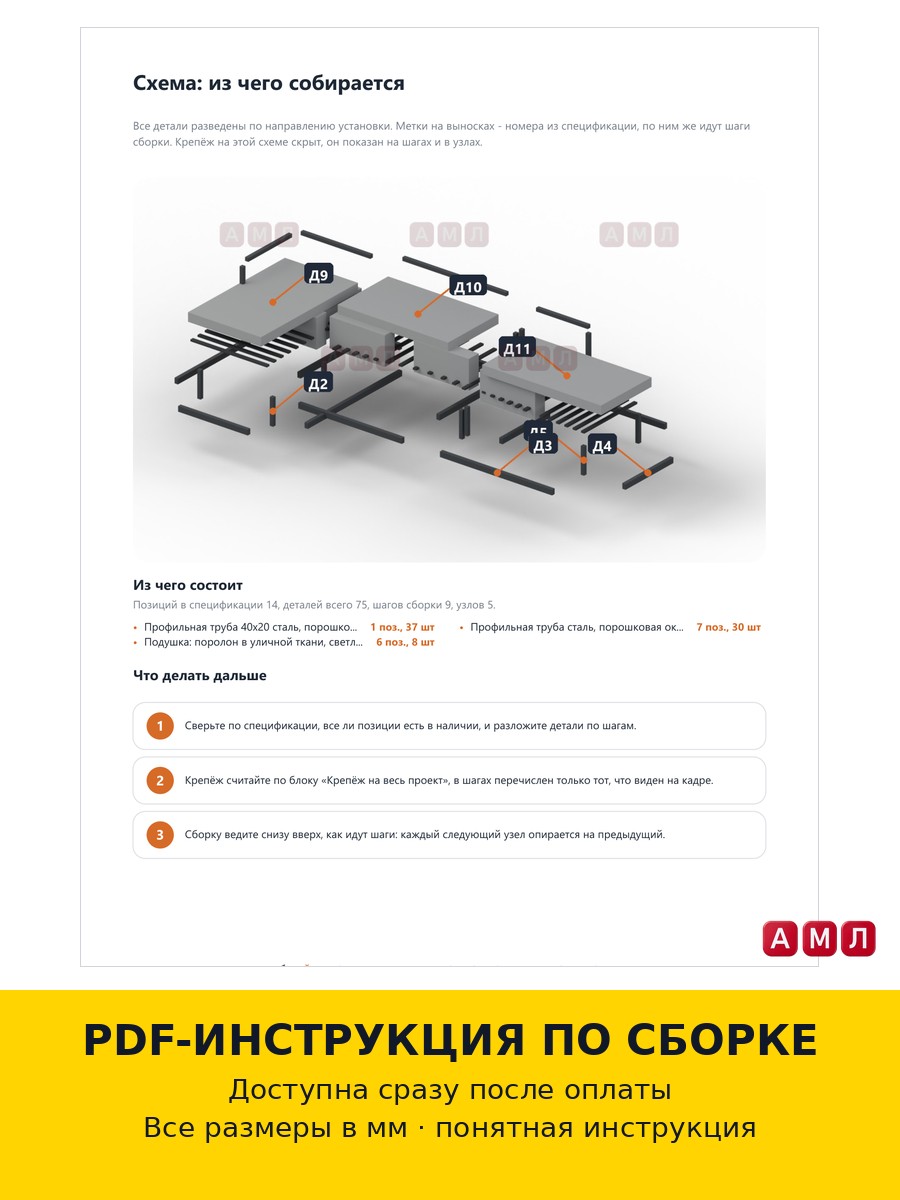

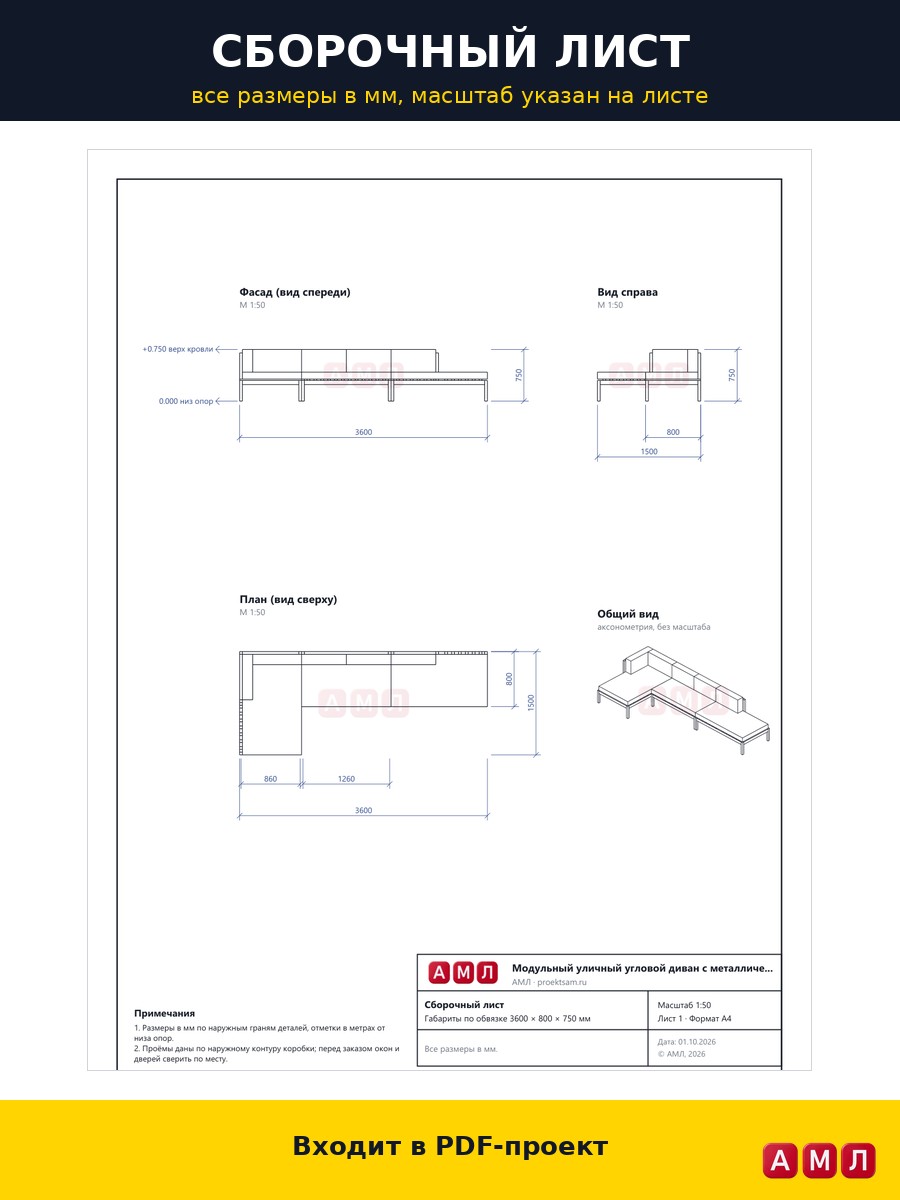

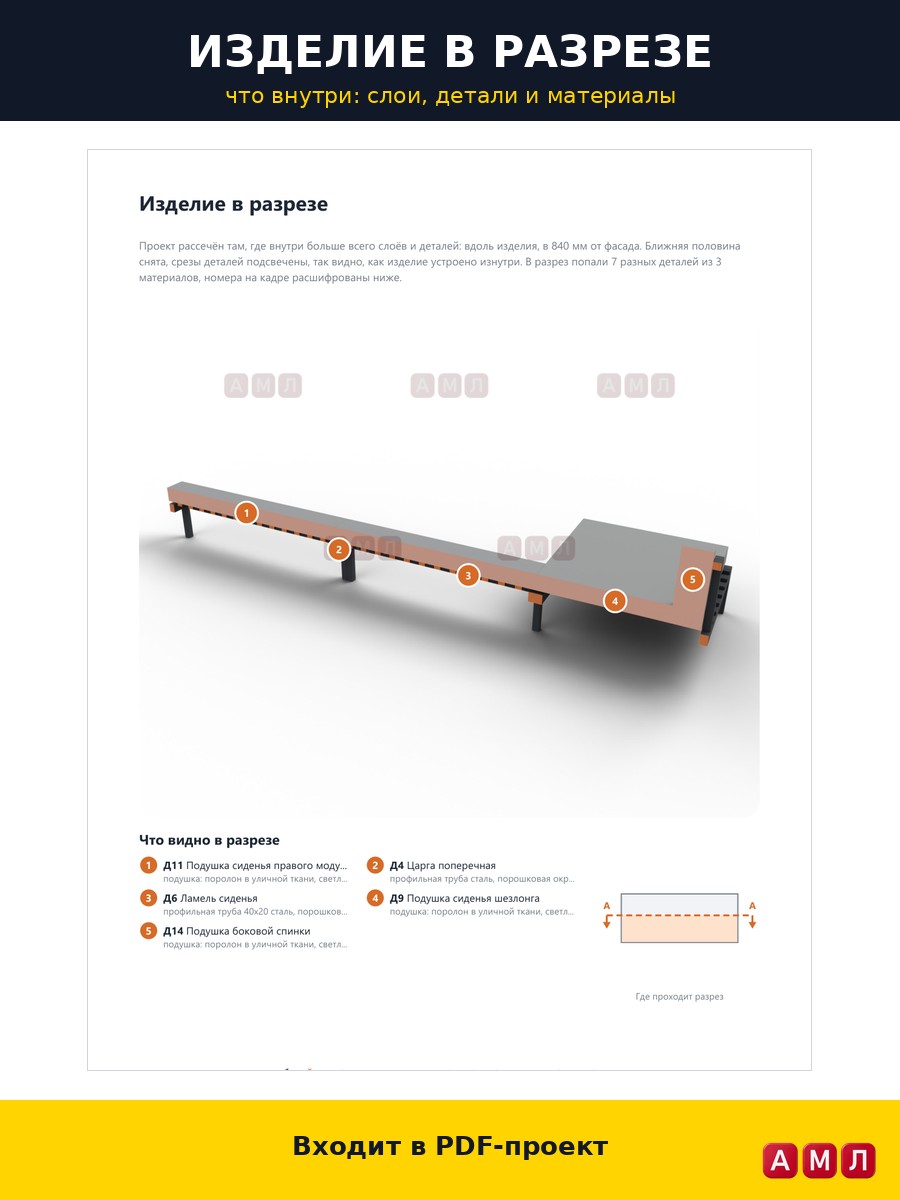

• Полноформатный сборочный чертёж (виды, разрезы, узлы) с размерами в мм для каждого модуля.
• Деталировка всех деталей: профильные элементы каркаса, опоры, панели сиденья, подлокотники, валики и подушки - с точными размерами и допусками.
• Таблица крепежа и фурнитуры: номера позиций, размеры болтов/шурупов, дюбелей, шайб и крепёжных элементов для уличного использования.
• Перечень необходимых инструментов: сверла, ключи, шуруповёрт, уровень, шлифовальные принадлежности и др.
• Пошаговая сборка: от подготовки каркаса и сварочных/сборочных операций до установки посадочных панелей и фиксации подушек.
•

• Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и чертежами - готово к печати и использованию в мастерской.
• Профессиональный сборочный чертёж модульного уличного дивана с алюминиевым каркасом и светлыми подушками.
• Мгновенная отправка PDF после оплаты - вы получите файл сразу и сможете начать изготовление.
• Материал, пригодный для самостоятельного изготовления или передачи в столярную/металлоизделующую мастерскую.
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
