Проект чертеж навес беседка на деревянных столбах 10х10 метров

Готовый цифровой набор чертежей и подробная PDF-инструкция для изготовления навеса на деревянных столбах размером 10х10 метров - полный профессиональный сборочный чертёж, расчёты и пошаговая инструкция для самостоятельной сборки или заказа в мастерской.

Габариты изделия: 10000 × 10000 × 2800 мм

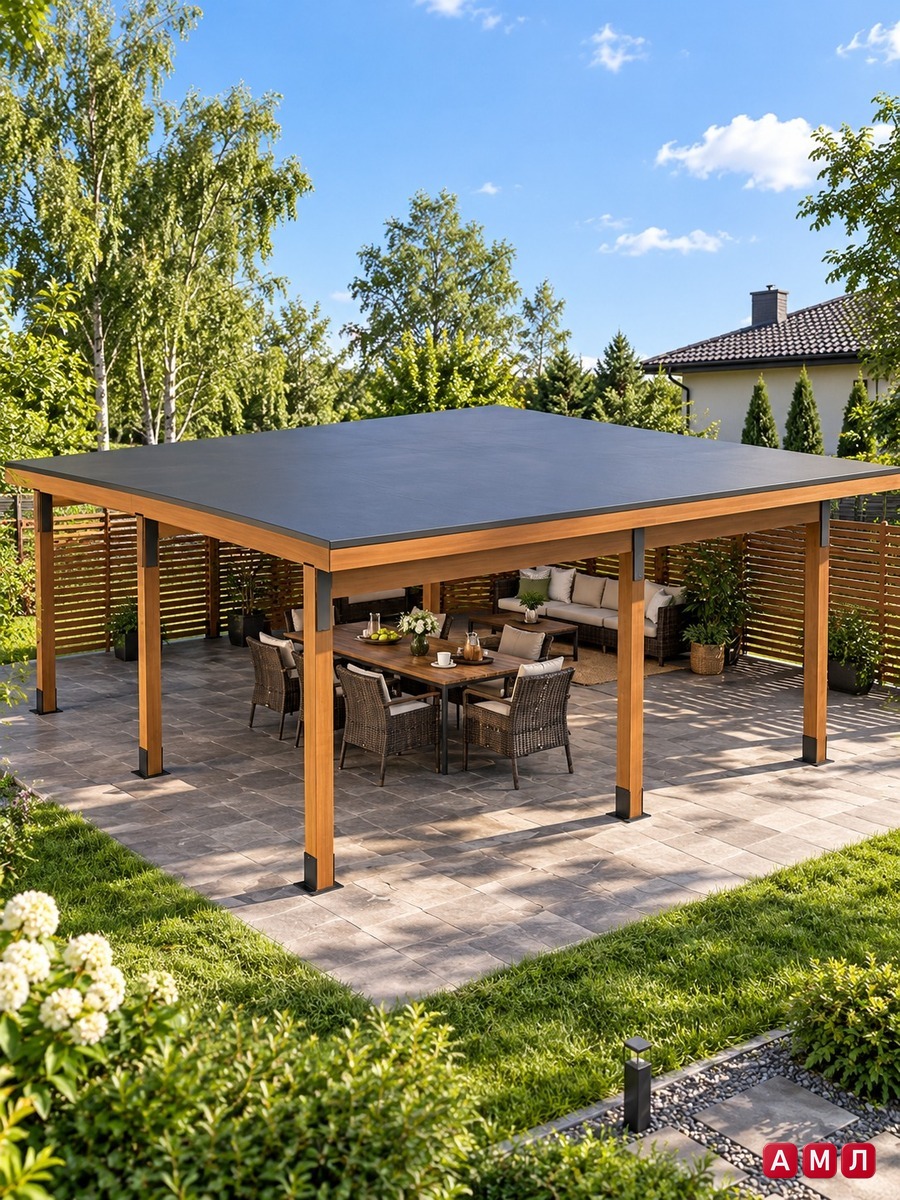

Навес на деревянных столбах 10х10 метров предназначен для укрытия автомобилей, организации террасы, зоны отдыха или склада на даче и в частном дворе. Проект рассчитан на деревянные стойки 10×10 см/10×10 мм (в описании указаны допустимые сечения и варианты усиления), рассчитанные нагрузки по ветру и снегу для средней климатической зоны; в инструкции показаны варианты монтажа на бетонный фундамент и на анкеры в грунт.

Изделие рассчитано на изготовление из строганного бруса/столбов, балок и лаг из древесины хвойных пород, с вариантами обработки антисептиками и огнезащитой. PDF-файл содержит полную деталировку с размерами в мм, таблицу материалов и крепежа, список инструментов, пошаговую последовательность сборки, схемы креплений и рекомендации по усилению столбов и армированию при необходимости. По чертежам вы сможете изготовить навес 10х10 м своими руками или заказать изготовление по готовому проекту в мастерской.

Что внутри PDF-инструкции

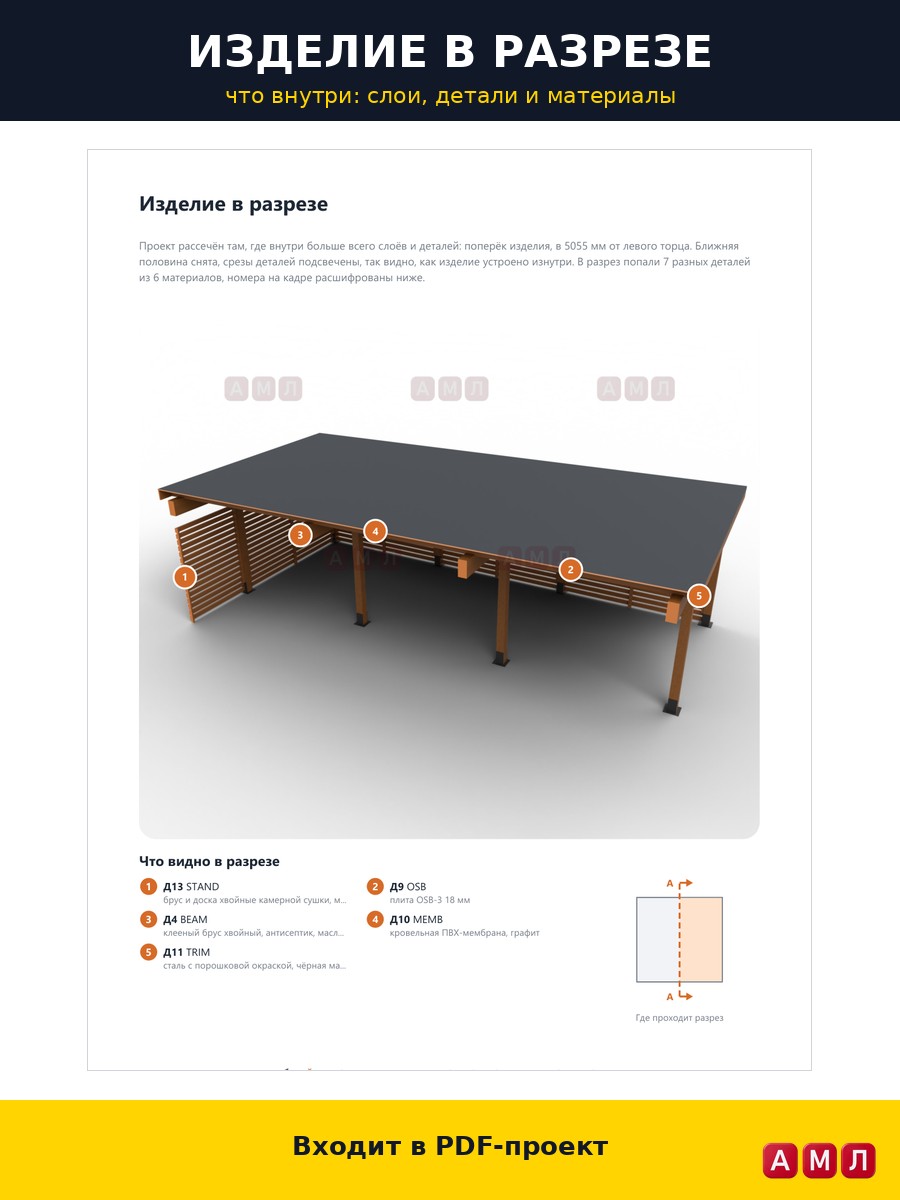

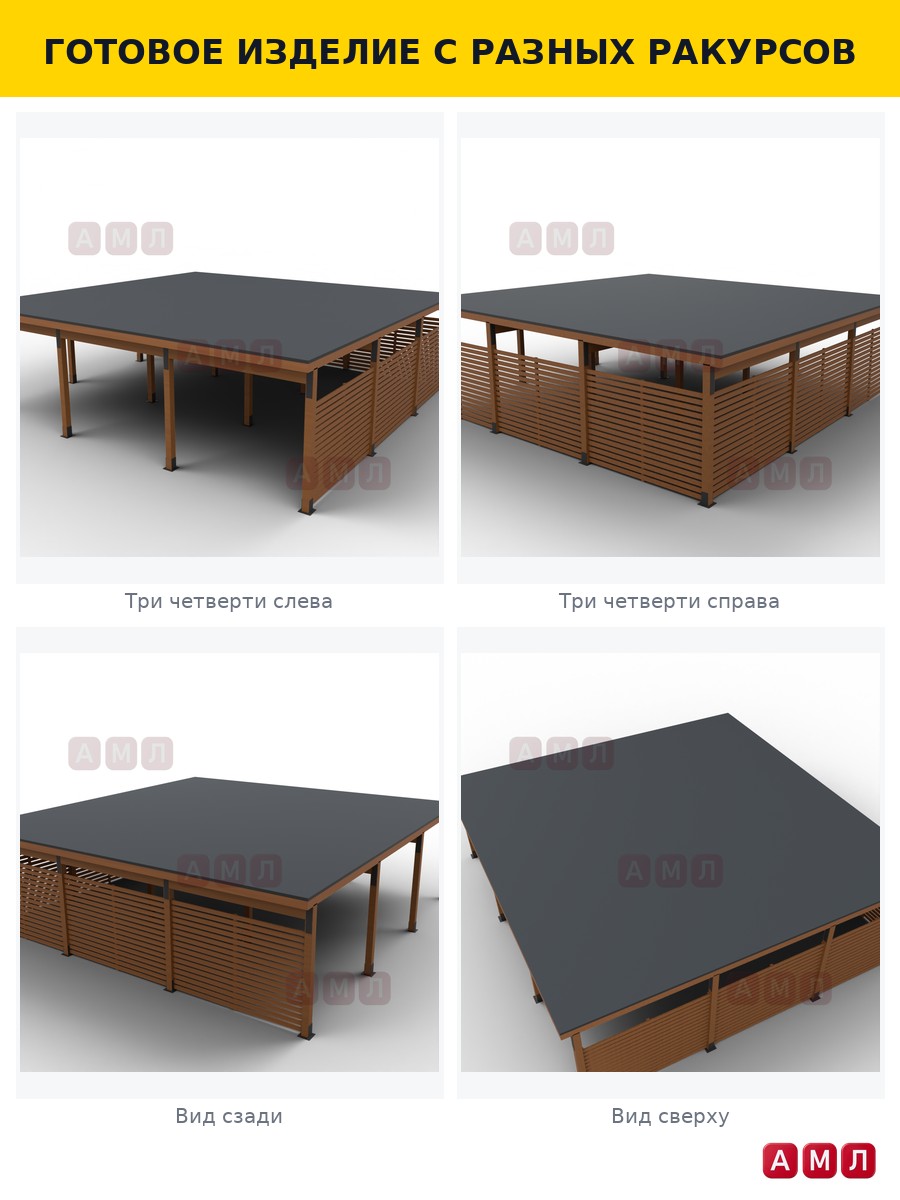

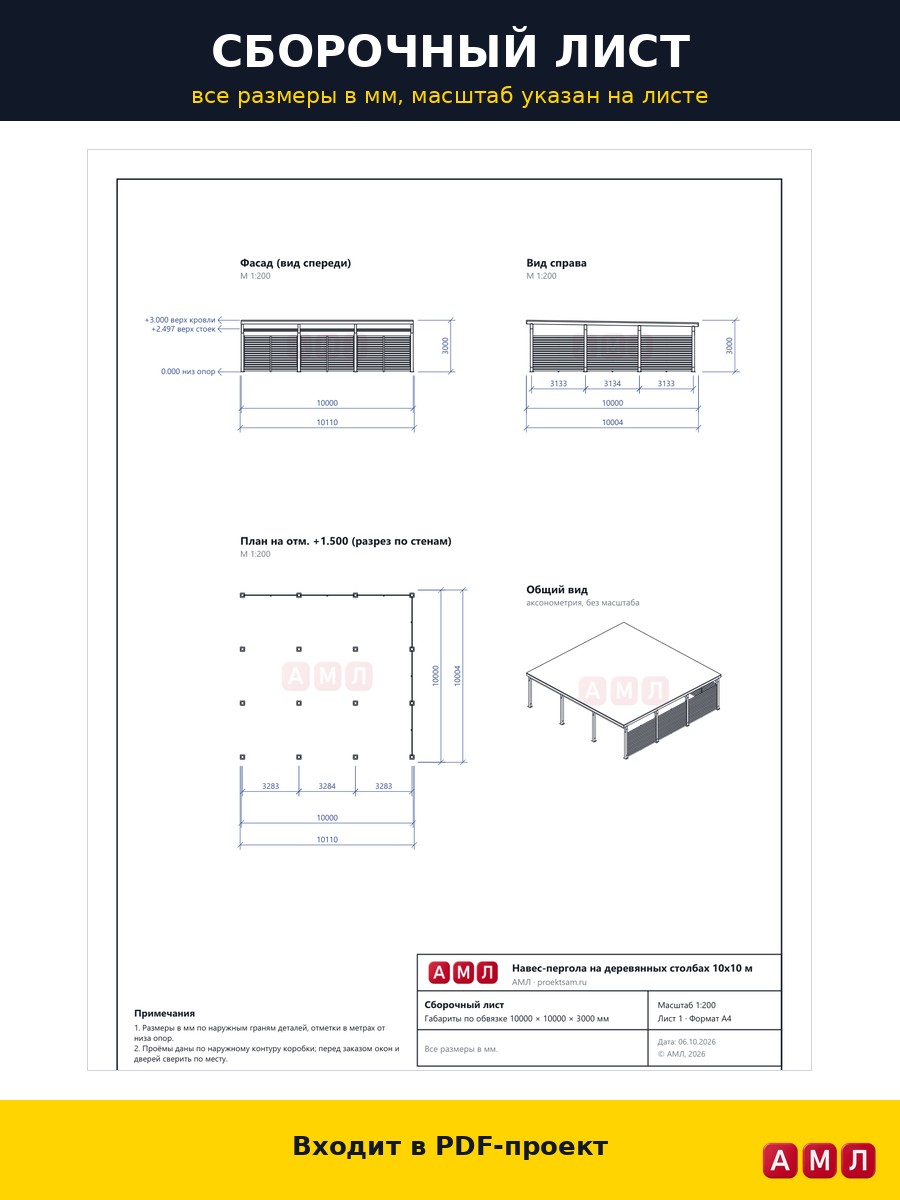

• Полный сборочный чертёж навеса на деревянных столбах 10х10 метров с видом сверху, фасадами и разрезами.

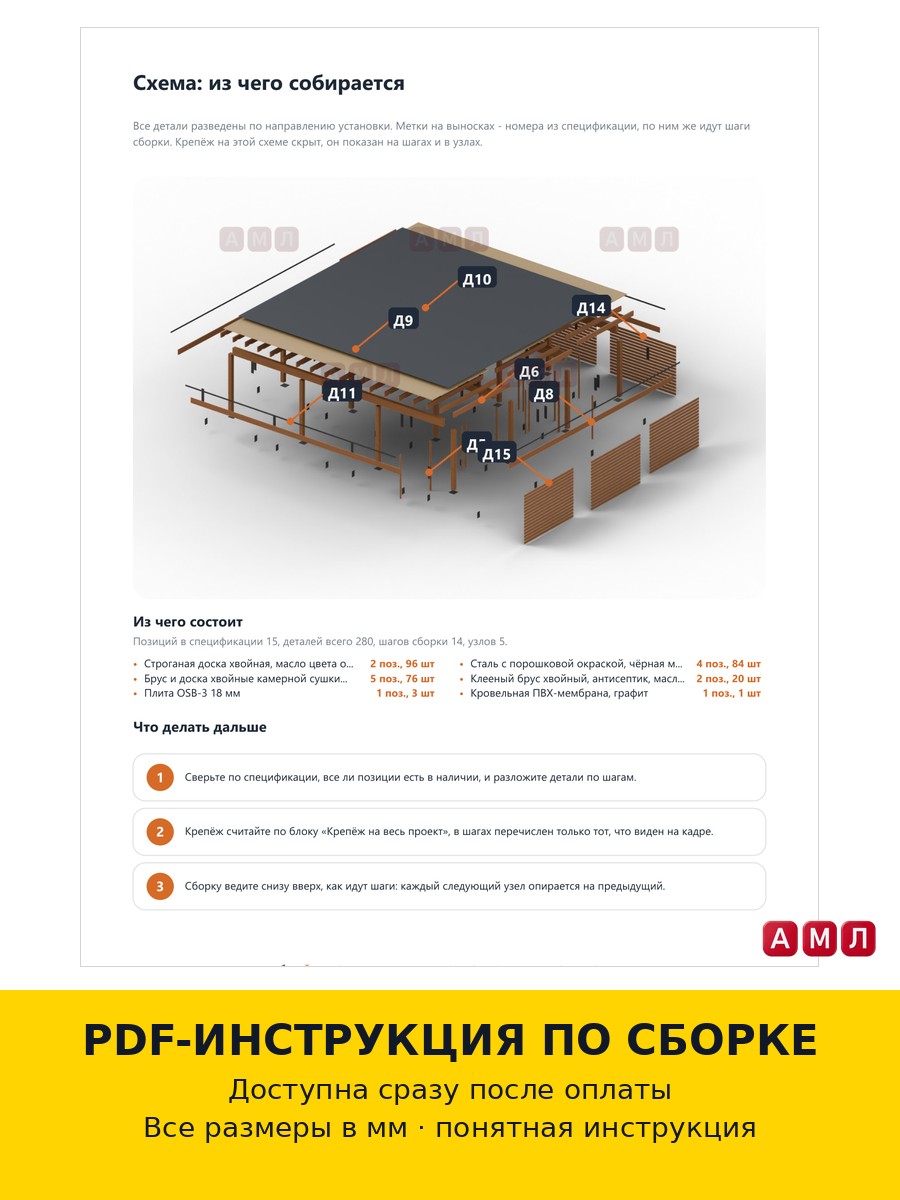

• Деталировка всех деталей с размерами в мм: столбы, балки, ригели, стропильная система и элементы обрешётки.
• Таблица крепежа и фурнитуры: болты, шпильки, металлические крепления, уголки, анкерные детали с артикулами и рекомендуемыми размерами.
• Перечень необходимых инструментов и расходных материалов для сборки и установки (включая антисептики и материалы для фундамента).
• Пошаговая инструкция по сборке: от разметки площадки и подготовки фундамента до установки столбов, монтажа балок, стропил и окончательной проверки прочности.
• Схемы креплений и узлов с обозначением размеров и допускаемых зазоров, а также рекомендации по обработке деревянных столбов против гниения.
• Расчёт материалов: количество бруса, балок, обрешётки и ориентировочная смета стоимости материалов.
• Варианты монтажа: на бетонный фундамент, анкерные плиты и в грунт с усилением; рекомендации по разрешению на строительство и учёту ветровой нагрузки.
• Фотопримеры узлов и типовых ошибок при строительстве с советами по их устранению.

Что получит покупатель

• PDF-инструкция по сборке навеса 10×10 м на деревянных столбах с полными размерами и профессиональным чертежом.
• Профессиональный сборочный чертёж готов к использованию в мастерской или для самостоятельного изготовления.
• Моментальная отправка PDF-файла после оплаты - файл доступен для скачивания сразу.
• Материал готов к использованию: вы сможете построить навес 10х10 метров своими руками или передать чертежи и расчёты подрядчику/мастерской.
• Подсказки по выбору материалов, обработке деревянных столбов и креплению навеса к фундаменту для долговечной эксплуатации.
