Проект чертеж небольшая кирпичная печь с варочной плитой для приготовления еды на даче - порядовка

Отопительно-варочная кирпичная печь с варочной плитой - проверенная конструкция для дома и бани; в комплекте готовый сборочный чертёж и подробная PDF-инструкция для самостоятельного изготовления по порядовке.

Габариты: 765 × 510 × 2385 мм.

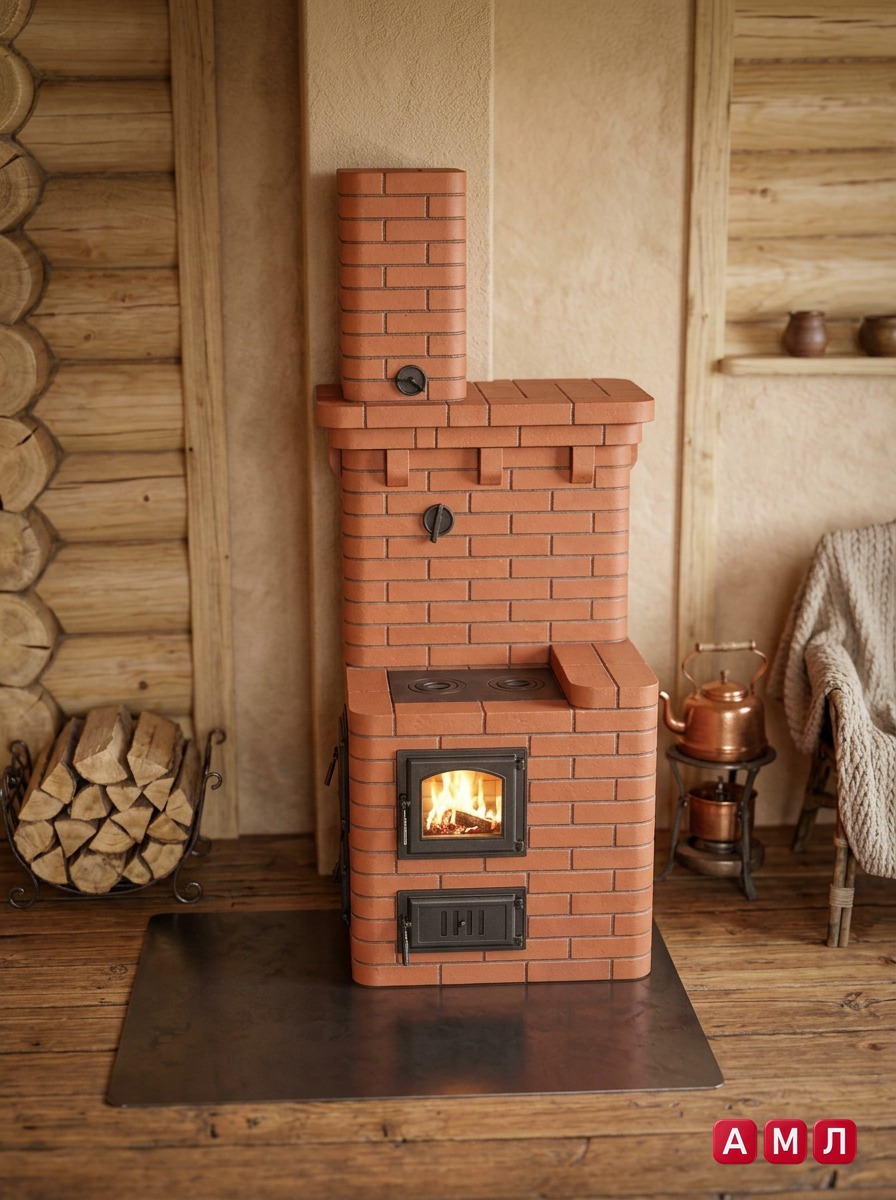

Это изделие подходит для обогрева жилых помещений, дачи и бани с возможностью приготовления пищи на чугунной варочной плите. Корпус - классическая кладка из керамического полнотелого кирпича М-150 с внутренними каналами из шамотного кирпича ШБ-8; в конструкции предусмотрен вертикальный дымоход, топочная дверца со стеклом, зольник, колосник и два съемных чугунных конфорочных кольца. По чертежу размеры печи типичные для частного дома и дачи, указаны габариты, высота и масса ориентировочно, а также варианты исполнения под разные размеры помещения и требования по теплопроизводительности.

PDF-инструкция содержит полный пакет для изготовления и установки: порядовку (схему кладки каждого ряда) с деталировкой в мм, ведомость кирпича (керамический полнотелый М-150 + шамотный ШБ-8), перечень печного литья (дверки, колосник, задвижки, плита), рецептуру растворов и нормативные швы, разрезы с дымооборотами, противопожарные разделки и отступки при установке к деревянным перекрытиям, а также подробный порядок сушки печи после кладки. Документ пригоден как для самостоятельной сборки «как сложить отопительно-варочную кирпичную печь самому», так и для передачи в мастерскую при заказе монтажа.

Что внутри PDF-инструкции

• Сборочный чертёж печи с видом спереди, сбоку и сверху и всеми основными размерами в мм.
• Порядовка - пошаговая схема кладки каждого ряда (порядок кирпичей по слоям) с деталировкой и отметками швов.
• Ведомость материалов: точное количество керамического полнотелого кирпича М-150 и шамотного ШБ-8, расход раствора.
• Таблица печного литья и фурнитуры: дверки (топочная, зольная), задвижки, колосник, варочная плита с размерами и посадочными местами.
• Рецептуры растворов, указания по толщине швов и допускам кладки.

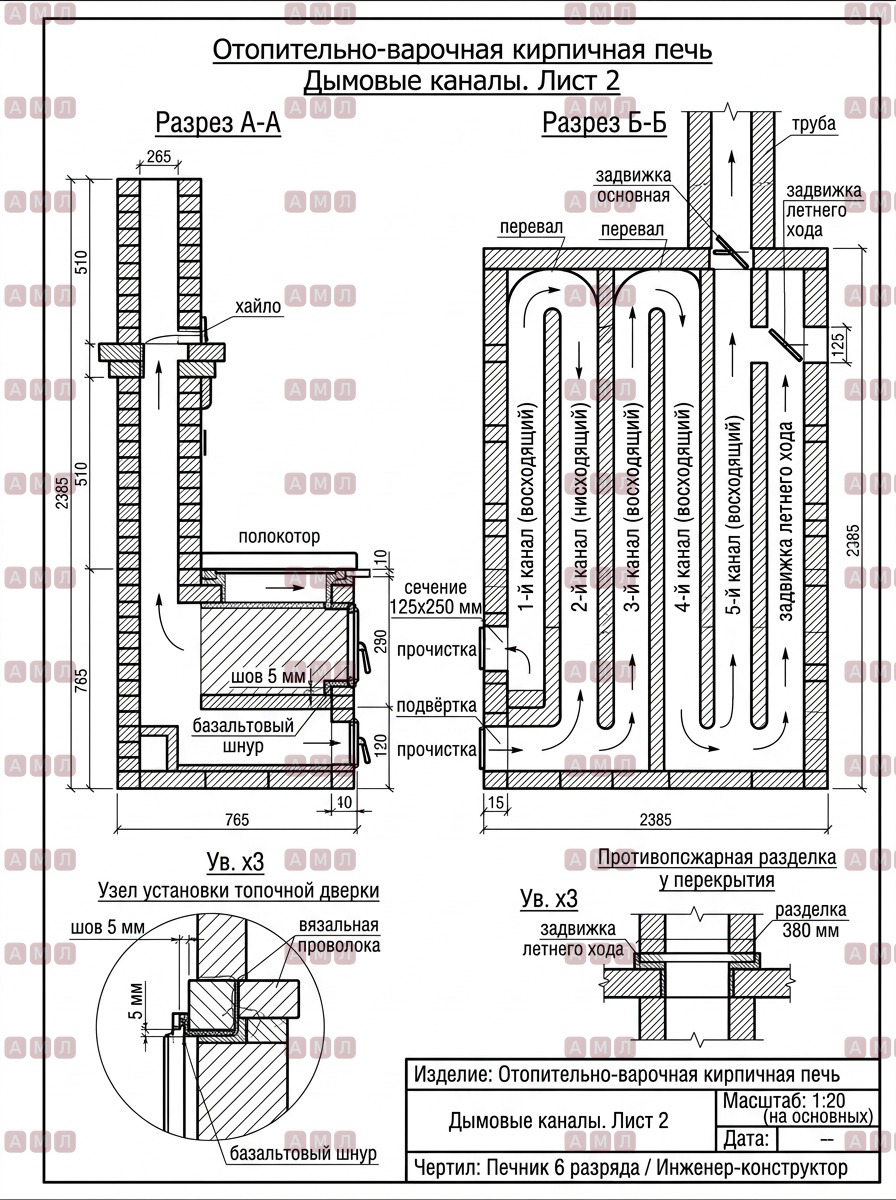

• Разрезы с описанием дымообменов и схемами каналов для оптимального тягового режима.
• Противопожарные разделки, отступки от стен и инструкции по установке на деревянный пол или фундамент.
• Перечень необходимых инструментов и крепежа (шнуры, колышки, нивелиры и пр.).
• Пошаговая сборка от первой закладки до финальной проверки и порядок сушки/растопки.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами, порядовкой и ведомостью материалов - готовый к использованию документ для изготовления печи своими руками или в мастерской.
• Профессиональный чертёж изделия: фасады, разрезы, посадочные места для печного литья и варочной плиты.
• Мгновенная отправка PDF-файла после оплаты - цифровой товар, не физическая печь.
• Материал готов к применению: вы сможете скачать «печь отопительно-варочная кирпичная чертежи и схема кладки», распечатать и приступить к закупке кирпича и фурнитуры.
• Подробная порядовка и ведомость кирпича (М-150 + ШБ-8), инструкции по растворам, противопожарным разделкам и порядку сушки - всё для безопасной и правильной установки.

Внимание! Данный чертёж печи является типовым эскизным решением (справочным материалом). Печь - источник открытого огня и высоких температур: кладку, сварку, монтаж и первую протопку выполняйте с привлечением квалифицированного печника или сварщика. Обязательно соблюдайте противопожарные разделки и отступки от сгораемых конструкций (СП 7.13130), требования к дымоходу, основанию и вентиляции, проверяйте тягу до начала эксплуатации. Перед началом работ покупатель обязан самостоятельно проверить все размеры и адаптировать проект под свои условия (помещение, материалы, климатическую зону). Разработчик не несёт ответственности за качество кладки и сборки, монтаж, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
