Проект чертеж Новогодний Олень из дерева

Готовый проект «Новогодний Олень из дерева» с профессиональным сборочным чертежом и инструкцией для самостоятельной сборки - габариты изделия: ширина 2000 мм, глубина 300 мм, высота 4000 мм (2×0,3×4 м). Это цифровой товар: после оплаты вы получаете PDF-файл с полным комплектом чертежей и пошаговой инструкцией.

Размеры:
в метрах: 2х0.3х4м
в сантиметрах: 200х30х400см
в миллиметрах: 2000х300х4000мм

Проект подходит для оформления торговых точек, витрин, кафе или частного интерьера и уличного декора при условии защиты покрытия, а также для использования на сезонных мероприятиях и фотозонах. Конструкция рассчитана на сборку из обрезной доски, фанеры или ламинированного мебельного щита, с возможностью адаптации под резьбу или выпиливание лобзиком. Размеры и расположение элементов оптимизированы под стандартные пиломатериалы.

PDF на 34 страницы содержит деталировку всех деталей с размерами в мм, карту раскроя пиломатериала, таблицу расчета крепежа и ведомость материалов, а также пошаговую сборку с фотографиями каждого этапа и подсказками по окраске и фиксации узлов. Чертежи выполнены в чистом стиле без надписей, только номера деталей и размеры, что удобно для лазерной резки, CNC или ручной выпиливки.

Что внутри PDF-инструкции

• Постер-инфографика на одном листе, общий вид изделия и основные размеры.

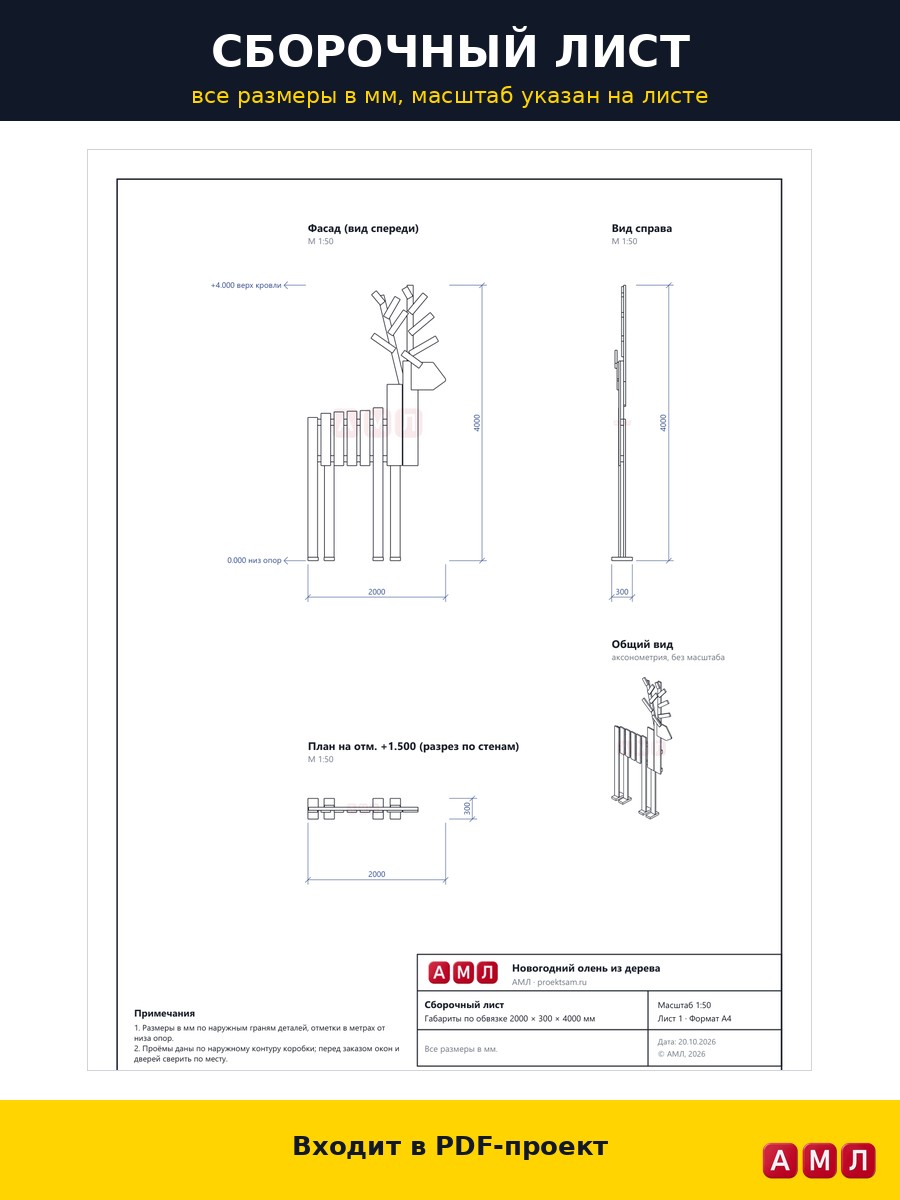

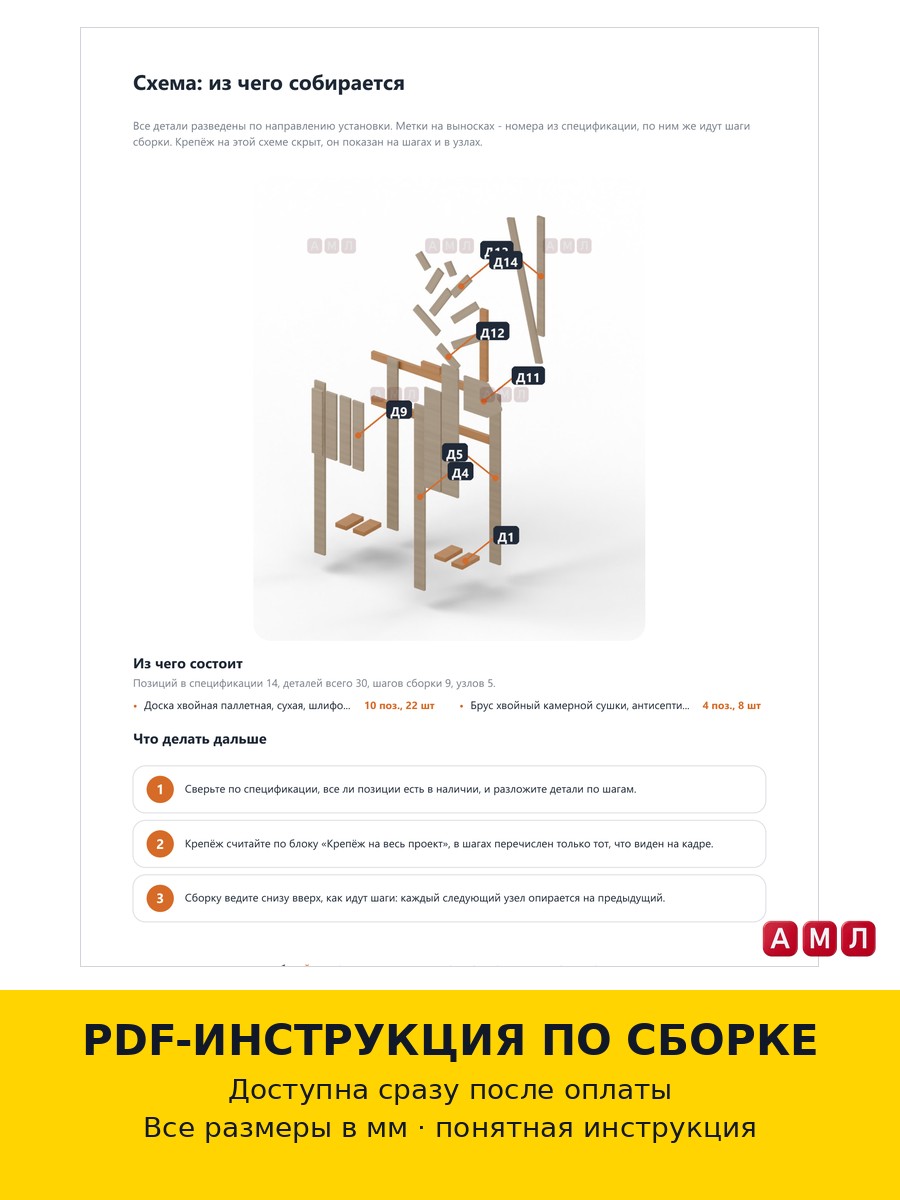

• Сборочный чертеж в масштабе, взрыв-схема сборки с нумерацией деталей.
• Деталировка всех деталей с размерами в мм, полезно для выпиливания и раскроя.
• Карта раскроя пиломатериала с оптимизацией по стандартным размерам.
• Таблица крепежа и фурнитуры, расчёт количества на весь проект.
• Ведомость материалов и список закупки с рекомендациями по сортам дерева.

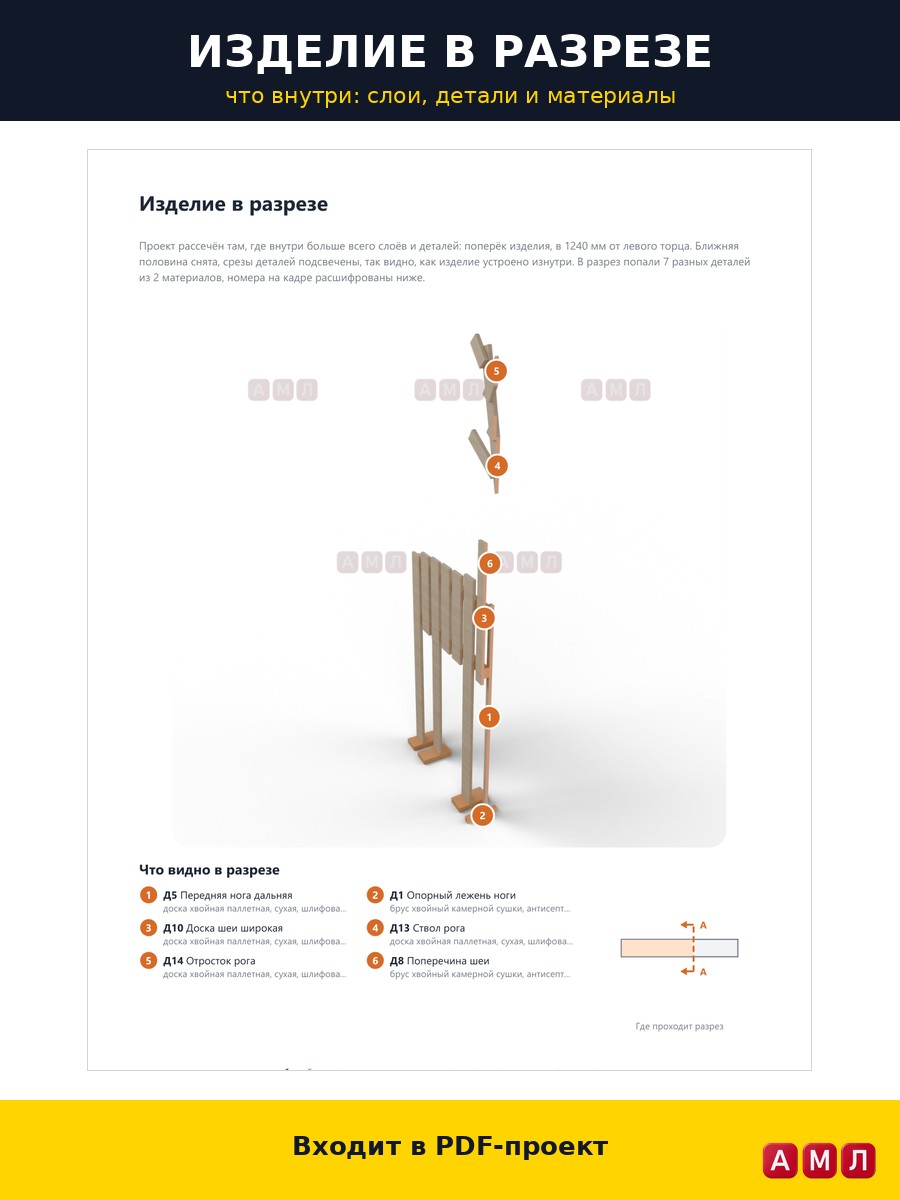

• Узлы и соединения крупным планом, подсказки по сборке и усилению.
• Пошаговая PDF-инструкция: 9 шагов сборки с фото каждого шага и контрольными точками.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и пошаговыми фотографиями.
• Профе



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
