Проект чертеж Новогодний Олень из дерева

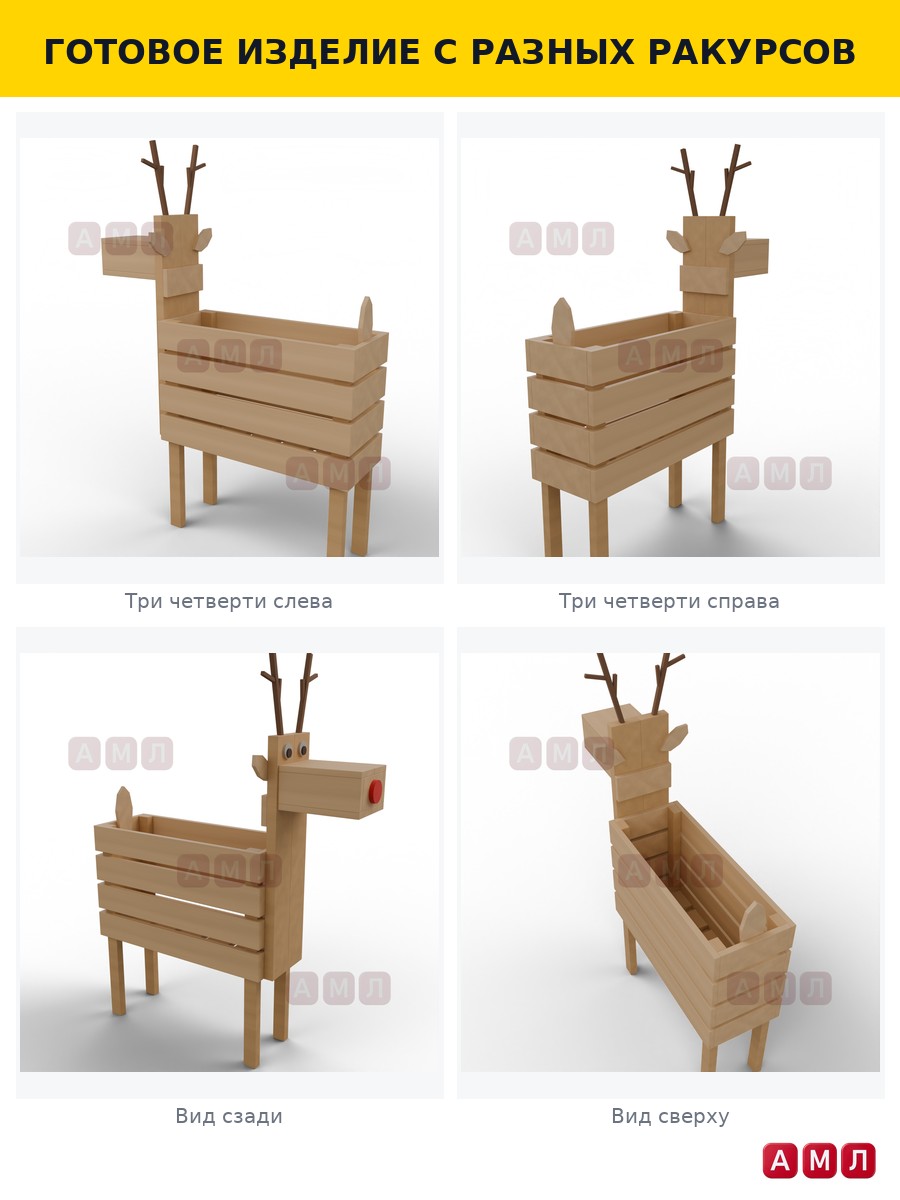

Готовый проект и профессиональный сборочный чертеж новогоднего Олень из дерева, размеры готового изделия: ширина 1500 мм, глубина 400 мм, высота 2000 мм (1,5×0,4×2 м). Это цифровой PDF-файл с полным комплектом чертежей для самостоятельной сборки.

Размеры:
в метрах: 1.5х0.4х2м
в сантиметрах: 150х40х200см
в миллиметрах: 1500х400х2000мм

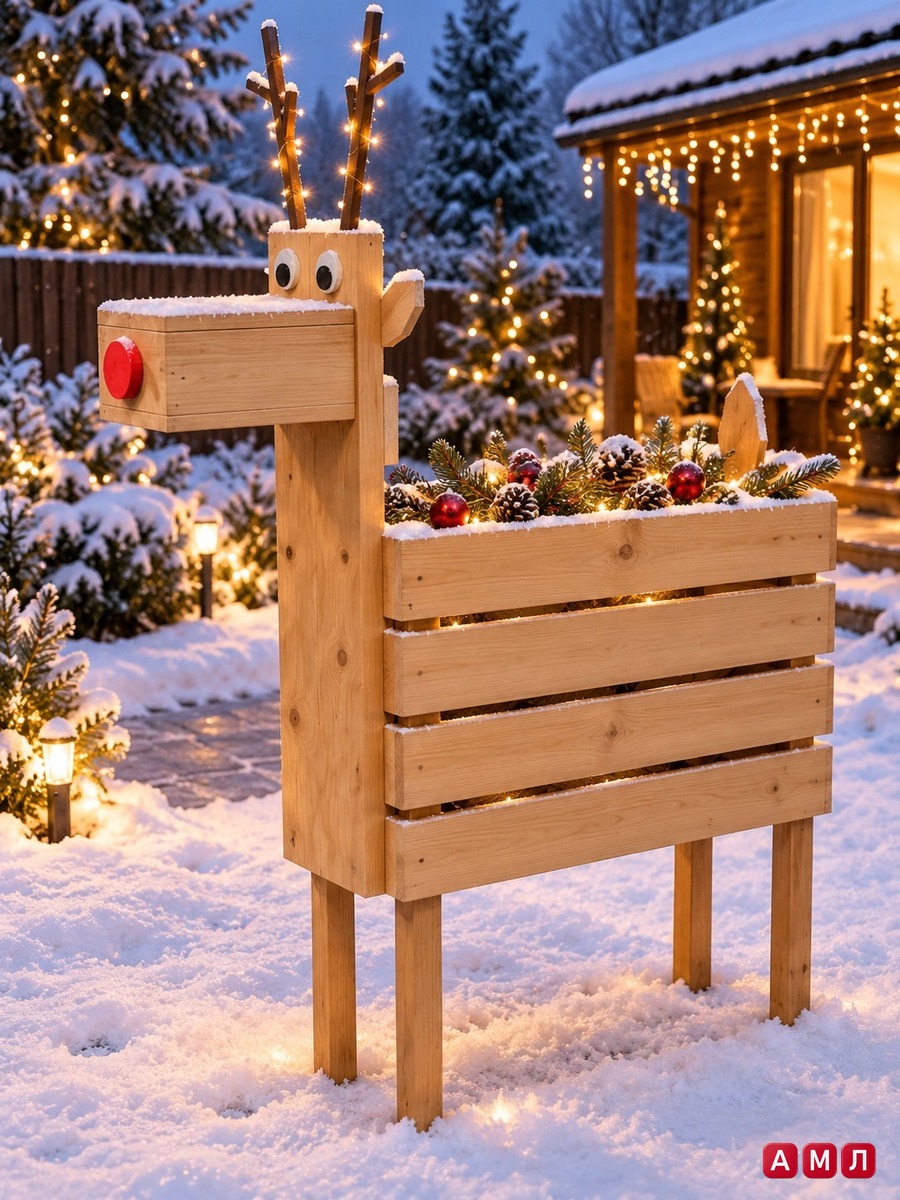

Идеально подходит для оформления витрины магазина, гостиной, офиса или дачного участка в сезон праздников. Конструкция рассчитана на сборку из пиломатериалов: фанера, сосновые доски или ламели толщиной по раскрою; возможна адаптация под лазерную резку или выпиливание. В описании показано, как собрать новогоднего оленя из дерева своими руками, где расположить узлы крепления и как проложить подсветку при желании.

PDF на 37 страниц включает пошаговую инструкцию с 9 шагами сборки и фото каждого шага, деталировку с размерами в мм, карту раскроя пиломатериала, ведомость материалов и таблицу крепежа, перечень инструментов и расчёт крепежа на весь проект. В материале содержатся раскладка деталей для выпиливания, узлы соединений крупным планом и взрыв-схема сборки от первой детали до финальной проверки.

Что внутри PDF-инструкции

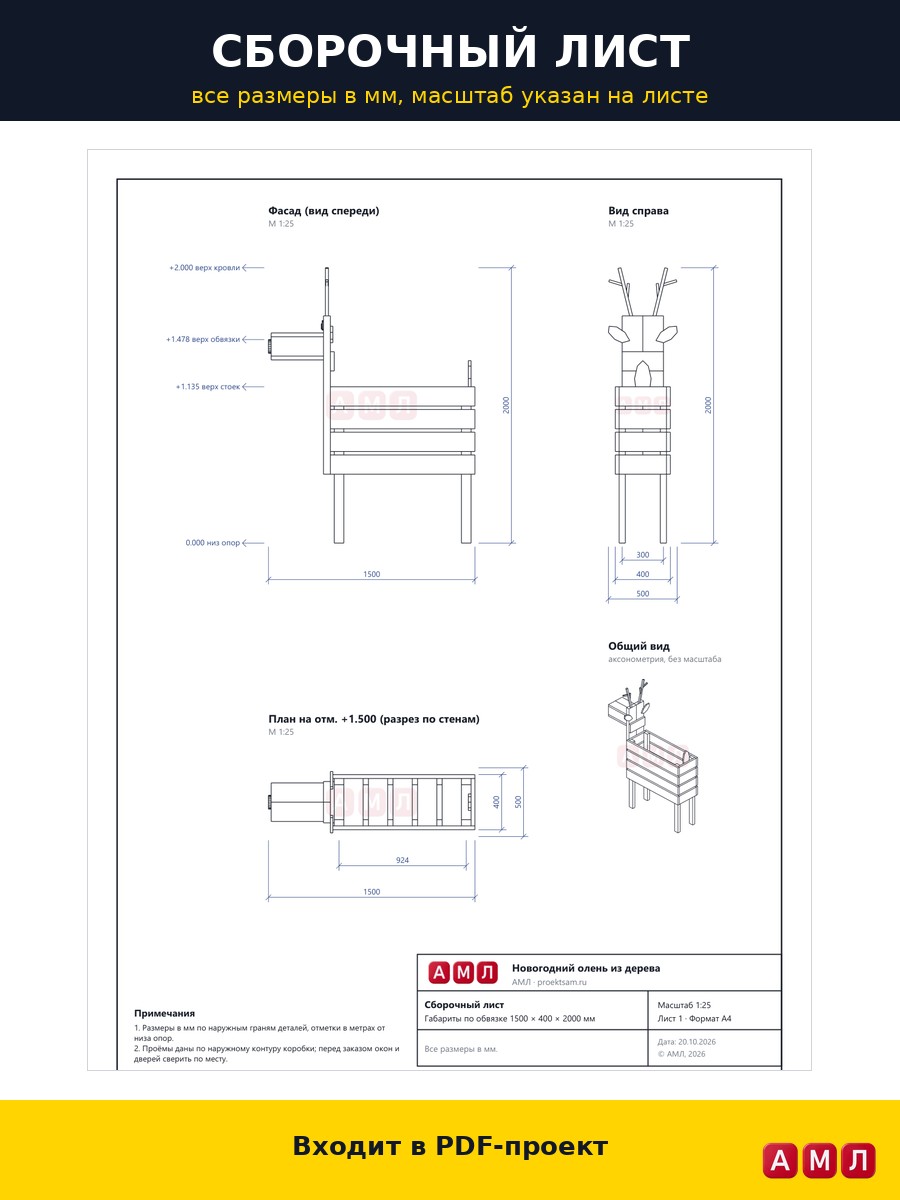

• Сборочный чертёж формата A3 в чистом стиле: номера деталей и размеры, без лишних надписей.
• Деталировка всех деталей с размерами в мм и отметить мест крепежа.
• Постер-инфографика на одном листе с видом изделия и основными размерами.
• Карта раскроя пиломатериала, оптимизированная для минимизации отходов.
• Таблица крепежа и фурнитуры с количеством и размером каждого элемента.
• Перечень необходимых инструментов и рекомендуемые материалы.

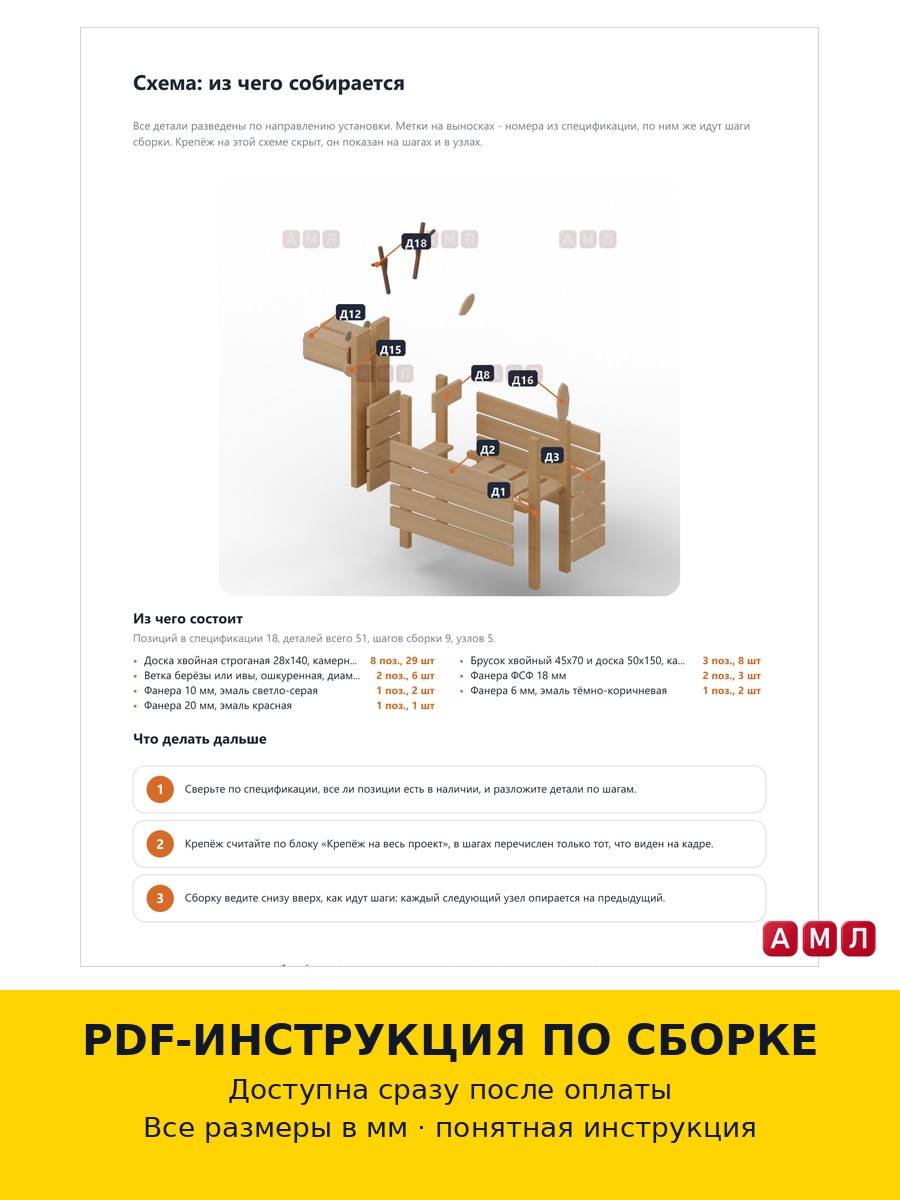

• Узлы и соединения крупным планом, взрыв-схема сборки, пошаговая сборка от первой детали до финальной проверки.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами для изготовления новогоднего оленя из дерева.
• Профессиональный чертёж и постер-инфографика на одном листе, деталировка с размерами в мм и карта ра



  Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
