Проект чертеж Односкатная гриль зона

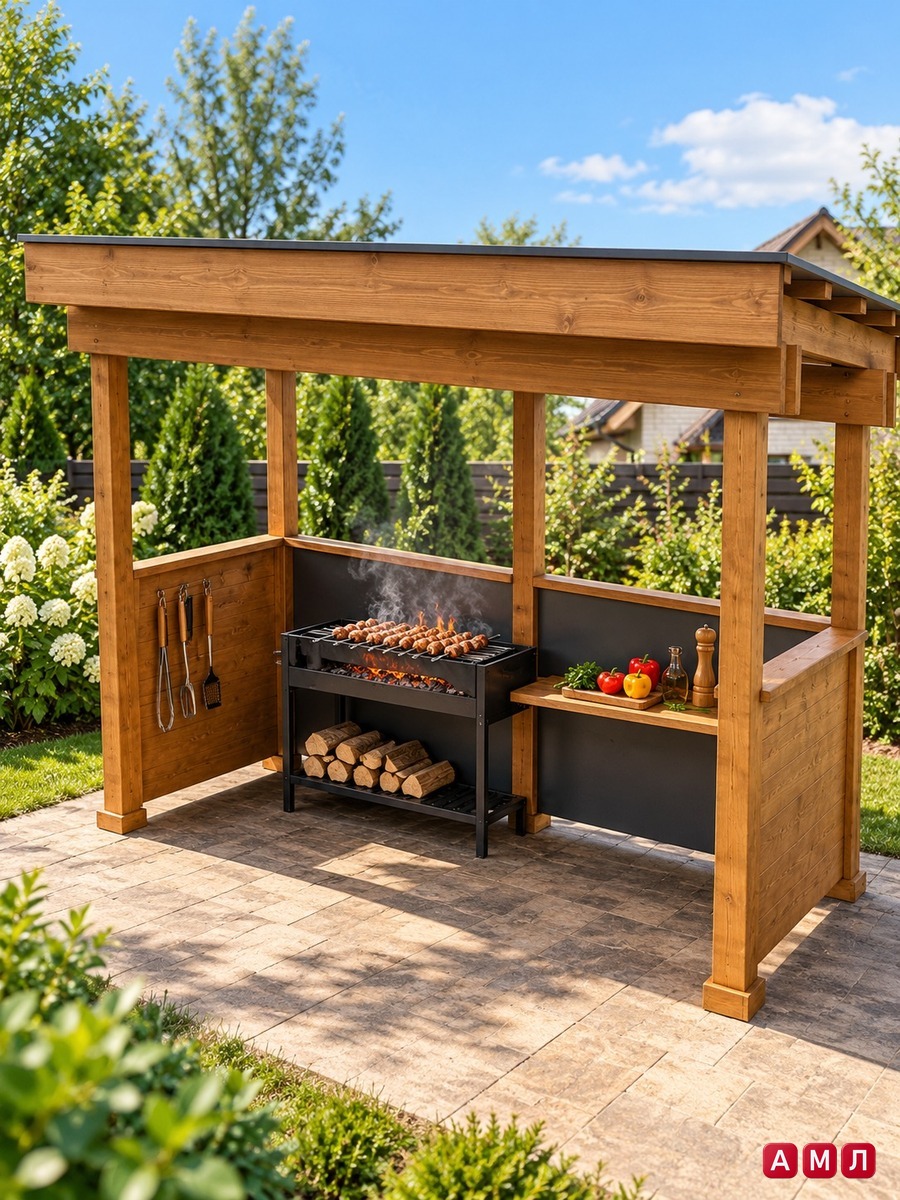

Односкатная гриль зона - это компактная конструкция с наклонной крышей, объединяющая мангал/барбекю, рабочую поверхность и дымоход; в комплекте - готовый сборочный чертёж и подробная PDF-инструкция для изготовления и монтажа.

Габариты: 3000 × 1200 × 2300 мм.

Проект подходит для дачи, загородного участка или благоустроенного двора - оптимален для маленького двора и террасы, где нужна функциональная гриль зона с экономией места. Чертёж рассчитан как для отдельно стоящего исполнения, так и для комбинированной конструкции при установке на ленточный или плитный фундамент

 Размеры приведены в мм. PDF-инструкция включает деталировку с размерами в мм, таблицу крепежа, список инструментов и пошаговую последовательность сборки

Что внутри PDF-инструкции

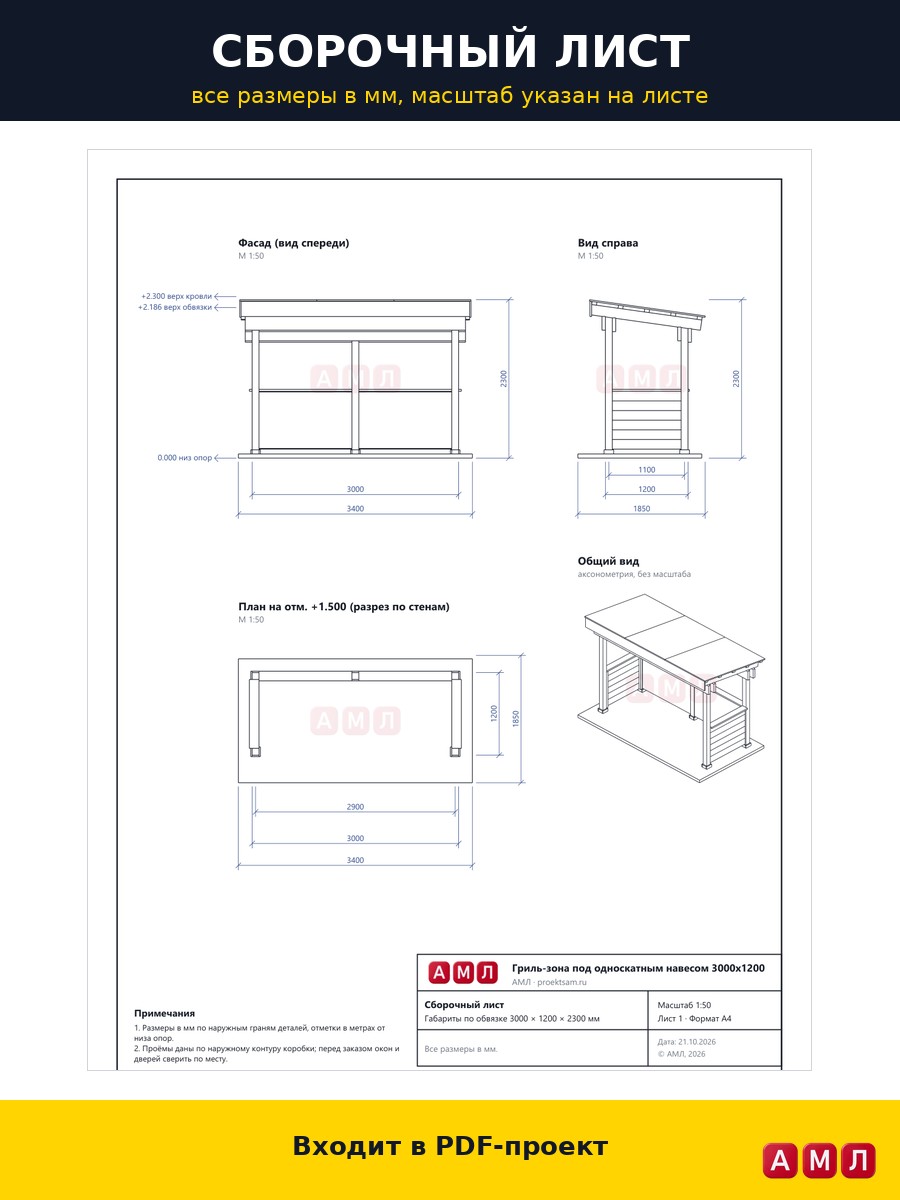

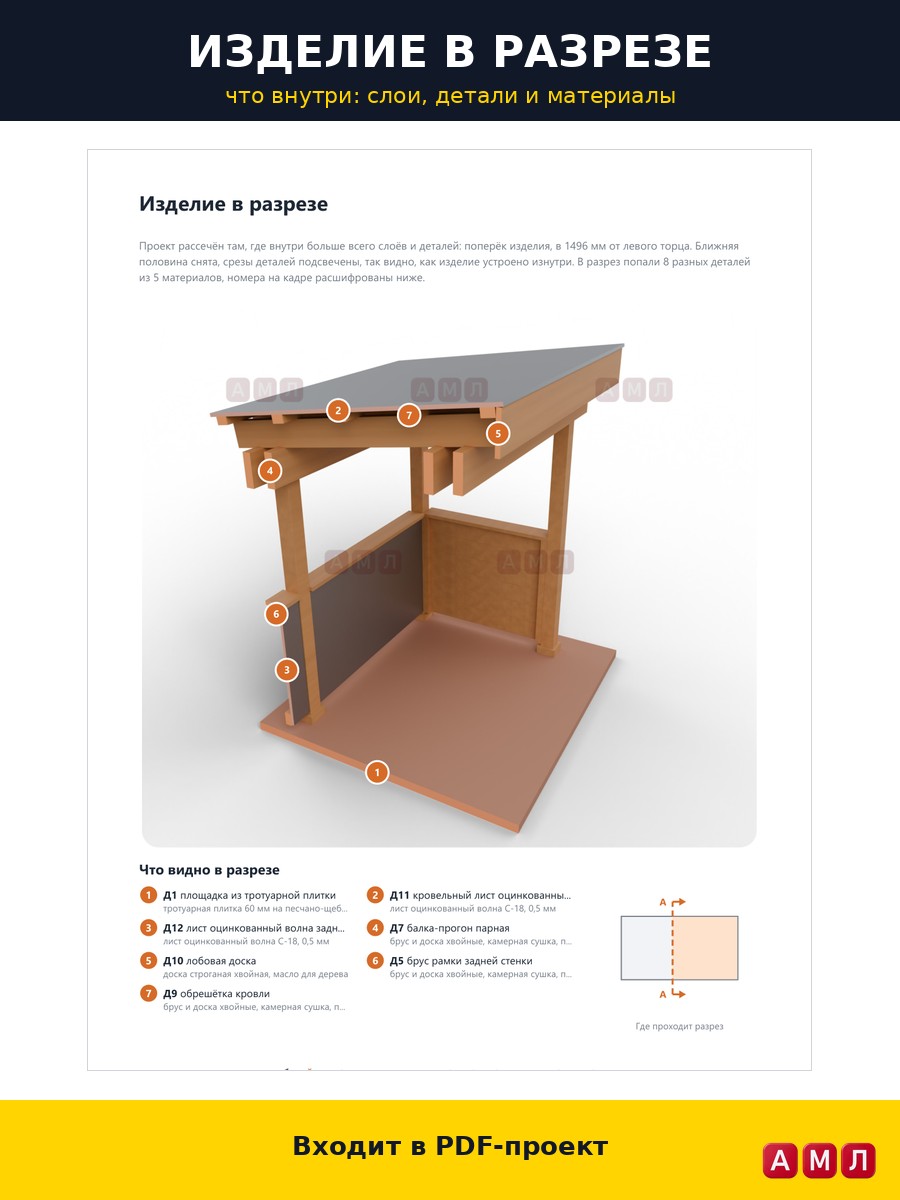

• Сборочный чертёж односкатной гриль зоны в нескольких видах (фасад, план, разрезы) с размерами и привязками.

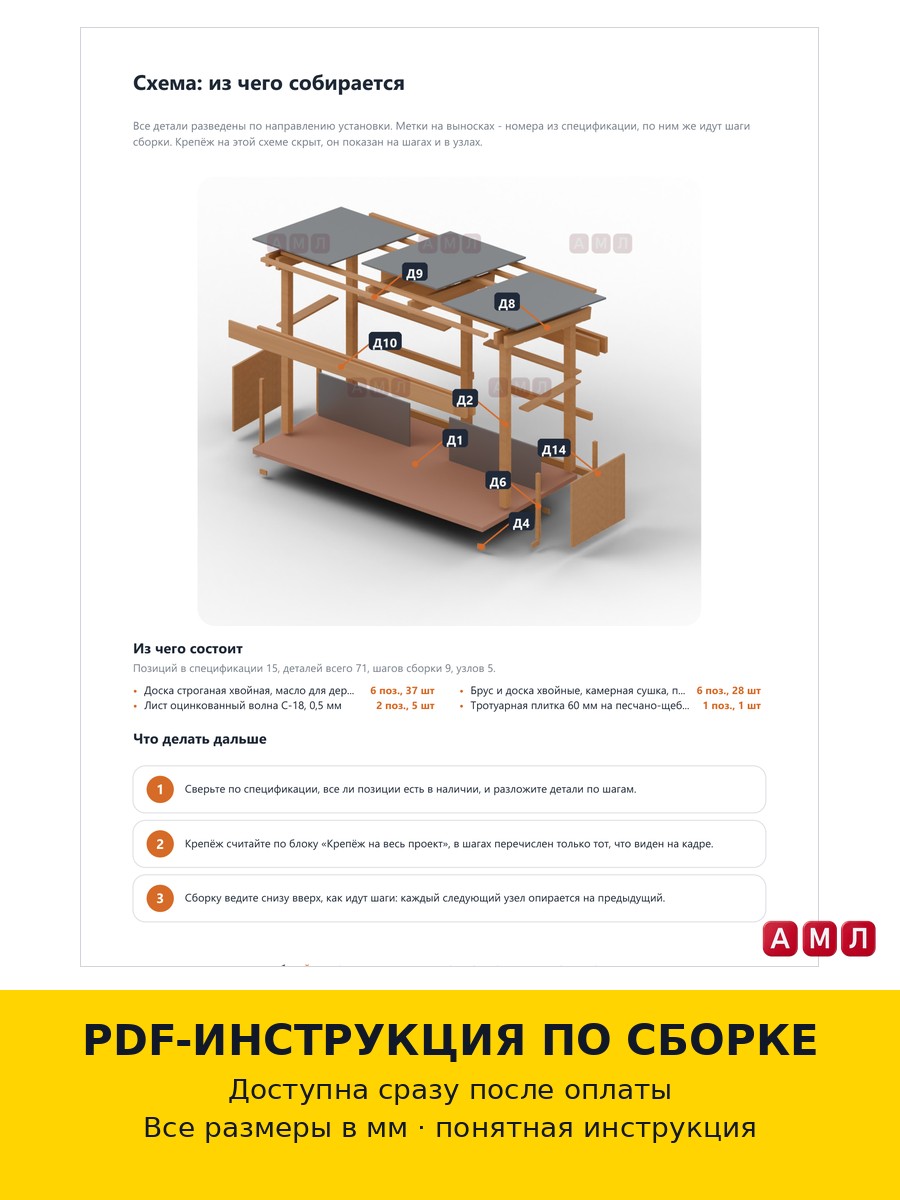

• Деталировка всех деталей с размерами в мм: подиум, камера для мангала/барбекю, столешница, опорные столбы, элементы кровли и дымохода.
• Таблица крепежа и фурнитуры с артикулами, рекомендованными размерами и количеством (болты, анкеры, уголки, кронштейны).
• Перечень необходимых материалов с альтернативами (кирпичи, виды утеплителя, кровля) и расчет расхода по типоразмерам.
• Список инструментов для самостоятельной сборки и работы в мастерской.
• Пошаговая сборка: подготовка площадки и разметка, монтаж фундамента, кладка кирпичной части, установка мангала/барбекю, крепление дымохода, монтаж односкатной кровли, утепление и отделка фасада.
•

•

• Что получит покупатель

• Моментальная отправка PDF-файла после оплаты - готовый цифровой товар (не физическая сборка).
• Полная PDF-инструкция по сборке односкатной гриль зоны со всеми размерами в мм и монтажными примечаниями.
• Профессиональный сборочный чертёж, пригодный для изготовления своими руками или передачи в мастерскую/строительной бригаде.
• Варианты для маленького двора и расчёты материалов для разных типоразмеров, а также рекомендации по кровле и утеплению крыши.
