Проект чертеж откатные ворота 10 метров из профильной трубы

Готовый сборочный чертёж и пошаговая PDF-инструкция для изготовления откатных ворот шириной 10 метров - полный технический пакет для самостоятельного изготовления или сдачи в производство.

Габариты: 10000 × 150 × 1700 мм

Этот цифровой продукт предназначен для обладателей участков, гаражей и промышленных въездов с проездом 10 м: по чертежам вы изготовите прочную конструкцию для частного дома, дачи или предприятия. Конструкция рассчитана на монтаж с профнастилом, алюминиевыми ламелями или заполнением из металлического каркаса

В PDF-инструкции указаны все размеры в мм для изготовления направляющих, рамы и уравновешивающих элементов, даны варианты фундамента и монтаж фундамента для откатных ворот 10 метров, таблицы по роликовым опорам и элементам откоса, а также полный перечень крепежа и список инструментов. Документ подходит как для заказа "под ключ" у производителя, так и для самостоятельной сборки - в инструкции есть подробная пошаговая последовательность сборки

Что внутри PDF-инструкции

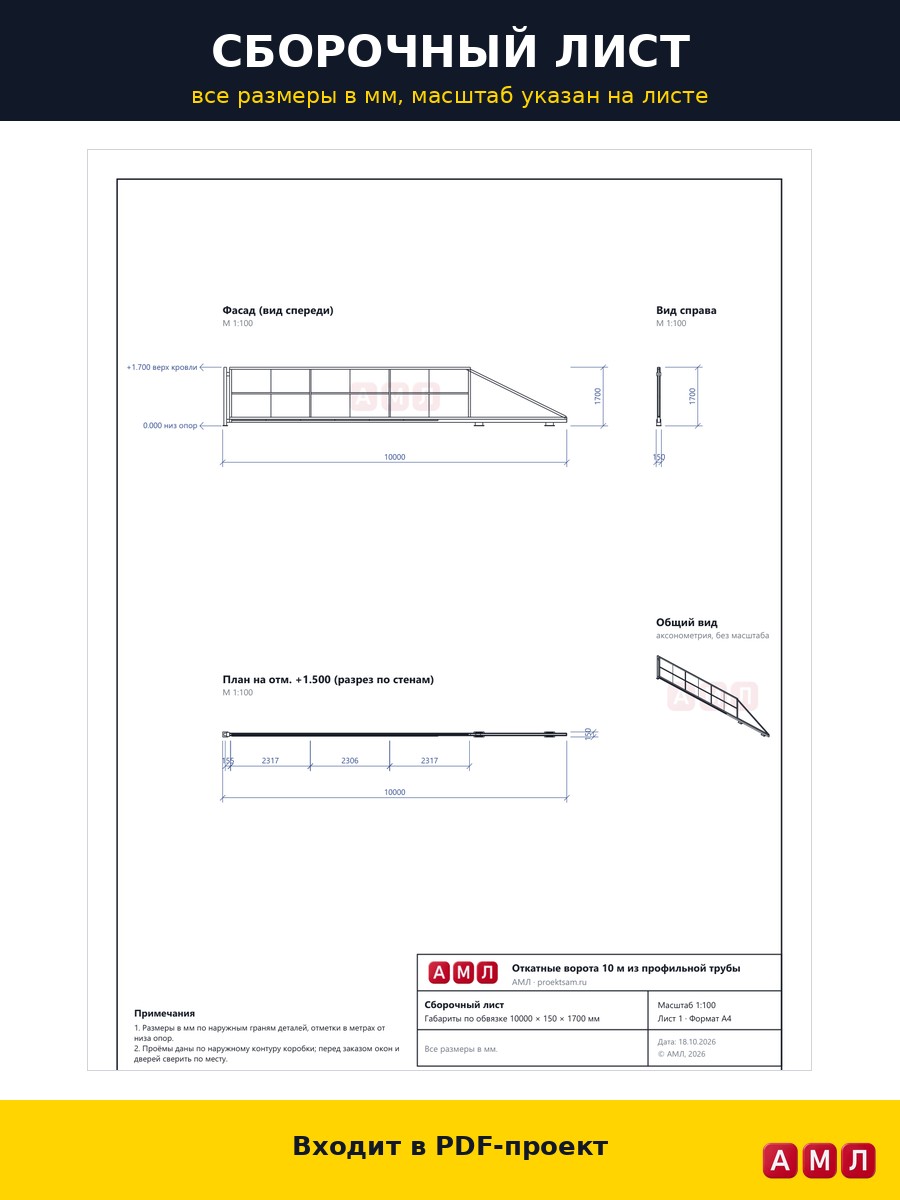

• Профессиональный сборочный чертёж откатных ворот 10 м с размерами в мм (виды, разрезы, узлы)

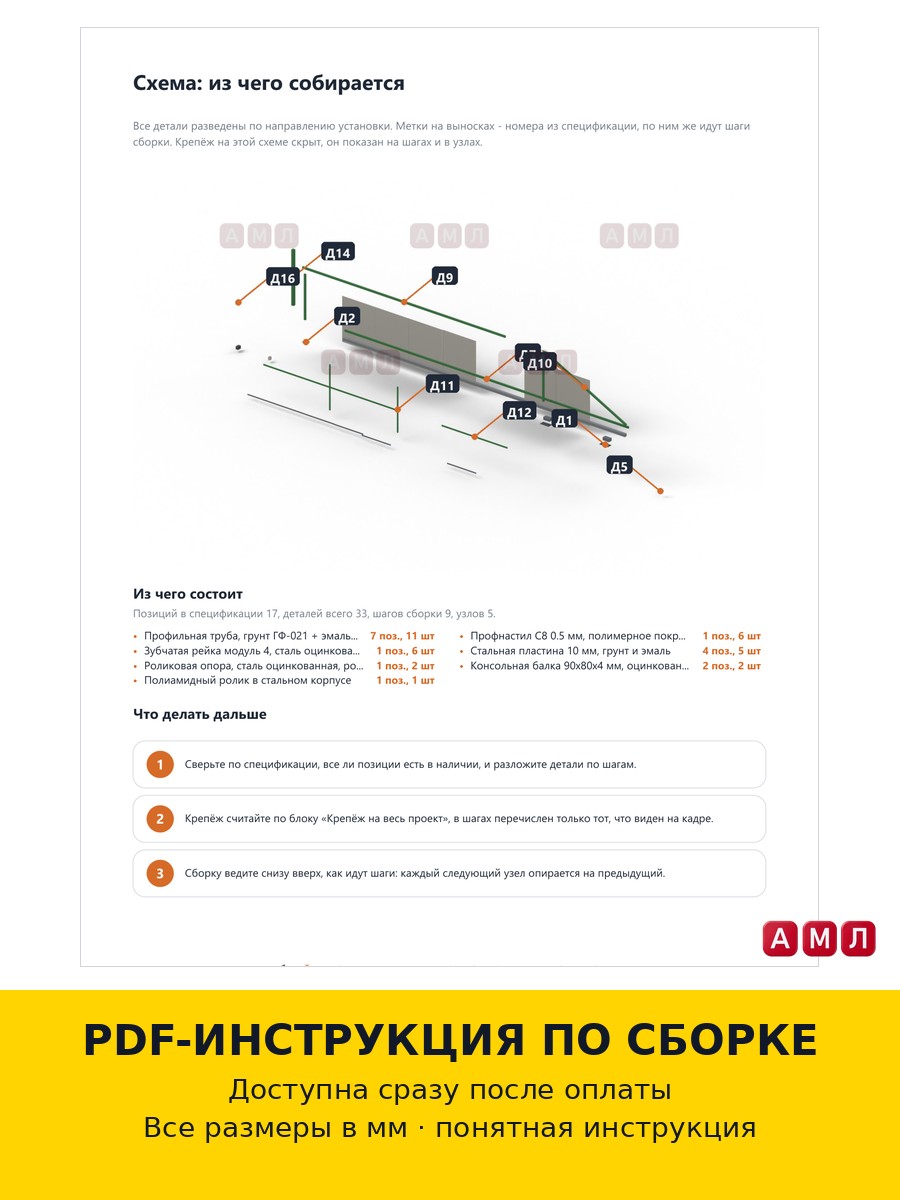

• Деталировка всех деталей рамы, консолей и направляющих с точными размерами и посадочными местами
• Таблица крепежа и фурнитуры: винты, болты, гайки, ролики, опоры, концевые упоры с артикулами и рекомендованными размерами
• Расчёт веса и нагрузок полотна, рекомендации по подбору автоматики для автоматических откатных ворот 10 метров
• Пошаговая сборка от первой детали и сварки каркаса до установки роликов, монтажа автоматики и финальной проверки
•

• Что получит покупатель

• Мгновенная отправка PDF-файла с полной инструкцией и чертежами после оплаты - цифровой продукт, не физическое изделие
• Полный комплект чертежей и спецификаций, готовых для передачи в мастерскую или использования при самостоятельном изготовлении
• Чёткая деталировка с размерами в мм и таблицами крепежа - материал готов к изготовлению своими руками или в производственных условиях
