Проект чертеж откатные ворота 4 метра из профильной трубы

Готовый цифровой продукт - профессиональный сборочный чертёж и подробная PDF‑инструкция для изготовления откатных ворот шириной 4 метра. По оплате вы получите файл с полными размерами и технологией сборки, чтобы изготовить ворота своими руками или передать в мастерскую.

Габариты изделия: 4000 × 200 × 1600 мм

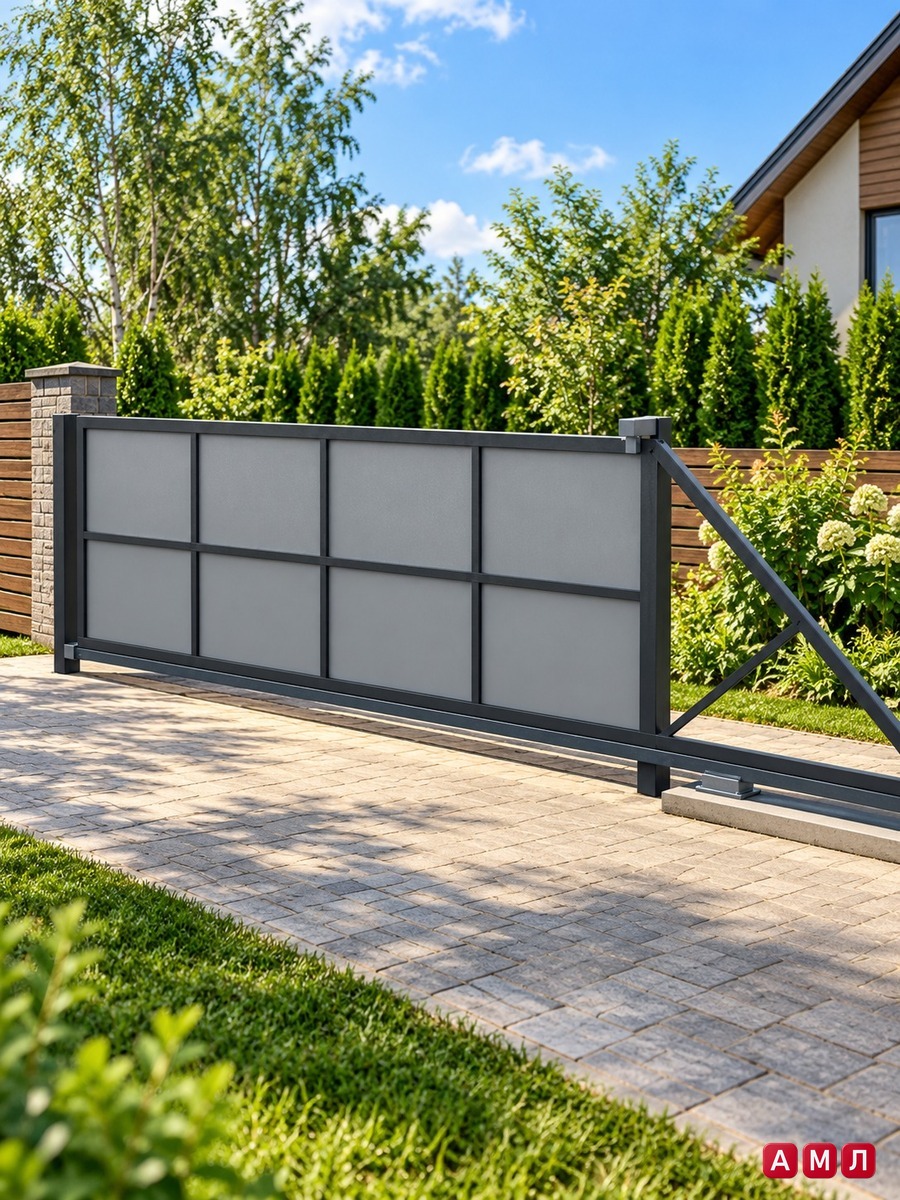

Это универсальная конструкция откатных ворот 4 метра, пригодная для частного дома, дачи, загородного участка или хозяйственной зоны - рассчитана на проём 4,0 м и обеспечивает надёжное закрытие въезда. Каркас проектирован из профильной трубы 40×20 / 60×40 (варианты указаны в инструкции) с усилениями под нагрузку и рассчитан на заполнение профлистом, евроштакетником или декоративной решёткой. В инструкции приведены стандартные и альтернативные размеры, варианты исполнения с автоматикой и без автоматики (откатные ворота 4 метра с мотором / без автоматики).

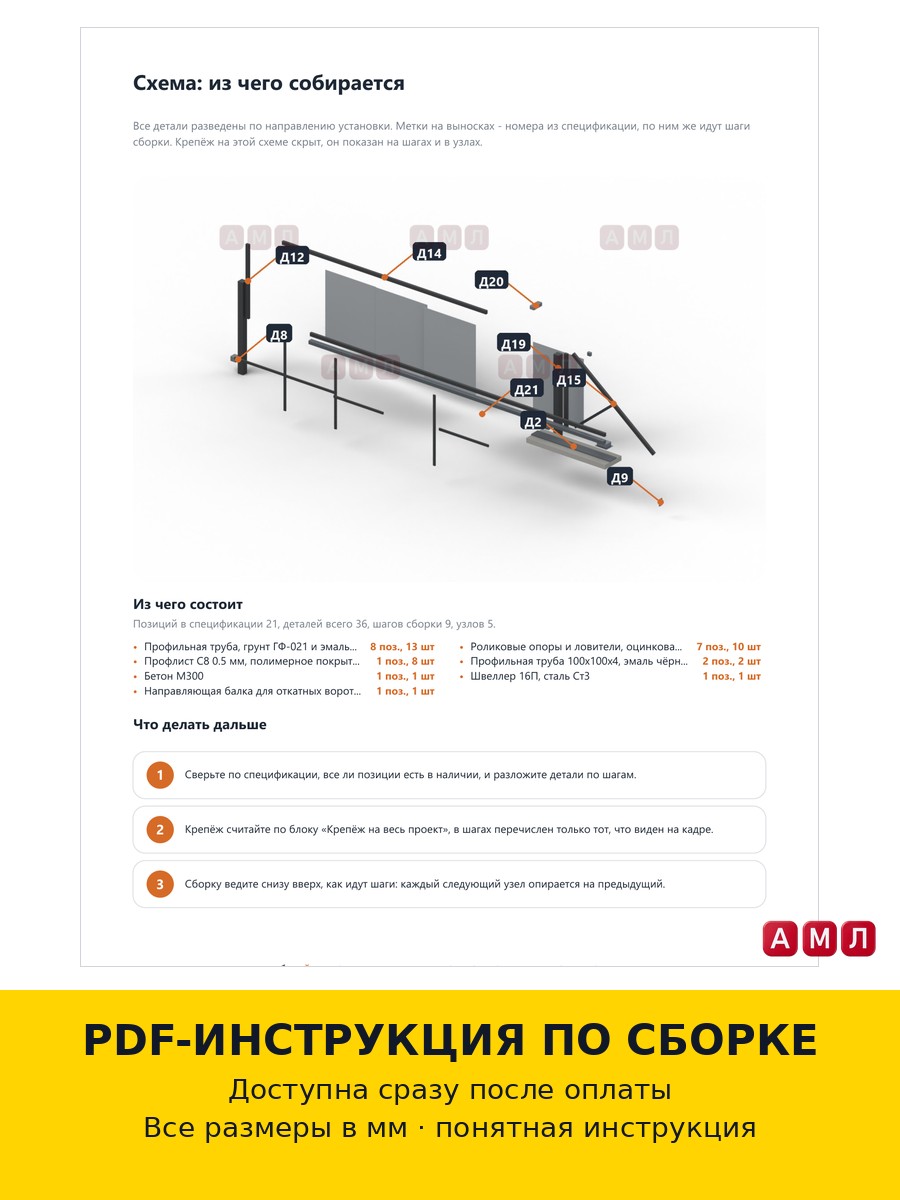

PDF‑пакет содержит подробную деталировку: сборочный чертёж в масштабе с указанием размеров в мм, расчёт веса полотна и рекомендуемые расходные материалы (профиль, направляющая, ролики, опорный консольный механизм). Отдельные разделы посвящены замеру проема, сварке каркаса, установке направляющей и монтажу автоматики (установка мотора 4м).

Что внутри PDF-инструкции

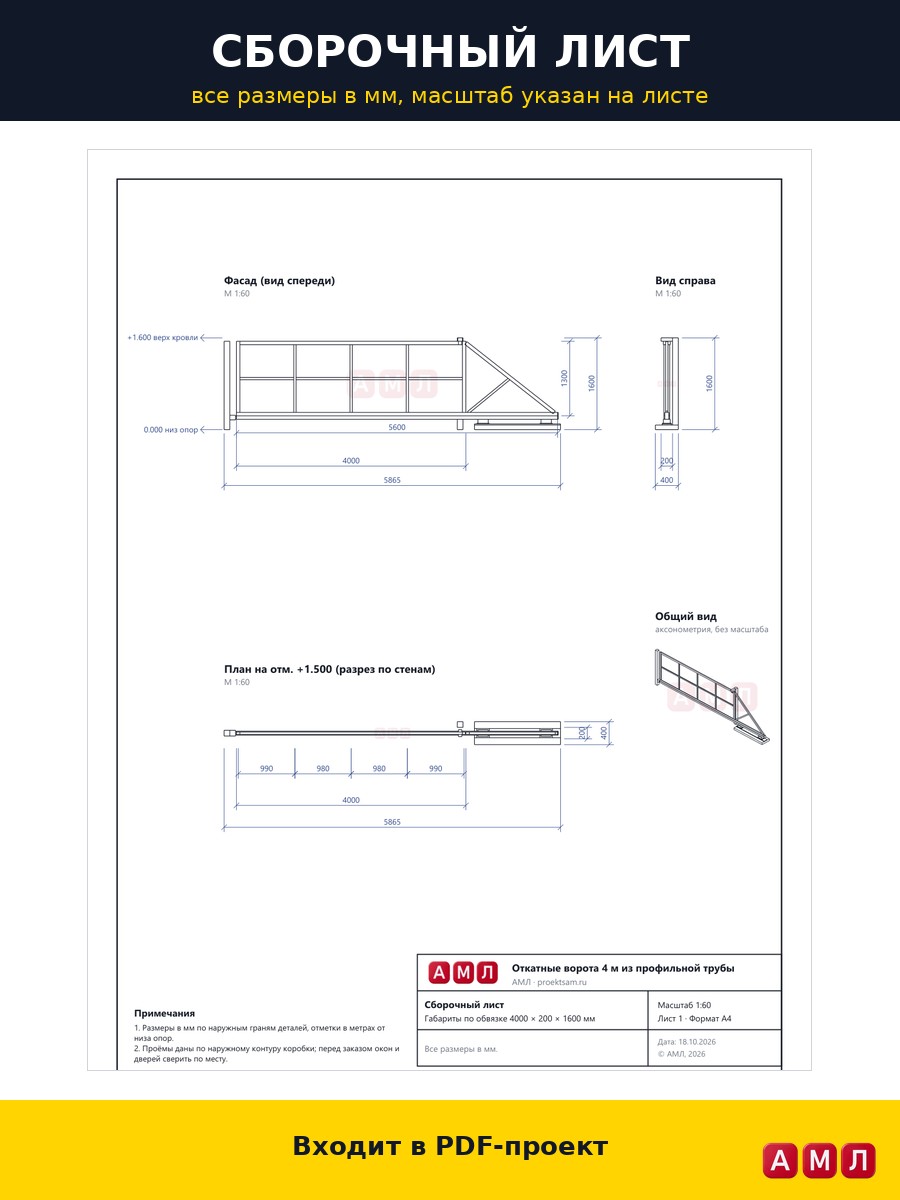

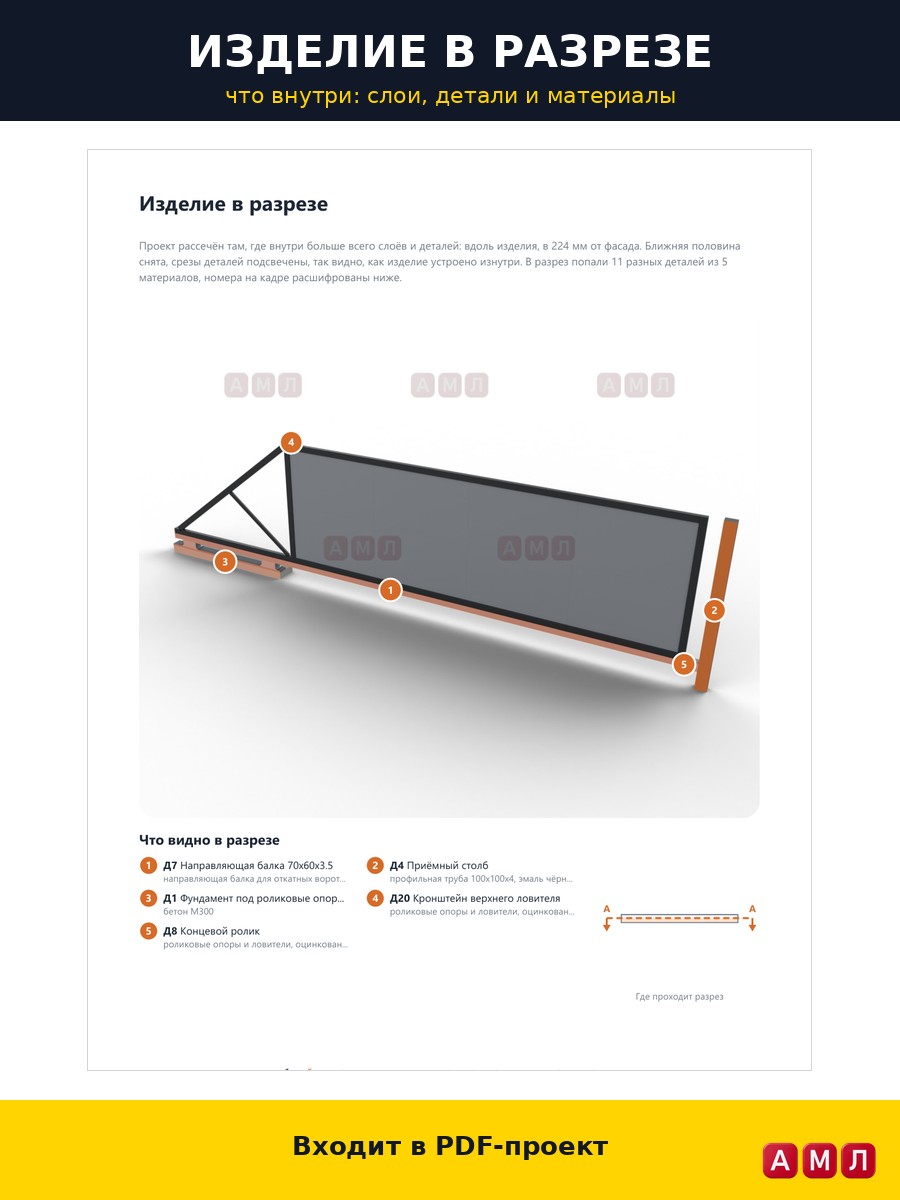

• Профессиональный сборочный чертёж откатных ворот 4 метров с видом спереди, сбоку и в разрезе.
• Деталировка всех деталей с точными размерами в мм и отметками сварочных швов.
• Таблица крепежа и фурнитуры: винты, болты, гайки, роликовый узел, направляющая, упор, заглушки.
• Перечень необходимых материалов и расходных материалов (профили, металл, покраска) с примерным расчётом по весу - «расчет веса откатных ворот 4 метра».
• Список инструментов для изготовления и установки (сварочный аппарат, измерительный инструмент, дрели, болгарка и пр.).
• Пошаговая последовательность сборки: от подготовки каркаса и сварки до установки роликов, монтажа направляющей и настройки автоматики.
•

• Что получит покупатель

• PDF‑инструкция по сборке откатных ворот 4 метра со всеми размерами и технологией изготовления - готовый к печати документ.
• Профессиональный сборочный чертёж, пригодный для использования в мастерской или при самостоятельном изготовлении.
• Мгновенная отправка PDF после оплаты - вы начинаете работу сразу и можете искать «где заказать» или покупать комплектующие по списку.
• Материал подготовлен для самостоятельной сборки или передачи в производство: расчёт материалов, крепежа, рекомендации по автоматизации и монтажу. Подходит тем, кто хочет «купить откатные ворота 4 метра» как чертёж и изготовить конструкцию под ключ с учётом «умной» стоимости и монтажа.
