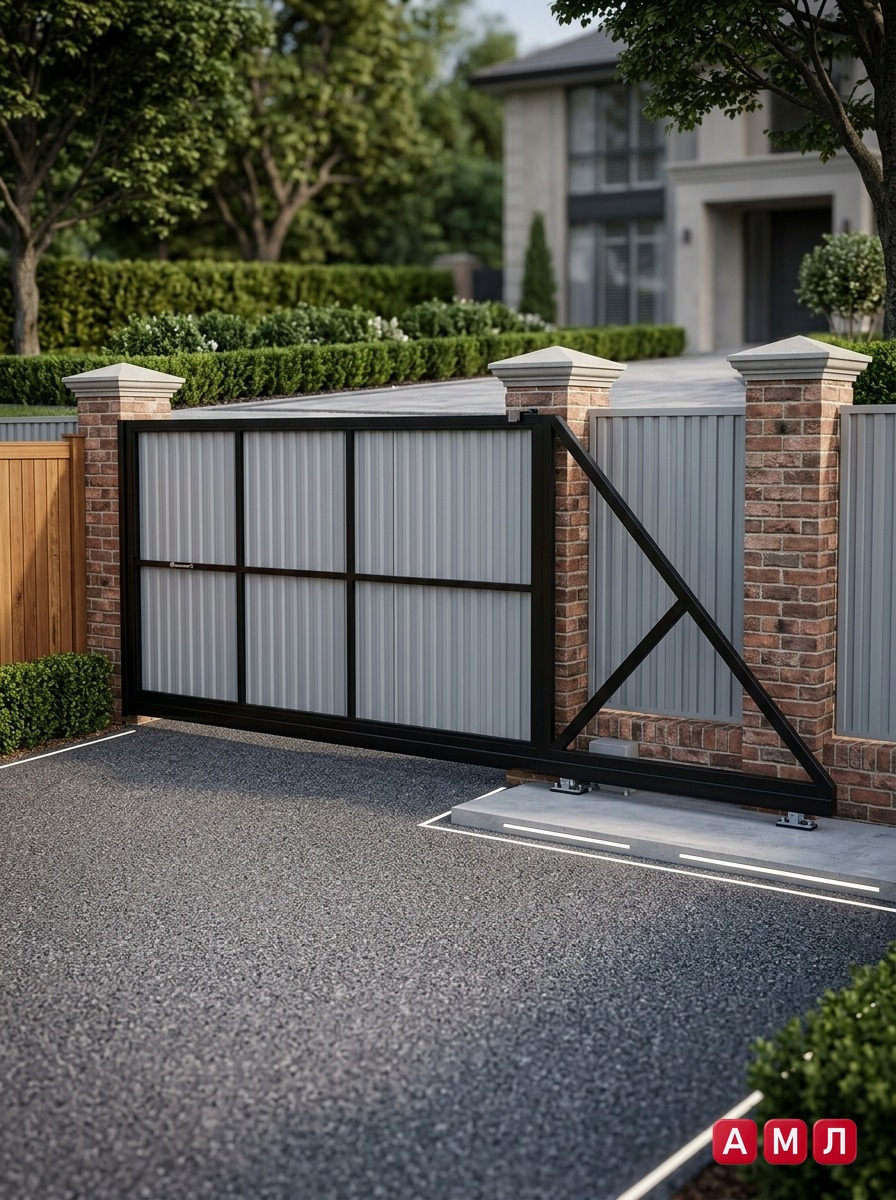

Проект чертеж откатные ворота 6 метров из профильной трубы

Готовый цифровой набор - профессиональный сборочный чертёж и подробная PDF‑инструкция по изготовлению и монтажу откатных ворот шириной 6 метров.

Габариты: 6000 × 210 × 2000 мм

Этот комплект подойдет для частных домов, коттеджей и промышленных въездов, где требуется полотно 6 метров при сохранении надежности и плавного хода. Чертежи рассчитаны под стандартные нагрузки, допускают исполнение из профильной трубы (например, 60x40 мм для рамы и несущей балки) и заполнение профнастилом, сэндвич‑панелями или металлическим листом.

PDF‑инструкция содержит все размеры в мм, а также подробную монтажную последовательность - от разметки проема и замеров. Никаких физических деталей вы не получаете: после оплаты вы скачиваете готовый файл и сразу можете заказать изготовление в мастерской или сделать ворота своими руками.

Что внутри PDF-инструкции

• Полный сборочный чертёж откатных ворот 6 метров с видом в разрезе и видами спереди/сбоку.
• Деталировка всех деталей с размерами в мм (рама, несущая балка, поперечины, крепежные пластины, ворота с калиткой).
• Таблица крепежа и фурнитуры: марки, размеры болтов/гаек/шайб, роликовые опоры, направляющие и заглушки.
• Расчёт несущей балки и подбор профиля (пример расчёта для профильной трубы 60x40 и альтернативные варианты).
• Рекомендации по выбору автоматики: совместимость с приводами FAAC и другими, требования по массе и инерции.
• Список необходимых инструментов и расходных материалов.
• Пошаговая инструкция по сборке: разметка и подготовка фундамента (ленточный и без фундамента), сборка рамы, сварка/сборка на крепеж, установка роликов, монтаж направляющей, регулировка и тестирование.
•

• Что получит покупатель

• Мгновенная отправка PDF-файла после оплаты - готовые чертежи и инструкция в одном документе.
• Профессиональный сборочный чертёж откатных ворот 6 метров с полной деталировкой и размерами в мм.
• Материал готов к изготовлению в мастерской или к самостоятельной сборке: список крепежа, инструменты и пошаговая инструкция.
•
