Проект чертеж подвесной уличный диван-качели с металлической рамой

Подвесной уличный диван-качели с металлической рамой и освещением - готовый профессиональный сборочный чертёж и подробная PDF-инструкция для изготовления садового или террасного качающегося дивана с интегрированной подсветкой.

Габариты: 2200 × 1000 × 2300 мм.

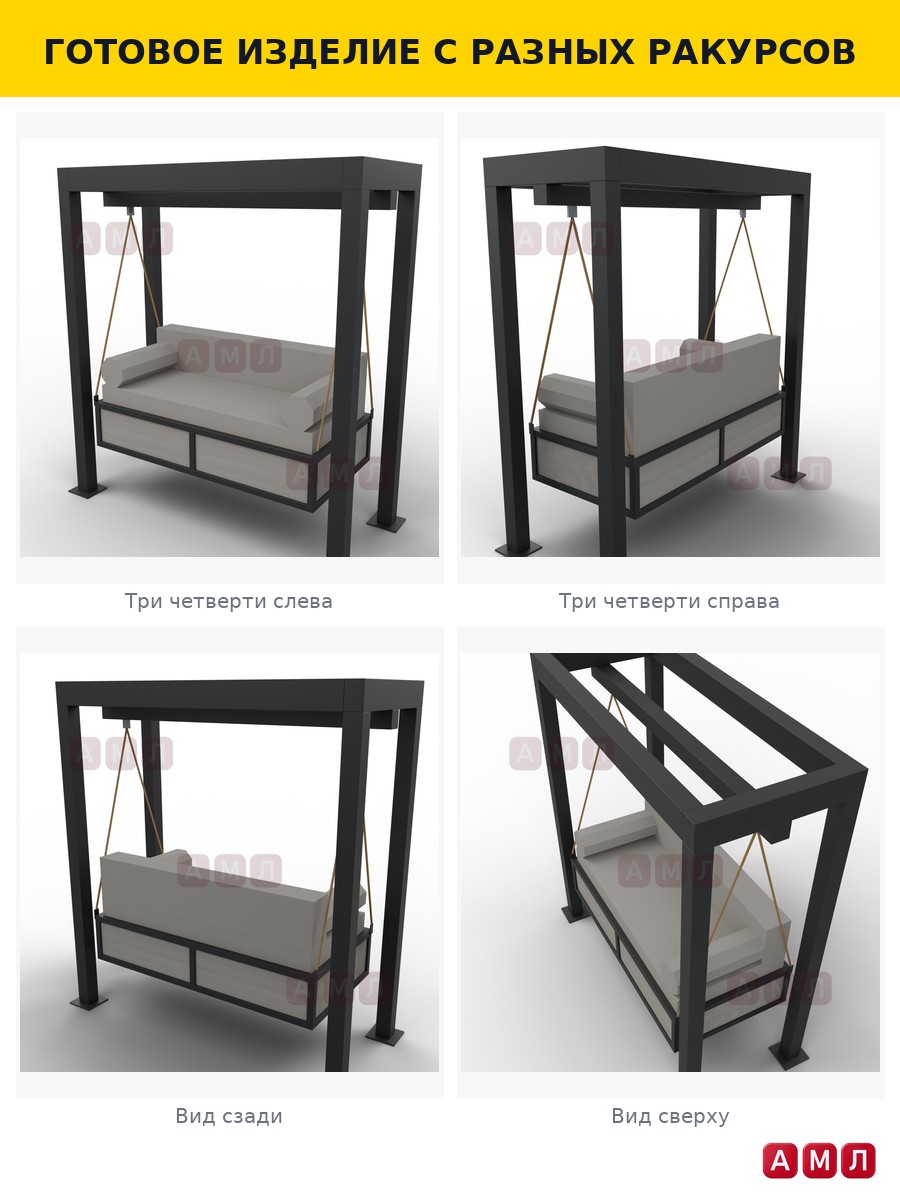

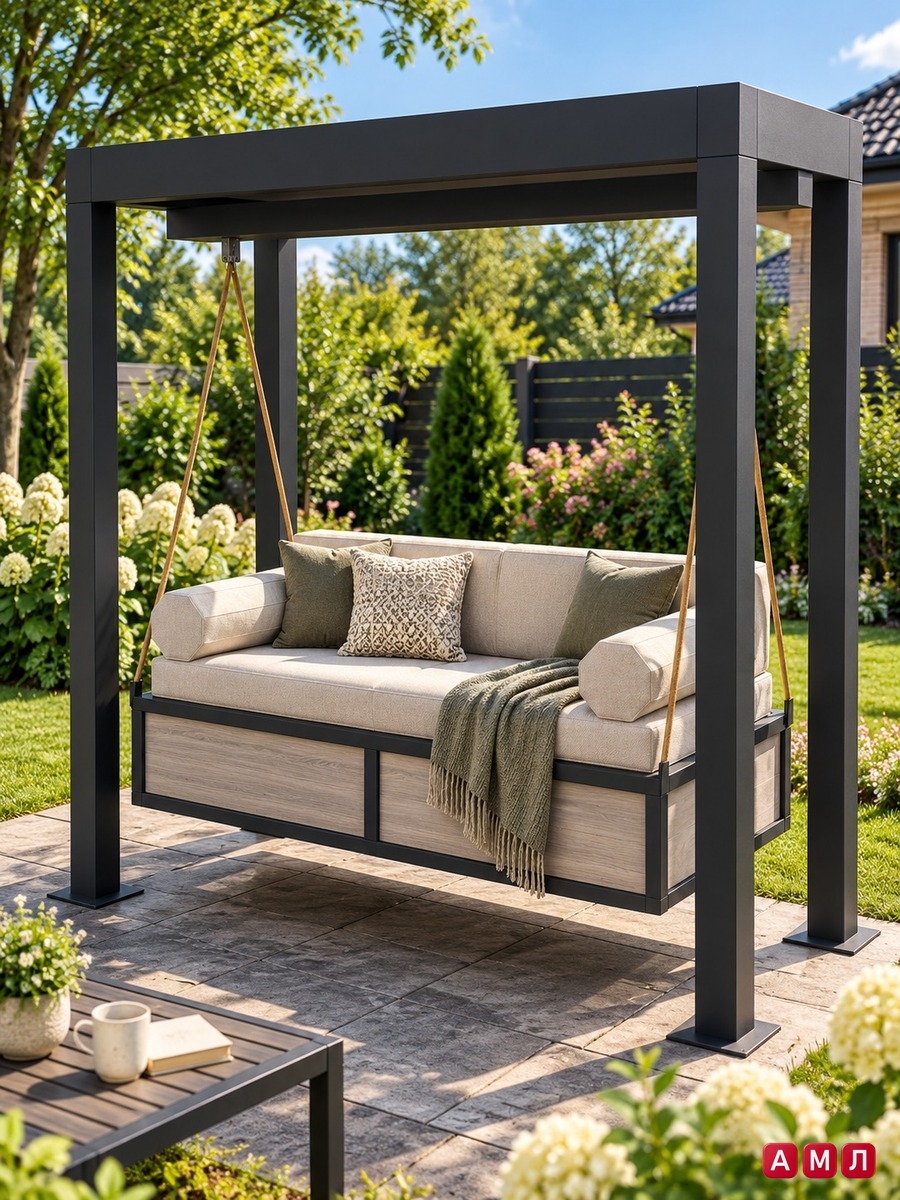

Дизайн подходит для сада, террасы, веранды или балкона: комфортный двух- или трёхместный подвесной диван-качели на металлических цепях/стропах, рассчитанный на эксплуатацию на открытом воздухе. Конструкция выполняется из порошково окрашенной стальной рамы, усиленных профильных труб и лонжеронов, с мягкими сиденьями и декоративной светодиодной подсветкой, защищённой от влаги. По чертежу вы получите точные размеры рамы и посадочных мест, рекомендуемые материалы и покрытия для уличных условий, а также варианты крепления к несущей балке.

В PDF-инструкции приведены габаритные размеры (в мм) для типовых вариантов, высота спинки и посадки, толщины профиля и сварочных швов. Документ включает деталировку рамы, схемы крепления цепей. Инструкция рассчитана как для самостоятельной сборки уличного подвесного дивана-качели с металлической рамой и освещением в мастерской, так и для передачи в производство.

Что внутри PDF-инструкции

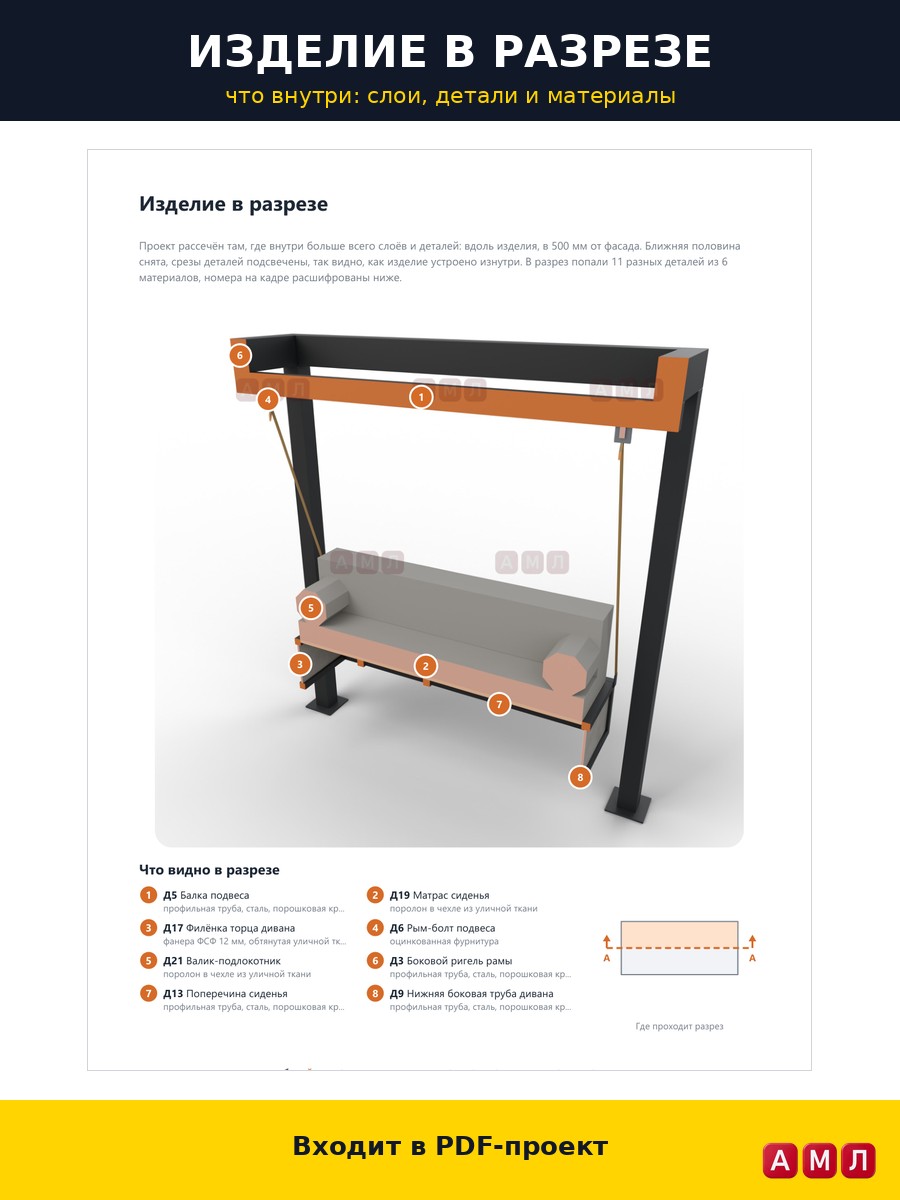

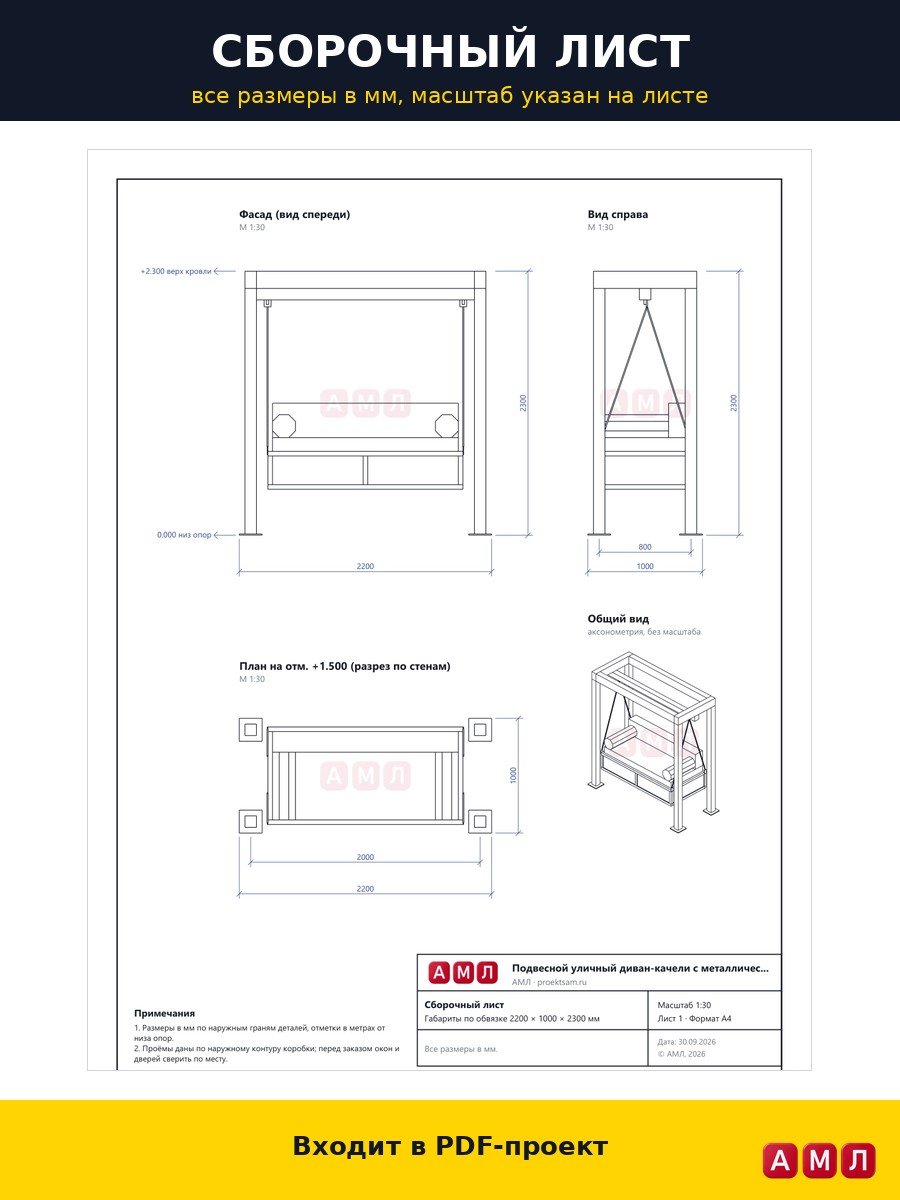

• Полный сборочный чертёж подвесного уличного дивана-качели с металлической рамой и подсветкой (виды, разрезы, привязки размеров).

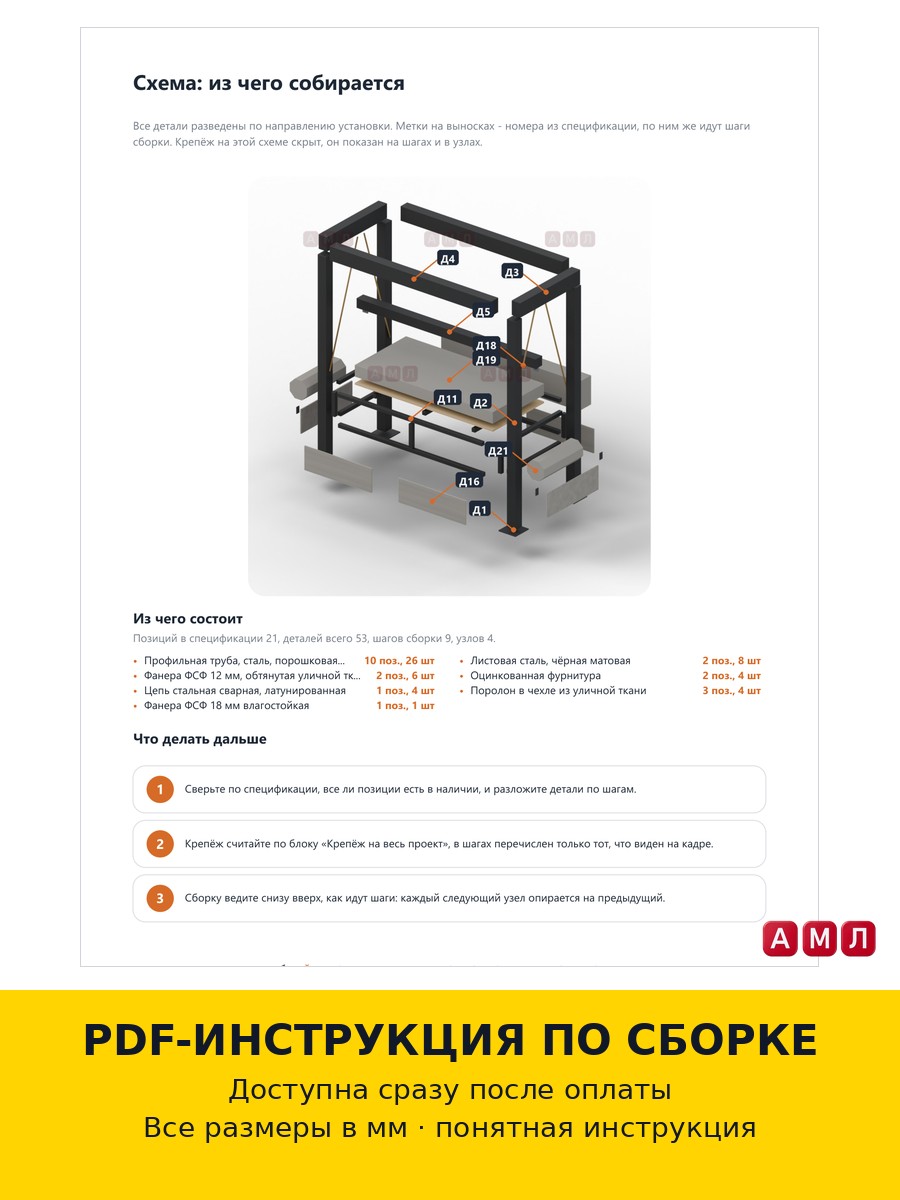

• Деталировка всех деталей с размерами в мм: профильные трубы, пластины, кронштейны, элементы крепления и декоративные накладки.
• Таблица крепежа и фурнитуры: болты, гайки, шайбы, закладные петли, цепи/стропы, крепления.
• Перечень необходимых инструментов и расходных материалов: сварочный аппарат, шлифовальные инструменты, дрель, метчики, молоток, краска-порошок (или альтернативы)
• Пошаговая сборка: от подготовки и резки деталей до сварки рамных узлов, установки и финальной проверки безопасности и устойчивости.
•

• Что получит покупатель

• PDF-инструкция по сборке подвесного уличного дивана-качели со всеми размерами в мм, готовая для непосредственного изготовления в мастерской или самостоятельно.
• Профессиональный чертёж изделия: сборочный вид, сборочные единицы и деталировка, таблица крепежа и монтажная последовательность.
• Мгновенная отправка PDF-файла после оплаты - цифровой товар, доставка файла электронно.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
