Проект чертеж Пороги силовые на ЛАДА Нива Легенд

Готовый цифровой проект "Пороги силовые на ЛАДА Нива Легенд" — подробный PDF-чертёж и инструкция для самостоятельной сборки силовых порогов шириной 1170 мм, глубиной 300 мм, высотой 200 мм (1,17×0,3×0,2 м). Проект рассчитан для установки на LADA Niva Legend — защита порогов и удобная подножка для внедорожной эксплуатации.

Размеры:
в метрах: 1.17х0.3х0.2м
в сантиметрах: 117х30х20см
в миллиметрах: 1170х300х200мм

Подходит для установки на штатные места кузова автомобиля, предназначен для усиления и защиты пороговой зоны. В проекте показаны варианты изготовления из листовой стали и профильной трубы с указанием толщин и сварных соединений; материал и отделка выбираются по желанию — чертежи адаптированы под стандартный набор металлоизделий и крепежа. PDF (30 страниц) включает 9 шагов сборки с фото каждого шага и полезными подсказками для мастерской или домашней мастерской.

Внутри вы найдёте детализированные чертежи с размерами в мм, расчёт крепежа на весь проект и карту раскроя, чтобы минимизировать отходы материала. Чертежи выполнены в чистом стиле — без лишних надписей, только номера деталей и размеры, что удобно для распечатки и передачи в цех.

Что внутри PDF-инструкции

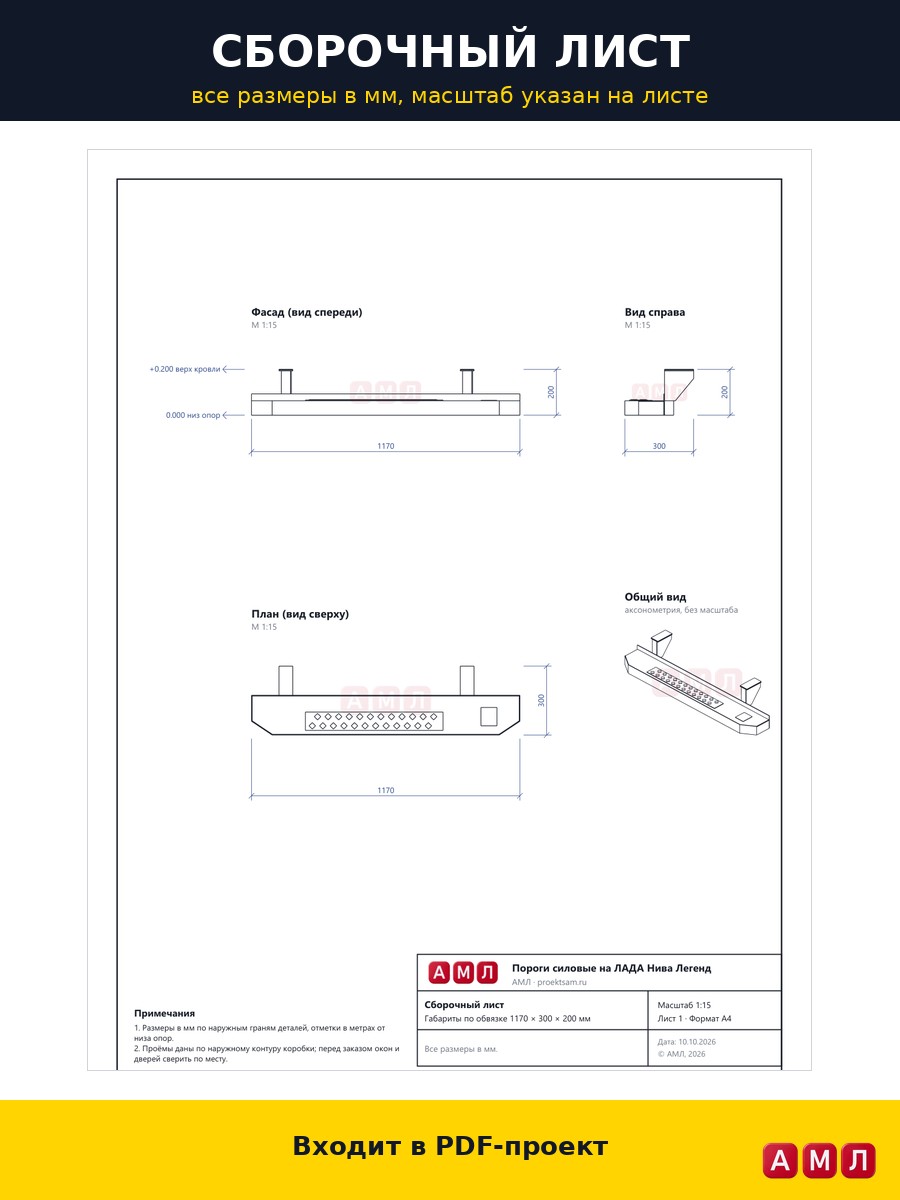

• Сборочный чертёж A3 — общий вид и привязка к кузову.
• Деталировка всех деталей с размерами в мм и нумерацией.
• Таблица крепежа и фурнитуры с количеством и размерами.
• Карта раскроя листа и раскладка профильных труб.
• Узлы и соединения крупным планом, сварные швы и допуски.

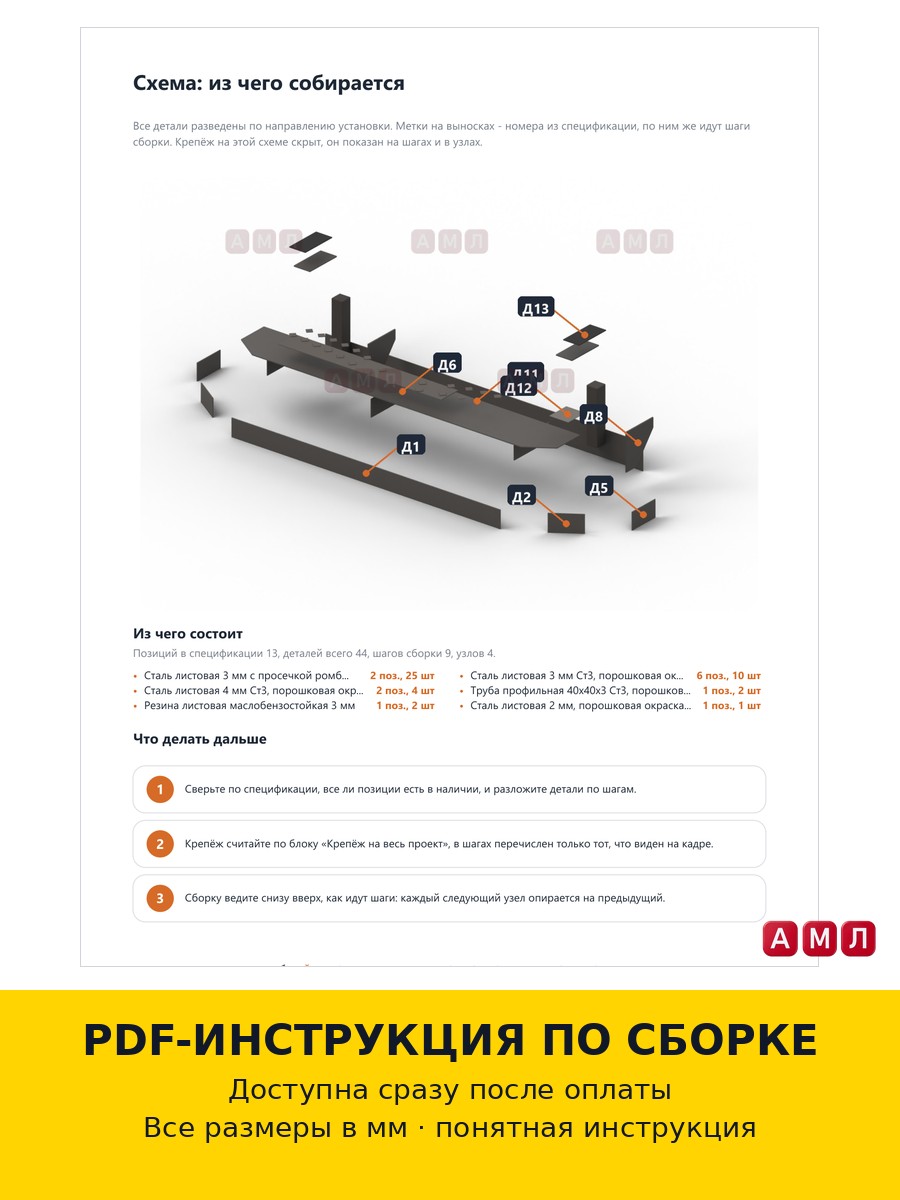

• Взрыв-схема сборки и последовательность монтажа по шагам.
• Ведомость материалов и список закупки с рекомендациями по поставщикам.
• Пошаговая PDF-инструкция: 9 шагов с фото и подсказками для проверки качества.
• Постер-инфографика на одном листе — оперативная памятка при сборке.
• Ссылка на 3D-модель проекта в браузере для просмотра конструкции перед изготовлением.

Что получит покупатель

• Мгновенная отправка PDF-файла после оплаты — вы получите цифровой
