Проект чертеж прицеп для перевозки мотоцикла на фаркоп легкового автомобиля тележка

Готовый сборочный чертёж и подробная PDF‑инструкция для изготовления прицепа для перевозки мотоцикла - проект универсального прицепа‑платформы для легкового автомобиля, рассчитанного на одну или две мототехники в зависимости от варианта исполнения.

Габариты: 3200 × 1400 × 900 мм.

Этот проект подходит для мастерской, гаража или домашнего изготовления своими руками, а также для изготовления в сервисе по металлообработке. Прицеп спроектирован для перевозки мотоцикла на фаркоп автомобиля, может быть адаптирован под крепление к легковому автомобилю или внедорожнику. В конструкции используются стандартные материалы: стальной профиль (швеллер/труба), листовой металл для платформы (сталь или алюминиевый настил при желании), рым‑анкеры для стяжных ремней и усиленные места крепления рамы.

 В PDF-инструкции вы получите детализированные размеры в мм для всех деталей, чертежи рамы и прицепного устройства, рекомендации по выбору оси и подвески, таблицу крепежа и список инструментов. Документ включает пошаговую последовательность сборки от резки и сварки рамы до установки оси, настила, рельсов и точек крепления.

Что внутри PDF-инструкции

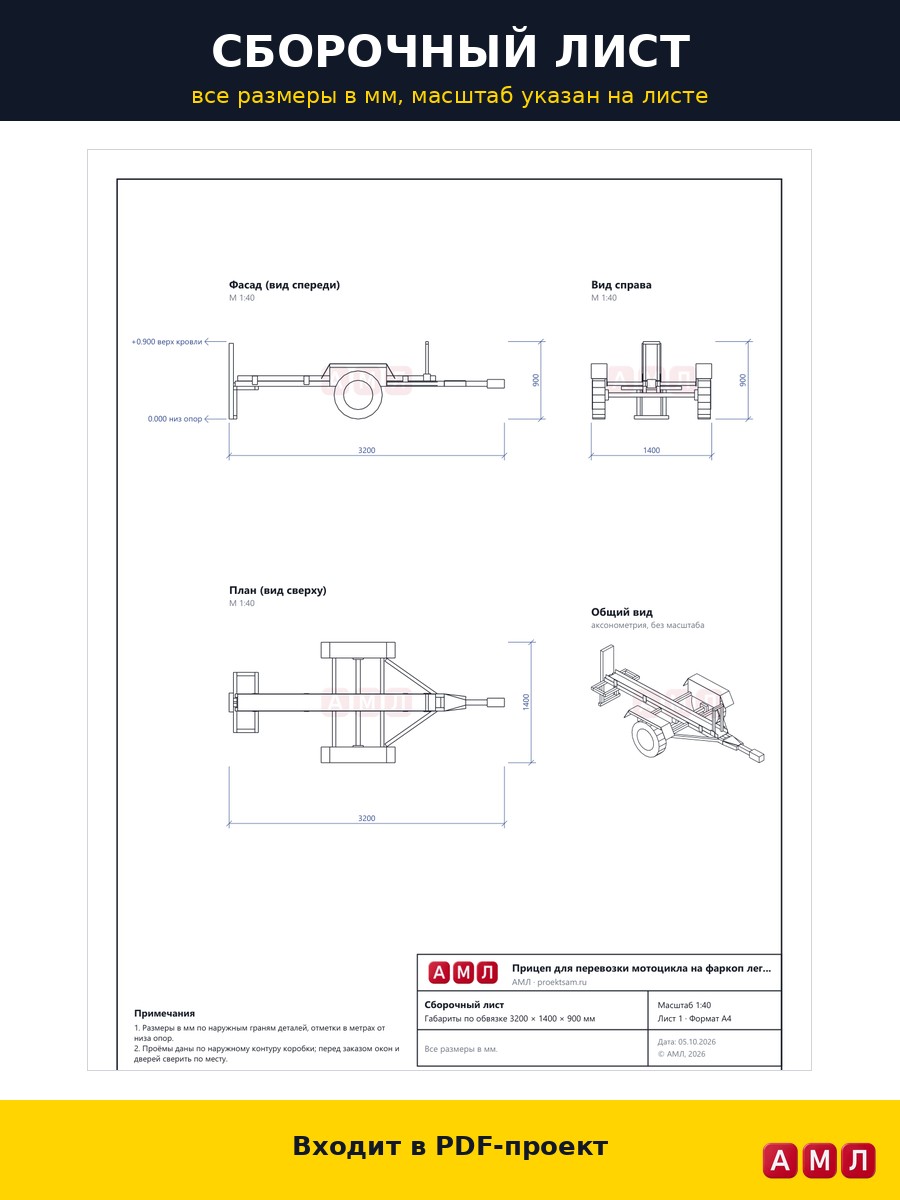

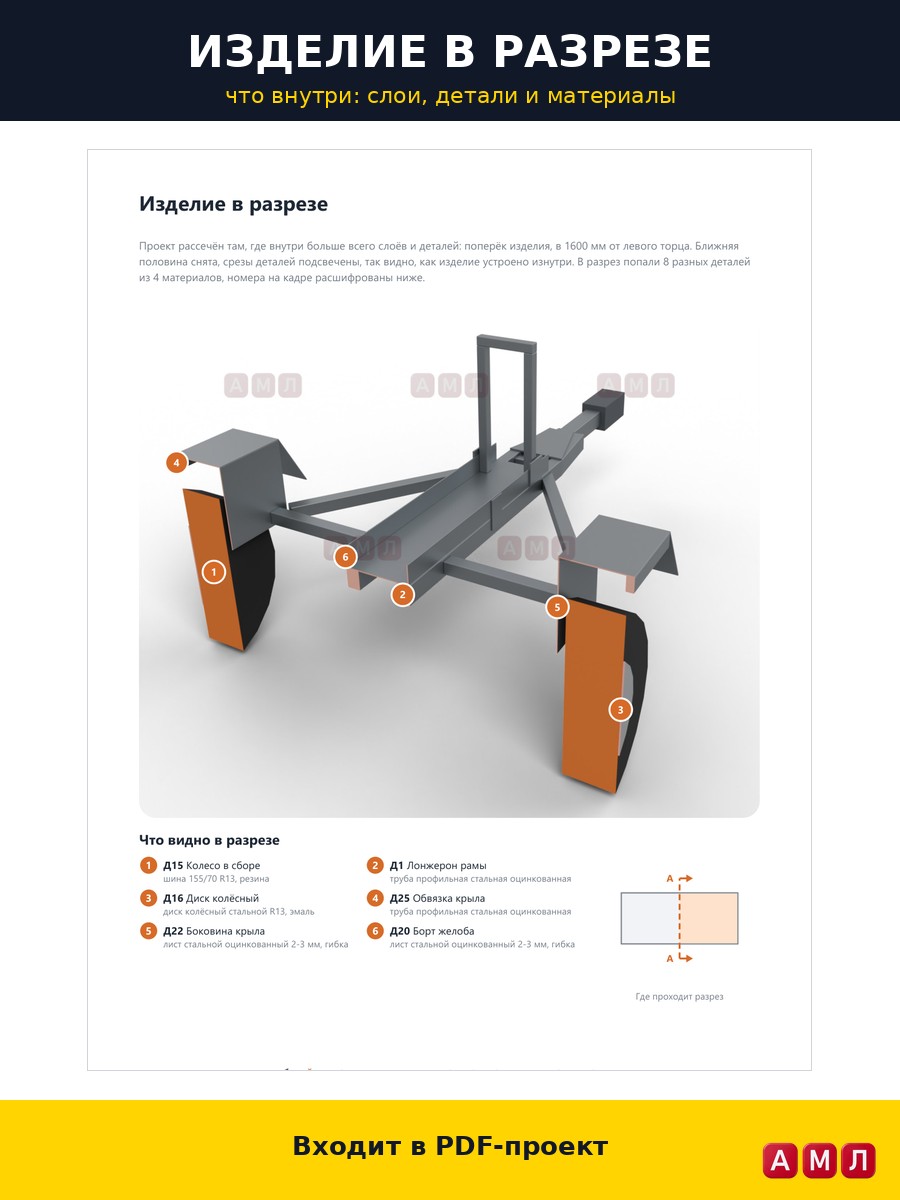

• Полноразмерный сборочный чертёж прицепа для перевозки мотоцикла с видом сверху, сбоку и в разрезе.

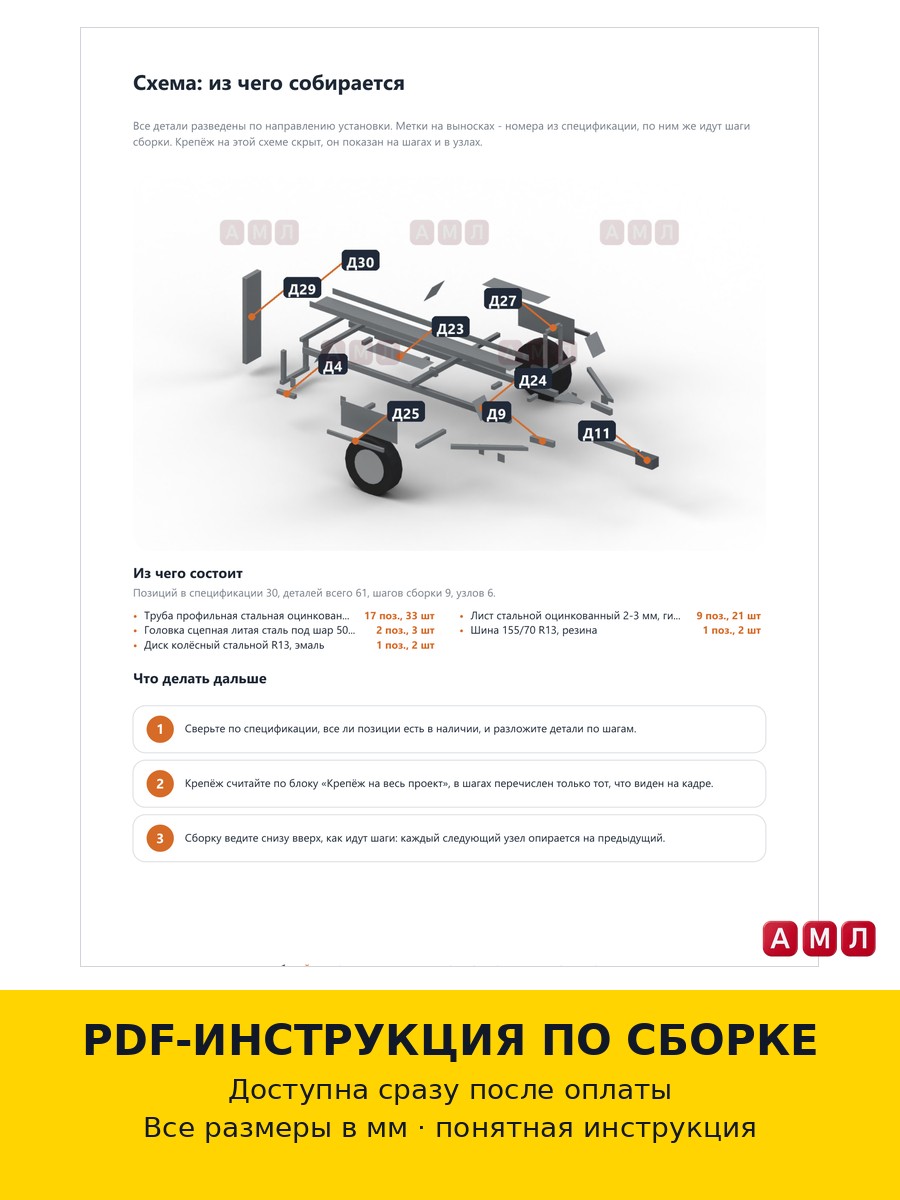

• Деталировка всех деталей с размерами в мм (рама, поперечины, площадка, рельсы, кронштейны).
• Таблица крепежа и фурнитуры: болты, гайки, шайбы, рым‑анкеры, ось и крепления колёс, выбор шин.
• Перечень необходимых материалов: трубы, листы, уголки, спаренные или независимые рельсы, рекомендации по стали/алюминию.
• Список инструментов и оборудования: сварочный аппарат, болгарка, сверла, измерительные инструменты, приспособления для выравнивания.
• Пошаговая сборка от первой детали (подготовка и раскрой материалов) до финальной проверки и испытаний на дороге.
•

• Что получит покупатель

• PDF‑инструкция по сборке со всеми размерами и профессиональными чертежами - готовый цифровой товар (не физический прицеп).
• Профессиональный сборочный чертёж изделия, пригодный для изготовления в мастерской или своими руками по чертежам.
• Мгновенная отправка PDF после оплаты - вы получаете файл и можете сразу скачать чертежи и приступать к изготовлению.
• Материал подготовлен для изготовления прицепа для перевозки мотоцикла, включая варианты: площадка, рельсы.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
