Проект чертеж Прицеп платформенный для перевозки снегохода

Прицеп платформенный для перевозки квадроциклов 2-х осный 3,5 т - готовый цифровой комплект: профессиональный сборочный чертёж и подробная PDF-инструкция для самостоятельного изготовления или заказа в мастерской.

Габариты: 5200 × 2100 × 900 мм.

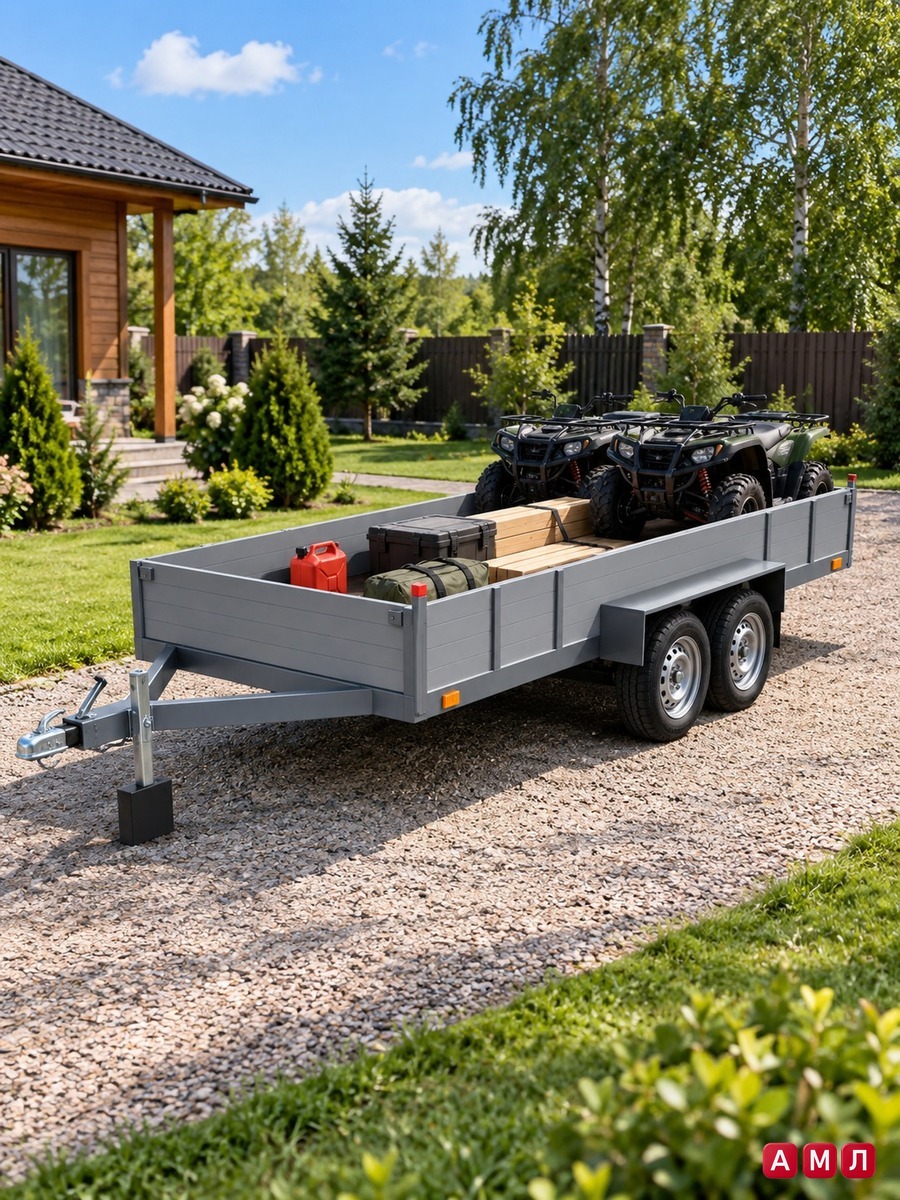

Этот двухосный платформенный прицеп рассчитан на грузоподъёмность до 3,5 т и подходит для перевозки снегохода, квадроциклов, UTV и лёгкой техники - как для частного использования, так и для коммерческой доставки или проката. Конструкция выполнена на основе стальной/оцинкованной рамы с бортами, задними креплениями и буксировочным устройством; предусмотрены крепёжные точки на напольной площадке для фиксации техники и стандартная колесная пара для установки на автомобиль с допустимой нагрузкой

В PDF-инструкции содержатся точные размеры прицепа (длина платформы, ширина, высота бортов, габариты и межосевое расстояние; все размеры приведены в мм), информация по материалам (марки стали, толщина профиля/листов, оцинковка), а также комплект чертежей для изготовления основных узлов: рама, рессорная подвеска 2 оси, сцепное устройство, аппарель/рамы для заезда квадроцикла. Документ включает деталировку с размерами в мм, перечень крепежа и список инструментов, пошаговую последовательность сборки.

Что внутри PDF-инструкции

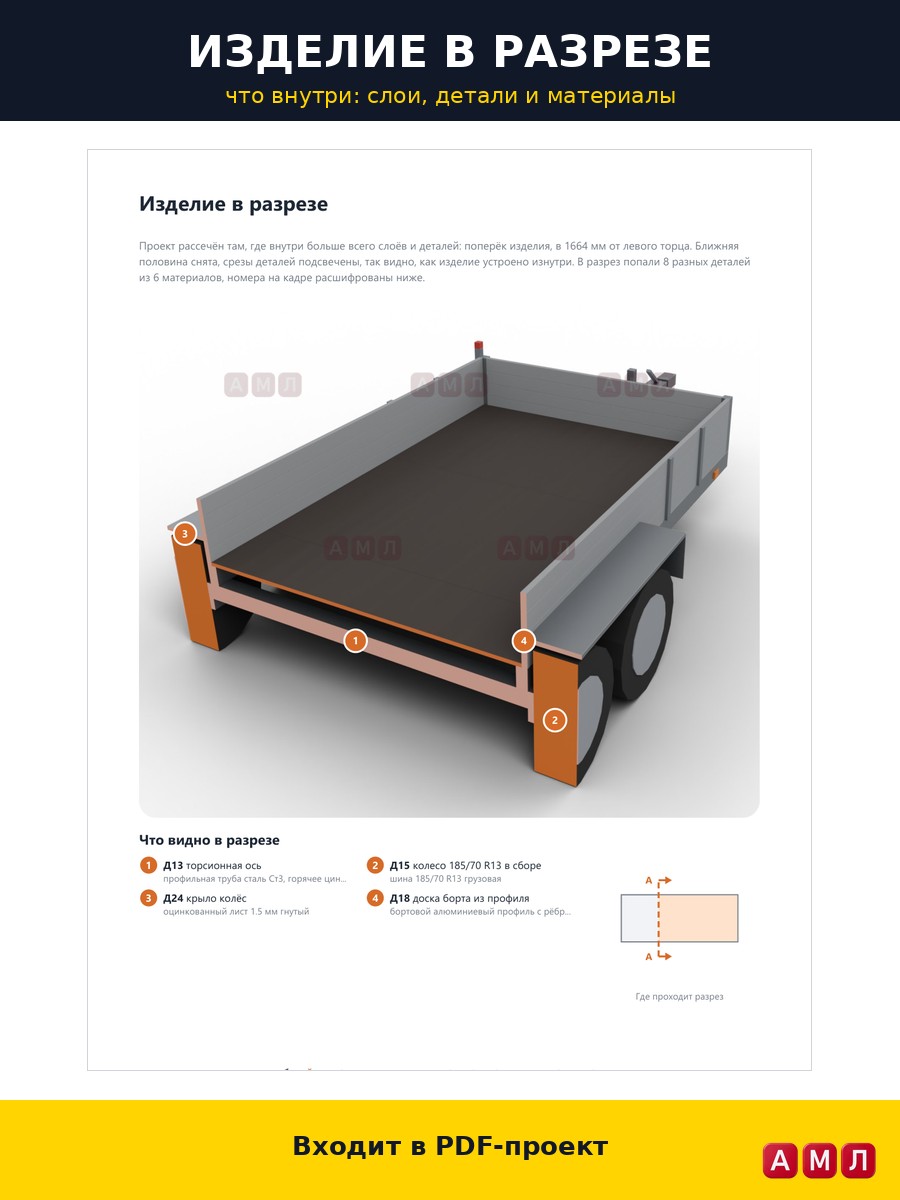

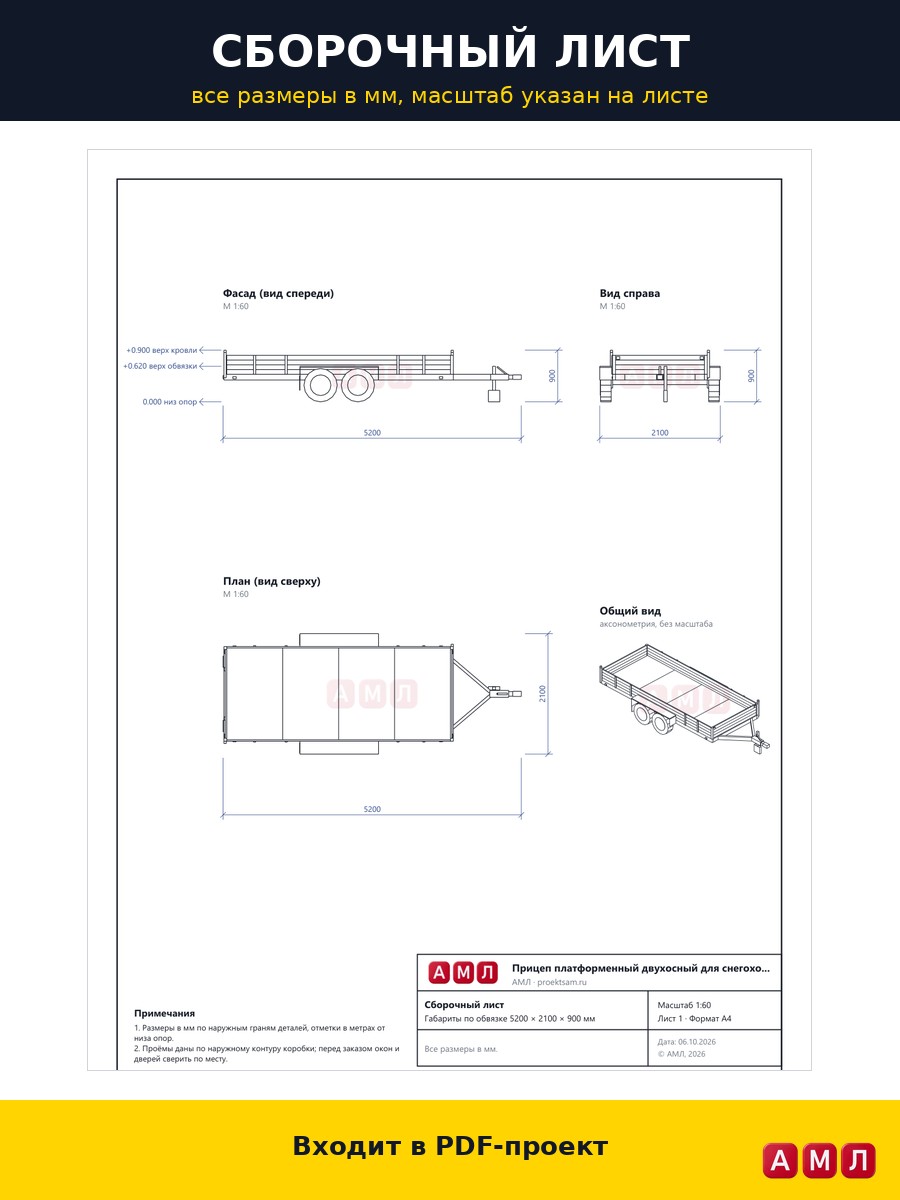

• Полный сборочный чертёж прицепа платформенного для перевозки квадроциклов 2-осный 3,5 т с видами и разрезами;

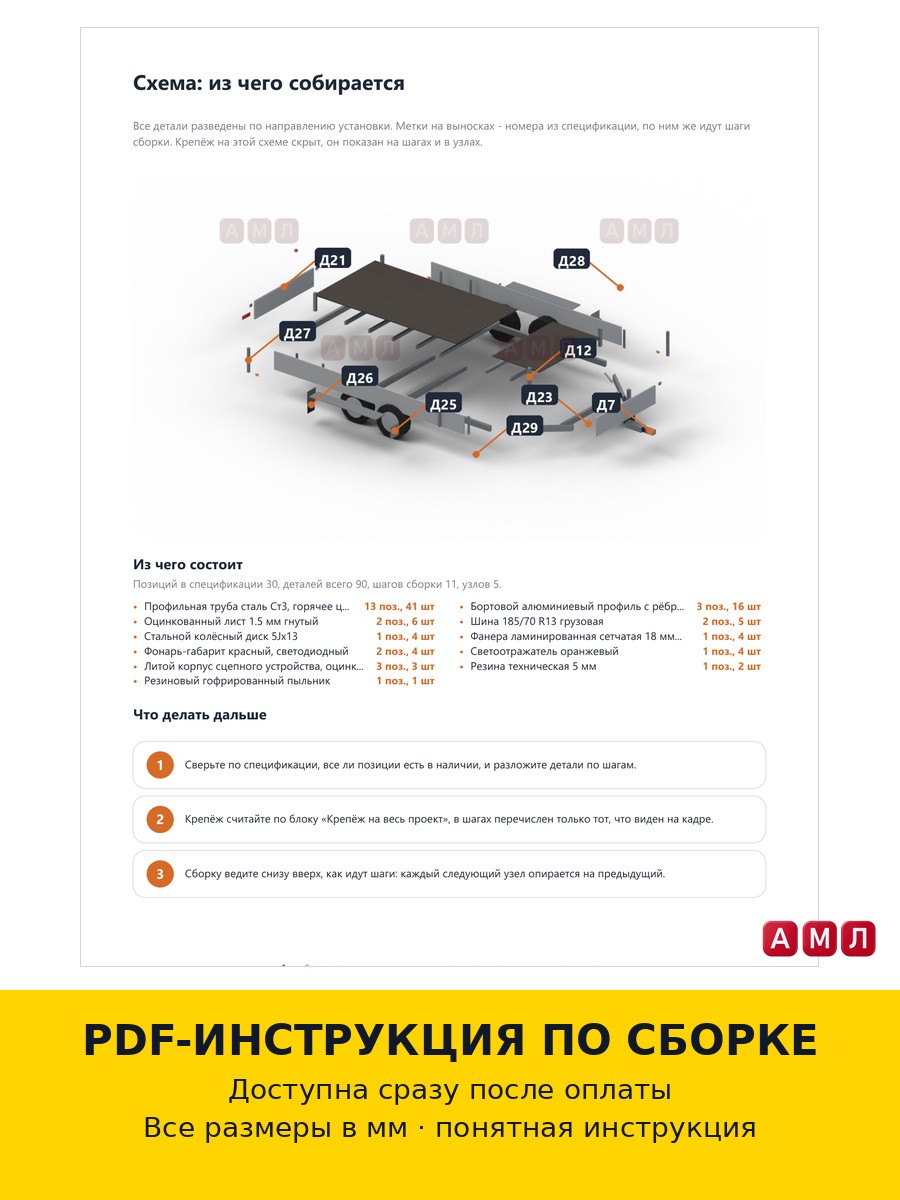

• Деталировка всех деталей с размерами в мм: рама, лонжероны, поперечины, борта, аппарель, кронштейны подвески;
• Таблица крепежа и фурнитуры: болты, гайки, шайбы, шпильки, оси и подшипники с номиналами и количествами;
• Перечень необходимых инструментов и рекомендуемый технологический процесс сварки и сборки;
• Пошаговая сборка от первой детали до финальной проверки: выверка геометрии, контроль нагрузки.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и чертежами - готова к использованию в мастерской или для самостоятельного изготовления;
• Профессиональный сборочный чертёж прицепа платформенного для квадроциклов 2 оси 3.5 тонн, включающий все узлы и спецификации;
• Мгновенная отправка PDF-файла после оплаты - цифровой товар, без физической доставки;
• Материал подготовлен для производства: вы сможете купить прицеп по чертежам в мастерской, заказать изготовление или сделать прицеп своими руками по инструкции;
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
