Проект чертеж Прицеп тележка для перевозки квадроцикла одноместный маленький

Готовый цифровой товар - PDF-инструкция и профессиональный сборочный чертёж для одноместного прицепа-площадки для перевозки квадроцикла, рассчитанного на нагрузку 750-900 кг.

Габариты: 3600 × 1600 × 900 мм

Этот одноместный прицеп для перевозки квадроцикла 750-900 кг предназначен для изготовления в мастерской или своими руками и подходит для буксировки легковым автомобилем. Конструкция - оцинкованная рама из профильной стали, усиленные поперечины, проушины для крепления ремней и опорное колесо в комплекте с кронштейном. По чертежу получится лёгкий прицеп-площадка с рессорной или листовой подвеской, с возможностью установки тормозного механизма.

В PDF содержатся подробные размеры и габариты прицепа - длина платформы, ширина по полу, расположение оси и сцепки, диаграммы нагрузок, а также полная спецификация материалов: профильная труба, листовой металл, болтовые соединения, ось и прицепное устройство. Инструкция включает деталировку с размерами в мм, таблицу крепежа и фурнитуры, список необходимых инструментов и пошаговую последовательность сборки - от подготовки рамных элементов до проверки.

Что внутри PDF-инструкции

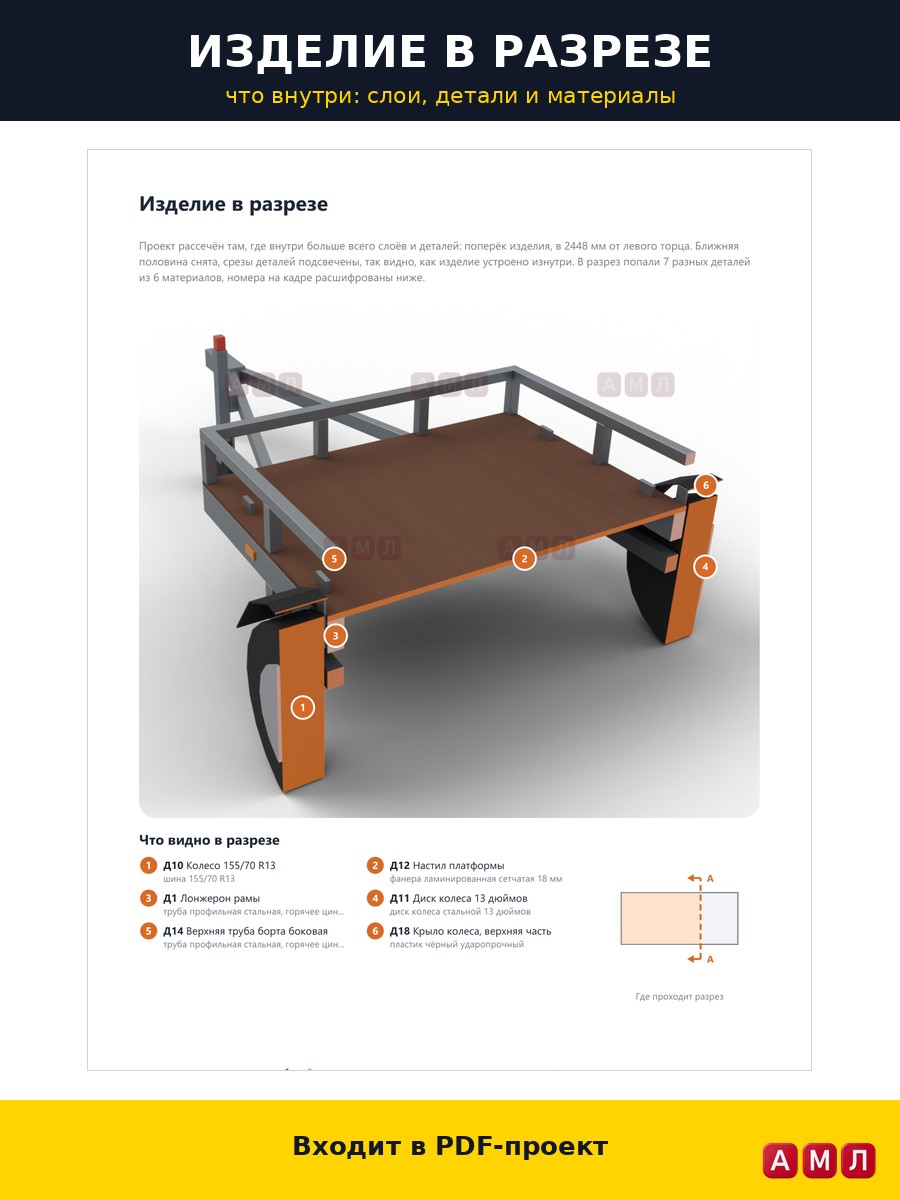

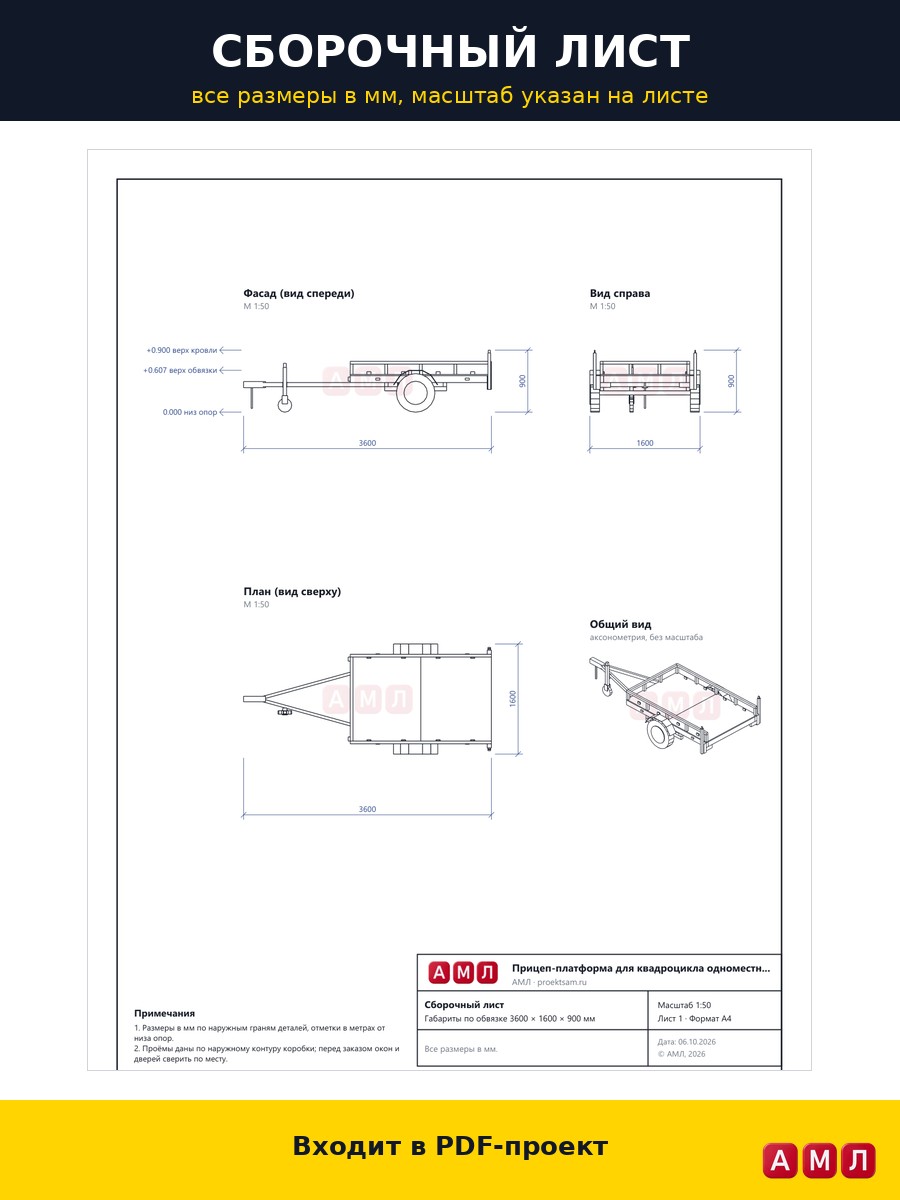

• Профессиональный сборочный чертёж прицепа для квадроцикла одноместный 750-900 кг: общий вид, виды в разрезе, узлы и сечения.

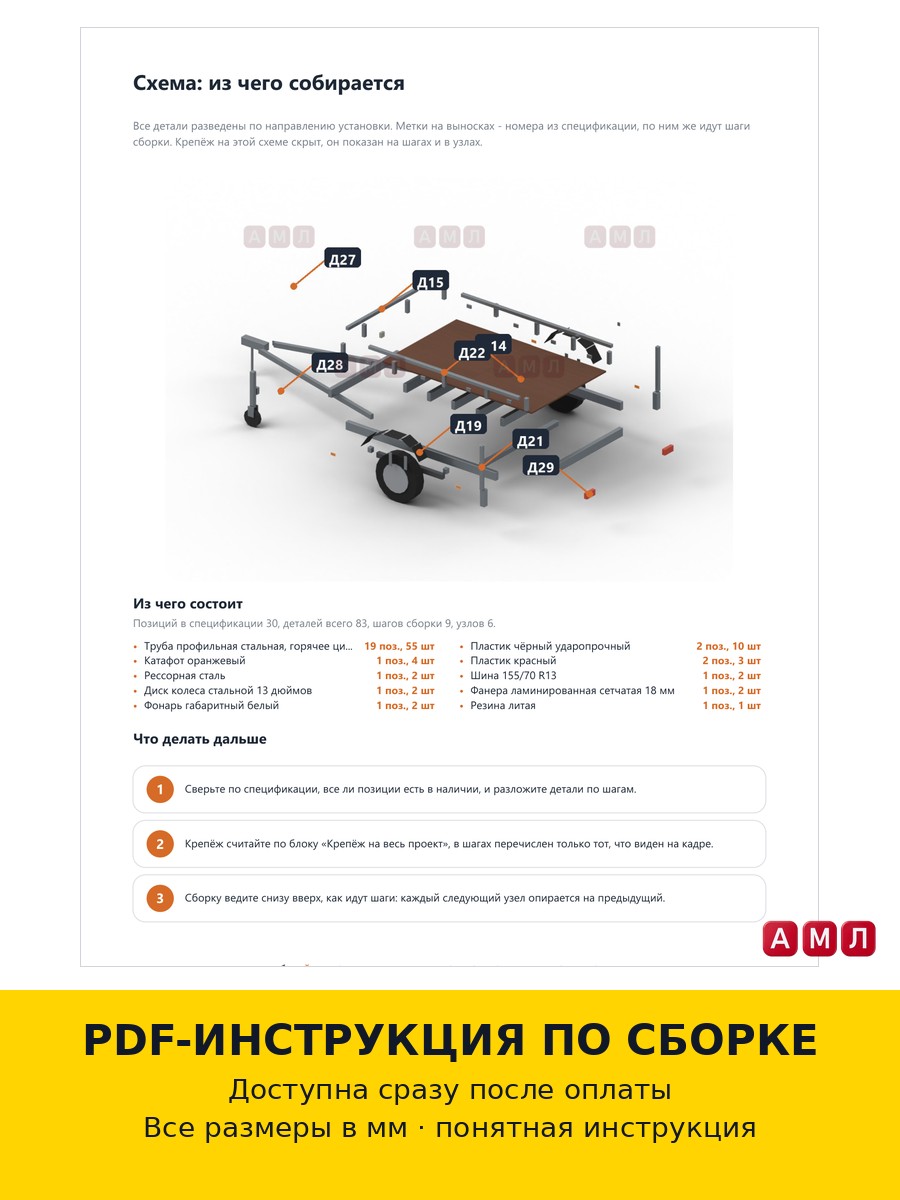

• Деталировка всех деталей с точными размерами в мм (рамы, поперечины, борта, аппарели/порог, кронштейны, подрамник для оси).
• Таблица крепежа и фурнитуры: номера, размеры болтов/гаек/шайб, проушины, ступицы и подшипники.
• Перечень необходимых материалов и рекомендуемые марки стали/покрытия (оцинковка, грунтовка, краска).
• Список инструментов для сборки: сварка, болтовая сборка, сверлильные операции, подгонка под ось и сцепку.
• Пошаговая сборка от первой детали до финальной проверки: сборка рамы, монтаж оси и подвески (в т.ч. рессорной подвески 800 кг)
•

• Что получит покупатель

• PDF-файл с полной инструкцией и профессиональным сборочным чертежом прицепа для перевозки квадроцикла одноместного 750-900 кг.
• Деталировку всех частей с размерами в мм и готовые к изготовлению чертежи для мастерской.
• Таблицу крепежа и список инструментов для самостоятельной сборки или производства в цехе.
• Мгновенная отправка PDF после оплаты - цифровой товар, физический прицеп в поставке не представлен.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
