Проект чертеж прицеп тележка двухосная для перевозки квадроцикла с заездными трапами

Оцинкованный прицеп-платформа для перевозки квадроцикла с заездными трапами - готовый к изготовлению проект: профессиональный сборочный чертёж и подробная PDF-инструкция для самостоятельной сборки и изготовления в мастерской.

Габариты: 4200 × 2100 × 800 мм

Этот проект подходит для частного гаража, малой кузницы или слесарной мастерской и предназначен для безопасной погрузки и транспортировки внедорожной техники на легковой автомобиль. Прицеп рассчитан на одно квадроцикл-погрузочное место, двухосную тележку для равномерного распределения нагрузки, стальные заездные трапы с рёбрами жёсткости и встроенные направляющие/фиксаторы для колёс. В описании указаны габариты платформы, расчётная допустимая нагрузка и вес конструкции, что позволяет подобрать прицеп для перевозки квадроцикла с заездными трапами на легковой автомобиль или для изготовления под заказ.

Конструкция рассчитана из оцинкованных стальных профильных элементов и листового настила; в чертеже приведены длины и сечения основных рамных элементов, характеристики сварных узлов и места крепления трапов. В PDF-инструкции вы найдёте все размеры в мм, перечень крепежа и фурнитуры, рекомендуемые материалы (сталь, антикоррозионные покрытия), список инструментов и пошаговую последовательность сборки - от изготовления рамы до установки осей и монтажа заездных трапов с фиксаторами. Это позволяет использовать чертежи для самостоятельного изготовления прицепа «прицеп для перевозки квадроцикла с заездными трапами своими руками» или передачи в металло-цех для серийного изготовления.

Что внутри PDF-инструкции

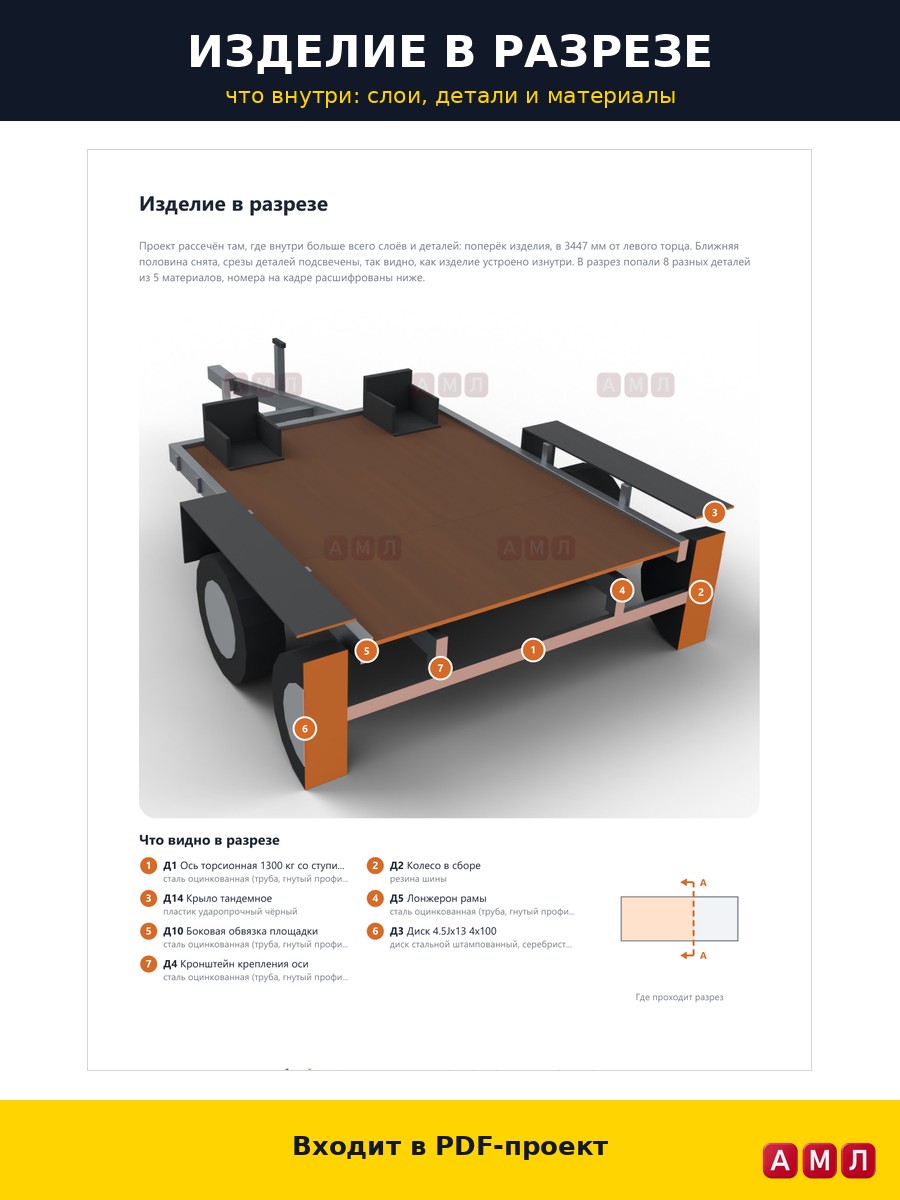

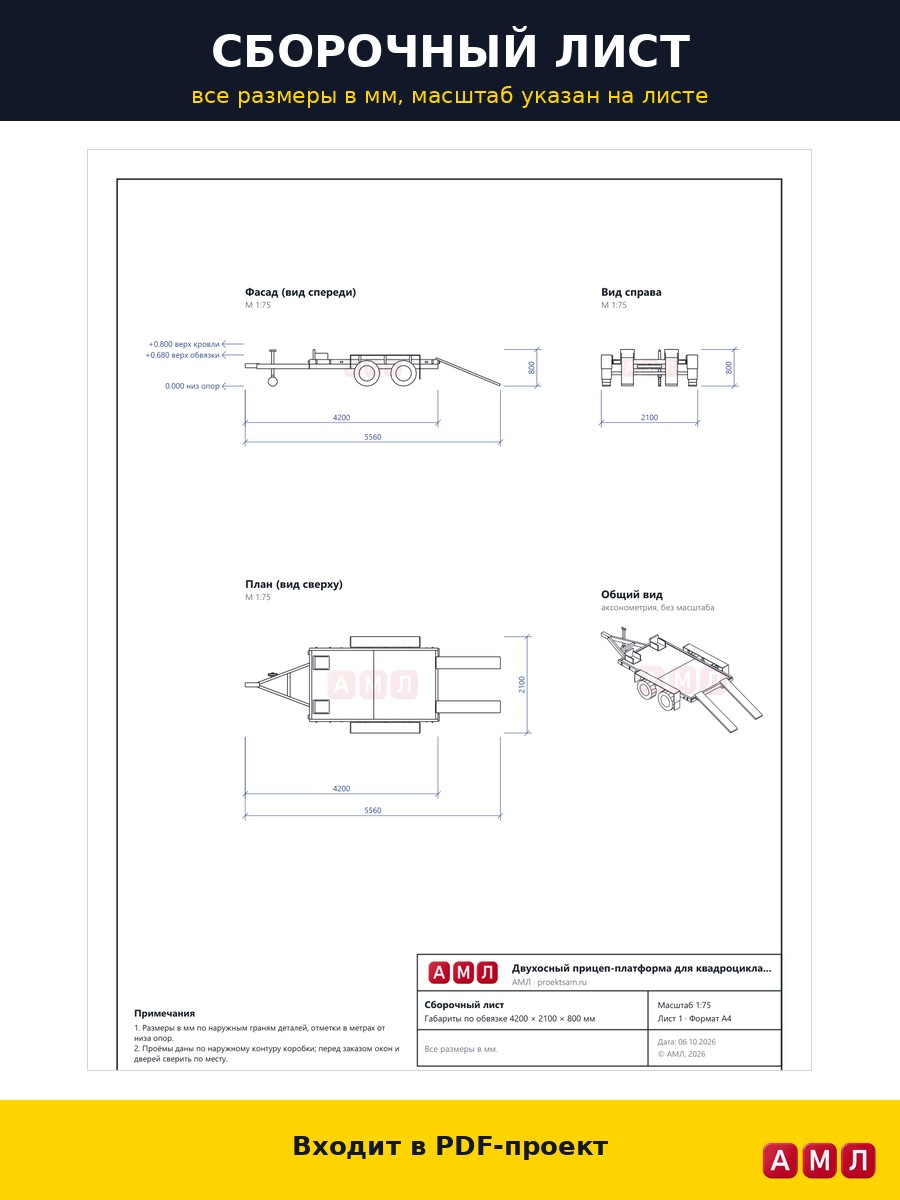

• Профессиональный сборочный чертёж прицепа с заездными трапами (виды, разрезы, всё в масштабе).
• Деталировка всех деталей с размерами в мм и обозначениями для раскроя/гибка.
• Таблица крепежа и фурнитуры: болты, гайки, шплинты, петли, крепления трапов, анкеры для фиксаторов колёс.
• Перечень необходимых материалов и рекомендуемые типы стали (оцинковка, толщина листа, профили).
• Список инструментов и оснастки: сварочный аппарат, болгарка, пресс/винтовой тиски, измерительные инструменты и т.п.

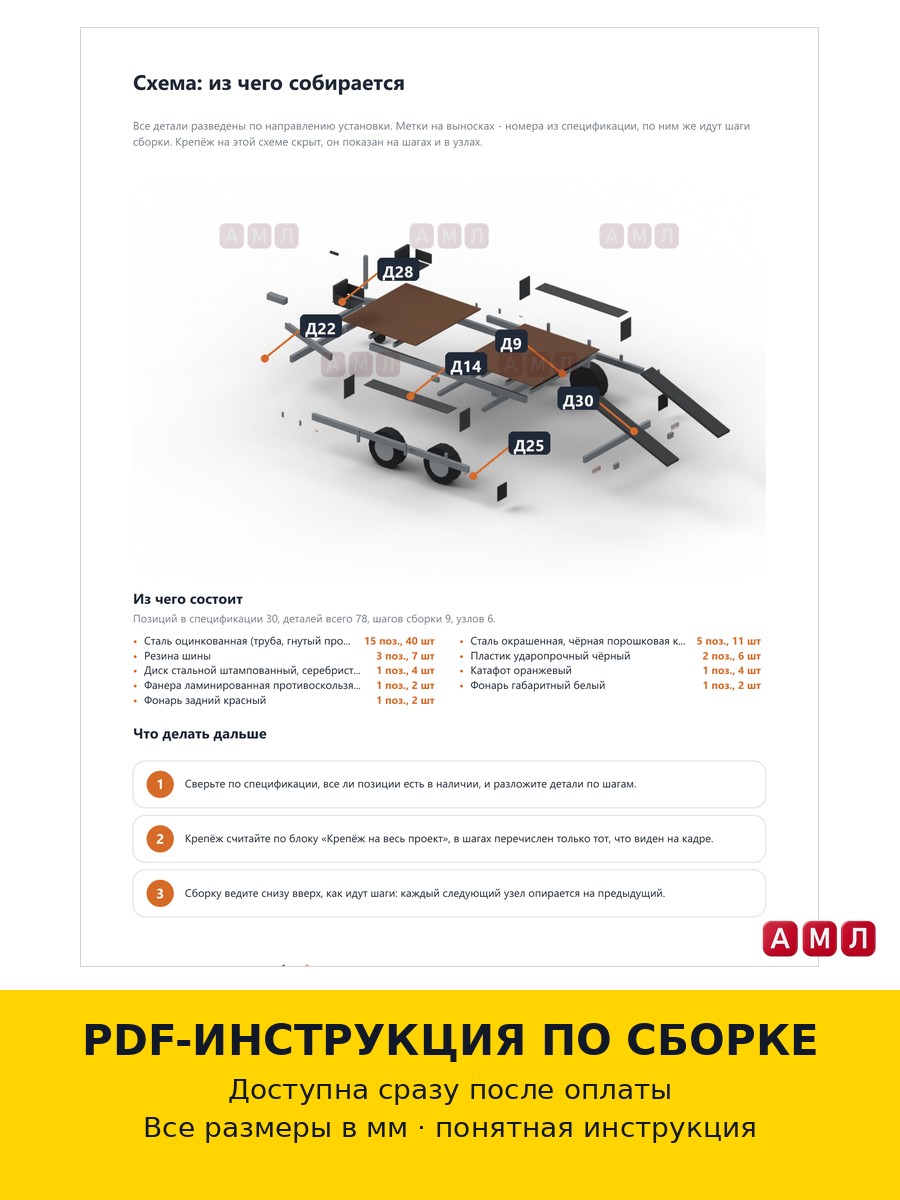

• Пошаговая инструкция по сборке: подготовка рамной заготовки, сварка основных швов, монтаж осей и подвески, установка настила и трапов
•

• Что получит покупатель

• Моментальная отправка PDF-файла после оплаты - готовый цифровой продукт (чертежи и инструкция).
• Полная PDF-инструкция по сборке прицепа для перевозки квадроцикла с заездными трапами со всеми размерами и обозначениями.
• Профессиональный сборочный чертёж, пригодный для изготовления в мастерской или для сборки своими руками.
• Список материалов, таблица крепежа и перечень инструментов - всё для точного расчёта стоимости и покупки
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
