Проект чертеж Промтоварная будка на ВИС-2349 (Гранта)

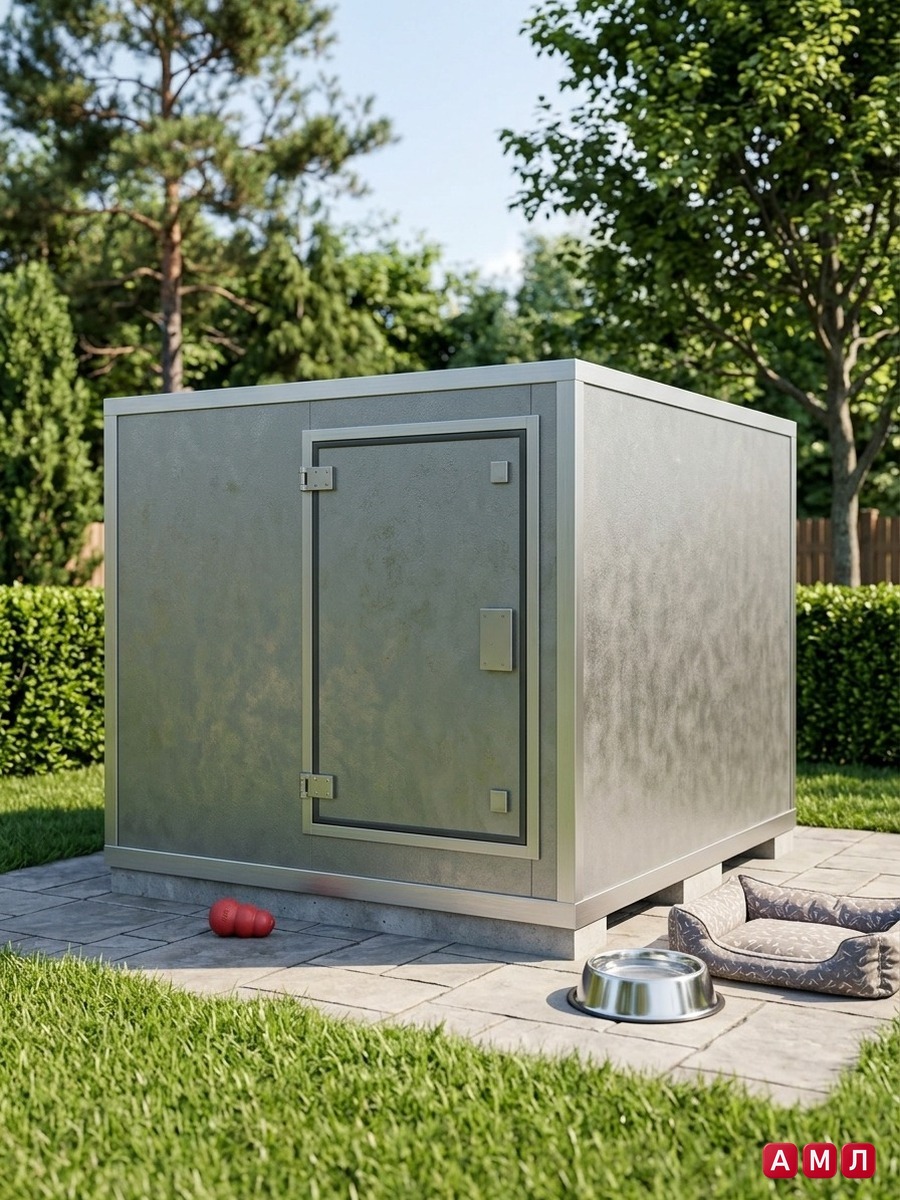

Готовый цифровой проект — промтоварная будка на ВИС-2349 (Гранта) с габаритами ширина 1830 мм, глубина 1590 мм, высота 1190 мм (1,83×1,59×1,19 м). Профессиональный сборочный чертёж и пошаговая PDF-инструкция для самостоятельной сборки или изготовления в мастерской.

Размеры:
в метрах: 1.83х1.59х1.19м
в сантиметрах: 183х159х119см
в миллиметрах: 1830х1590х1190мм

Проект предназначен для оборудования легкой торговой точки или хозяйственной будки на базе кузова ВИС-2349 (совместимость с Лада Гранта). Конструкция рассчитана на уличную или гаражную установку, подходит для продажи промтоваров, выездной торговли и хранения инвентаря. Каркас и облицовка собраны из пиломатериалов и листовых панелей (в PDF — раскрой пиломатериала и карта раскроя), узлы крепления выполнены на винтах и болтах с усиленными петлями для дверей.

В PDF-инструкции (36 страниц) вы найдёте подробную деталировку с размерами в мм, ведомость материалов, расчёт и таблицу крепежа на весь проект, перечень инструментов, раскрой пиломатериала и постер-инфографику на одном листе. Пошаговая сборка изложена в 9 шагов с фото каждого этапа, крупными планами узлов и взрыв-схемой сборки — всё для того, чтобы по чертежам можно было точно изготовить и установить промтоварную будку на ВИС-2349.

Что внутри PDF-инструкции

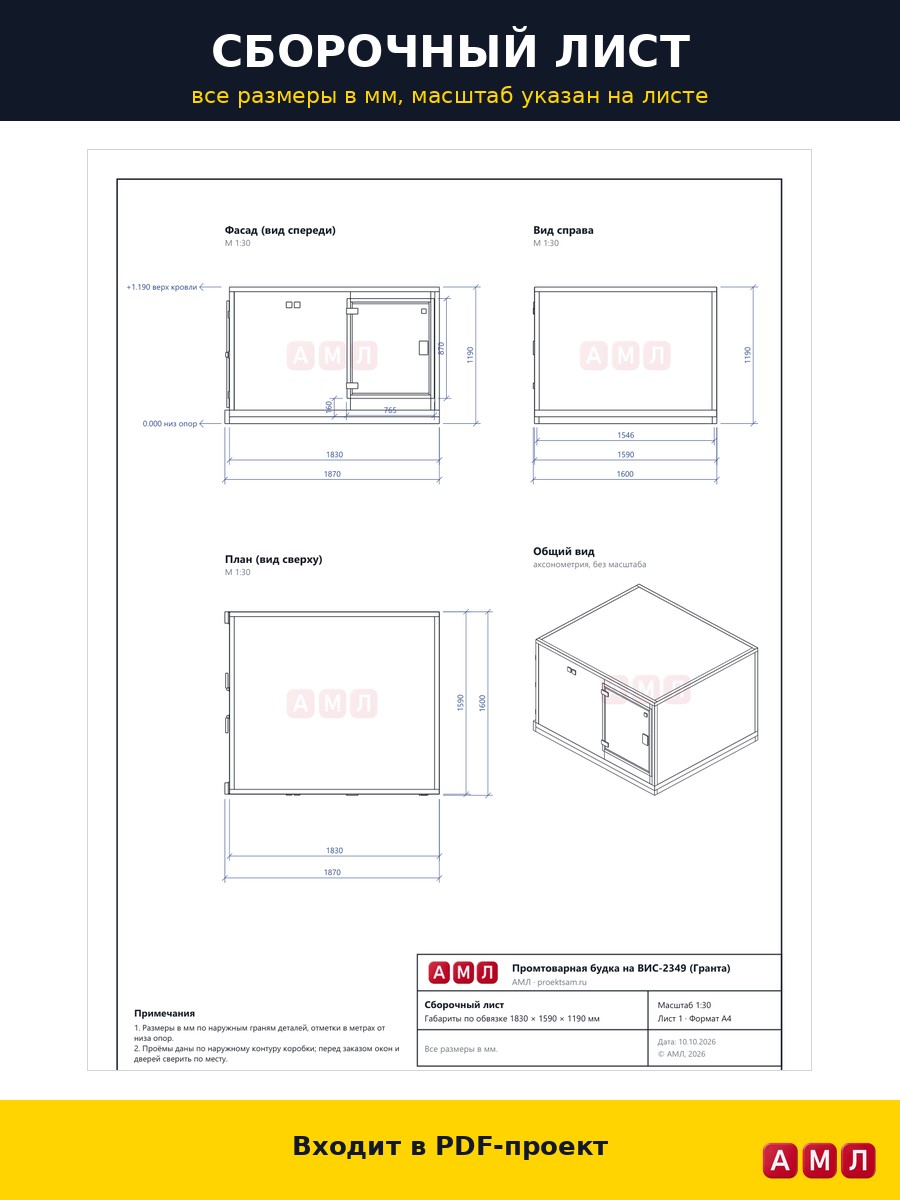

• Сборочный чертёж изделия в чистом стиле (только номера деталей и размеры).
• Деталировка всех деталей с размерами в мм и размерами посадочных мест.
• Таблица крепежа и фурнитуры с точным количеством и диаметрами.
• Ведомость материалов и карта раскроя пиломатериала для оптимальной экономии.
• Пошаговая сборка от первой детали до финальной проверки — 9 шагов с фото и подсказками.

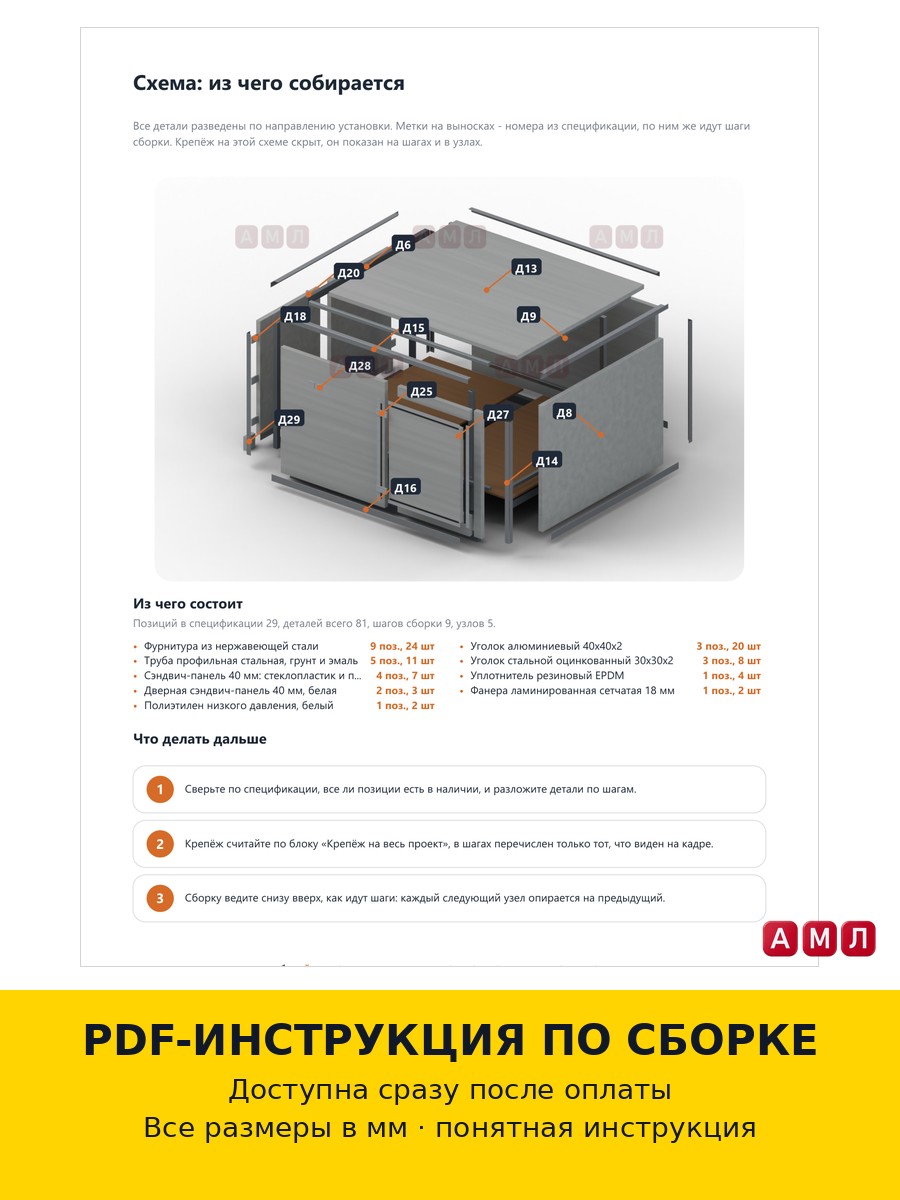

• Узлы и соединения крупным планом, схема из чего собирается и взрыв-схема сборки.
• Постер‑инфографика на одном листе для быстрого контроля размеров и этапов.

Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и пошаговыми фото — мгновенная отправка после оплаты.
