Проект чертеж рамный прицеп для квадроцикла ATV одноосный

Готовый цифровой комплект: подробная PDF‑инструкция и профессиональный сборочный чертёж прицепа для квадроцикла - полный набор чертежей и спецификаций для самостоятельного изготовления.

Габариты: 2700 × 1300 × 600 мм.

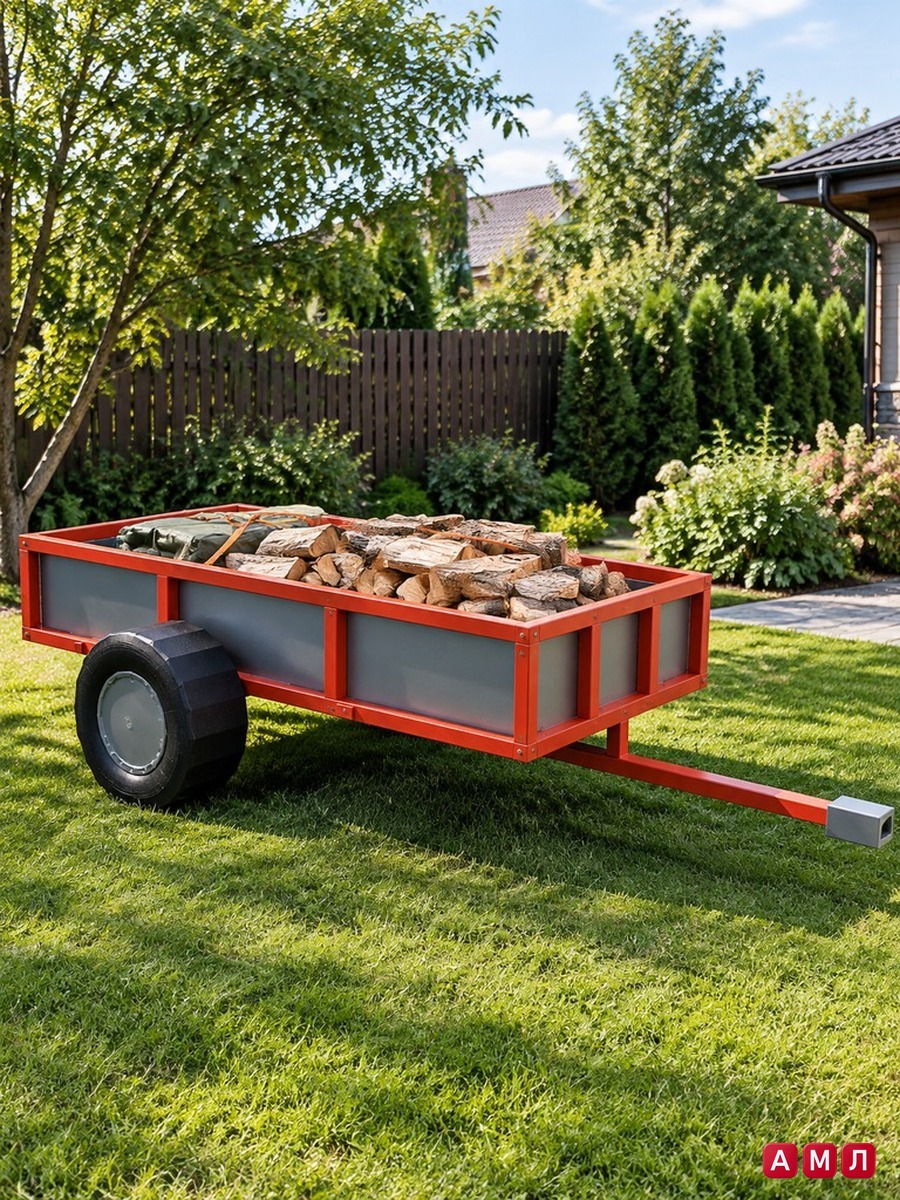

Этот рамный прицеп для квадроцикла спроектирован для перевозки техники и грузов на внедорожных и загородных участках - подходит для частных хозяйств, охотников, рыболовов и мастерских, которые ищут недорогой и надёжный вариант. Модель рассчитана на полезную нагрузку до 750 кг, комплект чертежей включает рамную конструкцию с креплением к фаркопу.

Конструкция выполняется из стального профильного проката и листовой стали для пола и бортов; предусмотрены лонжероны, поперечные ригели и борта. В чертеже указаны все размеры в мм: общая длина рамы, ширина платформы (с указанием поперечных размеров), ось и база, посадочные места для оси и колес, размеры фаркопа и точки крепления. PDF-инструкция содержит деталировку с размерами в мм, таблицу крепежа, список инструментов и пошаговую последовательность сборки - от подготовки заготовок до финальной проверки работоспособности.

Что внутри PDF-инструкции

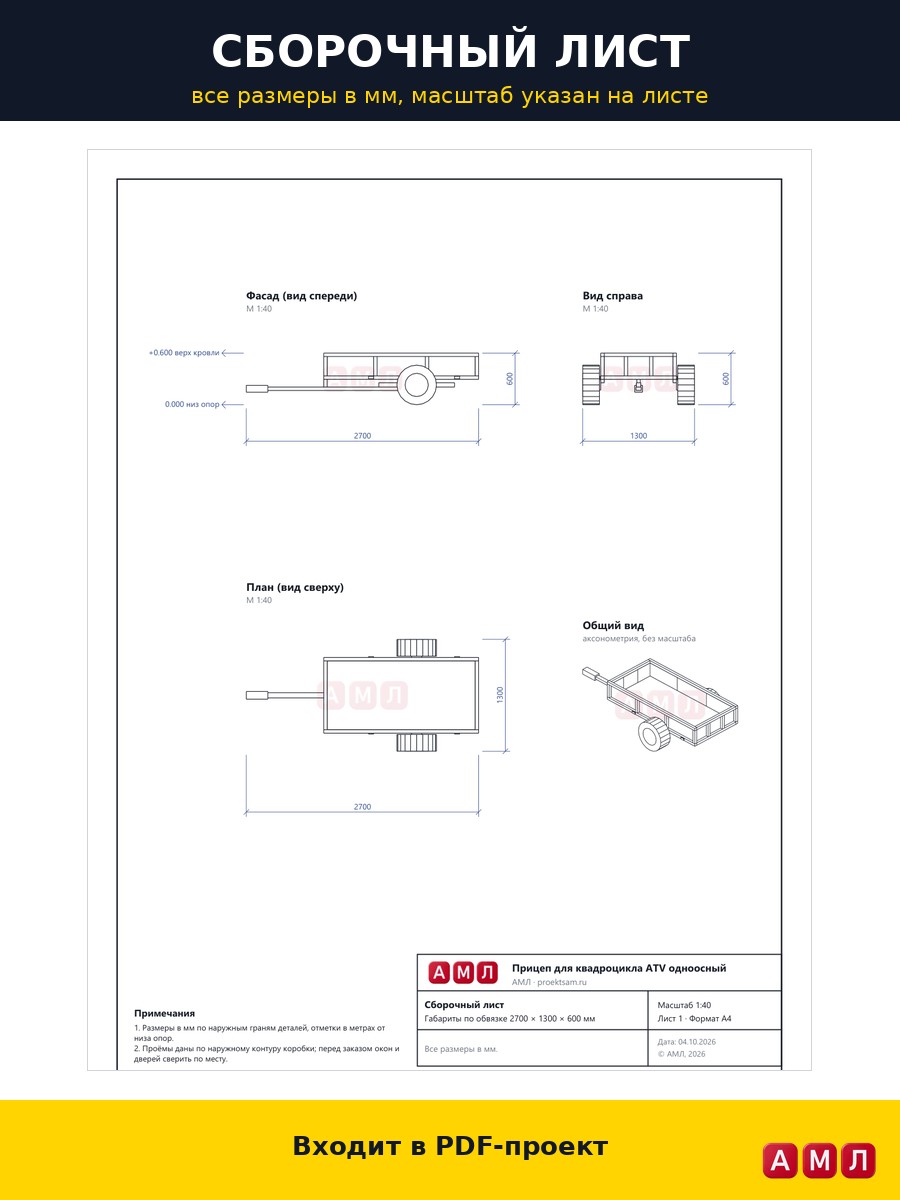

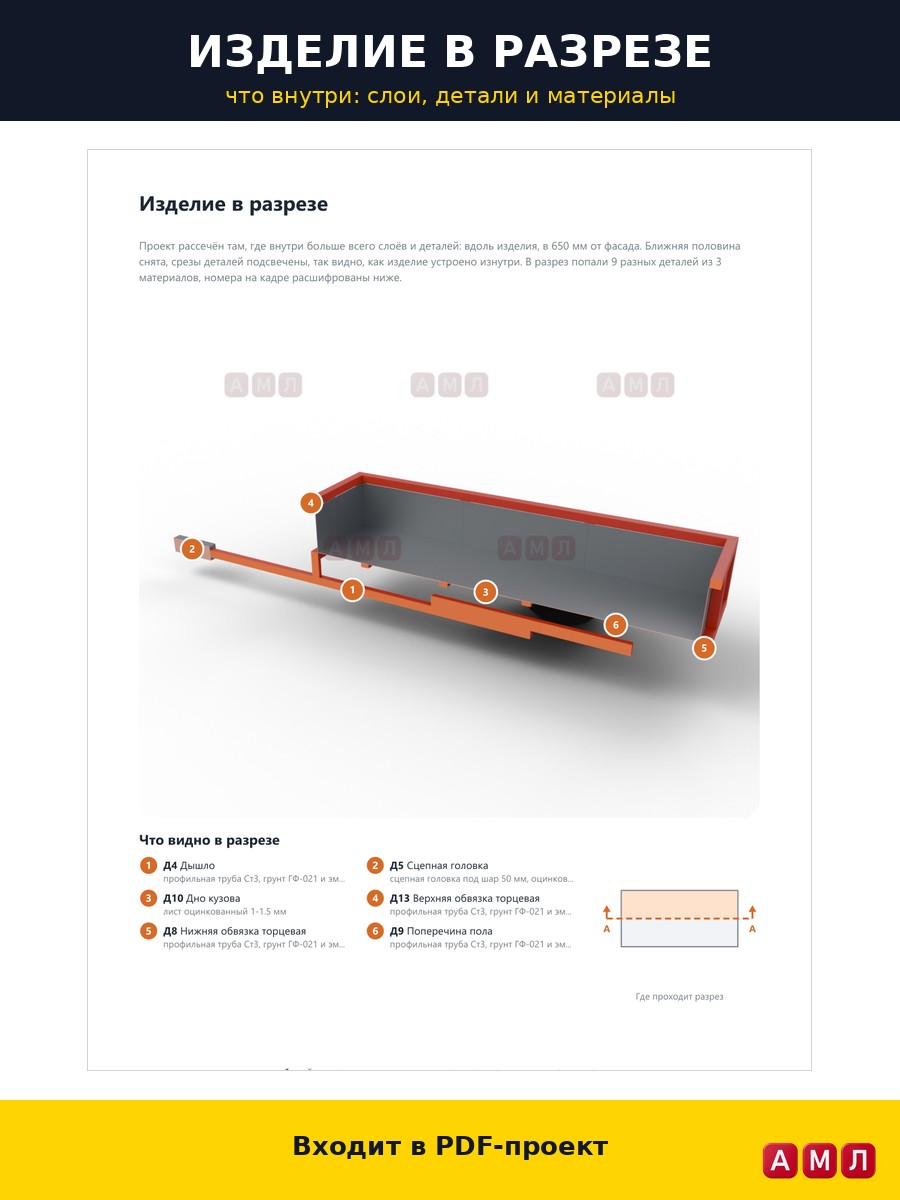

• Профессиональный сборочный чертёж прицепа для квадроцикла - виды, сечения и разрезы, все размеры в мм;

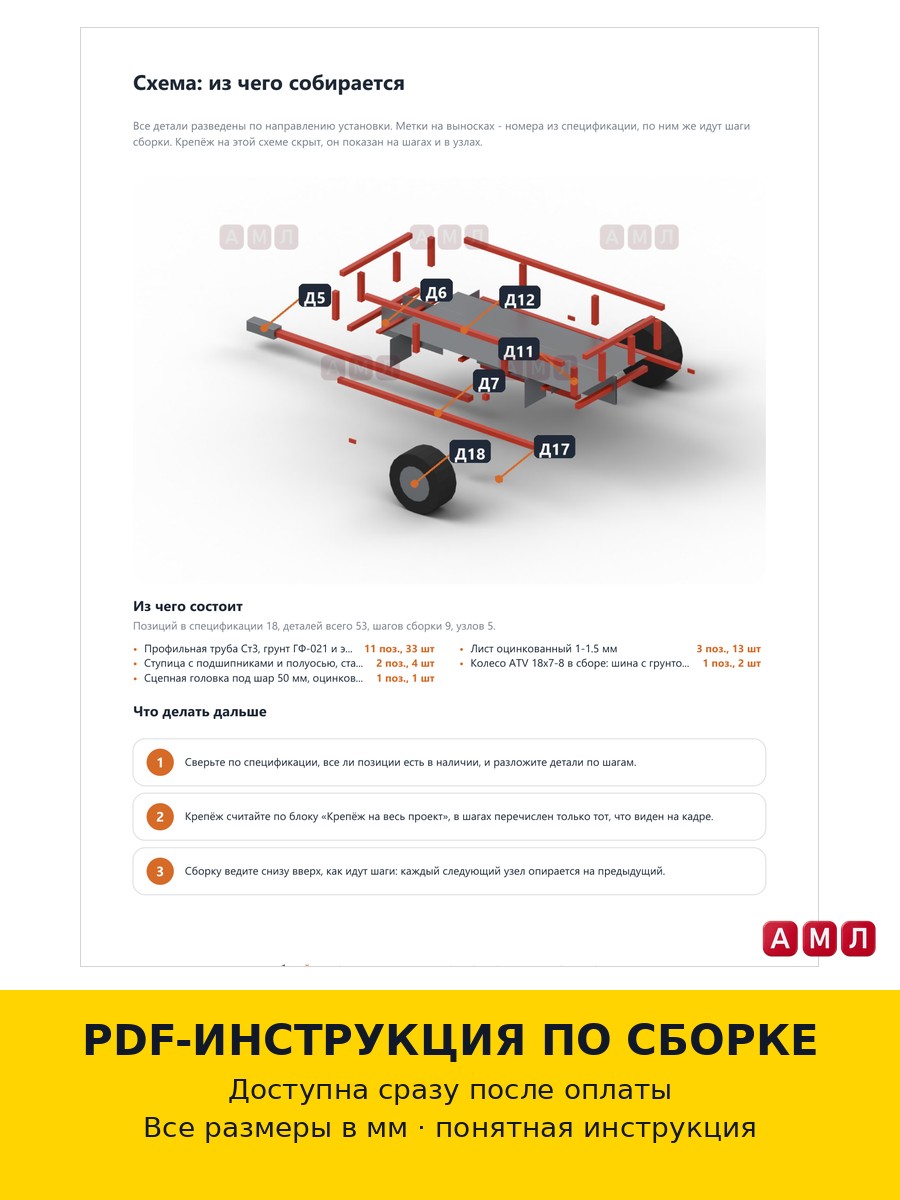

• Деталировка всех деталей с номером позиции, размерами и допусками (рамы, лонжеронов, балок, пола, бортов, фаркопа);
• Таблица крепежа и фурнитуры: болты, гайки, шплинты, шпильки, шайбы с размерами и рекомендуемыми материалами;
• Перечень необходимых инструментов и расходников для сборки и сварки, включая контрольные приспособления;
• Пошаговая сборка от первой детали (сборка рамы) до финальной проверки геометрии.
•

• Что получит покупатель

• Моментальная отправка PDF-инструкции после оплаты - вы скачиваете готовый файл и начинаете работу без ожидания физической доставки;
• Полная PDF‑инструкция по сборке со всеми размерами в мм и профессиональным сборочным чертежом;
• Материал готов к изготовлению своими руками или для передачи в кузницу/сварочную мастерскую и в магазин запчастей для покупки крепежа;
•


Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
