Проект чертеж самосвальный прицеп для квадроцикла ATV одноосный

Готовый цифровой товар - подробная PDF-инструкция и профессиональный сборочный чертёж прицепа для квадроцикла, позволяющие изготовить прочный и лёгкий прицеп для перевозки груза, лодки или охотничьего снаряжения.

Габариты: 2600 × 1300 × 900 мм.

Этот прицеп для квадроцикла подходит для частного использования на даче, охоте, рыбалке и в хозяйстве - универсальная конструкция с бортами, рассчитанная на загрузку от 250 до 500 кг. Каркас разработан для изготовления из профильной стальной трубы или алюминиевого профиля (опции материалов указаны в PDF), с усиленными узлами крепления сцепного устройства под штатный фаркоп квадроцикла. В инструкции приведены типовые размеры платформы.

PDF-инструкция включает полную деталировку по размерам в мм, таблицу крепежа и фурнитуры, список инструментов и расходников - всё для самостоятельной сборки или изготовления на производстве.

Что внутри PDF-инструкции

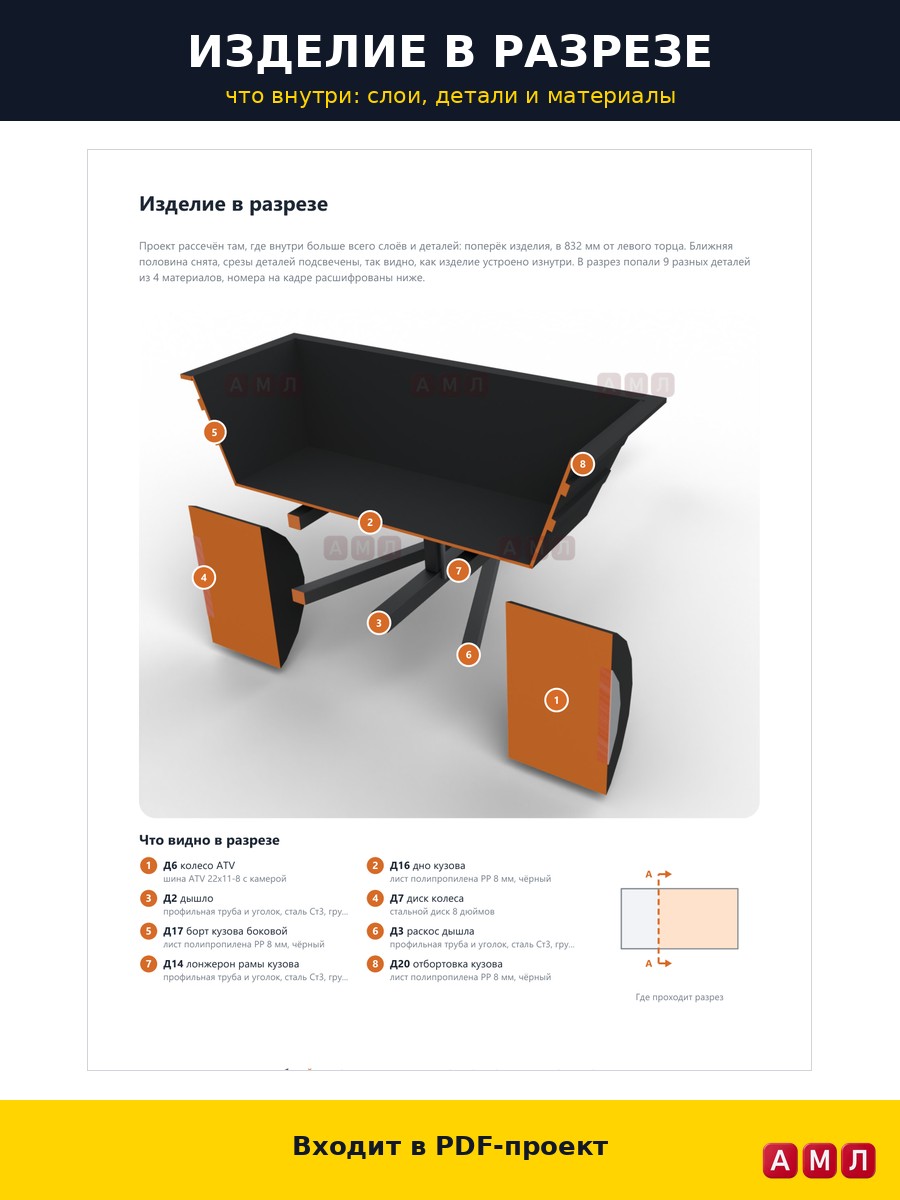

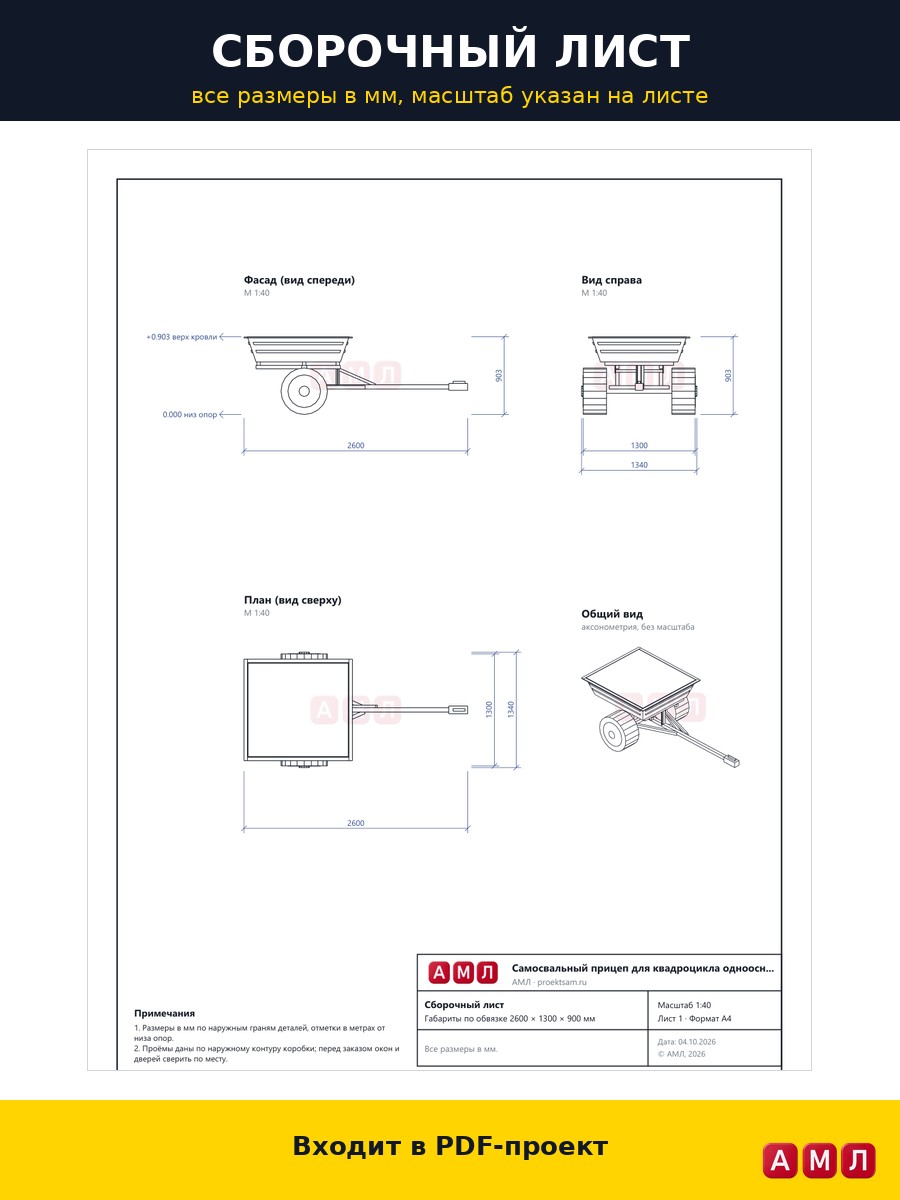

• Профессиональный сборочный чертёж прицепа для квадроцикла в полноразмерном виде с видами спереди, сбоку и сверху.

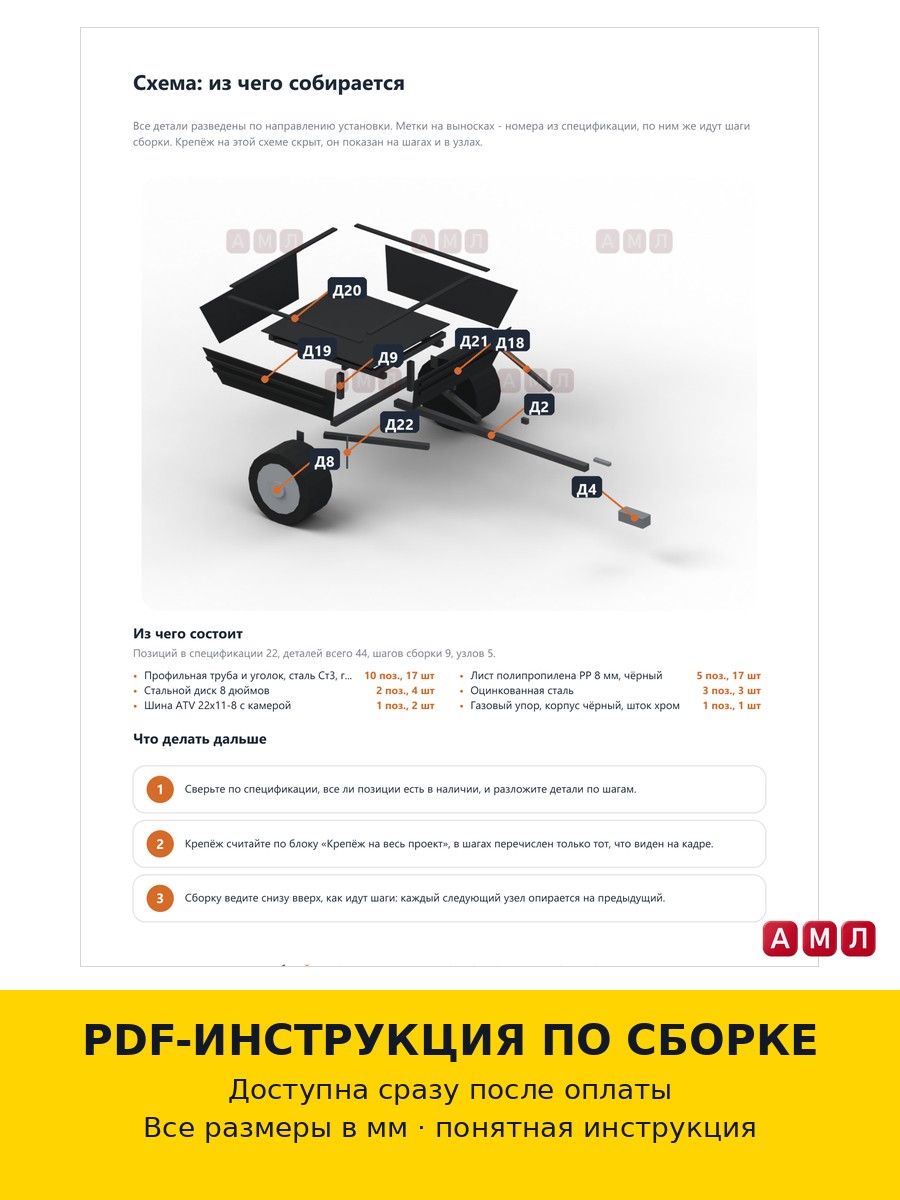

• Деталировка всех деталей с точными размерами в мм и позициями для раскроя/резки.
• Таблица крепежа и фурнитуры (болты, гайки, шпильки, ось, подшипники) с рекомендованными размерами и артикулами.
• Список необходимых инструментов и расходных материалов для изготовления в домашней мастерской или на заводе.
• Пошаговая сборка от первой детали рамы до финальной проверки.
•

• Что получит покупатель

• PDF-инструкция по сборке со всеми размерами и чертежом - готова к печати и использованию в мастерской.
• Профессиональный сборочный чертёж прицепа для квадроцикла, включающий деталировку и спецификацию материалов.
• Мгновенная отправка PDF после оплаты - цифровой товар, файл доступен сразу, без доставки физического прицепа.
• Материал, готовый к изготовлению своими руками или передачe в мастерскую/завод для производства.

Внимание! Данный чертеж является типовым эскизным решением (справочным материалом). Перед началом строительства, сборки или производства покупатель обязан самостоятельно проверить все размеры до начала распила и раскроя материала, расчеты нагрузок и адаптировать проект под свои условия (грунт, климатическую зону, материалы, фурнитуру). Разработчик не несет ответственности за качество сборки, монтажа, выбор материалов и любые последствия использования данных чертежей. Распространение и перепродажа файла запрещены.
